Cisco ISE 2.x の Active Directory 設定
Cisco ISE 2.x の Active Directory の主な機能
次に、Cisco ISE 2.x の Active Directory の主な機能の一部を示します。
複数参加のサポート
Cisco ISE では、Active Directory ドメインへの複数参加がサポートされます。Cisco ISE では、50 までの Active Directory 参加がサポートされます。Cisco ISE は、双方向信頼がなく、相互の信頼がゼロである複数の Active Directory ドメインと接続できます。Active Directory の複数ドメイン参加は、各参加の独自のグループ、属性、および許可ポリシーを持つ個別の Active Directory ドメインのセットで構成されます。
認証ドメイン
Cisco ISE が Active Directory ドメインに参加している場合、参加ポイントの信頼ドメインを自動的に検出します。ただし、すべてのドメインが認証と認可について Cisco ISE に関連しているわけではない場合もあります。Cisco ISE では、認証と認可のために信頼ドメインからドメインのサブセットを選択することができます。このドメインのサブセットは、認証ドメインと呼ばれます。ユーザまたはマシンが配置され、認証するドメインを認証ドメインとして定義することを推奨します。認証ドメインを定義すると、ドメインをブロックしてこれらのドメインでのユーザ認証を制限することによって、セキュリティが強化されます。また、ポリシーおよび認証に関係しないドメインをスキップできるためパフォーマンスが最適化され、Cisco ISE は ID 検索操作をより効率的に実行できるようになります。
ID 書き換え
この機能によって、Cisco ISE は、クライアントまたは証明書から受信するユーザ名を、認証のために Active Directory に送信する前に変更できます。たとえば、ユーザ名 jdoe@amer.acme.com を jdoe@acme.com に書き換えることができます。この機能を使用すると、認証に失敗するユーザ名またはホスト名を修復できます。
また、証明書 ID や不正にプロビジョニングされた証明書のプロセス要求の ID を書き換えることもできます。非証明書ベースの認証のものか証明書内のものかにかかわらず、同一の ID 書き換えルールを受信ユーザ名またはマシン名に適用できます。
あいまいな ID の解決
Cisco ISE が受信したユーザ名またはマシン名があいまいな場合（一意ではない場合）、認証しようとするとユーザに問題が発生する可能性があります。ユーザにドメイン マークアップがない場合、または複数のドメインに同じユーザ名の ID が複数ある場合に、ID のクラッシュが発生します。たとえば、userA が domain1 に存在し、別の userA が domain2 に存在する場合です。ID 解決設定を使用すると、このようなユーザの解決範囲を定義できます。UPN や NetBIOS などの修飾名の使用を強く推奨します。修飾名によって、あいまいになる可能性が削減され、遅延を減らすことでパフォーマンスが向上されます。
セキュリティ ID に基づいたグループ メンバーシップ評価
ISE は、グループ メンバーシップ評価の最適化にセキュリティ ID（SID）を使用します。SID は、グループを評価する効率（スピード）、ドメインが停止している場合やユーザがドメインのグループ メンバーである場合の遅延に対する復元性という 2 つの理由から有益です。グループを削除して、元と同じ名前で新規グループを作成する場合は、SID を更新して、新規作成したグループに新しい SID を割り当てる必要があります。
ユーザ名ベースの認証テスト（テスト ユーザ）
テスト認証は、エンドユーザの認証および許可に関する問題のトラブルシューティングに最適です。テスト ユーザ機能を使用して、Active Directory 認証をテストできます。テストでは、結果とともに管理者ポータルに表示されるグループおよび属性の詳細（許可情報）が返されます。
診断ツール
診断ツールを使用すると、一般的な接続問題について Active Directory 環境を自動的にテストおよび診断することができます。このツールは、次の情報を提供します。ツールは、実行するテストごとに詳細なレポートを提供します。
証明書認証プロファイルの機能拡張
証明書のすべてのサブジェクトまたは代替名属性（Active Directory の場合のみ）のオプション：このオプションを使用すると、ログのユーザ名として Active Directory UPN を使用し、ユーザ名の検索に証明書内のすべてのサブジェクト名および代替名を試行できます。このオプションは、ID ソースとして Active Directory を選択した場合にのみ使用できます。
ID のあいまいさの解決のみのオプション：このオプションを使用すると、EAP-TLS 認証の ID 問題を解決できます。TLS 証明書の複数の ID を持つことができます。ユーザ名があいまいな場合（たとえば、2 つの jdoe が取得される場合やクライアント証明書が Active Directory にある場合）、Cisco ISE はバイナリ比較を使用してあいまいさを排除することができます。
ノード ビュー
このページを使用して、Cisco ISE 展開内の各ノードの参加ポイントのステータスを表示できます。ノード ビューは、読み取り専用ページで、ステータスのみを表示します。このページは、参加、脱退、またはテストのオプションはサポートしません。ただし、各参加ポイントには、これらの操作を実行できる主要な参加ポイント ページへのリンクが示されています。このページには、最新の診断ステータスおよび診断ツールへのリンクも表示されます。
Active Directory と Cisco の統合の前提条件
ここでは、Cisco と統合する Active Directory を設定するために必要な手動での作業手順を説明します。ただしほとんどの場合、Cisco が Active Directory を自動的に設定するようにできます。次に、Cisco と Active Directory を統合するための前提条件を示します。
ISE でのスーパー管理者またはシステム管理者の権限があることを確認します。
Cisco サーバと Active Directory 間の時間を同期するために Network Time Protocol（NTP）サーバ設定を使用します。Cisco CLI で NTP を設定できます。
Cisco ISE は、双方向信頼がなく、相互の信頼がゼロである複数の Active Directory ドメインと接続できます。特定の参加ポイントから他のドメインを照会する場合は、参加ポイントと、アクセスする必要があるユーザ情報およびマシン情報があるその他のドメインの間に信頼関係が確立されていることを確認します。信頼関係が確立されていない場合は、信頼できないドメインへの別の参加ポイントを作成する必要があります。信頼関係の確立の詳細については、Microsoft Active Directory のドキュメントを参照してください。
Cisco の参加先ドメインでは、少なくとも 1 つのグローバル カタログ サーバが動作し、Cisco からアクセス可能である必要があります。
さまざまな操作の実行に必要な Active Directory アカウント権限
（注）
参加操作または脱退操作に使用するクレデンシャルは Cisco に保存されません。新規に作成された Cisco マシン アカウントのクレデンシャルのみが保存されます。これによって、エンドポイント プローブも実行できるようになります。
通信用に開放するネットワーク ポート
プロトコル
ポート（リモート ローカル）
ターゲット
認証
注記
DNS（TCP/UDP）
49152 以上の乱数
DNS サーバ/AD ドメイン コントローラ
なし
—
MSRPC
445
ドメイン コントローラ
あり
—
Kerberos（TCP/UDP）
88
ドメイン コントローラ
あり（Kerberos）
MS AD/KDC
LDAP（TCP/UDP）
389
ドメイン コントローラ
あり
—
LDAP（GC）
3268
グローバル カタログ サーバ
あり
—
NTP
123
NTP サーバ/ドメイン コントローラ
なし
—
IPC
80
展開内の他の ISE ノード
あり（RBAC クレデンシャルを使用）
—
DNS サーバ
DNS サーバを設定する場合は、次の処理を実行します。
権威 DNS サーバが推奨されます。Cisco ISE では再帰 DNS サーバはサポートされていません。DNS 再帰はパフォーマンスに重大な悪影響を及ぼす可能性があります。
すべての DNS サーバで、追加サイト情報の有無に関係なく、DC、GC、および KDC の SRV クエリに回答できるようにする必要があります。
パフォーマンスを向上するために、SRV 応答にサーバ IP アドレスを追加することを推奨します。
パブリック インターネットでクエリを実行する DNS サーバを使用しないでください。不明な名前を解決する必要がある場合に、遅延やネットワーク情報の漏洩を引き起こす可能性があります。
Active Directory 参加ポイントの追加および参加ポイントへの Cisco ISE ノードの参加
はじめる前に手順
Cisco ISE ノードが、NTP サーバ、DNS サーバ、ドメイン コントローラ、グローバル カタログ サーバが配置されているネットワークと通信できることを確認します。ドメイン診断ツールを実行して、これらのパラメータをチェックできます。
Active Directory と、パッシブ ID ワーク センターのエージェント、syslog、SPAN、およびエンドポイントの各プローブを使用するには、参加ポイントを作成する必要があります。
ステップ 1 を選択します。 ステップ 2 プローブおよびプロバイダーとしての Active Directory ステップ 3 [追加（Add）] をクリックして、Active Directory 参加ポイント名設定のドメイン名と ID ストア名を入力します。 ステップ 4 [送信（Submit）] をクリックします。 新しく作成された参加ポイントをドメインに参加させるかどうかを確認するポップアップ ウィンドウが表示されます。すぐに参加させる場合は [はい（Yes）] をクリックします。
[いいえ（No）] をクリックした場合、設定を保存すると、Active Directory ドメインの設定が（プライマリおよびセカンダリのポリシー サービス ノードに）グローバルに保存されますが、いずれの Cisco ISE ノードもまだドメインに参加しません。
ステップ 5 作成した新しい Active Directory 参加ポイントの横にあるチェックボックスをオンにして [編集（Edit）] をクリックするか、または左側のナビゲーション ペインから新しい Active Directory 参加ポイントをクリックします。展開の参加/脱退テーブルに、すべての Cisco ISE ノード、ノードのロール、およびそのステータスが表示されます。 ステップ 6 関連する Cisco ISE ノードの横にあるチェックボックスをオンにし、[参加（Join）] をクリックして Active Directory ドメインに Cisco ISE ノードを参加させます。 設定を保存した場合も、これを明示的に実行する必要があります。1 回の操作で複数の Cisco ISE ノードをドメインに参加させるには、使用するアカウントのユーザ名とパスワードがすべての参加操作で同じである必要があります。各 Cisco ISE ノードを追加するために異なるユーザ名とパスワードが必要な場合は、Cisco ISE ノードごとに参加操作を個別に実行する必要があります。
ステップ 7 表示される [ドメインへの参加（Join Domain）] ダイアログボックスで Active Directory のユーザ名とパスワードを入力します。 [クレデンシャルの保存（Store Credentials）] を選択することを強く推奨します。これにより、管理者のユーザ名とパスワードが保存され、モニタ対象として設定されているすべてのドメイン コントローラ（DC）に使用されます。 参加操作に使用するユーザは、ドメイン自体に存在する必要があります。ユーザが異なるドメインまたはサブドメインに存在する場合、ユーザ名は jdoe@acme.com のように、UPN 表記で表記する必要があります。
ステップ 8 （任意） [組織ユニットの指定（Specify Organizational Unit）] チェックボックスをオンにします。 このチェックボックスは、Cisco ISE ノードのマシン アカウントを CN=Computers,DC=someDomain,DC=someTLD 以外の特定の組織ユニットに配置する場合に、オンにする必要があります。Cisco ISE は、指定された組織ユニットの下にマシン アカウントを作成するか、またはマシン アカウントがすでにある場合は、この場所に移動します。組織ユニットが指定されない場合、Cisco ISE はデフォルトの場所を使用します。値は完全識別名（DN）形式で指定する必要があります。構文は、Microsoft のガイドラインに準拠する必要があります。特別な予約文字（/'+,;=<> など）、改行、スペース、およびキャリッジ リターンは、バックスラッシュ（\）によってエスケープする必要があります。たとえば、OU=Cisco ISE\,US,OU=IT Servers,OU=Servers\ や Workstations,DC=someDomain,DC=someTLD のようにします。マシン アカウントがすでに作成されている場合、このチェックボックスをオンにする必要はありません。Active Directory ドメインに参加したマシン アカウントのロケーションを後で変更することもできます。
ステップ 9 [OK] をクリックします。 Active Directory ドメインに参加する複数のノードを選択できます。
参加操作に失敗した場合、失敗メッセージが表示されます。各ノードの失敗メッセージをクリックして、そのノードの詳細なログを表示します。
（注） 参加が完了すると、Cisco ISE によりその AD グループと対応する SIDS が更新されます。Cisco ISE は自動的に SID の更新プロセスを開始します。このプロセスを完了できるようにする必要があります。
（注） DNS SRV レコードが欠落している（参加しようとしているドメインに対し、ドメイン コントローラが SRV レコードをアドバタイズしない）場合は、Active Directory ドメインに Cisco ISE を参加させることができない可能性があります。トラブルシューティング情報については、次の Microsoft Active Directory のマニュアルを参照してください。
次の作業
Active Directory ドメインの脱退
この Active Directory ドメインまたはこの参加ポイントからユーザとマシンを認証する必要がない場合は、Active Directory ドメインを脱退できます。
コマンドライン インターフェイスから Cisco ISE アプリケーション設定をリセットする場合、またはバックアップやアップグレードの後に設定を復元する場合、脱退操作が実行され、Cisco ISE ノードがすでに参加している場合は、Active Directory ドメインから切断されます。ただし、Cisco ISE ノードのアカウントは、Active Directory ドメインから削除されません。脱退操作では Active Directory ドメインからノード アカウントも削除されるため、脱退操作は管理者ポータルから Active Directory クレデンシャルを使用して実行することを推奨します。これは、Cisco ISE ホスト名を変更する場合にも推奨されます。
はじめる前に手順Active Directory ドメインを脱退したが、認証の ID ソースとして（直接または ID ソース順序の一部として）Active Directory を使用している場合、認証が失敗する可能性があります。
認証ドメインの設定
手順Cisco ISE が参加しているドメインは、信頼関係を持つ他のドメインに対して可視性があります。デフォルトでは、Cisco ISE はこれらすべての信頼ドメインに対する認証を許可するように設定されます。認証ドメインのサブセットに対して、Active Directory 展開との相互作用を制限できます。ドメイン認証を設定することにより、接続ポイントごとに特定のドメインを選択して、選択されたドメインに対してのみ認証が実行されるようにできます。認証ドメインでは、接続ポイントから信頼されたすべてのドメインではなく、選択されたドメインのユーザのみを認証するように Cisco ISE に指示するため、セキュリティが向上します。また、認証ドメインでは検索範囲（着信したユーザ名または ID に一致するアカウントの検索）が制限されるため、認証要求処理のパフォーマンスと遅延が改善されます。このことは、着信したユーザ名または ID にドメイン マークアップ（プレフィクスまたはサフィックス）が含まれていない場合に特に重要です。これらの理由から、認証ドメインを設定することをベスト プラクティスとして強く推奨します。
ステップ 1 を選択します。 ステップ 2 [認証ドメイン（Authentication Domains）] タブをクリックします。 表に、信頼ドメインのリストが表示されます。デフォルトでは、Cisco ISE はすべての信頼ドメインに対する認証を許可します。
ステップ 3 指定したドメインのみを許可するには、[認証にすべての Active Directory ドメインを使用する（Use all Active Directory domains for authentication）] チェックボックスをオフにします。 ステップ 4 認証を許可するドメインの隣にあるチェックボックスをオンにし、[選択対象の有効化（Enable Selected）] をクリックします。[認証（Authenticate）] カラムで、このドメインのステータスが [はい（Yes）] に変わります。 また、選択したドメインを無効にすることもできます。
ステップ 5 [使用できないドメインを表示（Show Unusable Domains）] をクリックして、使用できないドメインのリストを表示します。使用できないドメインは、単方向の信頼や選択的な認証などの理由により、Cisco ISE が認証に使用できないドメインです。
次の作業
Active Directory ユーザ グループを設定します。
サポートされるグループ タイプ
Cisco ISE では、次のセキュリティ グループ タイプがサポートされています。Cisco ISE は、AD 属性の tokenGroups を使用して、ユーザのグループ メンバーシップを評価します。Cisco ISE マシン アカウントには、tokenGroups 属性を読み取るためのアクセス許可が必要です。この属性には、ユーザがメンバーである可能性がある最初の約 1015 グループを含めることができます（実際の数は Active Directory 設定によって異なり、Active Directory を再設定することで増やすことができます）。ユーザが所属するグループの数がこれを超える場合、Cisco ISE はポリシー ルールで最初の 1015 までを使用します。
Active Directory ユーザ グループの設定
手順Active Directory ユーザ グループを許可ポリシーで使用できるようにするため、Active Directory ユーザ グループを作成する必要があります。内部的には、Cisco ISE はグループ名のあいまいさの問題を解決し、グループ マッピングを向上させるためにセキュリティ ID（SID）を使用します。SID により、グループ割り当てが正確に一致します。
ステップ 1 を選択します。 ステップ 2 [グループ（Groups）] タブをクリックします。 ステップ 3 次のいずれかを実行します。 ユーザ インターフェイス ログインのグループ名に二重引用符（"）を使用しないでください。 ステップ 4 グループを手動で選択する場合は、フィルタを使用してグループを検索できます。たとえば、admin* をフィルタ基準として入力し、[グループの取得（Retrieve Groups）] をクリックすると、admin で始まるユーザ グループが表示されます。アスタリスク（*）ワイルドカード文字を入力して、結果をフィルタリングすることもできます。一度に取得できるのは 500 グループのみです。 ステップ 5 許可ポリシーで使用可能にするグループの隣にあるチェックボックスをオンにし、[OK] をクリックします。 ステップ 6 グループを手動で追加する場合は、新しいグループの名前と SID を入力します。 ステップ 7 [OK] をクリックします。 ステップ 8 [保存（Save）] をクリックします。
（注） グループを削除し、そのグループと同じ名前で新しいグループを作成する場合は、[SID 値の更新（Update SID Values）] をクリックして、新しく作成したグループに新しい SID を割り当てる必要があります。アップグレードすると、最初の参加の後に SID が自動的に更新されます。
次の作業Active Directory ユーザとマシンの属性の設定
手順
ステップ 1 > [Active Directory] を選択します。 ステップ 2 [属性（Attributes）] タブをクリックします。 ステップ 3 を選択して属性を手動で追加するか、 を選択してディレクトリから属性のリストを選択します。 ステップ 4 ディレクトリからの属性の追加を選択した場合、ユーザの名前を [サンプル ユーザ（Sample User）] フィールドまたは [マシン アカウント（Machine Account）] フィールドに入力し、[属性の取得（Retrieve Attributes）] をクリックしてユーザの属性のリストを取得します。たとえば、管理者属性のリストを取得するには administrator を入力します。アスタリスク（*）ワイルドカード文字を入力して、結果をフィルタリングすることもできます。
（注） サンプル ユーザ名を入力するときは、Cisco ISE が接続されている Active Directory ドメインからユーザを選択することを確認してください。マシン属性を取得するためにサンプル マシンを選択するときは、マシン名に「host/」というプレフィクスを付加するか、または SAM$ 形式を使用します。たとえば、host/myhost を使用します。属性の取得時に表示される値の例は説明のみを目的としており、保存されません。
ステップ 5 選択する Active Directory の属性の隣にあるチェックボックスをオンにし、[OK] をクリックします。 ステップ 6 属性を手動で追加する場合は、新しい属性の名前を入力します。 ステップ 7 [保存（Save）] をクリックします。
Active Directory 認証のためのユーザのテスト
手順Active Directory からユーザ認証を検証するには、[ユーザのテスト（Test User）] ツールを使用できます。グループおよび属性を取得して調査することもできます。単一の参加ポイントまたは範囲のテストを実行できます。
ステップ 1 を選択します。 ステップ 2 次のいずれかのオプションを選択します。 ステップ 3 Active Directory のユーザ（またはホスト）のユーザ名とパスワードを入力します。 ステップ 4 認証タイプを選択します。ステップ 3 のパスワード入力は、ルックアップ オプションを選択する場合には必要ありません。 ステップ 5 すべての参加ポイントに対してこのテストを実行する場合は、このテストを実行する Cisco ISE ノードを選択します。 ステップ 6 Active Directory からグループおよび属性を取得するには、[グループを取得（Retrieve Groups）] および [属性の取得（Retrieve Attributes）] チェック ボックスにチェックを付けます。 ステップ 7 [テスト（Test）] をクリックします。 テスト操作の結果と手順が表示されます。手順で失敗の原因を特定し、トラブルシューティングできます。
Active Directory の複数参加設定のサポート
Cisco ISE では、Active Directory ドメインへの複数参加がサポートされます。Cisco ISE では、50 までの Active Directory 参加がサポートされます。Cisco ISE は、双方向信頼がなく、相互の信頼がゼロである複数の Active Directory ドメインと接続できます。Active Directory の複数ドメイン参加は、各参加の独自のグループ、属性、および許可ポリシーを持つ個別の Active Directory ドメインのセットで構成されます。
同じフォレストに複数回参加できます。つまり、必要に応じて、同じフォレスト内の複数のドメインに参加できます。
Cisco ISE は、単方向の信頼があるドメインに参加できます。このオプションで、単方向の信頼によって生じる権限の問題を回避できます。いずれかの信頼ドメインに参加できるため、両方のドメインを確認できます。
参加ポイント：Cisco ISE では、Active Directory ドメインへの個別参加は、参加ポイントと呼ばれます。Active Directory の参加ポイントは、Cisco ISE の ID ストアであり、認証ポリシーで使用できます。属性およびグループの関連ディクショナリがあり、許可条件で使用できます。

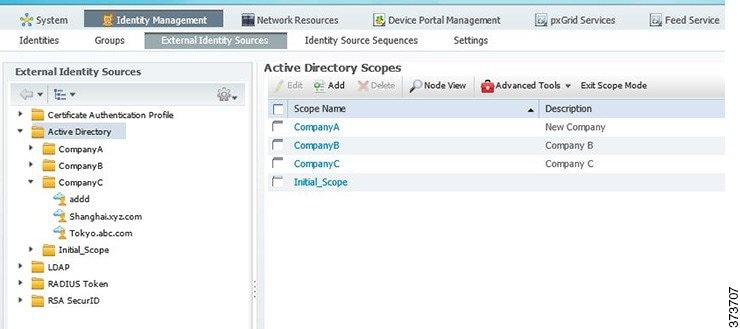

スコープ：グループ化された Active Directory の参加ポイントのサブセットは、スコープと呼ばれます。単一参加ポイントの代わりに、認証結果として認証ポリシーでスコープを使用できます。スコープは、複数の参加ポイントに対してユーザを認証するために使用されます。各参加ポイントに複数のルールを使用する代わりにスコープを使用すると、単一のルールで同じポリシーを作成することができ、Cisco ISE で要求の処理やパフォーマンスの向上にかかる時間を短縮できます。参加ポイントには、複数のスコープが含まれる場合があります。スコープは、ID ソース順序に含まれる場合があります。スコープには関連するディクショナリがないため、許可ポリシー条件にスコープを使用することはできません。
新しい Cisco ISE のインストールを実行する場合、デフォルトでスコープは存在しません。これは、ノー スコープ モードと呼ばれます。スコープを追加すると、Cisco ISE はマルチスコープ モードになります。必要に応じて、ノー スコープ モードに戻すことができます。すべての参加ポイントは [Active Directory] フォルダに移動されます。
Initial_Scope は、ノー スコープ モードで追加された Active Directory 参加ポイントの格納に使用される暗黙のスコープです。マルチスコープ モードを有効にすると、すべての Active Directory 参加ポイントが自動作成された Initial_Scope に移動します。Initial_Scope の名前を変更できます。
All_AD_Instances は組み込み型の疑似スコープで、Active Directory 設定には表示されません。これは、認証結果としてポリシーおよび ID 順序にのみ示されます。Cisco ISE で設定されたすべての Active Directory 参加ポイントを選択する場合は、このスコープを選択できます。
ID ソース順序と認証ポリシーのスコープおよび参加ポイント
Cisco ISE では、複数の Active Directory の参加ポイントを定義できます。各参加ポイントは、異なる Active Directory ドメインへの接続を表します。各参加ポイントは、個別の ID ストアとして、認証ポリシー、認可ポリシーおよび ID 順序で使用できます。参加ポイントをグループ化して、認証ポリシーで、認証結果として、および ID ソース順序で使用できる、スコープにすることができます。
各参加ポイントを完全に独立したポリシー グループとして処理する場合は、認証ポリシーの結果として、または ID ソース順序で、個々の参加ポイントを選択できます。たとえば、Cisco ISE 導入環境で、独自のネットワーク デバイスを持つ独立したグループがサポートされるマルチテナント シナリオでは、ネットワーク デバイス グループを Active Directory ドメインの選択に使用できます。
ただし、Active Directory ドメインが、ドメイン間に信頼がない同じ企業の一部と見なされる場合は、スコープを使用して、接続されていない複数の Active Directory ドメインを結合し、共通の認証ポリシーを作成することができます。これにより、異なる ID ストアによって表されるすべての参加ポイントを認証ポリシーで定義する必要がなくなるため、各ドメインのためのルールが重複することを回避できます。使用される実際の参加ポイントは、認可ポリシーによって使用される認証 ID ストアに含まれます。
ユーザ名が同じで、複数のドメインに複数の ID がある場合、ID のあいまいさが発生します。たとえば、ドメイン マークアップのないユーザ名が一意ではなく、Cisco ISE が EAP-TLS などのパスワードのないプロトコルを使用するように設定されている場合、適切なユーザを検索する他の基準がないため、Cisco ISE はあいまいな ID エラーで認証に失敗します。このようなあいまいな ID が出現した場合、認証ポリシー ルールで特定のスコープや参加ポイントを使用するか、ID ソース順序を使用できます。たとえば、特定のネットワーク デバイス グループのユーザが特定の Active Directory スコープまたは単一の参加ポイントを使用するようにして、検索スコープを制限することができます。同様に、ID が @some.domain で終了する場合は特定の Active Directory の参加ポイントを使用するなどのルールを作成できます。このことは、適切な参加ポイントで認証が行われるようにするのに役立ちます。
Active Directory でサポートされる認証プロトコルおよび機能
Active Directory は、一部のプロトコルを使用したユーザとマシンの認証、Active Directory ユーザ パスワードの変更などの機能をサポートしています。次の表に、Active Directory でサポートされる認証プロトコルおよびそれぞれの機能を示します。
表 1 Active Directory でサポートされる認証プロトコル EAP-FAST およびパスワード ベースの Protected Extensible Authentication Protocol（PEAP）
MS-CHAPv2 および EAP-GTC の内部方式で EAP-FAST と PEAP を使用するパスワード変更機能を備えたユーザとマシンの認証
ユーザおよびマシン認証
Microsoft Challenge Handshake Authentication Protocol Version 1（MS-CHAPv1）
Microsoft Challenge Handshake Authentication Protocol version 2（MS-CHAPv2）
Extensible Authentication Protocol-Generic Token Card（EAP-GTC）
Extensible Authentication Protocol-Transport Layer Security（EAP-TLS）
Extensible Authentication Protocol- Flexible Authentication via Secure Tunneling-Transport Layer Security（EAP-FAST-TLS）
Protected Extensible Authentication Protocol-Transport Layer Security（PEAP-TLS）
Active Directory のパスワードベース認証
Password Authentication Protocol（PAP）と Microsoft チャレンジ ハンドシェイク認証プロトコル（MS-CHAP）は、パスワードベース認証です。MS-CHAP クレデンシャルは、MS-RPC によってのみ認証できます。Cisco ISE では PAP 認証に 2 つのオプション（MS-RPC および Kerberos）があります。MS-RPC も Kerberos も同様にセキュアなオプションです。PAP 認証の MS-RPC はデフォルトであり、次の理由から推奨されるオプションです。
MS-CHAP との一貫性
より明確なエラー レポートの提供
Active Directory とのより効率的な通信。MS-RPC の場合、Cisco ISE は参加しているドメインのみからドメイン コントローラに認証要求を送信し、そのドメイン コントローラが要求を処理します。
Kerberos の場合、Cisco ISE は、参加しているドメインからユーザのアカウント ドメインまで Kerberos のリフェラルに従う必要があります（つまり、Cisco ISE は参加しているドメインからユーザのアカウント ドメインへの信頼パスにあるすべてのドメインと通信する必要があります）。
Cisco ISE は、ユーザ名の形式を確認し、ドメイン マネージャを呼び出して適切な接続を検索します。アカウント ドメインのドメイン コントローラが検出されたら、Cisco ISE はそれに対してユーザを認証しようとします。パスワードが一致すると、ユーザにネットワークへのアクセス権が付与されます。
パスワードベースのマシン認証は、マシン名がホスト/プレフィクス形式であることを除き、ユーザベース認証によく似ています。この形式（DNS ネームスペース）では、Cisco ISE はそのまま認証することはできません。認証する前に、NetBIOS のプレフィクスが付いた SAM 形式に変換します。
証明書ベース認証の Active Directory 証明書の取得
Cisco ISE では、EAP-TLS プロトコルを使用するユーザまたはマシン認証のための証明書取得がサポートされています。Active Directory 上のユーザまたはマシン レコードには、バイナリ データ型の証明書属性が含まれています。この証明書属性に 1 つ以上の証明書を含めることができます。Cisco ISE ではこの属性は userCertificate として識別され、この属性に対して他の名前を設定することはできません。Cisco ISE はこの証明書を取得し、バイナリ比較の実行に使用します。
証明書認証プロファイルは、証明書の取得に使用する Active Directory のユーザを検索するためにユーザ名を取得するフィールド（たとえば、サブジェクト代替名（SAN）または一般名）を決定します。Cisco ISE は、証明書を取得した後、この証明書とクライアント証明書とのバイナリ比較を実行します。複数の証明書が受信された場合、Cisco ISE は、いずれかが一致するかどうかをチェックするために証明書を比較します。一致が見つかった場合、ユーザまたはマシン認証に合格します。
証明書認証プロファイルの追加
手順Extensible Authentication Protocol-Transport Layer Security（EAP-TLS）証明書ベースの認証方式を使用する場合は、証明書認証プロファイルを作成する必要があります。従来のユーザ名とパスワードの方法で認証する代わりに、Cisco ISE はクライアントから受信した証明書をサーバ内の証明書と比較してユーザの信頼性を確認します。
ステップ 1 > を選択します。 ステップ 2 証明書認証プロファイルの名前と説明（任意）を入力します。 ステップ 3 ドロップダウン リストから ID ストアを選択します。 基本証明書のチェックは ID ソースを必要としません。証明書にバイナリ比較チェックが必要な場合は、ID ソースを選択する必要があります。ID ソースとして Active Directory を選択した場合は、サブジェクト名、一般名、およびサブジェクト代替名（すべての値）を使用してユーザを検索できます。
ステップ 4 [証明書属性（Certificate Attribute）] または [証明書の任意のサブジェクトまたは代替名属性（Any Subject or Alternative Name Attributes in the Certificate）] から ID の使用を選択します。これは、ログで検索のために使用されます。 [証明書の任意のサブジェクトまたは代替名属性（Any Subject or Alternative Name Attributes in the Certificate）] を選択すると、Active Directory UPN がログ用のユーザ名として使用され、証明書のすべてのサブジェクト名および代替名がユーザの検索に試行されます。このオプションは、ID ソースとして Active Directory を選択した場合にのみ使用できます。
ステップ 5 クライアント証明書を ID ストアの証明書と照合する場合に選択します。この場合、ID ソース（LDAP または Active Directory）を選択する必要があります。[Active Directory] を選択した場合は、ID のあいまいさを解決するためにのみ証明書を照合することを選択できます。
- [なし（Never）]：このオプションは、バイナリ比較を実行しません。
- [ID のあいまいさを解決する目的のみ（Only to resolve identity ambiguity）]：このオプションは、あいまいさが見つかった場合にだけ、クライアント証明書と Active Directory のアカウントの証明書とのバイナリ比較を実行します。たとえば、複数の Active Directory アカウントが証明書の識別名に一致することがあります。
- [常にバイナリ比較を実行する（Always perform binary comparison）]：このオプションは、クライアント証明書と ID ストア（Active Directory または LDAP）内のアカウントの証明書とのバイナリ比較を常に実行します。
ステップ 6 [送信（Submit）] をクリックして、証明書認証プロファイルを追加するか、変更を保存します。
パスワード変更、マシン認証、およびマシン アクセス制限の設定の変更
はじめる前に手順
Active Directory ドメインに Cisco ISE を参加させる必要があります。詳細については、Active Directory 参加ポイントの追加および参加ポイントへの Cisco ISE ノードの参加を参照してください。
ステップ 1 を選択します。 ステップ 2 該当する Cisco ISE ノードの隣にあるチェックボックスをオンにして [編集（Edit）] をクリックします。 ステップ 3 [高度な設定（Advanced Settings）] タブをクリックします。 ステップ 4 必要に応じて、パスワード変更、マシン認証、およびマシン アクセス制限（MAR）の設定を変更します。 これらのオプションはデフォルトで有効になっています。
ステップ 5 プレーン テキスト認証に Kerberos を使用する場合は、[プレーン テキスト認証に Kerberos を使用（Use Kerberos for Plain Text Authentications）] チェックボックスをオンにします。デフォルトの推奨オプションは MS-RPC です。Kerberos は ISE 1.2 で使用されます。
Active Directory インスタンスに対する認可
許可ポリシーで使用する Active Directory 属性およびグループの取得
Cisco ISE は、許可ポリシー ルールで使用するために Active Directory からユーザまたはマシンの属性およびグループを取得します。これらの属性は Cisco ISE ポリシーで使用され、ユーザまたはマシンの承認レベルを決定します。Cisco ISE は、認証が成功した後にユーザおよびマシンの Active Directory 属性を取得します。認証とは別に、許可のために属性を取得することもできます。
Cisco ISE は、外部 ID ストア内のグループを使用してユーザまたはコンピュータに権限を割り当てることがあります（たとえば、ユーザをスポンサー グループにマップします）。Active Directory のグループ メンバーシップの次の制限事項に注意してください。
ポリシー ルールの条件は、次のいずれかを参照します。ユーザまたはコンピュータのプライマリ グループ、ユーザまたはコンピュータが直接メンバーであるグループ、または間接的（ネストされた）グループ。
ユーザまたはコンピュータのアカウント ドメイン外のドメイン ローカル グループはサポートされません。
（注）
Active Directory 属性の値 msRadiusFramedIPAddress を IP アドレスとして使用できます。この IP アドレスは、許可プロファイルのネットワーク アクセス サーバ（NAS）に送信できます。msRADIUSFramedIPAddress 属性は IPv4 アドレスだけをサポートします。ユーザ認証では、ユーザに対し取得された msRadiusFramedIPAddress 属性値が IP アドレス形式に変換されます。属性およびグループは、参加ポイントごとに取得され、管理されます。これらは許可ポリシーで使用されます（まず参加ポイントを選択し、次に属性を選択します）。許可範囲ごとに属性またはグループを定義することはできませんが、認証ポリシーに範囲を使用できます。認証ポリシーで範囲を使用する場合、ユーザは 1 つの参加ポイントで認証されますが、ユーザのアカウント ドメインへの信頼できるパスがある別の参加ポイント経由で属性またはグループを取得することができます。認証ドメインを使用して、1 つの範囲内にある 2 つの参加ポイントで認証ドメインが重複しないようにすることができます。
（注）
使用可能な Active Directory グループの最大数については、Microsoft の制限を参照してください。 http://technet.microsoft.com/en-us/library/active-directory-maximum-limits-scalability(v=WS.10).aspx
ルールに、/、!、@、\、#、$、%、^、&、*、(, )、_、+、または ~ のような特殊文字を使用した Active Directory グループ名が含まれる場合、許可ポリシーは失敗します。
ブール属性のサポート
Cisco ISE は、Active Directory および LDAP ID ストアからのブール属性の取得をサポートしています。
Active Directory または LDAP のディレクトリ属性を設定する際に、ブール属性を設定できます。これらの属性は、Active Directory または LDAP による認証時に取得されます。
ブール属性は、ポリシー ルール条件の設定に使用できます。
ブール属性値は、文字列型として Active Directory または LDAP サーバから取得されます。Cisco ISE は、次のブール属性値をサポートしています。
（注）
属性置換はブール属性ではサポートされません。
文字列型としてブール属性（たとえば、msTSAllowLogon）を設定すると、Active Directory または LDAP サーバの属性のブール値は Cisco ISE の文字列属性に設定されます。属性タイプをブール型に変更したり、ブール型として属性を手動で追加できます。
認可ポリシーのディクショナリ属性
認可ポリシーは、ディクショナリ属性に基づく条件によって決定されます。Active Directory の各参加ポイントには、属性およびグループを含む関連ディクショナリがあります。
ディクショナリ
属性
説明
ネットワーク アクセス
AD-User-Join-Point
この属性は、参加ポイントがユーザ認証に使用されたことを示します。
ネットワーク アクセス
AD-Host-Join-Point
この属性は、参加ポイントがマシン認証に使用されたことを示します。
ネットワーク アクセス
AD-User-DNS-Domain
この属性は、ドメイン DNS 修飾名がユーザ認証に使用されたことを示します。
ネットワーク アクセス
AD-Host-DNS-Domain
この属性は、ドメイン DNS 修飾名がマシン認証に使用されたことを示します。
ネットワーク アクセス
MachineAuthenticationIdentityStore
この属性は、ID ストアがマシン認証に使用されたことを示します。
ネットワーク アクセス
WasMachineAuthenticated
この属性は、ユーザのマシンが認証済みかどうかを示します。
参加ポイント
ExternalGroups
この属性は、ユーザが属する Active Directory グループを示します。
参加ポイント
IdentityAccessRestricted
この属性は、ユーザ アカウントが無効になっていること、またはログイン時間外でアクセス権が付与されていないことを示します。
参加ポイント
<ATTR name>
この属性は、ユーザの Active Directory 属性を示します。
ID 書き換え
ID 書き換えは、外部 Active Directory システムに渡される前に ID を操作するよう Cisco ISE に指示する拡張機能です。ID を必要な形式（任意のドメイン プレフィクスやサフィックスまたはその他の追加マークアップを含むまたは除く）に変更するためのルールを作成できます。
ID 書き換えルールは、サブジェクト検索、認証クエリー、許可クエリーなどの操作のために、クライアントから受信したユーザ名またはホスト名に対して Active Directory に渡される前に適用されます。Cisco ISE は条件のトークンを照合し、最初の 1 つが一致するとポリシーの処理を停止して、結果に応じて ID 文字列を書き換えます。
書き換え時、角カッコ [ ] で囲まれている（[IDENTITY] など）内容はすべて、評価側では評価されず、代わりに文字列内のその場所に一致する文字列が付加される変数です。角カッコなしはすべて、ルールの評価側と書き換え側の両方で、固定文字列として評価されます。
次に、ユーザによって入力された ID が ACME\jdoe であるとした場合の ID 書き換えの例を示します。
ID が ACME\[IDENTITY] と一致する場合、[IDENTITY] に書き換えます。
結果は jdoe です。このルールは、ACME プレフィクスを持つすべてのユーザ名を削除するよう Cisco ISE に指示します。
ID が ACME\[IDENTITY] と一致する場合、[IDENTITY]@ACME.com に書き換えます。
結果は jdoe@ACME.com です。このルールは、形式をプレフィクス表記からサフィックス表記に、または NetBIOS 形式から UPN 形式に変更するよう Cisco ISE に指示します。
ID が ACME\[IDENTITY] と一致する場合、ACME2\[IDENTITY] に書き換えます。
結果は ACME2\jdoe です。このルールは、特定のプレフィクスを持つすべてのユーザ名を代替プレフィクスに変更するよう Cisco ISE に指示します。
ID が [ACME]\jdoe.USA と一致する場合、[IDENTITY]@[ACME].com に書き換えます。
結果は jdoe\ACME.com です。このルールは、ドットの後の領域を削除するよう Cisco ISE に指示します。この場合は国名で、正しいドメインに置き換えられます。
ID が E=[IDENTITY] と一致する場合、[IDENTITY] に書き換えます。
結果は jdoe です。これは、ID が証明書から取得され、フィールドが電子メール アドレスで、Active Directory がサブジェクトで検索するように設定されている場合に作成可能なルールの例です。このルールは、「E=」を削除するように Cisco ISE に指示します。
ID が E=[EMAIL],[DN] と一致する場合、[DN] に書き換えます。
このルールは、証明書サブジェクトを、E= jdoe@acme.com、CN=jdoe、DC=acme、DC=com から単なる DN、CN=jdoe、DC=acme、DC=com に変換します。これは、ID が証明書サブジェクトから取得され、Active Directory が DN でユーザ検索するように設定されている場合に作成可能なルールの例です。このルールは、電子メール プレフィクスを削除し、DN を生成するよう Cisco ISE に指示します。
次に、ID 書き換えルールを記述する際によくある間違いを示します。
ID が [DOMAIN]\[IDENTITY] と一致する場合、[IDENTITY]@DOMAIN.com に書き換えます。
結果は jdoe@DOMAIN.com です。このルールは、ルールの書き換え側の角カッコ [ ] に [DOMAIN] がありません。
ID が DOMAIN\[IDENTITY] と一致する場合、[IDENTITY]@[DOMAIN].com に書き換えます。
この場合も、結果は jdoe@DOMAIN.com です。このルールは、ルールの評価側の角カッコ [ ] に [DOMAIN] がありません。
ID 書き換えルールは、常に、Active Directory 参加ポイントのコンテキスト内で適用されます。認証ポリシーの結果としてスコープが選択されている場合でも、書き換えルールは、各 Active Directory 参加ポイントに適用されます。EAP-TLS が使用されている場合、これらの書き換えルールは、証明書から取得される ID にも適用されます。
ID 書き換えの有効化
手順
ステップ 1 を選択します。 ステップ 2 [高度な設定（Advanced Settings）] タブをクリックします。 ステップ 3 [ID 書き換え（Identity Rewrite）] セクションで、ユーザ名を変更する書き換えルールを適用するかどうかを選択します。 ステップ 4 一致条件および書き換え結果を入力します。表示されるデフォルト ルールを削除し、要件に応じてルールを入力できます。Cisco ISE は順番にポリシーを処理し、要求ユーザ名に一致する最初の条件が適用されます。一致トークン（角カッコ内に含まれるテキスト）を使用して、元のユーザ名の要素を結果に転送できます。いずれのルールにも一致しない場合、識別名は変更されません。[テスト開始（Launch Test）] ボタンをクリックして、書き換え処理をプレビューできます。
ID 解決の設定
一部のタイプの ID には、プレフィクスまたはサフィックスのようなドメイン マークアップが含まれます。たとえば、ACME\jdoe などの NetBIOS ID では、「ACME」がドメイン マークアップのプレフィクスで、同様に jdoe@acme.com などの UPN ID では、「acme.com」がドメイン マークアップのサフィックスです。ドメイン プレフィクスは、組織内の Active Directory ドメインの NetBIOS（NTLM）名に一致し、ドメイン サフィックスは、組織内の Active Directory ドメインの DNS 名または代替 UPN サフィックスに一致する必要があります。たとえば、gmail.com は Active Directory ドメインの DNS 名ではないため、jdoe@gmail.com はドメイン マークアップなしとして処理されます。
ID 解決設定では、Active Directory 展開に一致するように、セキュリティおよびパフォーマンスのバランスを調整する重要な設定を指定できます。これらの設定を使用して、ドメイン マークアップのないユーザ名およびホスト名の認証を調整できます。Cisco ISE でユーザのドメインを認識できない場合、すべての認証ドメインでユーザを検索するように設定できます。ユーザが 1 つのドメインで見つかった場合でも、Cisco ISE は ID のあいまいさがないことを確実にするために、すべての応答を待ちます。この処理は、ドメインの数、ネットワークの遅延、負荷などに応じて、時間がかかる場合があります。
ID 解決問題の回避
認証時に、ユーザおよびホストに完全修飾名（つまり、ドメイン マークアップが含まれている名前）を使用することを強く推奨します。たとえば、ユーザの UPN と NetBIOS 名、およびホストの FQDN SPN です。これは、複数の Active Directory アカウントが受信ユーザ名と一致する（たとえば、jdoe が jdoe@emea.acme.com および jdoe@amer.acme.com と一致する）など、あいまいエラーが頻繁に生じる場合に特に重要です。場合によっては、完全修飾名を使用することが、問題を解決する唯一の方法になります。また、ユーザに一意のパスワードが設定されていることを保証するだけで十分な場合もあります。したがって、一意の ID を最初から使用すると、効率が向上し、パスワード ロックアウトの問題が減少します。
ID 解決の設定
手順
ステップ 1 を選択します。 ステップ 2 [高度な設定（Advanced Settings）] タブをクリックします。 ステップ 3 [ID解決（Identity Resolution）] セクションで、ユーザ名またはマシン名の ID 解決についての次の設定を定義します。この設定によって、ユーザの検索と認証を詳細に制御できます。 最初に、マークアップなしの ID に対する設定を行います。このような場合、次のオプションのいずれかを選択できます。
- [要求を拒否する（Reject the request）]：このオプションを使用すると、SAM 名などのドメイン マークアップがないユーザの認証は失敗します。このことは、複数参加ドメインで、Cisco ISE がすべての参加グローバル カタログの ID を検索する必要があることによって、安全性が低下する可能性がある場合に役立ちます。このオプションによって、ドメイン マークアップを含むユーザ名を使用することがユーザに対して強制されます。
- [結合されたフォレストの「認証ドメイン」のみで検索する（Only search in the “Authentication Domains” from the joined forest）]：このオプションを使用すると、認証ドメインの セクションで指定した、結合ポイントのフォレスト内のドメインのみで ID が検索されます。これはデフォルト オプションであり、SAM アカウント名に対する Cisco ISE 1.2 の動作と同じです。
- [すべての「認証ドメイン」セクションで検索する（Search in all the “Authentication Domains” sections）]：このオプションを使用すると、すべての信頼されたフォレストのすべての認証ドメインで ID が検索されます。これにより、遅延が増加し、パフォーマンスに影響する可能性があります。
Cisco ISE で認証ドメインがどのように設定されているかに基づいて選択します。特定の認証ドメインのみを選択した場合は、それらのドメインのみが検索されます（「結合されたフォレスト」と「すべてのフォレスト」のいずれを選択した場合も）。
2 番目の設定は、Cisco ISE が、[認証ドメイン（Authentication Domains）] セクションで指定された設定に準拠するために必要となるすべてのグローバル カタログ（GC）と通信できない場合に使用します。このような場合、次のオプションのいずれかを選択できます。
サンプル シナリオ
企業の買収
シナリオ
企業 abc.com が、企業 xyz.com を買収または合併しました。abc.com の管理者として、abc.com および xyz.com の両方のユーザが同じ物理ネットワークにアクセスできる統合されたネットワーク認証インフラストラクチャを実現しようと考えています。
必要な設定
abc.com の単一の Active Directory 参加ポイントがすでに設定されています。信頼できない Active Directory インフラストラクチャを追加するには、次の操作を実行します。
スコープ モードにして Initial_Scope を追加します。
xyz.com の新しい参加ポイントを追加します。

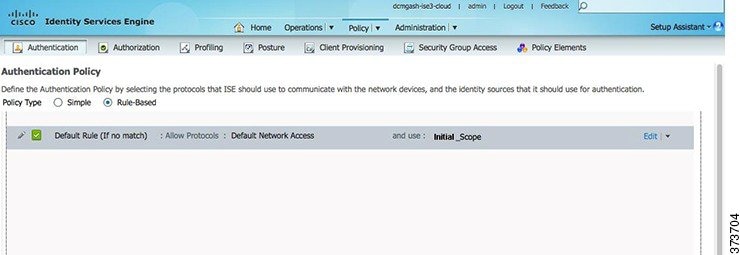

認証ポリシーを設定し、すべての認証の結果として Initial_Scope を選択します。
上記の設定を実行することによって、いずれかの会社の Active Directory のユーザを検索するように Cisco ISE を設定するためのスコープを作成しました。スコープを使用することで、ネットワークで、複数の Active Directory インフラストラクチャに対して、それらが完全に切断されている場合や相互に信頼していない場合にも、認証を実行できます。
マルチテナント
シナリオ
マルチテナントのシナリオでは、複数の顧客（CompanyA、CompanyB、および CompanyC）の設定を定義する必要があります。各顧客に対して、次の操作を実行する必要があります。
独立したネットワーク デバイス グループを定義します。
ID トラフィックが効率的にスキャンできるスコープを定義します。
独立した Active Directory の参加ポイントを設定し、参加します。
Active Directory の ID トラフィックがこれらのデバイス グループからこれらの Active Directory の参加ポイントに送られるような認証および認可ポリシーを定義します。
必要な設定
上記に必要なすべての機能を提供するには、次の操作を実行します。

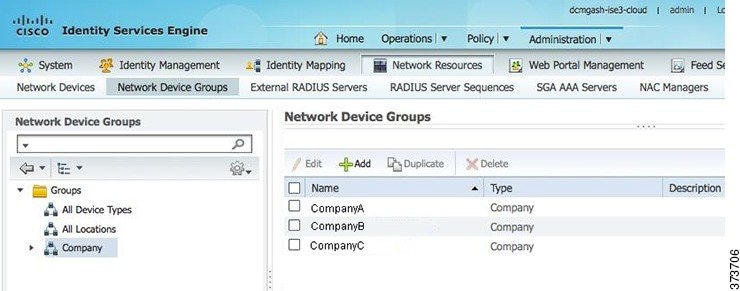

CompanyA、CompanyB、CompanyC のようなネットワーク デバイス グループ（NDG）タイプを定義し、各社のネットワーク デバイスを追加します。
各会社のスコープを定義します。各会社のスコープ内に複数の Active Directory の参加ポイントを定義します。
すべての会社のドメインが信頼できる場合、必要な参加ポイントは 1 つのみです。ただし、この例では、信頼できないドメインが多数あるため、複数の参加ポイントが必要になります。

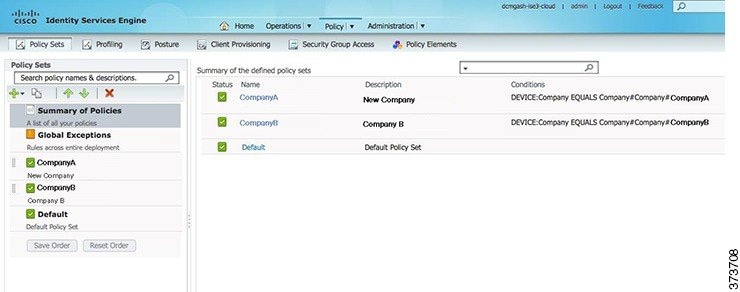

ポリシー セットを設定し、会社の認証のために、会社の NDG を Active Directory のスコープに結び付けます。各会社では独自のポリシーも必要となるため、会社独自のポリシー グループで認可ポリシーを定義できます。
トラブルシューティング ツール
Active Directory の問題の診断
手順診断ツールは、各 Cisco ISE ノードで実行されるサービスです。診断ツールを使用して、Active Directory 展開を自動的にテストおよび診断したり、Cisco ISE によって Active Directory が使用される場合に機能やパフォーマンスの障害の原因となる可能性がある問題を検出するための一連のテストを実行したりすることができます。
Cisco ISE が Active Directory に参加できない、または Active Directory に対して認証できない理由は、複数あります。このツールは、Cisco ISE を Active Directory に接続するための前提条件が正しく設定されていることを確認するのに役立ちます。また、ネットワーク、ファイアウォール設定、クロック同期、ユーザ認証などの問題の検出に役立ちます。このツールは、手順をステップごとに説明したガイドとして機能し、必要に応じて、中間の各レイヤの問題の修正を支援します。
ステップ 1 を選択します。 ステップ 2 [拡張ツール（Advanced Tools）] ドロップダウン リストをクリックし、[診断ツール（Diagnostic Tools）] を選択します。 ステップ 3 診断を実行する Cisco ISE ノードを選択します。 Cisco ISE ノードを選択しない場合は、すべてのノードでテストが実行されます。
ステップ 4 特定の Active Directory 参加ポイントを選択します。 Active Directory 参加ポイントを選択しない場合は、すべての参加ポイントでテストが実行されます。
ステップ 5 [ノードに対するすべてのテストを実行（Run All Tests on Node）] をクリックして、テストを開始します。 ステップ 6 警告ステータスまたは失敗ステータスのテストの詳細を確認するには、[テストの詳細の表示（View Test Details）] をクリックします。 このテーブルを使用して、特定のテストの再実行、実行中のテストの停止、特定のテストのレポートの表示を行うことができます。
Active Directory のアラームおよびレポート
アラーム
Cisco ISE は、Active Directory に関連するアクティビティをモニタリングし、トラブルシューティングを実行するためのさまざまなアラームおよびレポートを提供します。
Active Directory のエラーおよび問題に対して、次のアラームがトリガーされます。
構成済みネーム サーバが使用不可（Configured nameserver not available）
参加しているドメインが使用不可（Joined domain is unavailable）
認証ドメインが使用不可（Authentication domain is unavailable）
Active Directory フォレストが使用不可（Active Directory forest is unavailable）
AD コネクタを再起動する必要があります（AD Connector had to be restarted）
AD：ISE アカウント パスワードの更新に失敗（AD: ISE account password update failed）
AD：マシン TGT のリフレッシュに失敗（AD: Machine TGT refresh failed）
あいまいな ID エラーの検索
1 つのフォレスト内に同じ名前の ID が複数出現することがあります。Multi-Join シナリオ、特に、Active Directory ドメインに複数の無関係の会社があり、ユーザ名を相互に制御していない場合に、このことがよく発生します。SAM 名を使用すると、名前が競合する可能性も高まります。NetBIOS プレフィクスでさえ、フォレストごとに一意ではありません。UPN が適切に機能していても代替 UPN は競合する可能性があります。このようなすべてのシナリオで、あいまいな ID エラーが発生します。
[オペレーション（Operations）] タブの下の [認証（Authentications）] ページを使用して、次の属性を検索できます。次の属性は、あいまい ID エラーが発生した場合に、実際に使用されている ID を理解し、制御するために役立ちます。
ノードの Active Directory の参加の表示
手順特定の Cisco ISE ノードのすべての Active Directory 参加ポイントのステータスまたはすべての Cisco ISE ノードのすべての参加ポイントのリストを表示するには、[Active Directory] ページの [ノード ビュー（Node View）] ボタンを使用できます。
ステップ 1 を選択します。 ステップ 2 [ノード ビュー（Node View）] をクリックします。 ステップ 3 [ISE Node（ISE ノード）] ドロップダウン リストからノードを選択します。 テーブルに、Active Directory のステータスがノード別に一覧されます。展開に複数の参加ポイントと複数の Cisco ISE ノードがある場合、このテーブルが更新されるまでに数分かかる場合があります。 ステップ 4 その Active Directory 参加ポイントのページに移動し、その他の特定のアクションを実行するには、参加ポイントの [名前（Name）] リンクをクリックします。 ステップ 5 [診断ツール（Diagnostic Tools）] ページに移動して特定の問題のトラブルシューティングを行うには、[診断概要（Diagnostic Summary）] 列のリンクをクリックします。診断ツールでは、ノードごとに各参加ポイントの最新の診断結果が表示されます。
Active Directory デバッグ ログの有効化
手順Active Directory デバッグ ログはデフォルトでは記録されません。展開でポリシー サービス ペルソナを担当する Cisco ISE ノードでこのオプションを有効にする必要があります。Active Directory のデバッグ ログを有効にすると、ISE のパフォーマンスに影響する場合があります。
ステップ 1 を選択します。 ステップ 2 Active Directory のデバッグ情報を取得する Cisco ISE ポリシー サービス ノードの隣のオプション ボタンをクリックし、[編集（Edit）] をクリックします。 ステップ 3 [Active Directory] オプション ボタンをクリックし、[編集（Edit）] をクリックします。 ステップ 4 [Active Directory] の隣にあるドロップダウン リストから [DEBUG] を選択します。これにはエラー、警告、および verbose ログが含まれます。完全なログを取得するには、[TRACE] を選択します。 ステップ 5 [保存（Save）] をクリックします。
AD コネクタの内部操作
ドメイン検出アルゴリズム
Cisco ISE は、次の 3 つのフェーズでドメイン検出を実行します。
参加しているドメインのクエリー：フォレストのドメイン、および参加しているドメインに対して外部的に信頼できるドメインを検出します。
フォレスト内のルート ドメインのクエリー：フォレストで信頼を確立します。
信頼できるフォレスト内のルート ドメインのクエリー：信頼できるフォレストからドメインを検出します。
さらに、Cisco ISE は DNS ドメイン名（UPN サフィックス）、代替の UPN サフィックスおよび NTLM ドメイン名を検出します。
デフォルト ドメインの検出頻度は、2 時間ごとです。[高度な調整（Advanced Tuning）] ページからこの値を変更できますが、シスコのサポート担当者に相談してください。
DC の検出
AD コネクタは、次のように特定ドメインのドメイン コントローラ（DC）を選択します。
Active Directory サイトを作成および使用することで、Cisco ISE が使用するドメイン コントローラに影響を与える場合があります。サイトの作成および使用方法については、Microsoft Active Directory のマニュアルを参照してください。
DNS SRV クエリー（サイトにスコープされていない）を実行し、ドメインで完全なドメイン コントローラ リストを取得します。
IP アドレスのない DNS SRV の DNS 解決を実行します。
SRV レコードの優先順位に従って CLDAP ping 要求をドメイン コントローラに送信し、応答がある場合は最初の応答のみを処理します。CLDAP 応答には、DC サイトとクライアント サイト（Cisco ISE マシンが割り当てられたサイトなど）が含まれます。
DC サイトとクライアント サイトが同じ場合、応答の送信元（DC）が選択されます。
DC サイトとクライアント サイトが同じでない場合、AD コネクタは、検出されたクライアント サイトにスコープされた DNS SRV クエリーを実行し、クライアント サイトを使用するドメイン コントローラのリストを取得し、これらのドメイン コントローラに CLDAP ping 要求を送信し、応答がある場合は最初の応答のみを処理します。応答の送信元（DC）が選択されます。サイトを使用するクライアント サイトに DC がない場合や、現在使用できる DC がサイトにない場合は、手順 2 で検出された DC が選択されます。
Cisco ISE は、ドメインごとに優先 DC のリストも定義できます。DC のリストは、DNS SRV クエリーの前に選択の優先順位が付けられます。ただし、この優先 DC のリストは除外リストではありません。優先 DC が使用できない場合は、その他の DC が選択されます。優先 DC のリストは、次の場合に作成できます。
DC のフェールオーバー
ドメイン コントローラ（DC）のフェールオーバーは、次の条件によってトリガーされます。
AD コネクタは、現在選択している DC が LDAP、RPC、または Kerberos の通信試行時に使用できなくなった場合に検出します。DC はダウンしているかネットワーク接続されていないために使用できない可能性があります。このような場合、AD コネクタは DC の選択を開始し、新しく選択した DC にフェールオーバーします。
DC が起動していて CLDAP ping に応答しますが、AD コネクタはいくつかの理由で DC と通信できません。たとえば、RPC ポートがブロックされている場合、DC は破損複製状態になっているか、適切に使用停止されていません。このような場合、AD コネクタは、ブラックリストを使用する DC の選択（「不良」DC はブラック リストに置かれます）を開始して、選択した DC との通信を試します。ブラックリストを使用して選択した DC とブラックリストのどちらもキャッシュされません。
DNS のフェールオーバー
最大 3 つの DNS サーバと 1 つのドメイン サフィックスを設定できます。Cisco ISE で Active Directory の ID ストア順序を使用している場合、すべての DNS サーバが、使用するすべての Active Directory DNS ドメインの正引きおよび逆引き DNS クエリーに応答できるようにする必要があります。DNS のフェールオーバーは、最初の DNS がダウンしているときにのみ発生します。フェールオーバー DNS には最初の DNS と同じレコーダが必要です。DNS サーバがクエリーの解決に失敗する場合、DNS クライアントは別の DNS サーバを試行しません。デフォルトでは、DNS サーバはクエリーを 2 回再試行し、3 秒でクエリーをタイムアウトします。
ID アルゴリズムの解決
ID に関しては、パスワードが入力されているかどうか、任意のドメイン マークアップが ID に存在するかどうかに関係なく、ID のタイプに基づいて、さまざまなアルゴリズムがユーザまたはマシン オブジェクトの検索に使用されます。次に、Cisco ISE がさまざまな ID タイプの解決に使用するさまざまなアルゴリズムを示します。
（注）
ID が設定済みの ID リライト ルールに従って書き換えられている場合、ID 解決は書き換えられた ID に適用されます。
SAM 名の解決
ID が SAM 名（ドメイン マークアップのないユーザ名またはマシン名）の場合、Cisco ISE は各参加ポイントのフォレストを（1 回）検索して ID を探します。一意に一致した場合、Cisco ISE はドメインまたは一意の名前を特定し、AAA フローに進みます。
SAM 名が一意ではなく、Cisco ISE が EAP-TLS などのパスワードのないプロトコルを使用するように設定されている場合、適切なユーザを検索する他の基準がないため、Cisco ISE は「あいまいな ID」エラーで認証に失敗します。ただし、ユーザ証明書が Active Directory に存在する場合、Cisco ISE はバイナリ比較を使用して ID を解決します。
PAP などのパスワードベースのプロトコル、または MSCHAP を使用するように Cisco ISE が設定されている場合、Cisco ISE は引き続きパスワードを確認します。一意に一致した場合、Cisco ISE は AAA フローに進みます。ただし、パスワードが同じアカウントが複数ある場合、Cisco ISE は「あいまいな ID」エラーで認証に失敗します。
ユーザ名の競合を回避する必要があります。これにより、効率およびセキュリティが向上するだけでなく、アカウントがロックされることも防止されます。たとえば、パスワードが異なる 2 つの「Chris」が存在し、Cisco ISE は SAM 名の「Chris」のみを受信するとします。このシナリオでは、Cisco ISE は正しいアカウントを特定する前に、SAM 名が「Chris」である両方のアカウントを試行し続けます。このような場合、Active Directory は間違ったパスワードの試行によっていずれかのアカウントをロックする可能性があります。このため、一意のユーザ名またはドメイン マークアップ付きのユーザ名を使用するようにしてください。また、各 Active Directory ドメインに特定のネットワーク デバイスを使用する場合、ID 書き換えを使用して SAM 名を認定できます。
UPN の解決
ID が UPN 場合、Cisco ISE は各フォレストのグローバル カタログを検索して、その UPN ID との一致を確認します。一意に一致した場合、Cisco ISE は AAA フローに進みます。同じ UPN の参加ポイントが複数あり、パスワードが入力されていないか、適切なアカウントの特定に役立たない場合、Cisco ISE は「あいまいな ID」エラーで認証に失敗します。
また、Cisco ISE は、UPN である ID にユーザのメール属性の照合も許可します。つまり、「identity=matching UPN or email」を検索します。一部のユーザは、実際の基盤となる UPN ではなく、電子メール名を使用して（多くの場合、証明書経由で）ログインします。このことは、ID が電子メール アドレスと同じ形式の場合に、暗黙的に行われます。
マシン ID の解決
マシン認証の場合、Cisco ISE は、ホスト/プレフィクスを持つ ID を使用して、一致する servicePrincipalName 属性がないかフォレストを検索します。完全修飾ドメイン サフィックス（host/machine.domain.com など）が ID で指定されている場合、Cisco ISE はそのドメインが存在するフォレストを検索します。ID がホスト/マシン形式の場合、Cisco ISE はサービス プリンシパル名がないかすべてのフォレストを検索します。一致が複数ある場合、Cisco ISE は「あいまいな ID」エラーで認証に失敗します。
マシンが別の ID 形式（machine@domain.com、ACME\laptop$、または laptop$ など）の場合、Cisco ISE は通常の UPN、NetBIOS、または SAM の解決アルゴリズムを使用します。
NetBIOS ID の解決
ID に NetBIOS ドメイン プレフィクス（ACME\jdoe など）がある場合、Cisco ISE は NetBIOS ドメインがないかフォレストを検索します。検出されたら、検出されたドメインで指定の SAM 名（この例では「jdoe」）を検索します。NetBIOS ドメインは、1 つのフォレストにおいても必ずしも一意ではないため、検索によって同じ名前の NetBIOS ドメインが複数検出される場合があります。このような場合にパスワードが入力されていると、適切な ID を検索するために、そのパスワードが使用されます。それでもあいまいな場合やパスワードが入力されていない場合、Cisco ISE は「あいまいな ID」エラーで認証に失敗します。
Copyright © 2016, Cisco Systems, Inc. All rights reserved.
フィードバック
