المقدمة
يصف هذا المستند كيفية تكوين التوفر العالي (HA) على موجهات Cisco Unified Border Element (CUBE) باستخدام جميع الأوامر المطلوبة.
المتطلبات الأساسية
المتطلبات
توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:
- توجيه IP
- محول Cisco
- وحدة التحكم Unified Border Element (CUBE) من Cisco
تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.
المكونات المستخدمة
موجهات Cisco ASR1001-X التي تشغل الإصدار 16.09.04.
تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.
التكوين
الرسم التخطيطي للشبكة

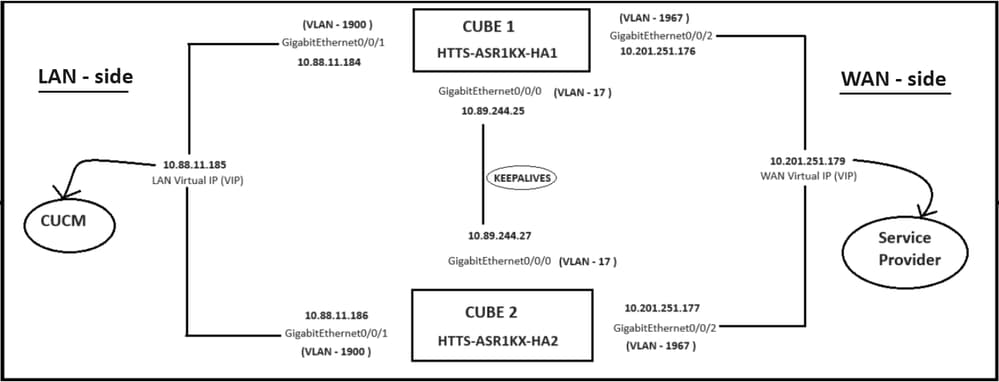

يوضح الرسم التخطيطي لاتصال الشبكة كيفية توصيل موجهات CUBE بالشبكة.
- يتم توصيل جانب المدخل (الشبكة المحلية - LAN) من كلا المكعبات بشبكة VLAN 1900 عبر الواجهة gi 0/0/1.
- يتم توصيل جانب المخرج (شبكة منطقة واسعة - WAN) لكل من المكعبات بشبكة VLAN رقم 1967 من خلال الواجهة gi 0/0/2.
- تتصل واجهات Keepalive من كلا CUBEs بشبكة VLAN رقم 17 من خلال الواجهة gi 0/0/0
ملاحظة: يتم توصيل واجهات المكعب بمحول Cisco المادي ويتم تكوين منافذ المحولات للسماح بشبكات VLAN المقابلة.
الرسم التخطيطي للشبكة.
التكوينات
خطوات تكوين المكعب HA:
- تكوين التأشير
- أوامر لتعقب حالة واجهات LAN و WAN على المكعبات
- تعيين المسارات التي تم تكوينها لمجموعة التكرار
- تكوين IP الظاهري (VIP) على جانب الشبكة المحلية (LAN)
- تكوين IP الظاهري (VIP) على جانب شبكة WAN
- تمكين تكرار المكعب
- حفظ التكوين وإعادة التشغيل
تشكيل التأشير
للتأشير، قم بتكوين هذه الأوامر على كل من CUBEs
ملاحظة: يتم إستخدام الواجهة gi 0/0/0 على كل من المكعبات للإشارة المرجعية.
#conf t
(config)#undancy
(config-red)#
(config-red)#application undancy
(config-red-app)#group 1
(config-red-app-grp)#
(config-red-app-grp)#name cube-ha
(config-red-app-grp)#data gi 0/0/0
(config-red-app-grp)#control gi 0/0/0 بروتوكول 1
(config-red-app-grp)#
توضح لقطة الشاشة هذه الأمر الذي تم تشغيله على موجه CUBE-2. يجب عليك تشغيل نفس مجموعة الأوامر على موجه CUBE-1:

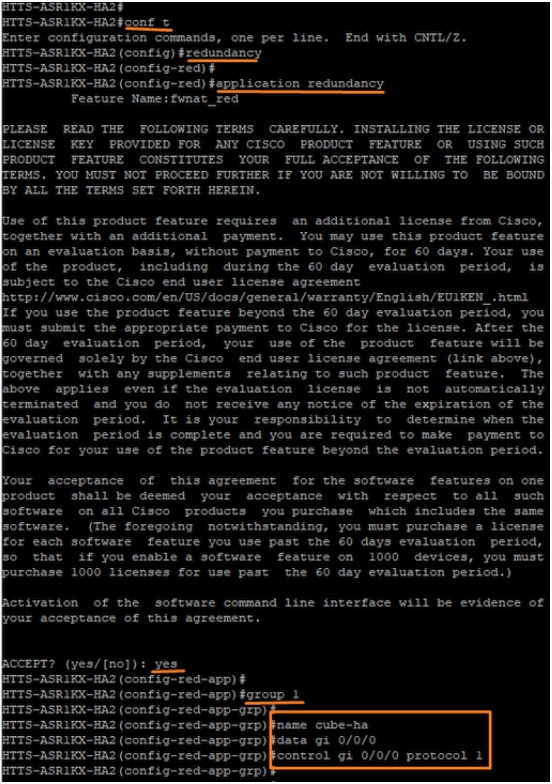

تكوين الإشارة المرجعية على CUBE-2.
أوامر لتعقب حالة واجهات LAN و WAN على المكعبات
قم بتكوين هذه الأوامر لتتبع حالة واجهات LAN & WAN. يجب تنفيذ هذه الأوامر على كل من موجهات CUBE.
ملاحظة: تكون الواجهة gi 0/0/1 على كل من المكعبات متصلة بشبكة LAN و gi 0/0/2 متصلة بشبكة WAN.
#conf t
(config)#track 1 interface gi 0/0/1 line-protocol
(config-track)#track 2 interface gi 0/0/2 line-protocol
كيوب-1

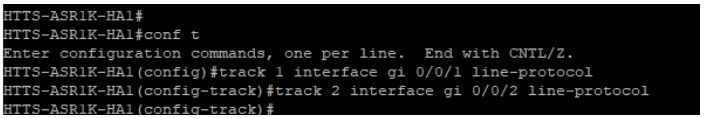

أوامر تعقب حالة الواجهة على CUBE-1.
كيوب-2

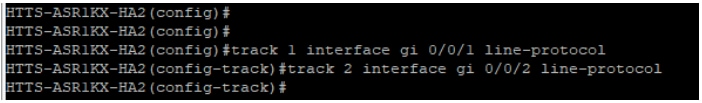

أوامر تعقب حالة الواجهة على CUBE-2.
تعيين المسارات التي تم تكوينها لمجموعة التكرار
قم بتعيين المسارات التي تم تكوينها للمجموعة 1 من خلال تشغيل هذه الأوامر على كل من موجهات CUBE:
#conf t
(config)#undancy
(config-red)#
(config-red)#application undancy
(config-red-app)#group 1
(config-red-app-grp)#track 1 إيقاف عمل
(config-red-app-grp)#track 2 إيقاف عمل
كيوب-1

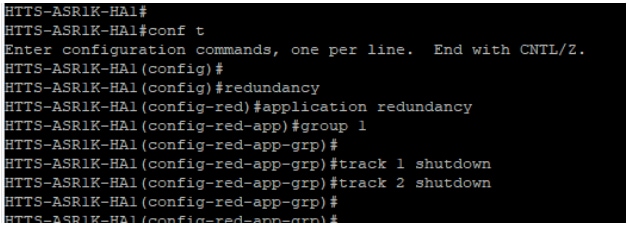

قم بتعيين الواجهات المتتبعة على مجموعة التكرار في CUBE-1.
كيوب-2
قم بتعيين الواجهات المتتبعة على مجموعة التكرار على CUBE-2.
تكوين بروتوكول IP الظاهري (VIP) على جانب الشبكة المحلية (LAN) لكل من المكعب
تساعد هذه الأوامر في تكوين VIP لجانب الشبكة المحلية (LAN) من المكعبات
(config)#interface GigabitEthernet0/0/1
(config-if)#description VLAN-1900 LAN جانب
(config-if)#ip عنوان 10.88.11.184 255.255.255.0
(config-if)#redundancy rii 1
(config-if)#redundancy group 1 ip 10.88.11.185 exclusive
كيوب-1

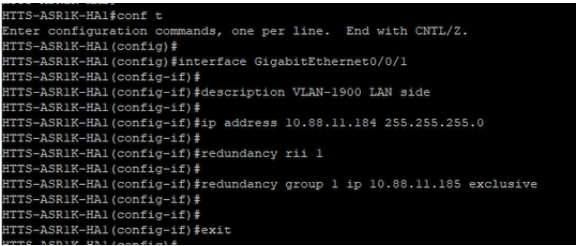

تكوين بروتوكول IP الظاهري (VIP) لجانب الشبكة المحلية على CUBE-1.
كيوب-2

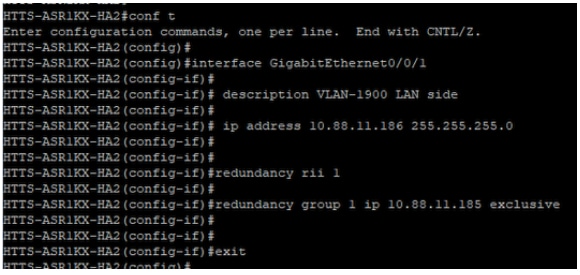

تكوين بروتوكول IP الظاهري (VIP) لجانب الشبكة المحلية على CUBE-2.
تكوين بروتوكول IP الظاهري (VIP) على جانب الشبكة واسعة النطاق (WAN) لكل من المكعبات
تساعد هذه الأوامر في تكوين VIP لجانب WAN من CUBEs:
(config)#interface GigabitEthernet0/0/2
(config-if)#description VLAN-1967 WAN جانب
(config-if)#ip عنوان 10.201.251.176 255.255.255.224
(config-if)#redundancy rii 2
(config-if)#redundancy group 1 ip 10.201.251.179 exclusive
كيوب-1

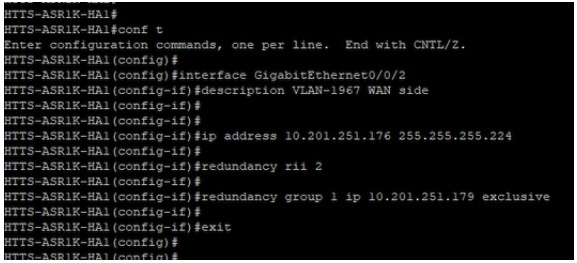

تكوين WAN Virtual IP (VIP) على CUBE-1.
كيوب-2

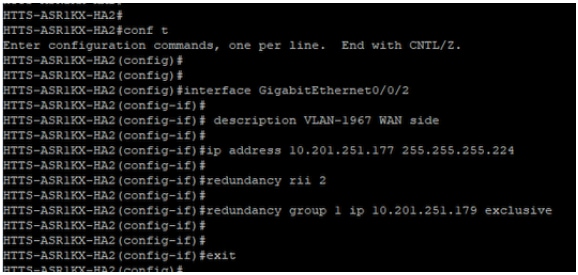

تكوين WAN لبروتوكول IP الظاهري (VIP) على CUBE-2.
تمكين تكرار المكعب
قم بتمكين تكرار المكعب على كلا الموجهين من خلال تشغيل هذه الأوامر.
#conf t
دخلت تشكيل أمر، واحد لكل خط. إنهاء ب CNTL/Z.
(config)#
(config)#voice service voip
(conf-voi-serv)#redundancy-group 1
(conf-voi-serv)#
(conf-voi-serv)#exit
(config)#
(config)#ip rtcp تقرير فاصل 3000
(config)#
(config)#gateway
(config-gateway)#media-inactivity-criteria all
(config-gateway)#
(config-gateway)#timer receive-rtcp 5
(config-gateway)#
(config-gateway)#timer receive-rtp 86400
(config-gateway)#
كيوب-1

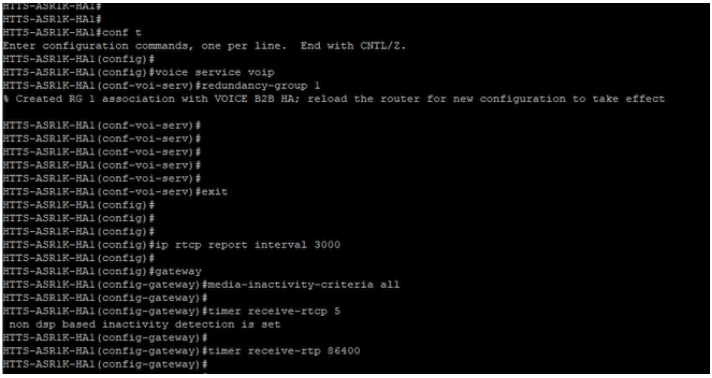

تمكين تكرار المكعب على CUBE-1.
كيوب-2

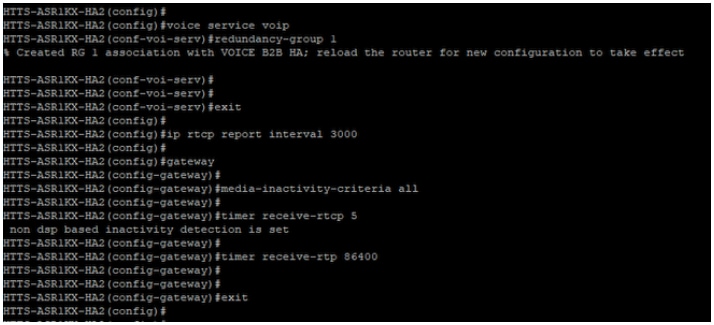

تمكين تكرار المكعب على cube-2.
حفظ التكوين وإعادة تشغيل كلا المكعبات
بعد تمكين التكرار، يجب إعادة تحميل كلا الموجهين. قبل إعادة التحميل، احفظ التكوينات.
كيوب-1
قم بحفظ التكوين وإعادة تشغيل CUBE-1.
كيوب-2
قم بحفظ التكوين وإعادة تشغيل CUBE-2.
التحقق من الصحة
يمكنك التحقق من صحة CUBE HA عن طريق تشغيل أمر العرض هذا:
#إظهار مجموعة تطبيقات التكرار 1
كيوب-1

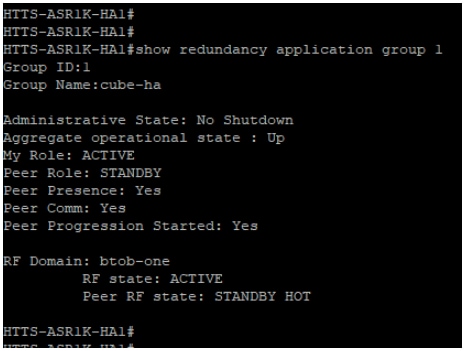

إخراج الأمر 'show undancy application group 1' من CUBE-1.
كيوب-2

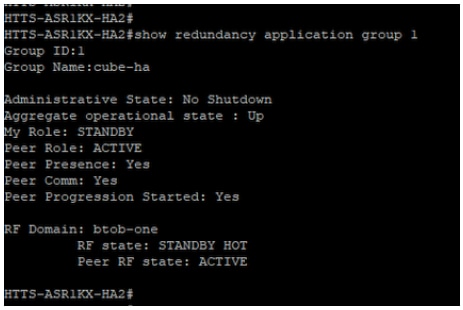

إخراج الأمر 'show undancy application group 1' من CUBE-2.
يمكنك التحقق من حالة IP الظاهري (VIP) من خلال تشغيل أمر show هذا:
#إظهار تطبيق التكرار if-mgr مجموعة 1
بالنسبة للمكعب النشط، يتم عرض حالة الشخصيات المهمة ك "لا إيقاف" ويتم عرض حالة الشخصيات المهمة في المكعب الاحتياطي ك "إيقاف".
كيوب-1

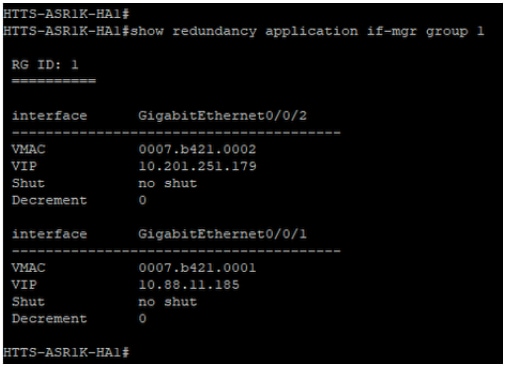

إخراج الأمر 'show undancy application if-mgr group 1' من CUBE-1.
كيوب-2

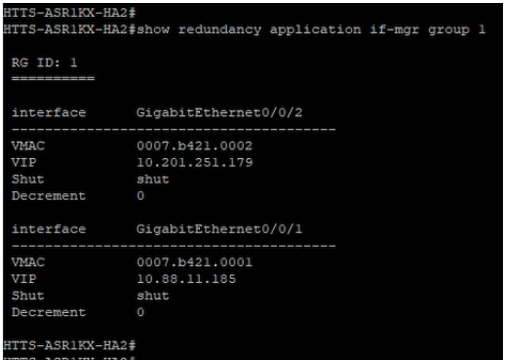

إخراج الأمر 'show undancy application if-mgr group 1' من CUBE-2.
استكشاف الأخطاء وإصلاحها
لا توجد حاليا أي معلومات خاصة باستكشاف الأخطاء وإصلاحها متوفرة لهذا التكوين.
معلومات ذات صلة
لمزيد من المعلومات حول CUBE HA، ارجع إلى الروابط التالية:
- دليل تكوين عناصر الحدود الموحدة من Cisco من خلال Cisco IOS® XE 17.5
- دليل تكوين Cisco Unified Border Element - الإصدار Cisco IOS XE 17.6 فصاعدًا
- تكوين التوفر العالي للمكعب
