Cisco Catalyst 4500シリーズ プラットフォームのPower over Ethernet

Cisco^® Catalyst^® 4500シリーズ プラットフォームは、ライン カード、電源装置、およびアクセサリ（AC電源シェルフなど）により、負荷最大時のCisco Catalyst 4500シリーズ スイッチにおいてもすべてのポートでそれぞれ15.4 Wを同時にサポートします。「Power over Ethernet（PoE）」、「インライン パワー」、および「音声装置電源供給ライン カード」は、実質的にはすべて同じことを指していますが、シスコ先行標準と802.3af準拠の2つのバージョンがあります。Cisco Catalyst 4500シリーズ シャーシとPoE電源装置はすべて、IEEE 802.3af規格、およびシスコ先行標準の電源実装をサポートしており、シスコの既存の受電装置との下位互換性を保証しています。

Cisco Catalyst 4500シリーズのPoEライン カードは、IEEEまたはシスコ先行標準の受電装置をPoE非対応のNICから識別することができ、電力はPoE対応デバイスが接続されたときにのみ供給されます。Cisco PoEネットワークを使用すると、管理者は、安全に展開して簡単に維持できる堅牢なネットワークを実現できます。

PoE

IEEE 802.3af準拠デバイスまたはシスコ先行標準の受電装置をPoEライン カード ポートに接続した場合、PoEによって－48 VDCの電力が最大100 mまでの標準カテゴリ5 Unshielded Twisted-Pair（UTP;シールドなしツイストペア）ケーブル経由で供給されます。IP Phone、無線ベース ステーション、ビデオ カメラ、その他のIEEE準拠の接続デバイスは、壁面から電力を得る代わりに、Cisco Catalyst 4500シリーズPoEライン カードから供給される電力を使用できます。この機能によって、ネットワーク管理者は電力を一元管理することができ、受電装置を設置する可能性のある天井やそのほか手の届きにくい場所にコンセントを取り付ける必要がなくなります。スイッチをUninterruptible-Power-Supply（UPS;無停電電源装置）システムに接続すれば、停電時にも中断なくネットワークを利用できます。

Cisco Catalyst 4500シリーズにおけるPoEの展開

Cisco Catalyst 4500シリーズを適正に構成すると、PoEの実装は、Cisco Discovery Protocol（CDP）をサポートするシスコ製受電装置を併用して容易に行えます。Cisco Catalyst 4500シリーズのすべてのPoEライン カードは、受電装置が接続された時点で自動的にデバイスを検知します。また、Cisco Catalyst 4500シリーズは、IEEE802.3afのオプションの電力分類をサポートしているので、未使用ポートの電力をシステムのパワー バジェットに戻し、他のデバイスに利用できます。

Cisco Catalyst 4500シリーズには、さまざまな展開シナリオに対応する内部電源装置および外部電源装置が用意されています。これらのシナリオには、ACまたはDC環境における大小様々な規模のデータ専用の設定が含まれ、PoE設定の場合は最大15.4 W/ポートのスケーラビリティが提供されます。

電源装置のフォーム ファクタは、Cisco Catalyst 4510R（10スロット）、Catalyst 4507R（7スロット）、Catalyst 4506（6スロット）、およびCatalyst 4503（3スロット）で共通です。Cisco Catalyst 4500シリーズの各シャーシは、PoEの要件に適合するとともに、1＋1の電源保護に対応する設計となっています。電源の復元力に加えて、Cisco Catalyst 4500シリーズには1＋1の冗長スーパーバイザ エンジン（Cisco Catalyst 4507RおよびCatalyst 4510Rのみ）、およびソフトウェアベースのフォールト トレランスを備えています。ハードウェアとソフトウェアの両方で機能する復元力によって、ネットワークのダウンタイムは最小限に抑えられ、従業員の生産性と収益性を確保し、ビジネスを成功へと導きます。

表1にIEEE 802.3af電力分類の概要を示します。

表1 IEEE 802.3af電力分類の概要（スイッチ ポートでの測定値）

IEEE 802.3afクラス スイッチ ポートで利用可能な電力 0 15.4 W ― デフォルト クラス 1 4 W 2 7 W 3 15.4 W 4 将来的な拡張用 シスコ先行標準PoE 6.3 W

シスコ先行標準のPoEと802.3af準拠のPoEの比較
電源という観点から見ると、シスコ先行標準のライン カードと802.3af準拠のライン カードには、いくつかの重要な違いがあります。次に、シスコ先行標準のインライン パワー ライン カードと、 802.3af準拠のライン カードでそれぞれサポートされるPoEデバイスの合計数の比較を示します（表2）。

表2 IEEE 802.3af準拠のライン カードを使用するときの、1＋1モードの電源装置でサポートされる受電装置の台数

802.3afクラス1（4 W/ポート） 802.3afクラス2（7 W/ポート） 802.3afクラス0および3（15.4 W/ポート） シスコ先行標準（6.3 W/ポート） 1000 W AC - - - - 1400 W AC - - - - 1400 W DC - - - - 1400 W DC（トリプル入力） - - - - 1300 W AC 144 102 46 112 2800 W AC 192 179 80 197 AC電源シェルフ 240 240 231 240 AC電源シェルフ×2 336 336 336 336

Cisco Catalyst 4500シリーズの電源装置オプション：ACおよびDC

Cisco Catalyst 4500シリーズは、企業およびサービス プロバイダーのお客様の多様なニーズに対応するため、さまざまな電源装置およびアクセサリを用意しています。一般に数百ワット程度のみを必要とするデータ専用の展開には、Cisco Catalyst 4500シリーズのすべての電源装置を使用できます。PoEのサポートが必要な場合には、いくつかのオプションがあります。

Cisco Catalyst 4500シリーズで利用できるAC電源は、内部電源装置により1000 W（データ専用）、1400 W AC（データ専用）、1300 W（データおよびPoE）、2800 W（データおよびPoE）があります。AC電源環境でCisco Catalystシリーズ シャーシ用に2800 Wを超える冗長なデータおよびPoEが必要な場合には、2基の2500 W AC電源装置を搭載する外部AC電源シェルフを提供しています。電源シェルフを2つ組み合わせると、7500 Wの電力を作り出すことができ、残りの2500 Wを利用してN＋1保護を実現できます。

DC電源については、Cisco Catalyst 4500シリーズには2つのオプションがあります。1つはサービス プロバイダーのセントラル オフィスにおけるデータ専用の展開に最適化されたオプション（部品番号PWR-C45-1400DC）で、もう1つは高出力のPoE展開に対応するオプション（部品番号PWR-C45-1400DC-P）です。

Cisco Catalyst 4500シリーズの外部AC電源シェルフ、および統合型PEMを搭載した1400 W DC電源装置

Cisco Catalyst 4500シリーズの外部AC電源シェルフは、1400 W DC電源装置と併用する必要があります。1400 W DC電源装置は、シャーシ、ファン、および非PoE対応のライン カードに電力を供給するほか、Power Entry Module（PEM）を搭載しています。PEMは、PoEライン カードに必要とされる余分の電力を、シャーシ バックプレーン電源に供給します。PoEに利用されるシャーシの電力トレースは、スーパーバイザ エンジン、ファン トレイ、およびバックプレーン コンポーネント用の電力トレースとは隔離されています。1400 W DC電源装置は、データおよびPoEアプリケーション用に最大7500 W DCを供給することができます。データ専用（スーパパイザ、ファン トレイなど）として利用できるのは最大1400 Wであり、残りの電力はPEM経由でPoEに利用されます。

外部AC電源シェルフ（2基の2500 W AC電源装置を搭載）を1台だけ使用する場合、合計で5000 WのDC電力を備えた1400 W DC電源装置が提供されます。2台のAC電源シェルフを組み合わせると、Cisco Catalyst 4500シリーズでは最大7500 WのDC電力（3＋1冗長）を提供できます。

Cisco Catalyst 4500シリーズのサービス プロバイダー用DC電源装置

トリプル入力の1400 W DC電源装置は、サービス プロバイダーのセントラル オフィス用に最適化されています。サービス プロバイダー用DC電源装置は複数の入力に対応するので、セントラル オフィスの技術者はアプリケーションのニーズに応じた出力電力のカスタマイズを行うことができます。多くのセントラル オフィスで必要とされる電力は、サービス プロバイダー用電源装置で利用できる1400 Wのごく一部分にしかすぎません。低電流の入力を使用すれば、電源装置を小容量のフューズやブレーカーに接続できます。サービス プロバイダー用電源装置を使用する場合、1つの15 A回路だけでCisco Catalyst 4503を配置できます。同様に、完全装備のCisco Catalyst 4510Rを2つの20 A回路および1つの15 A回路で配置することができ、一般にラックの配線変更が必要となる60 A接続を使用する必要がありません（表3）。

表3 トリプル入力の1400 W DC電源装置の入力モード

入力モード 入力番号 入力設定 最大の総出力電力 1 1 1×12.5 A 412 W 2 2または3 1×15 A 495 W 3 1、2、または3 1×12.5 Aおよび1×15 A 908 W 4 2または3 2×15 A 990 W 5 1、2、または3 1×12.5 Aおよび2×15 A 1400 W

Cisco Catalyst 4500シリーズの電源装置

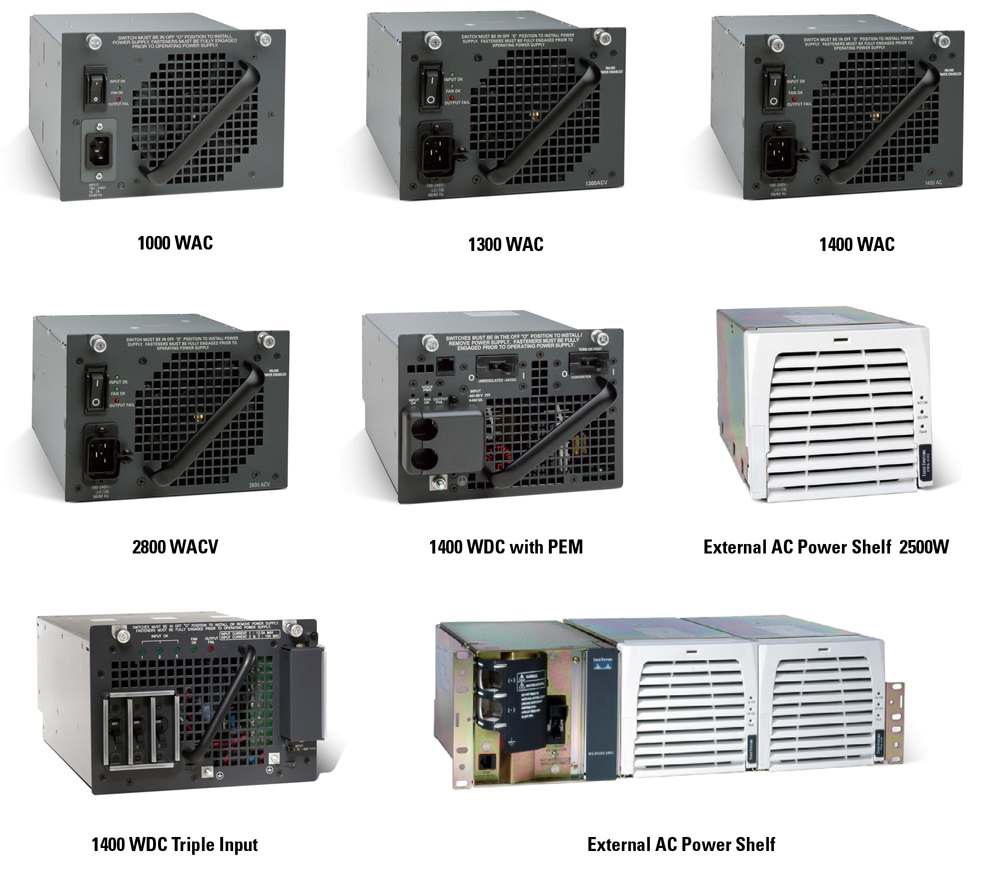

Cisco Catalyst 4500シリーズには、ACでもDCでも、あらゆる展開シナリオに応じて、データ、音声、およびビデオ アプリケーションに関するお客様の電力要件を満たす電源装置および外部電源デバイスが用意されています（図1）。

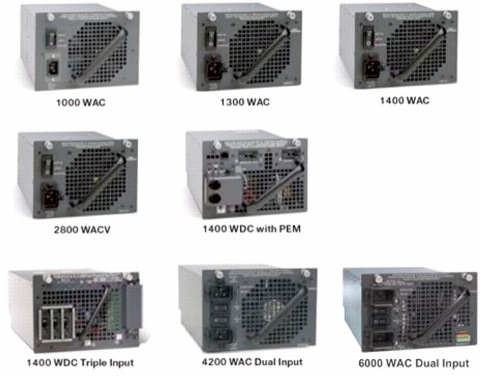

図1 Cisco Catalyst 4500シリーズの電源装置

機能

表4にCisco Catalyst 4500シリーズのデータ専用の電源装置の仕様を示します。

表4 Cisco Catalyst 4500シリーズの電源装置の仕様（データ専用の電源装置）

電源装置 1000 W AC（部品番号：PWR-C45-1000AC） 1400 W AC（部品番号：PWR-C45-1400AC） 1400 W SP DC（部品番号：PWR-C45-1400DC） Cisco IOS®ソフトウェア リリース バージョンの最小要件 12.1(12c)EW 12.2(18)EW 12.2(25)EW Cisco Catalyst OS（オペレーティング システム）ソフトウェア バージョンの最小要件 7.4(1) - - 統合型PoE 非対応（データ専用） 非対応（データ専用） 非対応（データ専用） IEEE 802.3af準拠 非対応 非対応 非対応 入力電流（定格） 12 A @ 100 VAC 5 A @ 240 VAC 16 A @ 100 VAC 7 A @ 240 VAC 2×－48 VDC @ 15 A 1×－48 VDC @ 12.5 A 出力電流（データ） 12 V @ 83.4 A 3.3 V @ 12.2 A 12 V @ 113.4 A 3.3 V @ 12.2 A 12 V @ 1360 W 3.3 V @ 40 W 出力電流（PoE） - - - 出力電力の冗長モード（データ） 1000 W＋40 W 1360 W＋40 W 1400 W＋40 W 出力電力の冗長モード（PoE） - - - 出力電力の結合モード（データ） 1667 W 2473 W 2473 W 出力電力の結合モード（PoE） - - - 発熱量 943 BTU⁄時 1048 BTU⁄時 1048 BTU⁄時 ホールドアップ時間 20 ms 20 ms 20 ms

表5にCisco Catalyst 4500シリーズの電源装置の仕様を示します。

表5 Cisco Catalyst 4500シリーズの電源装置の仕様（データおよび音声）

1300 W ACV（部品番号：PWR-C45-1300ACV） 2800 W ACV（部品番号：PWR-C45-2800ACV） 1400 W DC-P（部品番号：PWR-C45-1400DC-P） 2500 W（部品番号：PWR-4502） Cisco IOS®ソフトウェア リリース バージョンの最小要件 12.1(12c)EW 12.1(12c)EW 12.1(13)EW 12.1(13)EW Cisco Catalyst OS ソフトウェア バージョンの最小要件 7.4(1) 7.4(1) 7.5(1) 7.5(1) 統合型PoE 対応（最大800 W） 対応（最大1400 W） DC電源プラントまたは2台の外部AC電源シェルフに直接接続した場合、最大7500 W（データ用に消費される電力を差し引く） 電源装置ごとに2500 W IEEE 802.3af準拠 対応 対応 対応 対応 入力電流（定格） 16 A @ 100 VAC 7 A @ 240 VAC 16 A @ 200 VAC 31 A @ －60 VDC（データ専用） 180 A @ －48 VDC（PoE） 15 A @ 200 VAC   出力電流（データ） 12 V @ 84.7 A 3.3 V @ 12.5 A 12 V @ 113.3 A 3.3 V @ 12.1 A 12 V @ 120 A 3.3 V @ 10 A －52 VDC @ 50 A（電源装置ごとの総出力） 出力電流（PoE） －50 V @ 16.7 A －50 V @ 28 A －48/－60 VDC @ 140 A －52 VDC @ 50A（電源装置ごとの総出力） 出力電力の冗長モード（データ） 1000 W＋40 W 1360 W＋40 W 1360 W＋40 W 最大1400 W（DC電源装置経由） 出力電力の冗長モード（PoE） 電源装置ごとに最大800 W 電源装置ごとに最大1400 W 最大7500 W（データ用に消費される電力を差し引く） 電源装置ごとに最大2500 W（データ用に消費される電力を差し引く） 出力電力の結合モード（データ） 1667 W 2473 W - - 出力電力の結合モード（PoE） 1333 W（最大） 2333 W - - 発熱量 1568 BTU/時 2387 BTU/時 データ専用：1591 BTU/時 データおよび音声：2905 BTU/時 電源装置ごとに1210 BTU/時 ホールドアップ時間 20 ms 20 ms 4 ms 20 ms サポートされる802.3afクラス2の受電装置の台数 102 179 384 - サポートされる802.3afクラス0および3の受電装置の台数 46 80 384 -

表6にCisco Catalyst 4500シリーズの仕様を示します。

表6 Cisco Catalyst 4500シリーズの仕様

電源装置のインジケータおよびインターフェイス 冷却ファン：ホットスワップ対応ユニットに統合化 良好：グリーン 障害：レッド SNMP（簡易ネットワーク管理プロトコル）対応 環境条件 動作温度：0～40°C（32～104°F） 保管温度：－40～75°C（－40～167°F） 相対湿度：10～90%（結露しないこと） 動作高度：－60～2000 m 適合規格 安全性 UL 60950 CAN/CSA-C22.2 No. 60950 EN 60950 IEC 60950 TS 001 AS/NZS 3260 Electromagnetic Compatibility（EMC;電磁適合性） FCC Part 15（CFR 47）クラスA ICES-003クラスA EN55022クラスA CISPR22クラスA AS/NZS 3548クラスA VCCIクラスA EN 55022 EN 55024 EN 61000-6-1 EN 50082-1 EN 61000-3-2 EN 61000-3-3 ETS 300 386 EMC、安全性、および環境に関する業界基準 GR-63-Core Network Equipment Building Standards（NEBS）レベル3 GR-1089-Coreレベル3 ETS 300 019 Storageクラス1.1 ETS 300 019 Transportationクラス2.3（申請中） ETS 300 019 Stationary Useクラス3.1 ETS 300 386 保証 Cisco Catalyst 4500シリーズの保証期間は90日間です。保証には、Return Materials Authorization（RMA）から10日以内のハードウェア交換が含まれます。 サービスおよびサポート シスコシステムズでは、Cisco Catalyst 4500シリーズのサービスおよびサポートを、直接およびシスコ代理店を通じて提供しています。実装から運用、最適化まで、高度なサービスとテクニカル サポートをご利用いただけます。 テクニカル サポート Cisco SMARTnet® Onlineおよび電話サポートは、お客様の運用スタッフ リソースを補強します。システム ソフトウェアの更新機能のほか、各種のAdvance Replacementハードウェア オプションが用意されています。Cisco SMARTnet Onsiteサポートには、上記に加えてフィールド エンジニアのサービスが含まれます。お客様のスタッフが不足しているために、部品交換作業ができない場合に役立ちます。Cisco SMARTnetサポートの詳細については、次のURLを参照してください。 http://www.cisco.com/jp/service/contact/ 詳細情報 シスコ製品の詳細については、下記までお問い合わせください。 米国およびカナダ：（フリーダイヤル）800 553-NETS (6387) 欧州： 32 2 778 4242 オーストラリア： 612 9935 4107

発注情報

シスコ製品の購入方法の詳細は、「発注方法」、または表7～9を参照してください。

表7 Cisco Catalyst 4500電源装置の発注情報

製品名 部品番号 Cisco Catalyst 4500 1000 W AC電源装置（データ専用） PWR-C45-1000AC Cisco Catalyst 4500 1400 W AC電源装置（データ専用） PWR-C45-1400AC Cisco Catalyst 4500 1300 W AC電源装置（PoE） PWR-C45-1300ACV Cisco Catalyst 4500 2800 W AC電源装置（PoE） PWR-C45-2800ACV Cisco Catalyst 4500 1400 W DC電源装置（PoE） PWR-C45-1400DC-P Cisco Catalyst 4500 1400 W DC SPセントラル オフィス電源装置（トリプル入力） PWR-C45-1400DC 外部AC電源シェルフおよびアクセサリ Cisco Catalyst 4500補助電源シェルフ（2スロット）、電源装置（部品番号：PWR-4502）1基を搭載 WS-P4502-1PSU Cisco Catalyst 4500補助電源シェルフ冗長用電源装置 PWR-4502 補助電源シェルフ用Cisco Catalyst 4500 2 mのDCケーブル セット CAB-4502-DC-2M 補助電源シェルフ用Cisco Catalyst 4500 60 cmのDCケーブル セット CAB-4502-DC-60CM

表8 Cisco Catalyst 4500シリーズの電源コード オプション（データ専用）

電源装置 1000 W AC 1400 W AC 1400 W DC 製品ID PWR-C45-1000AC PWR-C45-1400AC - 欧州 CAB-7KACE= CAB-7513ACE= - 国際仕様 - - - 米国 CAB-7KAC= CAB-7513AC= - オーストラリア CAB-7KACA= CAB-7513ACA= - イタリア CAB-7KACI= CAB-7513ACI= - 英国 CAB-7KACU= CAB-7513ACU= - アルゼンチン CAB-7KACR= CAB-7513ACR= - 南アフリカ - CAB-7513ACSA= -

表9 Cisco Catalyst 4500シリーズの電源コード オプション（データおよび音声）

1300 ACV 2800 W ACV 1400 W DC-P 外部電源装置2500 W 製品ID PWR-C45-1300ACV PWR-C45-2800ACV PWR-C45-1400DC-P PWR-4502 欧州 CAB-7513ACE= CAB-AC-2800W-EU= - CAB-4502AC-EU 国際仕様 適用外 CAB-AC-2800W-INT= - - 米国 CAB-7513AC= CAB-AC-2800W-TWLK= CAB-AC-2800W-6-20= - CAB-4502AC-US オーストラリア CAB-7513ACA= 国際仕様と同じ - - イタリア CAB-7513ACI= 国際仕様と同じ - - 英国 CAB-7513ACU= 国際仕様と同じ - CAB-4502AC-UK アルゼンチン CAB-7513ACR= 国際仕様と同じ - - 南アフリカ CAB-7513ACSA= 国際仕様と同じ - -

* 1300 W ACVおよび1400 W AC電源装置には、2800 W AC電源装置用の電源コードを使用できます。
** 1400 W DC電源装置をシスコの外部AC電源シェルフに接続する場合は、シスコ製のコードが必要です。DC電源に直接接続する場合は、電源に関する各国の規則を確認してください。コードの長さは10 m以内とします。
