Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュール


Cisco® CRS-3 キャリア ルーティング システムは、非常に優れたパフォーマンス、先進のサービス インテリジェンス、環境に配慮した設計、および長寿命のシステムを提供します。Cisco CRS-3 は、多次元のエンジニアリングに基づいたチップセット アーキテクチャである Cisco QuantumFlow Array および独自の自己回復機能を備えた分散オペレーティング システムである Cisco IOS® XR ソフトウェアを搭載しています。


パケットベースのデータ通信は、IP Next-Generation Network（NGN; 次世代ネットワーク）上を多方向に行き交うビデオおよびリッチ メディアに替わりつつあり、企業および消費者にサービスを提供しているパブリック ネットワークおよびプライベート ネットワークの両方の構造的な基盤に過大な負荷を与えています。Cisco CRS-3 は、メディアネット（メディア対応 Cisco IP NGN）の一部となって、中断のない常時稼動運用を実現し、多数のシングルシャーシ フォーム ファクタから大容量のマルチシャーシ システムへ容易に拡張できます。Cisco CRS-3 の設計は、業界最高レベルの効率性を実現しており、電力、冷却、ラックスペースの各リソースの消費を最低限に抑えてインテリジェントかつサービスリッチな帯域幅容量を提供します。CRS-3 は、CRS-1 との下位および上位互換性に基づいて構築されており、今後数十年にわたって既存および未来の投資を保護します。


このデータ シートでは、Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュール（製品番号 20X10GBE-WL-XFP）の製品仕様の詳細について説明します。Cisco CRS ファミリに関する情報や使用可能な他のインターフェイスに関する情報の詳細については、http://www.cisco.com/jp/go/crs/ を参照してください。

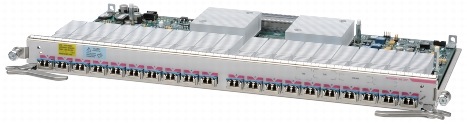

図 1 Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュール

図 1 Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュール


製品仕様


表 1 に、Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュールの仕様を示します。

表 1 製品仕様

機能 説明
シャーシの互換性
  • 現行のすべての Cisco CRS-3 ラインカード シャーシと互換性あり
  • 140G ファブリック カードを搭載した現行のすべての Cisco CRS-1 ラインカード シャーシと互換性あり
  • 動作には Cisco 140G モジュラ サービス カードまたは 140G フォワーディング プロセッサ カードが必要
ソフトウェアの互換性 Cisco IOS XR ソフトウェア リリース 4.0.0 以降
ポート密度
  • PLIM スロットごとに 10 ギガビット イーサネットのポートが 20
  • 最大カード スループット = 140 Gbps
イーサネット
  • カプセル化：ARPA、IEEE 802.2/SAP、IEEE 802.3/SNAP
  • IEEE 802.x フロー制御
  • 802.1q VLAN サポート、ジャンボ フレーム
  • IEEE 802.1p タギング
  • 発信元/宛先 MAC アカウンティングおよび VLAN アカウンティング
  • 全二重動作
  • 802.1Q VLAN 終端
  • ポリシー ドロップ、オーバーサブスクリプション ドロップ、Cyclic Redundancy Check（CRC; 巡回冗長検査）エラー ドロップ、パケット サイズ、ユニキャスト パケット、マルチキャスト パケット、およびブロードキャスト パケット用のポート単位のバイト カウンタおよびパケット カウンタ
  • ポリシー ドロップ、オーバーサブスクリプション ドロップ、ユニキャスト パケット、マルチキャスト パケット、およびブロードキャスト パケット用の VLAN 単位のバイト カウンタおよびパケット カウンタ
  • 有効なバイトおよびドロップしたバイト用のポート単位のバイト カウンタ
  • 設定可能な 10GE LAN/WAN-PHY のサポート
  • Synchronous Ethernet
  • IEEE 1588
パフォーマンス
  • 140 Gbps のラインレート スループット
  • シャーシあたりの IM の最大搭載数：4 スロット（4）、8 スロット（8）、16 スロット（16）
信頼性とアベイラビリティ システムに影響しない、ラインカードの Online Insertion and Removal（OIR; 活性挿抜）のサポート
ネットワーク管理
  • Cisco IOS XR ソフトウェア Command-Line Interface（CLI; コマンドライン インターフェイス）
  • Simple Network Management Protocol（SNMP; 簡易ネットワーク管理プロトコル）
  • Extensible Markup Language（XML）インターフェイス
  • CraftWorks Interface（CWI）
  • Cisco Active Network Abstraction（ANA）
物理寸法
  • Cisco CRS-3 および CRS-1 シャーシの 1 スロットの半分を使用
  • 重量：3.82 kg（8.45 ポンド）
  • 高さ：52.2 cm（20.6 インチ）
  • 奥行：28.4 cm（11.2 インチ）
  • 幅：4.49 cm（1.8 インチ）
電源 150 W
環境条件
  • 保管温度：-40 〜 70°C（-40 〜 158°F）
  • 動作温度：
    • 通常：5 〜 40°C（41 〜 104°F）
    • 短時間：-5 〜 50°C（23 〜 122°F）
  • 相対湿度：
    • 通常：5 〜 85%
    • 短時間：5 〜 90%、ただし、乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと
短時間とは、連続で 96 時間以下、1 年間の合計で 15 日以下であることを意味します （1 年間での合計は 360 時間になりますが、その 1 年間での発生回数は 15 回までです）。

認定および適合規格


表 2 に、Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュールの標準適合規格を示します。

表 2 認定および適合規格

機能 説明
安全規格
  • UL/CSA/IEC/EN 60950-1
  • AS/NZS 60950.1
  • IEC/EN 60825 レーザーの安全性
  • FDA：Code of Federal Regulations（CFR; 米国連邦法）レーザーの安全性
EMI
  • FCC クラス A
  • ICES 003 クラス A
  • AS/NZS CISPR 22 クラス A
  • CISPR 22（EN55022）クラス A
  • VCCI クラス A
  • IEC/EN 61000-3-2：高調波電流
  • IEC/EN 61000-3-3：電圧変動およびフリッカ
イミュニティ（基本規格）
  • IEC/EN-61000-4-2：静電気放電イミュニティ（8 kV 接触、15 kV 大気中）
  • IEC/EN-61000-4-3：放射電磁界イミュニティ（10 V/m）
  • IEC/EN-61000-4-4：電気的ファスト トランジェント イミュニティ（2 kV 電力、1 kV 信号）
  • IEC/EN-61000-4-5：サージ AC ポート（4 kV CM、2 kV DM）
  • IEC/EN-61000-4-5：シグナル ポート（1 kV）
  • IEC/EN-61000-4-5：サージ DC ポート（1 kV）
  • IEC/EN-61000-4-6：伝導妨害に対するイミュニティ（10 Vrms） IEC/EN-61000-4-8：電源周波数磁界イミュニティ（30 A/m）
  • IEC/EN-61000-4-11：電圧ディップ、短時間停電、電圧変異
ETSI および EN
  • EN300 386：電気通信ネットワーク機器（EMC） EN55022：情報処理機器（エミッション） EN55024：情報処理機器（イミュニティ）
  • EN50082-1/EN-61000-6-1：一般イミュニティ規格
Network Equipment Building Standards（NEBS）
  • この製品は、次の要件を満たす設計になっています（認可申請中）。
  • SR-3580：NEBS 基準レベル（レベル 3）
  • GR-1089-CORE：NEBS EMC および安全性
  • GR-63-CORE：NEBS 物理的保護

その他の仕様


表 3 その他の仕様

ギガビット イーサネット XFP 光ファイバ 最大距離
10 ギガビット イーサネット短距離（SR）光ファイバ（マルチモード ファイバ） 300 m
10 ギガビット イーサネット長距離（LR）光ファイバ（シングルモード ファイバ） 10 km（6.2 マイル）
10 ギガビット イーサネット拡張距離（ER）光ファイバ（シングルモード ファイバ） 40 km（25 マイル）
10 ギガビット イーサネット ロングホール（ZR）光ファイバ（シングルモード ファイバ） 80 km（50 マイル）


発注情報


シスコ製品の購入方法については、最寄りのシスコ代理店にお問い合わせいただくか、「購入案内」を参照してください。ご注文時には、表 4 の発注情報をお使いください。

表 4 発注情報

製品部品番号 製品名
20X10GBE-WL-XFP Cisco CRS-3 20 ポート 10GbE LAN/WAN-PHY インターフェイス モジュール
XFP-10G-MM-SR Cisco 10 ギガビット イーサネット SR（300 m）光ファイバ
XFP-10GLR-OC192SR-L Cisco 10 ギガビット イーサネット LR（10 km）光ファイバ
XFP-10GER-OC192IR-L Cisco 10 ギガビット イーサネット ER（40 km）光ファイバ
XFP-10GZR-OC192LR Cisco 10 ギガビット イーサネット ZR（80 km）光ファイバ

シスコのサービス


シスコのサービスは、ネットワーク、アプリケーション、およびそれらの利用者の連携を強化します。

現在、人々、情報、アイデアのより効率的な統合を必要とする世界において、ネットワークは戦略的なプラットフォームになっています。ビジネス ニーズとチャンスに合致したソリューションをサービスと製品の組み合わせで実現したとき、ネットワークはより効率的に機能します。

サービスに対するシスコ独自のライフサイクル アプローチは、優れたサービスを保証するために、ネットワークのライフサイクルの各段階で必要なアクティビティを定めています。コラボレーション提供手法により、シスコのスタッフ、高いスキルを持つパートナーのネットワーク、およびお客様をひとつにし、最高の結果を実現します。

関連情報


Cisco CRS-3 20 ポート 10GE LAN/WAN-PHY インターフェイス モジュールの詳細については、最寄りのシスコ代理店にお問い合わせいただくか、http://www.cisco.com/jp/go/crs/ を参照してください。
