データ シートCisco ASR 1000 シリーズ エンベデッド サービス プロセッサ製品の概要Cisco® ASR 1000 シリーズ エンベデッド サービス プロセッサ（ESP）は、Cisco QuantumFlow Processor を使用し、シリコン レベルで次世代のフォワーディングおよびキューイングを実現します。 Cisco ASR 1000 シリーズ ESP には 5 Gbps、10 Gbps、10-N Gbps、20 Gbps の 4 種類（製品番号 ASR1000-ESP5、ASR1000-ESP10、ASR1000-ESP10-N、および ASR1000-ESP20）があり、Cisco ASR 1000 シリーズ アグリゲーション サービス ルータの集中型フォワーディング エンジンとして 4 つのオプションを提供します。また、ASR 1002-Fixed には、スループットが 2.5 Gbps の非モジュラ型固定 ESP が含まれます。 Cisco ASR1000-ESP10-N は、ASR1000-ESP10 の非暗号化バージョンです。ASR1000-ESP10-N では、暗号化されていない Cisco IOS® ソフトウェア イメージのみがサポートされ、IPSec などの暗号化機能はサポートされません。将来のリリースでは、SSH、SSL、SNMPv3 などのセキュアなネットワーク管理機能がサポートされる可能性があります。 Cisco ASR 1000 シリーズ ESP はデータ プレーンの処理タスク、およびここを通過するすべてのネットワーク フローの処理を担います。このモジュールは、MAC の分類、レイヤ 2 およびレイヤ 3 フォワーディング、QoS（Quality of Service）の分類、ポリシングとシェーピング、セキュリティ アクセス コントロール リスト（ACL）、VPN、ロード バランシング、および NetFlow を含めて、基本的なパケット ルーティング操作のすべてを実行します。また、ファイアウォール、Network Based Application Recognition（NBAR）、Network Address Translation（NAT; ネットワーク アドレス変換）、および柔軟なパターン マッチなどの機能も担当します。 Cisco ASR 1002-Fixed は、シャーシに統合される 2.5 Gbps の ESP をサポートする唯一のシャーシです。5 Gbps の Cisco ASR 1000 シリーズ ESP（ASR1000-ESP5）は、5 Gbps の帯域幅をサポートし、Cisco ASR 1002 ルータ シャーシとの組み合わせのみがサポートされます。10 Gbps の Cisco ASR 1000 シリーズ ESP（ASR1000-ESP10 および ASR1000-ESP10-N。図 1）は、10 Gbps の帯域幅をサポートし、Cisco ASR 1000 シリーズのすべてのシャーシでサポートされます。また、1+1 冗長性を必要とする顧客のネットワークに配置することもできます。1 20 Gbps の Cisco ASR 1000 シリーズ ESP（ASR1000-ESP20）は、20 Gbps の帯域幅をサポートし、Cisco ASR 1004 および ASR 1006 ルータ シャーシでサポートされます。また、1+1 冗長性を必要とする顧客のネットワークに配置することもできます。 20 Gbps ESP のパフォーマンスの特徴として、ハードウェア支援のポリシング、約 8 Gbps の暗号化機能、ジッタおよび遅延を最小化するマルチキャスト パケット複製を挙げることができます。10 Gbps ESP の暗号化機能は、4 Gbps を定格としており、5 Gbps ESP は 1.8 Gbps、2.5 Gbps ESP は 1.0 Gbps を定格としています。ASR1000-ESP10-N のパフォーマンス特性は ASR1000-ESP10 と同等ですが、暗号化サービスはサポートしません。

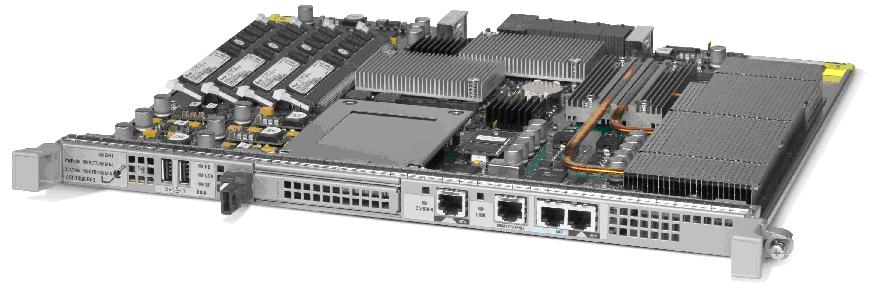

図 1 Cisco ASR 1000 シリーズ ESP（10 Gbps） アプリケーションシスコの 2.5 Gbps ESP、5 Gbps ESP、10 Gbps ESP、10-N Gbps ESP、および 20 Gbps ESP を使用すると、以下のソリューションを実現できます。
パフォーマンスおよびスケール表 1 は、5 Gbps の Cisco ASR 1000 シリーズ ESP モジュールが提供するパフォーマンスおよびスケールの特徴を示しています。 表 1 ASR1000 ESP5 パフォーマンスとスケール
* この製品は、Cavium Networks 社開発のソフトウェアを搭載しています。 表 2 は、10 Gbps の Cisco ASR 1000 シリーズ ESP モジュールが提供するパフォーマンスおよびスケールの特徴を示しています。 表 2 ASR1000-ESP10 および ASR1000-ESP10-N のパフォーマンスとスケール
* この製品は、Cavium Networks 社開発のソフトウェアを搭載しています。 表 3 は、10 Gbps の Cisco ASR 1000 シリーズ ESP モジュールが提供するパフォーマンスおよびスケールの特徴を示しています。 表 3 ASR1000 ESP20 パフォーマンスとスケール
* この製品は、Cavium Networks 社開発のソフトウェアを搭載しています。 ブロードバンド、サービス プロバイダー エッジ、およびエンタープライズの各展開方法に該当するソフトウェア機能と利点については、Cisco ASR 1000 シリーズ ルーティング プロセッサのデータシートを参照してください。 製品の仕様表 4 は、5 Gbps、10 Gbps、10-N Gbps、および 20 Gbps の Cisco ASR 1000 シリーズ ESP モジュールの仕様を示しています。 表 4 Cisco ASR 1000-ESP5、ASR 1000-ESP10、ASR1000-ESP10-N、および ASR 1000-ESP20 の仕様
システム要件表 5 はシステム要件を示しています。 表 5 システム要件
発注情報シスコ製品の購入方法の詳細については、「購入方法」（http://www.cisco.com/jp/ordering/index.shtml）を参照してください。表 6 に発注情報を示します。 なお、ハードウェアの互換性については、表 7、表 8、および表 9 を参照してください。ソフトウェアの互換性については、表 10 を参照してください。 ソフトウェアをダウンロードするには、Cisco Software Center（http://www.cisco.com/web/JP/support/loc/download/index.html）にアクセスしてください。 表 6 発注情報
表 7 ASR1000-ESP2.5 互換のハードウェア
表 8 ASR1000-ESP5 互換のハードウェア
表 9 Cisco ASR1000-ESP10 および ASR1000-ESP10-N 互換のハードウェア
*2 つの ASR1000-ESP10 モジュールを使用して構成した場合、1+1 冗長性をサポート 表 10 ASR1000-ESP20 互換のハードウェア
*2 つの ASR1000-ESP10 モジュールを使用して構成した場合、1+1 冗長性をサポート 表 11 互換性のあるソフトウェア
サービスおよびサポートシスコは、お客様がそのネットワーク サービスを最大限に活用できるよう、各種サービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツールを独自に組み合わせたかたちで提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワーク インテリジェンスの強化や事業拡張を進めていただくために、シスコのサービスを是非お役立てください。シスコ サービスの詳細については、「シスコ テクニカル サポート」または「シスコ サポート プログラム」を参照してください。 関連情報Cisco ASR 1000 シリーズまたは ESP について詳しくは、http://www.cisco.com/jp/go/asr1000/ を参照するか、最寄のシスコ代理店にお問い合わせください。 1表 4 の耐障害構成を参照してください。
2この製品は、Cavium Networks 社開発のソフトウェアを搭載しています。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
