Cisco ASR 1000 シリーズ SPA インターフェイスプロセッサ

製品の概要

Cisco® I-Flex は Shared Port Adapter（SPA;共有ポートアダプタ）と SPA Interface Processor（SIP;SPAインターフェイスプロセッサ）を組み合わせた革新的なプログラマブルインターフェイスプロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラポートアダプタは、シスコのルーティングプラットフォーム間で共有可能となっているため、企業およびサービスプロバイダーのネットワークへの投資を保護します。I-Flex は、接続オプションを柔軟に活用できる設計になっているほか、ラインレートのパフォーマンスを提供するプログラマブルインターフェイスプロセッサによる高度なサービスインテリジェンスを備えています。Cisco I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアムサービスを提供するための豊富なQoS（サービス品質）機能のセットを提供します。

このデータシートでは、Cisco ASR 1002 ルータ、Cisco ASR 1004 ルータ、および Cisco ASR 1006 ルータの 3 種類のシャーシから構成される Cisco ASR 1000 シリーズアグリゲーションサービスルータプラットフォーム上でサポートされる Cisco ASR 1000 シリーズ共有ポートアダプタインターフェイスプロセッサ（SIP）の仕様を説明します。SIP はCisco ASR 1002 シャーシには内蔵されており、Cisco ASR 1004 および Cisco ASR 1006 シャーシではモジュラコンポーネントとしてサポートされます。Cisco ASR 1000 シリーズ用として提供される SIP（ASR1000-SIP10）は最大 10 Gpbs のスループットをサポートします。

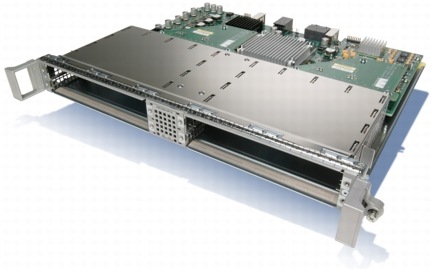

図 1 Cisco ASR 1000 シリーズ SIP
※ 画像をクリックすると、大きく表示されます。

Cisco ASR 1000 シリーズ SIP は、高パフォーマンスでインテリジェントなワイドエリアネットワーク（WAN）およびメトロポリタンエリアネットワーク（MAN）サービスを実現します。これにより、企業およびサービスプロバイダーは、スケーラビリティとパフォーマンスを十分に活用しながら、SPA ポートフォリオが提供する WAN 集約と接続性に関する多数のオプションを活用できます。Cisco ASR 1000 シリーズ SIP は、SPA の物理的終端を提供し、最大 4 つの Cisco シングルハイト SPA および 2 つの Cisco ダブルハイト SPA を収納し、イーサネット、ATM、Packet over SONET/SDH（PoS）およびシリアルインターフェイスをサポートします。

中央集中型フォワーディングアーキテクチャ上に構築された Cisco ASR 1000 プラットフォームでは、SIP はフォワーディングの決定は行わず、イングレスの分類およびバッファリング機能を実行した後、パケット処理を担当する Cisco ASR 1000 エンベデッドサービスプロセッサ（ESP）にトラフィックを送信します。トラフィックが ESP に到着すると、ESP に組み込まれた Cisco QuantumFlow Processor（QFP）により、イングレスおよびイーグレスに階層化された QoS 処理がさらに実行されます。SIP にはネットワーククロック回路が組み込まれており、ルートプロセッサ（RP）および共有ポートアダプタ（SPA）間でクロック情報を受信および配布します。また、Cisco ASR 1000 シリーズのモジュラー型ソフトウェアアーキテクチャにより、同じ SIP にインストールされている他の SPA や、同じシャーシにインストールされている他の SPA の稼動に影響を与えることなく、個々の SPA をアップグレードすることができます。

機能と利点

表 1 Cisco ASR 1000 シリーズエンタープライズアーキテクチャ

機能	利点
機能
QoS	レイヤ 2 またはレイヤ 3 のヘッダー情報に基づいて入力の分類とバッファリングを提供します。エンベデッドサービスプロセッサ（ESP）上の QuantumFlow Processor（QFP）により入力と出力に対する階層化された QoS 処理が実行されます。
クロックの配布	SPA に配布する Stratum-3 クロック参照を提供し、ラインクロックを回復します。
Online Insertion and Removal（OIR; 活性挿抜）	SIP および SIP にインストールされた SPA のアベイラビリティの向上と運用上の利便性を提供します。
モジュラ性
ソフトウェアのハイアベイラビリティ	同じシステム内の他の SIP および SPA の稼動に影響を与えることなく SIP および SPA ソフトウェアをアップグレードおよびダウングレードできます。
インターフェイスの柔軟性	高密度の集約を実現し、イーサネット、ATM、Packet Over Sonet/SDH（POS）、およびシリアルなどの多様なインターフェイスタイプの組み合わせを可能にします。
インターフェイスの密度	最大 4 つのシングルハイト SPA および 2 つのダブルハイト SPA、およびその間の任意の組み合わせをサポートします。
投資の保護	シスコのルータポートフォリオ間での SPA の再利用、およびビジネスの成長に合わせた投資を可能にします。

製品の仕様

表 2 は Cisco ASR 1000 シリーズ SIP の製品仕様を示しています。

表 2 ASR 1000 シリーズ：シャーシの比較および仕様


製品の互換性	Cisco ASR 1000 シリーズ
ソフトウェアの互換性	Cisco IOS® XE オペレーティングシステム
カード、ポート、およびスロット	最大 4 つのシングルハイト SPA または 2 つのダブルハイト SPA、または 1 つのダブルハイトと 2 つのシングルハイト SPA の組み合わせ
接続性	バックプレーンとの 10 Gbps の接続
バッファ	128 MB イングレスバッファ 72 MB イーグレスバッファ
信頼性とアベイラビリティ	活性挿抜（OIR）
MIB	ENTITY-MIB CISCO-ENTITY-ALARM-MIB CISCO-ENTITY-FRU-CONTROL-MIB ENTITY-SENSOR-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-PROCESS-MIB
プログラミングインターフェイス	コマンドラインインターフェイス（CLI）
物理寸法（高さ × 幅 × 奥行）および重量	（高さ × 幅 × 奥行）：1.630 × 16.725 × 14.187 インチ重量：8.5 ポンド
消費電力	10 Gbps SIP の最大電力消費量 79W 4 つの SPA の場合の最大電力消費量 159W
LED	10 Gbps SIP のステータス LED 緑：SPA ドライバが起動されて実行中で、すべてのクリティカルプロセスが実行されている赤：エラーがあるか、またはカードの起動中黄：ESP オペレーティングシステムのダウンロードおよびブート中に ROMmon が実行中 10 Gbps SIP の電源の LED オフ：カードの電源がオフ緑：電源はすべて許容範囲内
環境	保管時温度：–40 ～ 70°C（ –38 ～ 150°F）動作時温度、公称：5 ～ 40°C（41 ～ 104°F）動作時温度、短期間：–5 ～ 55°C（23 ～ 131°F）保管時相対湿度：5 ～ 95% 相対湿度動作時湿度、公称：5 ～ 85% 相対湿度動作時湿度、短期間：5 ～ 90% 相対湿度動作時高度：–60 ～ 4000m（最大 2000m で IEC/EN/UL/CSA 60950 要件に準拠）
サポートされる SPA	サポートについては ASR 1000 シリーズ SPA のデータシートを参照してください。
法規制および安全性	CE マーキング UL60950-1 CSA C22.2 No. 60950-1-03 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 EMC
標準	Telecommunications ITU-T G.610 ITU-T G.703 ITU-T G.707 ITU-T G.783 セクション 9 ～ 10 ITU-T G.784 ITU-T G.803 ITU-T G.813 ITU-T G.825 ITU-T G.826 ITU-T G.841 ITU-T G.957 表 3 ITU-T G.958 ITU-T I.361 ITU-T I.363 ITU I.432 ITU-T Q.2110 ITU-T Q.2130 ITU-T Q.2140 ITU-T Q.2931 ITU-T O.151 ITU-T O.171 ETSI ETS 300 417-1-1 ACA TS 026（1997） BABT/TC/139（ドラフト 1e）

システム要件

表 3 は Cisco ASR 1000 シリーズ SIP のシステム要件を示しています。

表 3 システム要件

システム要件
ハードウェア	Cisco ASR 1004 Cisco ASR 1006
ソフトウェア	Cisco IOS XE オペレーティングシステム

発注情報

発注には、表 4 を参照のうえ、シスコの注文入力用ホームページをご利用ください。ソフトウェアをダウンロードする場合は、Cisco Software Center をご利用ください。

表 4 発注情報

製品名	製品番号
Cisco ASR 1000 シリーズ SPA インターフェイスプロセッサ 10G	ASR-1000-SIP10
Cisco ASR 1000 シリーズ SPA インターフェイスプロセッサ 10G、スペア	ASR-1000-SIP10=

追加情報

Cisco ASR 1000 シリーズ SIP の詳細情報については、http://www.cisco.com/jp/go/asr1000/ をご覧ください。

Cisco SPA/SIP ポートフォリオの詳細情報については、http://www.cisco.com/jp/go/spa/ をご覧ください。
