Cisco Unified Service Monitor 2.0.1


注意:本製品は既に生産/販売を終了しております。



データ シート





Cisco Unified Service Monitor 2.0.1


シスコ ユニファイド コミュニケーションは、音声、ビデオ、データ、モバイル製品およびアプリケーションから成る包括的な IP コミュニケーション システムです。効率性に優れたセキュアでパーソナルなコミュニケーションが実現するため、売上げと利益をすぐに向上させることができます。また、新しいコミュニケーション方式により、人々を結び付けることができます。ビジネスは常にユーザとともに移動し、セキュリティは万全に配備され、情報はいつでもどこでも必要なときに入手することができます。シスコ ユニファイド コミュニケーションは、ネットワーク インフラストラクチャ、セキュリティ、モビリティ、ネットワーク管理製品、ライフサイクル サービス、フレキシブルな展開とアウトソース管理オプション、エンドユーザとパートナーの財務パッケージ、およびサードパーティ製のコミュニケーション アプリケーションで構成される統合型ソリューションです。

シスコ ユニファイド コミュニケーション管理製品の 1 つである Cisco Unified Service Monitor 2.0.1 は、シスコ ユニファイド コミュニケーション ソリューションにおける音声品質のモニタリングと評価を行う費用有効で信頼性の高いツールです。シスコ ユニファイド コミュニケーション システムによって処理されるアクティブ コールを継続的に監視し、Mean Opinion Score(MOS)で表されるコールの音声品質が、ユーザ定義の品質基準を満たさない場合は、ほぼリアルタイムで通知します。Cisco Unified Service Monitor は、システムによって計測されたユーザ エクスペリエンスを示す各種レポートも提供し、音声品質の問題に最も影響されやすいエンドポイントを報告します。Cisco Unified Service Monitor 2.0.1 では、デバイスやコーデックの種類に応じて、それぞれ異なるしきい値に基づくアラートも設定できます。そのほかに Cisco Unified Communications Manager 6.0 のサポートも組み込まれ、レポート データのエクスポート機能も拡張されています。


製品概要

Cisco Unified Service Monitor 2.0.1 は、シスコ ユニファイド コミュニケーション システム上のアクティブ コールに関するユーザ エクスペリエンス メトリックの監視、評価、およびレポート生成を実行します。音声品質の問題をトラブルシューティングする際に役立つ、音声の不具合に関する総合的なリストを提供します。システムが生成するユーザ エクスペリエンス レポートでは、音声品質の問題に影響される頻度が高いエンドポイント(電話、ゲートウェイ)のリストと詳細情報も提供されます。

Cisco Unified Service Monitor 2.0.1 には、デバイスおよびコーデックの種類に基づいてしきい値を設定する機能、Cisco Unified Communications Manager 6.0 のサポート、およびレポート データ エクスポートの拡張機能も含まれています。

Cisco Unified Service Monitor 2.0.1のハードウェアおよびソフトウェア コンポーネントは次のとおりです。

  • Cisco 1040 センサー - エンドポイント(IP フォン、ゲートウェイ、またはボイスメール システム)の付近に配置し、コール品質を監視して評価し、アクティブ コールに関する情報をほぼリアルタイムでレポートします。
  • Cisco Unified Service Monitor ソフトウェア - Windows 2003 Server プラットフォームで動作し、Cisco 1040 センサーのほかに、Cisco Unified CallManager 4.2 または Cisco Unified Communications Manager 5.0/6.0 システムから音声品質情報を受信します。MOS しきい値は、コーデックごとに設定できます。MOS しきい値を超過すると、Cisco Unified Operations Manager などのアップストリーム アプリケーションにアラートが送信されます。音声品質の問題に影響される頻度が高いエンドポイントを特定し、サービス品質のエクスペリエンスをシステム レベルで把握できます。

Cisco 1040 センサーの音声品質計測機能は、Cisco Unified CallManager 3.3、4.0、4.1、4.2、Cisco Unified Communications Manager 4.3、5.0、5.1、6.0、および Cisco Unified Communications Manager Express 環境で使用することができ、Cisco Unified IP Phone と他の Cisco Unified IP Phone、または音声ゲートウェイ/ボイスメール システムとの間で行われるアクティブ コールの音声品質を調べることができます。Cisco 1040 センサーは、Cisco Unified IP Phone と他の Cisco Unified IP Phone、または音声ゲートウェイ/ボイスメール システムとの間で行われるアクティブ コールの音声品質をほぼリアルタイムで計測できますが、Cisco Unified CallManager 4.2 および Cisco Unified Communications Manager 4.3、5.0、5.1 以上の環境でサポートされる Cisco Voice Transmission Quality(VTQ)を使用すると、VTQ をサポートするすべてのエンドポイント(Cisco Unified IP Phone 794x、796x、または 797x)からのすべてのコールについて、連続的に音声品質を計測できます。VTQ は、ITU P.564 規格に定められているエンドポイント MOS 推定アルゴリズムです。VTQ スコアは、実質的なパケット損失によって引き起こされる「平均的なユーザ」の不快感の重み付き推定値を表します。Cisco 1040 センサーの機能と VTQ サポートを組み合わせると、主要な Cisco Unified IP Phone(たとえば経営陣や重要ユーザの IP フォン)を監視する、総合的な音声品質計測機能がリアルタイムで提供され、システム内のすべてのコールについて音声品質を追跡できます。


アプリケーション

電話台数が 5000 までの環境

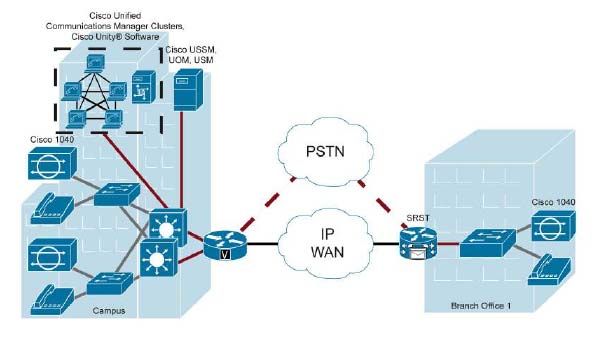

電話台数が 5000 までの環境(図 1)では、Cisco Unified Service Monitor(Cisco USM)2.0.1、Cisco Unified Operations Manager(Cisco UOM)2.0.1、および Cisco Unified Service Statistics Manager(Cisco USSM)1.0 を同じ Windows 2003 サーバに配置できます。1 回のインストール プロセスで、必要なコンポーネントがすべてインストールされます。

図 1 電話台数が 5000 までの環境

図 1 電話台数が 5000 までの環境
※ 画像をクリックすると、大きく表示されます。popup_icon


電話台数が 5000 超の環境

電話台数が 5000 を超える大規模な環境(図 2)向けには、Cisco Unified Service Monitor と Cisco Unified Operations Manager 2.0.1 をそれぞれ別のサーバに配置することを推奨します。Cisco Unified Service Monitor 2.0.1 は、中央に配置することも、規模に応じて分散形式で配置することもできます。Cisco Unified Service Monitor 2.0.1 のインスタンスごとに、マルチサイトおよびマルチクラスタのシスコ ユニファイド コミュニケーション システムを管理できます。Simple Network Management Protocol(SNMP; 簡易ネットワーク管理プロトコル)トラップ、Syslog 通知、および E メール メッセージを使用して、監視対象のネットワークの状態をリアルタイムで通知するノースバウンド インターフェイスを介して、Cisco Unified Operations Manager 2.0.1 および Cisco Unified Service Monitor 2.0.1 を、より上位のネットワーク モニタリング エンティティ(マネージャのマネージャなど)に統合することができます。

図 2 電話台数が 5000 超の環境

図 2 電話台数が 5000 超の環境
※ 画像をクリックすると、大きく表示されます。popup_icon

機能と利点

表 1 に、Cisco Unified Service Monitor 2.0.1 の主な機能を示します。

表 1 Cisco Unified Service Monitor 2.0.1 の機能

機能 説明
リアルタイムの音声品質モニタリングおよびアラート Cisco 1040 センサー ベースのソリューションでは、監視対象のアクティブ コールに関するリアルタイムのユーザ エクスペリエンス メトリック(MOS で表示)を 60 秒ごとに提供します。

IP フォン ベースの Cisco VTQ ソリューション(Cisco Unified CallManager バージョン 4.2 Cisco Unified Communications Manager 4.3、5.0、5.1 以上)では、ネットワーク内のすべてのアクティブ コールの終わりに、ユーザ エクスペリエンス メトリック(MOS で表示)を提供します。

リアルタイムの音声品質アラート Cisco 1040 センサーの音声品質計測アプローチを使用して、ユーザ エクスペリエンスをキャプチャし、分析し、60 秒ごとに MOS 値としてレポートします。
インストールと使用の簡易性 Cisco 1040 センサーは、Cisco Unified IP Phone と同様の方法で簡単に配置できます。Cisco 1040 センサーは業界標準の IEEE 802.3af Power over Ethernet(PoE; イーサネット経由の電源供給)をサポートしています。Cisco 1040 センサーは DHCP および TFTP 標準プロトコルを使用して、構成情報をロードします。Cisco Unified Service Monitor は Skinny Client Control Protocol(SCCP)を使用して、継続的な運用を確保します。
最も影響されるエンドポイントに関するレポート このレポートにより、音声品質に問題のあるエンドポイントを特定することができます。
トラブルシューティング Cisco Unified Operations Manager との緊密な統合により、 Cisco IOS® の IP Service-Level Agreements(SLA; サービス レベル契約)機能を使用して合成音声トラフィックをシミュレートし、エンドポイントと接続先デバイス間のパス解析を実行することができます。
スケーラビリティ Cisco Unified Service Monitor 2.0.1 の 1 つのインスタンスで、該当するライセンスがある場合、最大 30,000 台の Cisco Unified IP Phone または最大 30 の Cisco Unified Communications Manager クラスタをサポート可能です。
ノースバウンド インターフェイス Cisco Unified Operations Manager または「マネージャのマネージャ」アプリケーションに送信可能な SNMP トラップ通知をサポートします。
場所、コーデック、およびデバイス タイプに基づく、しきい値のカスタマイズ 各コーデックに対応するデフォルトのしきい値のある、プラグアンドプレイ セットアップ。

エンドポイントの場所やデバイス タイプに基づいて、しきい値の設定をカスタマイズできます。




Cisco 1040 センサーの仕様

図 3 に Cisco 1040 センサーを示します。

図 3 Cisco 1040 センサー

図 3 Cisco 1040 センサー

Cisco 1040 センサーの仕様は次のとおりです。

  • 802.3af PoE 準拠
  • ITU G107 R 値を使用して MOS を計算
  • FCC クラス B 認定済み
  • 最大 100 の RTP ストリームを同時にサポート
  • 2 つの 10/100 イーサネット インターフェイス(1 つは管理用、もう 1 つは SPAN ポート用)
  • Cisco Discovery Protocol(CDP; シスコ検出プロトコル)をサポート
  • 外部電源アダプタをサポート
  • 60 秒ごとにユーザ エクスペリエンスを監視してレポート

製品アーキテクチャ

Cisco Unified Service Monitor 2.0.1 は、ネットワーク内のすべてのアクティブ音声コールに関連するユーザ エクスペリエンス メトリックを提供します。この計測は、Cisco Unified IP Phone(および VTQ をサポートする他のシステム要素)に実装されている IP フォンベース VTQ のサポートと、Cisco 1040 センサー ソリューションによるアクティブ音声コールのリアルタイム モニタリングを使用して、システム レベルで実行されます。Cisco Unified Service Monitor 2.0.1 は、同じサーバで VTQ および Cisco 1040 センサーによる音声品質の計測の両方をサポートし、総合的な音声品質の計測を提供します。VTQ による音声品質の計測では、Cisco Unified Service Monitor 2.0.1 ライセンス 1 つで、最大 30,000 台の Cisco Unified IP Phone または 30 のクラスタ(どちらか先に上限に達した方)がサポートされます。音声品質をほぼリアルタイムで計測するために、Cisco Unified Service Monitor のインスタンスごとに最大 50 台のセンサーがサポートされ、センサーごとに 100 の RTP ストリームを同時に監視できます。

VTQ ソリューションでは、Cisco Unified CallManager Release 4.2 および Cisco Unified Communications Manager 4.3、5.0、5.1 以上に登録したエンドポイント(Cisco Unified IP Phones 796x、794x、797x)は、コールの終了時に、音声の損失メトリックを Call Management Record(CMR)でレポートします。これらのレコードは、呼詳細レコード(CDR)とともに、解析のため Service Monitor ソフトウェアによって収集されます。

Cisco 1040 センサーは、音声特有の RTP データ ストリームをモニタして、MOS を算出します。Cisco 1040 センサーは、Cisco Unified IP Phone、ゲートウェイ、またはボイス メールなどのテレフォニー サービスに最も近いシスコ製スイッチに導入して、RTP ストリームをモニタおよび分析します。センサーは Cisco Unified IP Phone と同様の方法で自身を設定します。Cisco 1040 センサーは、Cisco Unified IP Phone と同様に、IEEE 802.3af に準拠した PoE を使用し、TFTP サーバ(ほかのシスコの IP テレフォニー コンポーネントが使用するものと同じものを利用可能)から設定情報をダウンロードして取得します。

また、SCCP を利用して Cisco Unified Service Monitor ソフトウェア コンポーネントとの継続的な通信を保証します。


製品仕様

表 2 に、製品仕様を示します。

表 2 製品仕様(Cisco Unified Service Monitor Server)

説明 仕様
製品の互換性 Cisco Unified CallManager(3.x、4.0、4.1、4.2)および Cisco Unified Communications Manager (4.3、5.0、5.1、6.0)、Cisco Unified Communications Manager Express、Cisco Unity システム、Cisco Unity Connection、Cisco Unity Express、Cisco Unified Contact Center、Cisco Unified Contact Center Express、Cisco Unified MeetingPlace® Express、および Cisco Conference Connection で構成されるシスコ ユニファイド コミュニケーション システム
ソフトウェアの互換性 Windows 2003 Server - ユーザ インターフェイスは、Windows 2003 および Windows XP プラットフォーム上の Microsoft Internet Explorer 6.0/7.0 を使用してアクセス可能
プロトコル Service Monitor 2.0.1 ソフトウェアを使用する Cisco 1040 センサーへの登録に SCCP を使用。エンドポイントの IP アドレスと電話番号の相関付けに HTTP を使用
機能 VTQ ソリューションによるシステムレベルの音声品質の計測。Cisco 1040 センサーによる、ほぼリアルタイムの音声品質の計測。コーデック、アラート、音声品質情報のレポートに基づいてしきい値を設定可能



発注情報

シスコ製品の購入方法の詳細は、「購入案内」を参照してください。


関連情報

Cisco Unified Service Monitor 2.0.1の関連情報については、 http://www.cisco.com/jp/product/hs/netmgt/cwicsm をご覧ください。
