Cisco uBR10012 用 Cisco 5x20H ブロードバンド プロセッシング エンジン(BPE)

データ シート





Cisco uBR10012 用 Cisco 5x20H ブロードバンド プロセッシング エンジン(BPE)


Cisco uBR10012 ユニバーサル ブロードバンド ルータ用の Cisco® 5x20H ブロードバンド プロセッシング エンジン(BPE)は、業界最高クラスのポート密度、高度な RF 機能セット、次世代の Advanced Time Division Multiple Access(A-TDMA)機能、DOCSIS® および European DOCSIS(EuroDOCSIS)のサポートといったさまざまな機能を 1 枚のラインカードに集約した製品です(図 1)。Cisco 5x20H BPE は、Cisco 5x20U ブロードバンド プロセッシング エンジンのメモリとプロセッサを強化したアップデート製品です。また、このラインカードは、日本国内での DOCSIS 運用に対応するために、拡張 DOCSIS としてアップストリーム周波数 5 ~ 55 MHz およびダウンストリーム周波数 70 ~ 860 MHz もサポートしています。

Cisco 5x20H BPE(図 1)は、ケーブル事業者の拡大を続けるサービスおよび運用上のニーズに対応します。Cisco 5x20H BPE は、高度な機能とスケーラブルなアーキテクチャを備えており、増加する加入者に対してキャリア クラスの IP ベースのデータ、音声、およびビデオ サービスを提供するという課題に直面しているケーブル事業者にとって、理想的な製品です。Cisco 5x20H BPE は、Cisco uBR10012 用の Cisco 1 Gbps Wideband Shared Port Adapter(SPA; 共有ポート アダプタ)および 1 Gbps Wideband Shared Port Adapter 用の Cisco SPA インターフェイス プロセッサと連携して動作します。

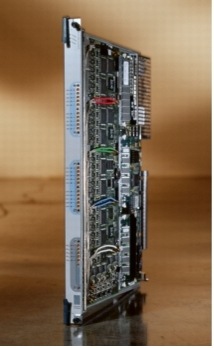

図 1. Cisco 5x20H BPE

図 1 Cisco 5x20H BPE


製品概要

Cisco 5x20H BPE は、次のような Cable Modem Termination System(CMTS)の機能を実行する uBR10012 のケーブル インターフェイス ラインカードです。

  • 物理層(PHY)RF インターフェイス(アップストリーム バースト復調、ダウンストリーム復調、RF アップコンバージョン)
  • Media Access Control(MAC; メディア アクセス制御)処理(モデム登録、転送タイミングのスケジューリング、レイヤ 2 QoS)
  • オンボードのパケット処理


統合性が高く、堅牢な RF フロントエンドと、業界最先端の DOCSIS/EuroDOCSIS ベース ネットワーク処理エンジンを実装した Cisco 5x20H BPE を利用すれば、データ、音声、およびビデオ サービスを提供するケーブル プラントにおいて、IP パケット送受信のパフォーマンス、信頼性、および安全性が大幅に向上します。このカードでサポートされている機能は次のとおりです。

  • DOCSIS:EIA-S542 および ITU J.83 Annex B 規格準拠の標準(STD)、Harmonic Related Carrier(HRC)、または Incremental Related Carrier(IRC)周波数計画による、6 MHz の National Television Systems Committee(NTSC)チャネルの運用。このカードは、88 ~ 860 MHz のダウンストリーム チャネル、および 5 ~ 42 MHz のアップストリーム チャネルをサポートしています。
  • Euro-DOCSIS:ITU J.83 Annex A 規格に準拠した 8 MHz の Phase Alternating Line(PAL)および Systemme Electronique Couleur Avec Memoire(SECAM)チャネル計画。このカードは、5 ~ 65 MHz のアップストリーム周波数域、および 8 MHz のダウンストリーム チャネル幅をサポートしています。
  • 日本国内向けの拡張 DOCSIS:70 ~ 860 MHz のダウンストリーム周波数、および 5 ~ 55 MHz のアップストリーム周波数をサポートする 6 MHz の拡張 Annex B。


先進の RF フロント エンド

Cisco 5x20H BPE は、最高レベルの統合性に、強化された RF の堅牢性とパフォーマンスを組み合わせることで、業界最先端の RF フロントエンド設計を実現します。この革新的な設計は、複数のベンダーから提供される先進の物理レイヤ チップを使用し、1 枚のラインカードに 5 つのダウンストリームモジュレータ、5 つのアップコンバータ、および 20 のアップストリーム バースト レシーバを実装しています。また、アップストリーム チャネルのダイレクト サンプリング、イングレス ノイズ キャンセル、高度なイコライゼーション機能など、最先端の RF 機能を搭載しています。

優れた MAC レイヤ ハードウェア

Cisco 5x20H BPE は、専用の MAC レイヤ ハードウェアを実装しており、大規模な展開で最大限のパフォーマンスを実現します。Cisco 5x20H BPE の MAC レイヤ ハードウェアは、数千台ものケーブル モデムに対応するスケーラビリティを持ち、DOCSIS 1.1 拡張や Baseline Privacy Interface(BPI)などの高度なセキュリティ機能に対してハードウェア アクセラレーションを提供します。また、高度なデータ サービスや音声サービスの提供に必要なコンカチネーション、フラグメンテーション、および Payload Header Suppression(PHS) などの機能に対しても、ハードウェア アクセラレーションを提供します。

表 1 に Cisco 5x20H BPE の機能と利点、表 2 に仕様を示します。

表 1 製品の機能と利点

機能 利点
高いポート密度
  • ポート単位コストの削減
  • プラント容量の最大化(周波数の再利用)
高度な RF フロント エンド
  • RF のパフォーマンスと堅牢性の最適化
内蔵アップコンバータ
  • 運用のコストと複雑さの低減
高密度コネクタ
  • 設置時間の短縮
  • Mean Time To Repair(MTTR)の短縮
内蔵スペクトル アナライザ ハードウェア
  • リターンパス監視コストの削減
  • リモート トラブルシューティング機能の強化
専用 MAC レイヤ ハードウェア
  • DOCSIS 1.1 機能に対するハードウェア アクセラレーション
  • データおよび音声の展開におけるスケーラビリティ向上
  • ケーブル モデムの登録時間の短縮
  • ハードウェア ベースのレイヤ 2 QoS の提供
  • 最高クラスの PHY の使用が可能
DOCSIS、EuroDOCSIS、および日本国内での DOCSIS 運用をサポートする拡張機能
  • 運用コストの節約
  • 初期投資の削減
  • 柔軟性の向上
DOCSIS および EuroDOCSIS 2.0 への対応
  • DOCSIS 1.x および 2.0 の展開
  • 投資回収率の最大化
  • DOCSIS 1.x および 2.0 の展開におけるアドバンスド PHY の堅牢性の提供
Cisco uBR 3x10 RF スイッチとの互換性
  • CMTS シャーシやラインカードのテクノロジーに関係のない投資の保護


表 2 仕様

説明 仕様
物理仕様
  • Cisco uBR10012 シャーシの 1 個のスロットを占有
  • インターフェイス:中距離コネクタを装備するシングル モードのラインカード
  • スロットに関係なくホットスワップ可能
  • 重量:7.26 kg(16 ポンド)
  • 寸法(高さ × 幅 × 奥行):50.80 × 3.55 × 10.64 cm
  • (20 × 1.36 × 16 インチ)
電力
  • ユニット電源:185 W
信頼性およびアベイラビリティ
  • Mean Time Between Failure(MTBF; 平均故障間隔):75,610 時間
環境仕様
  • 動作高度:-60 ~ 4,000 m(-197 ~ 13,123 フィート)
  • 保管温度:-20 ~ 65°C(-4 ~ 149°F)
  • 動作温度(公称):5 ~ 40°C(41 ~ 104°F)
  • 保管相対湿度:-60 ~ 95 %
  • 保管相対湿度:10 ~ 90 %
ソフトウェア リリース
  • Cisco IOS® ソフトウェア リリース 12.3(17)BC2 以降
適合規格
安全性
  • UL 1950, Third Edition(Safety of Information Technology Equipment, Including Electrical Business Equipment)、D3 デビエーションなし
  • CSA 950 1995 Third Edition(Safety of Information Equipment Technology, Including Electrical Business Equipment)
  • EN 60950(Safety of Information Equipment Technology, Including Electrical Business Equipment)
  • IEC 60950
  • ACA TS001, 1997 Test Report and Statement of Compliance AS/NZS3260
電磁波放射認定
  • EN55022:1998 Class B
  • CISPR 22:1997 Class B
  • CFR 47 Part 15 Class B
  • ICES -003、Issue 2、Class B、1995 年 4 月
  • VCCIV-3/2000.04
  • AS/NZS 3548:1995 Class B
  • CNS-13438 Class B-BSMI(BCIQ)(台湾)
電磁耐性
  • EN50082-1: 1992
  • EN50082-1: 1997
  • EN55024: 1998
  • EN61000-3-2: 1995
  • EN61000-3-3: 1995
  • EN61000-4-2:・ 1995 年(AMD1 + AMD2 を含む)ESD 耐性
  • EN61000-4-3:1997 年放射無線周波数電磁界耐性
  • EN61000-4-4:1995 年電気的ファスト トランジェント耐性
  • EN61000-4-5:1995 年サージ耐性
  • EN61000-4-6:・ 1996 年(AMD1 を含む)RF 伝導電磁波耐性
Network Equipment Building Systems(NEBS):レベル 3 準拠
  • GR-1089-CORE(1997 年 12 月、第 2 版)に対応するよう設計、試験済み
  • 1999 年 2 月、改訂第 1 版
機械仕様
  • IEC 68-2-1、IEC 68-2-2、IEC 68-2-56:動作温度および湿度
  • IEC 68-2-27:動作時の衝撃
  • IEC 68-2-64、IEC 68-2-6、IEC 68-2-47:動作時および非動作時の振動
  • IEC68-2-32:非動作時の落下
  • IEC68-2-40:非動作時の高度
  • IEC 68-2-27、IEC 68-2-32:非動作時の機械的衝撃
  • IEC 68-2-3:非動作時の湿度
  • IEC 68-2-14, IEC 68-2-33:非動作時の温度による衝撃
  • LED
    • 電源 LED 1 つ(緑)
    • 状態 LED 1 つ(緑/黄)緑に点灯していると、プロセッサが起動し、診断に合格したことを示す。保護カードでの実行中は緑が点滅、起動時には黄色に点灯
    • 保守(黄):ラインカードの取り外しが可能なことを示す
    • 各アップストリーム ポートにアップストリーム Enabled LED 1 つ(緑):アップストリーム パスが設定され、トラフィックを転送可能な状態を示す
    • 各ダウンストリーム ポートにダウンストリーム Enabled LED 1 つ(緑):ダウンストリーム パスが設定されており、アップコンバータを経由し、RF 周波数でトラフィックを転送可能な状態を示す
ネットワーク管理情報
標準 MIB
  • IF-MIB(RFC-2233)
  • ENTITY-MIB(RFC -2737)
  • MIBII(RFC1213)
  • EtherLike-MIB(RFC-2665)
  • IGMP-MIB(RFC-2993)
  • RMON-MIB(RFC-1757)
Expression MIB
  • SNMPv2-SMI
  • SNMPv2-TC
  • SNMPv2-MIB
  • IANAifType-MIB
SNMPv3 MIB
  • SNMP-FRAMEWORK-MIB(RFC-2571)
  • SNMP-MPD-MIB(RFC-2572)
  • SNMP-NOTIFICATION-MIB(RFC-2573)
  • SNMP-NOTIFICATION-MIB(RFC-2573)
  • SNMP-USM-MIB(RFC-2574)
  • SNMP-VACM-MIB(RFC-2575)
DOCSIS および Euro-DOCSIS MIB
  • DOCS-IF-MIB(v2 Rev04)
  • DOCS-CABLE-DEVICE-MIB(RFC-2669)
  • DOCS-BPI-PLUS-MIB(Rev 5)
  • DOCS-QOS-MIB(Rev 4)
  • DOCS-CABLE-DEVICE-TRAP-MIB
  • DOCS-SUBMGT-MIB(Rev 2)
Cisco DOCSIS MIB
  • CISCO-DOCS-EXT-MIB
  • CISCO-DOCS-REMOTE-QUERY-MIB
  • CISCO-DOCS-QOS-EXT-MIB
  • CISCO-CABLE-SPECTRUM-MIB
  • CISCO-CABLE-AVAILABILITY-MIB
  • CISCO-DOCS-EXT-CAPABILITY-MIB
Cisco Generic MIB
  • CISCO-SYSLOG-MIB
  • CISCO-SMI-MIB
  • CISCO-TC-MIB
  • CISCO-PRODUCTS-MIB
  • CISCO-FLASH-MIB
  • CISCO-CONFIG-MAN-MIB
  • CISCO-CONFIG-COPY-MIB
  • CISCO-MEMORY-POOL-MIB
  • CISCO- BULK-FILE-MIB
  • CISCO-SONET-MIB
  • CISCO-TCP-MIB
  • CISCO-RTTMON-MIB
  • CISCO-FTP-CLENT-MIB
  • CISCO-IPMROUTE-MIB
  • CISCO-QUEUE-MIB
  • CISCO-IMAGE-MIB
  • CISCO-ENVMON-MIB
  • CISCO-ENTITY-VENDORTYPE-OID-MIB
  • CISCO-PRODUCTS-MIB



発注情報

製品番号と製品説明

UBR10-5x20H-D
新しい Cisco uBR10012 BPE は、アップコンバータ付きの 5 つのダウンストリーム、20 のアップストリーム、スペクトラム アナライザ、高密度コネクタを備えています。高密度コネクタは、取り付けおよび保守の利便性を考慮して設計されています。このコネクタに接続するには、シスコにケーブル キットを発注するか、White Sands Engineering(www.whitesandsengineering.com)から同等のセットを購入し、適切に終端処理がされたケーブルを入手してください。表 3 に、製品番号と説明を示します。

表 3 ケーブル キットの製品番号と説明

  シスコのケーブル キット White Sands
UBR10-5x20H-D CAB-RFSW520QTIMM ケーブル バンドル、5x20 - Dense to RF スイッチ、1 m、終端処理済み CAB-RFSW520QTPMF ケーブル バンドル、5x20 - Dense to ケーブル事業者プラント、3 m、終端処理済み 2x WS943(10 パック)および 1x WS942(5 パック)Mini RG59 95 % TC 編み上げ 100 % ホイル シールド
