Cisco Nexus 5000 系列交换机:简化数据中心转型

Cisco Nexus 5000系列交换机:简化数据中心转型

Cisco Nexus 5000系列交换机的特性

Cisco ® Nexus 5000系列是Cisco Nexus系列数据中心级交换机的一个组成部分,它提供了一个创新架构,通过实施基于标准的高性能以太网统一阵列,简化了数据中心转型。该平台将分立的局域网(LAN)、存储局域网(SAN)和服务器集群网络环境整合到一个统一的阵列之中。Cisco Nexus 5000系列拥有广泛的、由业界领先的技术合作伙伴所组成的生态系统,能够满足下一代数据中心的要求,包括密集多点传送、多内核、虚拟机优化服务等,在这些下一代数据中心之中,基础设施不断扩展,工作负载需求不断提高。图1显示了Cisco Nexus 5000在网络中的定位情况。

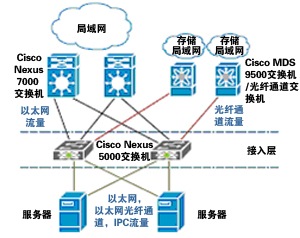

图1. 数据中心网络中的Cisco Nexus 5000系列



利用Cisco Nexus 5000系列实现数据中心转型

  • 通过数据中心基础设施简化而降低总体拥有成本(TCO)
  • 数据中心整合为现有服务器、网络、存储和机构资产提供了投资保护
  • 通过虚拟机优化服务,提高业务灵活性
  • 通过更高水平的运营连续性,增强业务永续性
  • 简化部署,符合现有运营模式和数据中心最佳实践


利用统一阵列降低总成本

Cisco Nexus 5000系列通过万兆以太网为局域网、存储局域网和集群流量提供了一个统一阵列。该统一阵列整合了过去分立的基础设施和布线,并提高了它们的利用率,将所需要的适配器和布线数目减少了50%,并去除了重复部署的交换机。此基础设施改进还大幅降低了电源和冷却成本,特别适用于类似刀片服务器的机架优化服务器。


Cisco Nexus 5000系列简化了电缆管理,使主机能通过一个统一以太网接口连接到任意网络,并更快部署新应用和新服务。


Cisco Nexus 5000系列中的创新特性

  • 通过简化的交换架构提供高性能、低延迟的万兆以太网,支持下一代数据中心中的万兆以太网接入
  • 思科数据中心以太网是Cisco Data Center 3.0架构的一个主要组件,通过第二层多路径等特性,提高了数据中心的可扩展性
  • 采用以太网光纤通道(FCoE)的统一阵列实现了I/O整合,降低了电源和布线要求,简化了数据中心网络,特别适用于SAN整合光纤通道
  • 虚拟机优化服务提高了资产利用率、简化了服务器连接,能迅速配置服务器,并提供出色安全性和服务质量(QoS)


保护投资和运营最佳实践

Cisco Nexus 5000系列使客户能受益于统一阵列的成本和功能优势,同时保护它们对现有网络、存储和服务器资产的投资。该平台在硬件中部署了Cisco TrustSec,支持基于角色的端到端安全性。


Cisco Nexus 5000系列能方便地插入一个现有数据中心网络,不会破坏或改变当前设计和运营最佳实践,就能立即受益。


思科数据中心以太网

思科数据中心以太网为现有以太网提供了一套基于标准的扩展,使以太网无损耗,这对于必须无误传送存储流量的融合环境十分重要。为成功部署FCoE,需要这种无损耗特性,而且该特性对其他类型的数据中心流量,如iSCSI、视频、组播和其他关键流量也很重要。 此外,思科数据中心以太网简化了数据中心中的第二层拓扑结构,提高了数据中心网络的稳定性和可管理性。


以太网光纤通道(FCoE)

FCoE是一个基于开放标准的协议,专为在以太网上传输光纤通道协议而设计。它能直接将光纤通道封装为以太网。FCoE使您无需再为每个流量级别部署独立的交换机、布线、适配器和收发器,这大大降低了功耗,为企业减少了投资开支和运营开支。


虚拟机优化服务

虚拟化是Cisco Data Center 3.0架构的基础,这是因为它能提高数据中心中的资源利用率。Cisco Nexus 5000系列交换机通过将虚拟机映射到网络配置文件,使用统一阵列集中为每个虚拟机分配网络服务,为虚拟化和虚拟机移动性提供了支持。这一同时移动虚拟机和网络配置文件的功能,简化了可管理性,增强了隔离功能。而且,可在统一阵列上集中实施一致的网络和安全策略。Cisco Nexus数据中心级交换机系列的部分优势

  • 运营可管理性
    • 更简单、永续性更高的第二层网络
    • 保留管理最佳实践
  • 传输灵活性
    • 基于FCoE的统一阵列
    • 虚拟机优化服务
    • 无损耗万兆以太网和思科数据中心以太网
  • 基础设施可扩展性
    • 降低电源和冷却要求
    • 1Tbps以上无阻塞传输能力


Cisco Nexus 5000系列平台

Cisco Nexus 5020交换机

  • 2机架单元(2RU)、万兆以太网和FCoE交换机,1.04 Tbps吞吐率
  • 多达56个端口:40个固定万兆以太网端口,带SFP+连接器和2个扩展插槽(参见图2)

扩展模块

  • 1个以太网模块,每模块6个SFP+端口,支持万兆以太网、思科数据中心以太网和FCoE
  • 1个光纤通道模块,通过SFP+端口支持8个1/2/4 Gbps本地FC端口
  • 1个光纤通道加以太网模块,带4个万兆以太网端口,经由SFP+接口支持思科数据中心以太网和FCoE,通过SFP端口支持4个1/2/4 Gbps本地光纤通道连接端口

图2. Cisco Nexus 5020交换机和扩展模块



数据中心级操作系统

Cisco Nexus 5000系列采用Cisco NX-OS软件,在企业数据中心环境中提供了出色的可用性、运营效率和安全性。


管理

Cisco Nexus 5000系列支持标准的思科命令行界面(CLI)、基于角色的访问控制、思科光纤阵列管理器,以及SNMP和XML标准界面。
