Catalyst 6500系列FXS模拟接口模块

模拟接口模块使企业能够将传统的模拟电话设备,如电话、扬声电话和传真机等,与Cisco Catalyst 6500交换机连接。

Catalyst FXS模拟接口模块将传统的模拟设备集成到了Cisco AVVID(语音,视频与数据集成体系结构)中的园区多服务网中。(见图1)通过为传统模拟设备赋予园区多服务网的优势,这些设备的有效使用期和投资回报(ROI)得到了最大限度优化,而且向一个完全融合型多服务网络的迁移也得到了简化。

图1 Catalyst 6500 FXS模拟接口模块改进了屡获大奖的Catalyst系列交换机的电话特性和功能。

Catalyst 6500 FXS模拟接口模块改进了屡获大奖的Catalyst系列交换机的电话特性和功能

融合型网络的优点

以一种互联网模式为基础,融合型网络利用一个分布式体系结构确保了系统可用性与可扩展性。随着分布式计算趋势的发展,客户获得了无单点故障的优势并能根据他们自己的需要在一个集成解决方案中提供适当的可用性。

融合型网络的另一个重要特点是其开放性和可互操作性。这就意味着客户能够在大量不同的领域选择最佳的解决方案,在这些领域,他们以前可能只能使用一个厂商的专有应用。这样可以推动创新,同时市场需求与竞争也将使总体网络成本下降,从而降低总体拥有成本(TCO)。

融合型网络解决方案的一个主要优势是能够部署先进的应用来提高竞争力,同时又能最大限度降低信息技术(IT)开支。基于互联网模式的融合型网络拥有一个开放的分布式体系结构。通过这种分布式体系结构,开发人员可以在领先的开发平台(如Windows NT,TAPI和JTAPI)上编写下一代应用,从而最终为客户提供大量创新产品。

在融合型网络中支持模拟电话

模拟电话或传真机在运作时至少应该看起来象与一个普通的中央办公室或专用分支交换机(PBX)相连接,在这方面,Cisco Catalyst外部交换站(FXS)模拟接口模块就模拟了中央办公室或PBX。

模拟接口模块提供了一个模拟世界与企业IP网之间的网关,从而能够获得融合型多服务网络的所有优势。这一网关功能根据应用将音频信号编为G.711或G.729a,并通过服务质量(QoS)确保音频质量。(见图2)

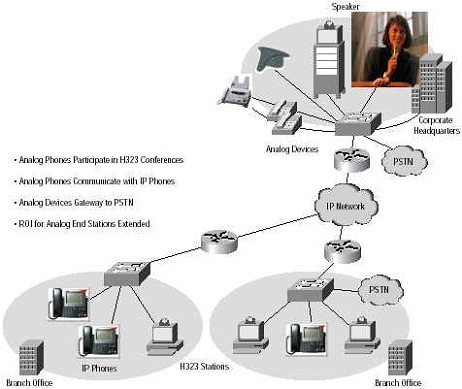

图2 Catalyst 6500 FXS模拟接口模块将模拟终端站集成到了园区多服务网中。

Catalyst 6500 FXS模拟接口模块将模拟终端站集成到了园区多服务网中

  • 模拟电话参与H323会议
  • 模拟电话与IP电话通信
  • 模拟终端站的ROI得到扩展

扬声器 模拟设备 公司总部 IP网 分支机构 IP电话

H323站

分支机构 提高模拟站ROI

模拟接口模块提供了一个与模拟终端站相连的FXS接口,如模拟电话、会议室扬声电话、调制解调器和传真机。这就为这些设备提供了一个进入园区多服务网的入口。

由于模拟电话与传真机能够参与多服务网络,它们能够访问新型的先进应用并与IP电话、H.323终端站和网关等设备通信。这样就延长了这些模拟设备的生命周期并提高了ROI。

向园区多服务网迁移

传真机与会议室扬声电话是一个电话网的基本要素,也应该是一个园区多服务网的组成部分。FXS模拟接口模块将这些设备集成到了IP网中。

在IP网中集成这些模拟设备简化了向园区多服务网的迁移过程。在迁移过程中,对这些模拟设备的访问和这些设备本身的访问操作将持续进行,它们将被逐渐迁移到IP终端站。(见图3。)

扩展的管理功能

由于传统模拟终端站的集成,网络管理员需要新的工具和特性来管理接口模块和相关的设备。FXS模拟接口模块为网络管理员提供了更多的管理特性,帮助他们控制并监控电话配置、会话、模拟端口和设备。网络管理接口包括Catalyst命令行界面(CLI),CiscoWorks,Cisco Voice Manager和Cisco CallManager。

特性

Cisco Catalyst FXS模拟接口模块的特性包括:

  • G.711与G.729语音编码
  • 静音抑制,语音活动检测(VAD)
  • 一般噪音生成
  • 双音多频(DTMF)检测
  • 回声消除(32ms)
  • 振铃——可按每个国家通过软件调整频率与节奏
  • 用于活跃环、摘机与铃声节奏的LED
  • 信令——环开始
  • 阻抗——600 ohms
  • 可编程的模拟增益,信令定时器
  • 传真通过
  • 调制解调器通过
  • 交换端口分析器(SPAN)或端口镜像支持

图3 Catalyst 6500 FXS模拟接口模块简化了向一个园区多服务网络的迁移过程。

Catalyst 6500 FXS模拟接口模块简化了向一个园区多服务网络的迁移过程

  • 迁移到IP电话
  • 在迁移过程中使用传统模拟设备

公司LAN Cisco CallManag er 模拟终端站

规格

模拟FXS接口

地址信令格式:带内DTMF

地址信令格式:环开始

铃音:可编程

铃电压:可编程,视国家而定

铃频率:可编程,视国家而定

物理连接器:RJ-21

距离:最高600 ohms

物理规格

在Catalyst 6500系列平台中占用一个插槽

尺寸(高′宽′深):1.2′14.4′16英寸(3.0′35.6′40.6厘米)

环境条件

  • 工作温度:32-104°F(0-40℃)
  • 存储温度:-40-167°F(-40-75℃)
  • 相对湿度:10-90%,非冷凝
  • 工作高度:-60-4000米
  • 故障间平均时间(MTBF):系统配置为7年

安全性

UL1950, CSA C22.2 No. 950, EN60950, IEC60950, AS/NZS3260, TS001

EMC

  • CE标记
  • FCC Part 15 (CFR47) Class A
  • EN55022 Class A with UTP (非屏蔽双绞线), EN55022, Class B with FTP (箔双绞线)
  • CISPR22 Class A with UTP, CISPR22 Class B with FTP
  • VCCI Class A with UTP, VCCI Class B with FTP
  • AS/NZS 3548 Class A with UTP, AZ/NZS 3548 Class B with FTP

网络管理

  • 拨号控制管理信息库(MIB) (RFC 2128)
  • The CISCO拨号控制MIB; 这是RFC 2128的扩展
  • CISCO-VOICE-DIAL-CONTROL-MIB 语音拨号控制 MIB
  • CISCO-VOICE-IF-MIB; 语音接口MIB
  • CISCO-VOICE-ANALOG-IF-MIB语音模拟接口MIB
  • CISCO-DSP-MGMT-MIB数字信号处理管理MIB
  • 以太网MIBs: RFCs 1157, 1643, 1493, 1213, 1573, 和1757, and Cisco Stack MIB.

服务与支持

Cisco AVVID(用于语音、视频与数据集成的体系结构)支持解决方案的唯一设计目的是通过提供一套主动式服务确保客户的成功。屡获大奖的思科联网服务与支持提供了售前网络审计规划、设计、咨询、网络实施、运作支持与网络优化。思科互动知识传授解决方案将利用思科的技能与经验帮助客户取得更大的成功。由于客户在购买Cisco AVVID产品时能同时获得服务与支持,因此他们可以充分利用思科的技术、经验与资源充满信心地部署Cisco AVVID网络。
