产品概述本文详细介绍了思科对Cisco 7600系列路由器上的增强型FlexWAN模块进行的内部性能测试。本文讨论了多种测试情况，包括采用和不采用服务质量（QoS）功能时的性能测试结果，以及用于获得这种性能的配置。这些测试表明，Cisco 7600系列的增强型FlexWAN模块是一款高性能的数据传输卡，每卡可以支持624000pps的传输速率。 简介Cisco 7600系列路由器是一款高性能的边缘路由器，可以满足服务供应商和企业客户的严格要求。Cisco 7600系列可以在网络边缘提供光WAN和城域网（MAN）功能，以及多种IP服务。增强型FlexWAN模块可以将这些可扩展的WAN和MAN连接选项扩展到Cisco 7600系列，并可以支持大部分Cisco 7200和7500 WAN单倍宽度端口适配器——从部分T1/E1到OC-3。该卡可以提供来自于Cisco 7500系列的、灵活的移植选项，并可以在现有的LAN/WAN/MAN和传统网络与未来的融合式语音、视频和数据高速网络之间建起一座桥梁。 本文将探讨思科增强型FlexWAN在下列情况下的性能：
要了解本文中提供的性能数据的意义，必须熟悉系统的架构。本文中的测试结果仅仅是针对支持矩阵的Cisco 7600系列交换机的，即假设一个Supervisor Engine 2、1个交换矩阵模块（SFM）和所有支持矩阵线路卡都被安装在机箱中（没有典型板卡），或者安装在一个带有集成化的交换矩阵的Supervisor Engine 720中。无论采用什么版本的Supervisor Engine，本文中的测试结果都是相同的。 测试配置测试中使用的设备：
图1 测试配置

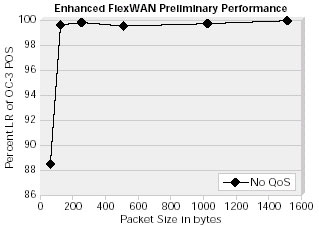

性能测试本测试的目的是确定在不丢失分组的情况下，通过每个增强型FlexWAN模块支架转发不同长度的分组的最大速率。测试时采用了一系列具有特定的源和目的地IP地址的数据帧。在接收端，Ixia只将发送端口生成的数据帧计为有效帧。如果接收端口收到了所有来自于发送Ixia端口的数据帧，没有其他数据帧被继续发送，那么最大帧速率就被称为吞吐率。如果有一个帧丢失，帧速率就会减半，再重新测试。如果所有帧都被成功接收，那么就会在成功帧速率和失败帧速率中间取一个新的帧速率，再次进行测试。这种模式将会利用一个简单的对半检索方式不断重复，直到找出所有发出的数据帧都被接收的最高速率。 测试结果：图2到4详细显示了测试结果，图5对这些结果进行了综合。 图2 没有采用QoS的增强型FlexWAN模块
图3 采用了QoS的增强型FlexWAN模块1
1. 测试使用的QoS配置
图4 采用了CBWFQ/LLQ的增强型FlexWAN模块

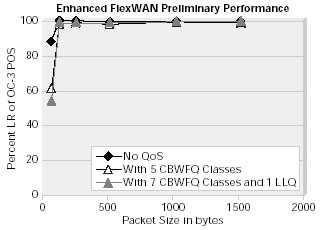

图5 综合曲线图
在启用CBWFQ/LLQ和使用128字节的分组时，增强型FlexWAN模块的性能与没有采用QoS的情况下的性能是一样的。图2-5显示，在使用128字节的分组时，曲线出现了重叠，这表明了增强型FlexWAN模块在采用QoS的情况下的高性能交换能力。总体性能为每个增强型FlexWAN模块1.25Mpps。 结论Cisco 7600系列的增强型FlexWAN模块是一款高性能的数据传输卡，每卡可以支持624000pps的传输速率。因为可以达到如此高的性能等级，所以增强型FlexWAN模块能够满足WAN、MAN和其他任何需要高性能的网络应用的要求。通过结合组播、路由支持和弹性等领域的业界领先的功能，Cisco 7600系列可以为今天和未来的网络提供一个出色的解决方案。通过正确地定位一个带有增强型FlexWAN模块的Cisco 7600系列路由器，企业的网络基础设施为业务运营提供最佳的支持。 |
