Cisco 7600系列的Enhanced FlexWAN模块

Cisco 7600系列/Catalyst 6500系列的增强型FlexWAN模块(增强型FlexWAN)可以为高性能的、智能化的城域网(WAN)和WAN服务提供支持。企业和服务供应商可以利用多种Cisco 7000系列通用端口适配器选择符合自己需要的WAN汇聚和连接方式,并通过思科增强型FlexWAN模块获得更高的可扩展性、性能和丰富的服务质量(QoS)功能。

图1 Cisco 7600系列/Catalyst 6500系列增强型FlexWAN模块

Cisco 7600系列/Catalyst 6500系列增强型FlexWAN模块

产品概述

思科增强型FlexWAN模块(如图1所示)可以为企业和服务供应商提供高性能的、智能化的WAN和MAN服务可扩展性。思科增强型FlexWAN模块可以支持多种透明通道和通道化WAN接口,其中包括T1/E1、T3/E3、高速串行接口(HSSI)、T3/E3 ATM和基于SONET的OC-3分组(POS),并能够直接与高速SONET设备连接,建立MAN和WAN。

思科增强型FlexWAN模块最多可以支持两个WAN端口适配器(通常用于Cisco 7200和7500系列路由器),从而让思科客户可以方便地从Cisco 7500系列移植到Cisco 7600系列。此外,思科增强型FlexWAN模块可以增加交换矩阵连接,提供更高的性能和内存容量(与现有的FlexWAN模块相比),以及支持针对城域(Metro)以太网市场的各种功能。这种创新的架构的设计目的是提供丰富的介质选项,为下一代应用提供可扩展的、分布式的、智能化的网络服务。

应用

WAN、MAN和LAN服务融合

Cisco 7600系列和Cisco Catalyst 6500系列的一个重要特点是在同一个平台上支持多种应用,即它们可以为多种应用提供“完美的”融合。这些应用包括数据中心、MAN和WAN边缘等。思科增强型FlexWAN模块可以通过将LAN、WAN和MAN接口整合到一个统一的、高度可扩展的平台,简化网络设计和部署。Cisco 7600系列和Cisco Catalyst 6500系列可以提供增强的灵活性,支持在一个统一的系统、软件和机箱中混用多种介质或流量,从而可以简化网络配置和安装任务,加快服务的供应速度。融合的数据、语音和视频流量可以在一个互联的LAN、WAN或者MAN中,透明地进行端到端传输,并且让用户能够以线速同时管理数千个流量并进行精确的QoS和安全控制。

WAN汇聚

思科增强型FlexWAN模块让Cisco 7600系列路由器和Cisco Catalyst 6500系列交换机可以进行高端WAN汇聚,包括基于点对点电路、帧中继、点对点协议(PPP)、高级数据连接控制(HDLC)、ATM或POS的WAN。思科增强型FlexWAN模块的丰富的QoS功能和分布式处理特性使它成为了一个高度可扩展的WAN汇聚解决方案的基础。高层应用可以方便地在这种端到端网络上获得支持,从而可以实现智能的数据、语音、视频和安全服务——全部集中在同一个平台上,以提供集成化的、便于使用的应用供应和控制功能。图2显示了一台被部署为WAN汇聚所用的头端路由器的Cisco 7600或者Cisco Catalyst 6500。

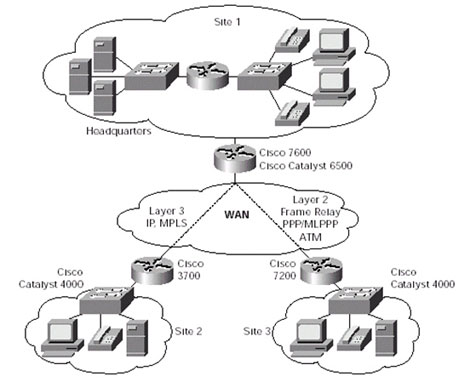

图2 WAN汇聚

WAN汇聚

主要特性和优点

思科增强型FlexWAN模块可以将LAN、WAN和MAN服务整合到一个统一的平台上,并可以通过简化网络设计、网络管理和维护,降低网络的总体运营成本。

针对下一代应用的可扩展带宽和智能化网络服务

Cisco 7600系列和Cisco Catalyst 6500系列的重要特点是从物理层到一个高度可扩展的应用层支持的融合。这两个平台可以在LAN中从10Mb以太网扩展到10Gb以太网,在WAN中可以从DS-0扩展到OS-48/STM-16。差分服务(DiffServ)和IP优先级分组标记,以及每个端口上的QoS策略、监管、排序、智能分组丢弃和安全访问控制确保了该平台可以满足任何网络环境的要求。

丰富的QoS功能包括:为关键业务型应用提供有保障的带宽;限制非关键性应用所占用的带宽;选择性地丢弃低优先级的分组以避免拥塞;通过为分组添加标记控制任何类型的流量的QoS。此外,思科增强型FlexWAN模块可以支持低速WAN汇聚所必需的多项关键功能,例如压缩实时协议(cRTP)与分布式链路分段和交叉(LFI)。

降低运营成本

在Cisco 7600系列和Cisco Catalyst 6500系列上整合LAN、WAN和MAN的一个重要好处是可以降低在任何指定网络中需要部署和管理的平台的数量。这种服务融合不仅可以简化网络设计和配置,还可以降低机架空间和电源需求,以及管理多个不同的平台所带来的培训和管理负担。另外,这样的集成还可以减轻维护人员的支持任务,因为不需要存储或者管理多个平台的备用部件。

思科增强型FlexWAN模块还可以为已经部署了大量的Cisco 7200和7500系列路由器的环境提供显著的投资保护。Cisco 7600系列和Cisco Catalyst 6500系列可以部署这些相同的WAN端口适配器,立即提供各种服务,扩展到更高级别的系统性能和带宽。

这些优势可以直接降低网络的运营成本——降低前期的购买成本和后期的网络管理运营成本,例如培训、组件管理,以及库存和配置管理。除了减少需要管理的平台的数量以外,思科系统公司所提供的融合式解决方案还能够以相同的网络管理工具集实现对所有LAN、WAN和MAN功能的管理,从而减少必备的管理平台的数量。

表1
FlexWAN 增强型FlexWAN 优点
CPU 中等性能 高性能 可以满足从精确的DS-0到高端的OC-3市场的需要
CPU数量 2个CPU,
每个支架1个
2个CPU,
每个支架1个
通过2端口适配器支架提供一个高性能的、可以独立扩展的解决方案
缺省内存 每个支架64MB 每个支架256MB 可以支持大规模的路由表、丰富的QoS功能和更高的可扩展性
内存升级选项 每个FlexWAN模块共128MB
每个支架最大128MB
每个增强型FlexWAN模块共512MB
每个支架最大512MB
交换矩阵连接 利用256或者720Gbps交换矩阵模块进行数据转发
模块可以在线插拔(OIR) 提高可用性和运营的方便性

产品规格

表2 产品规格
特性 说明
兼容性 Cisco Catalyst Supervisor Engine 2和Supervisor Engine 720系统
最低软件兼容性 用于Supervisor Engine 720的Cisco IOS® 软件版本12.2(17a)SXA 或者更高版本;
用于基于Supervisor Engine 2的系统的Cisco IOS 软件版本12.2(17a)SXB 或者更高版本
协议 TCP,IPv4,IPv6,多协议标记交换(MPLS),基于MPLS的以太网(EoMPLS),基于MPLS的帧中继(FRoMPLS),基于MPLS的ATM (ATMoMPLS)
封装 帧中继,多连接帧中继——FRF.16,多连接点对点协议(MLPPP),HDLC,ATM,HSSI,通用路由封装(GRE)(由HSSI和帧中继接口提供支持)
卡、端口和插槽 每个思科增强型FlexWAN模块都配有双端口适配器支架
特性和优点 更高的性能——与上一代FlexWAN模块相比,分组转发性能提高了一倍
交换矩阵连接——通过提供交换矩阵连接,让系统最高可以扩展到720Gbps
更高的分组内存——将每个支架的内存容量从上一代FlexWAN中的128MB提高到了512MB;这使得它可以支持大规模的路由器、丰富的QoS功能和更高的可扩展性
思科增强型FlexWAN模块的OIR
QoS、ACL和低速汇聚功能
安全
  • 标准的、扩展的、动态的、自发的和基于时间的访问控制列表(ACL)
    QoS
  • IP优先级
  • 差分服务代码点(DSCP)(IPv6和IPv4)
  • MPLS实验值(MPLS EXP)
    拥塞避免
  • 加权随机早期检测(WRED)
    拥塞管理
  • 单虚拟电路队列
  • 低延时队列(LLQ)
  • 加权公平队列(WFQ)
  • 基于类别的加权公平队列(CBWFQ)
    流量分类、整形和带宽监管
  • 标记
  • 监管
  • 分布式流量整形(DTS)
  • 层次化流量整形
  • 基于网络的应用识别(NBAR)
    带宽效率
  • cRTP
    分段
  • 分布式LFI(dLFI)
  • 帧中继论坛FRF.12
    帧中继语音
  • 帧中继论坛FRF.11
    网桥
  • RFC 1483和2684
    ATM网桥ATM永久虚拟电路(PVC)捆绑
  • 不支持的功能 帧中继流量整形(FRTS),ISDN,帧中继交换,第2层隧道协议(L2TP),第2层转发(L2F),点对点隧道协议(PPTP)
    帧中继交换虚拟电路(SVC)
    多机箱多连接PPP
    系统网络架构 (SNA)串行协议(同步数据连接控制[SDLC],帧中继访问支持[FRAS],二进制网络节点 [BNN],边界访问节点[BAN])
    FRF.5、FRF.8、FRF. 9和FRF.15
    POS通道整合
    QoS群组
    内存 每个支架256MB缺省双倍数据传输速率(DDR)同步动态DAM(SDRAM)
    每个支架可以选择性地升级到512MB DDR SDRAM内存
    支持的端口适配器 T1/E1
    PA-4T+
    PA-8T-V35
    PA-8T-232
    PA-8T-X21
    PA-MC-2T1
    PA-MC-4T1
    PA-MC-8T1
    PA-MC-8TE1+
    PA-MC-8E1/120
    PA-MC-2E1/120
    PA-4E1G/120
    PA-4E1G/75
    T3/E3和STM-1
    PA-T3+
    PA-E3
    PA-2T3
    PA-2T3+
    PA-2E3
    PA-MC-T3
    PA-MC-2T3+
    PA-MC-E3
    PA-MC-STM-1MM
    PA-MC-STM-1SMI
    ATM
    PA-A3-T3
    PA-A3-E3
    PA-A3-OC3MM
    PA-A3-OC3SMI
    PA-A3-OC3SML
    PA-A3-8T1IMA
    PA-A3-8E1IMA
    PA-A6-OC3MM
    PA-A6-OC3SMI
    PA-A6-OC3SML
    PA-A6-T3
    PA-A6-E3
    POS 和HSSI
    PA-POS-OC3MM
    PA-POS-OC3SMI
    PA-POS-OC3SML
    PA-POS-2OC3MM
    PA-POS-2OC3SMI
    PA-POS-2OC3SML
    HSSI
    PA-H
    PA-2H
    不支持的端口适配器 双倍宽度适配器,语音,令牌环,光纤分布式数据接口(FDDI),加密,压缩,光纤通道
    环境条件 工作温度:32 到104 °F (0 到 40℃)
    存储温度:–40 到167°F (–40 到 75℃)
    相对湿度:10%到90%,非冷凝
    工作高度:–60到2000m
    可靠性和可用性 平均故障间隔时间:对于系统配置为7年
    MIB 思科实体MIB (CISCO-ENTITY-MIB)
    思科实体资产MIB
    思科实体现场可更换单元(FRU)控制MIB
    思科实体警报MIB
    接口IF MIB (RFC 2233)
    DS-3 MIB (RFC 1407)
    DS-1 MIB (RFC 1406)
    帧中继MIB (RFC 1315)
    思科帧中继MIB
    ATM MIB (RFC 1695)
    网桥的可管理对象定义(RFC 1493)
    MIB-II接口群组的演变(RFC 1573)
    简单网络管理协议(SNMP) MIB II (RFC 1213)
    远程监控(RMON) MIB (RFC 1757)
    交换机监控 (SMON) MIB
    网络管理 由CiscoWorks提供支持
  • CiscoView、CiscoWorks Resource Manager Essentials(RME)
    Cisco VPN 解决方案中心 (VPNSC)
  • 物理规格 在Cisco 7600系列路由器或者Cisco Catalyst 6500系列交换机中占用1个插槽
    在一个13插槽的机箱中,最多可以支持12个增强型FlexWAN模块
    需要带有多层交换功能卡2(MSFC2)和策略功能卡2(PFC2)的Supervisor Engine 2,或者Supervisor Engine 720
    尺寸(高×宽×长):1.75×15.375×16英寸
    重量:8.4磅
    电源 每个增强型FlexWAN模块的功耗为135瓦,在带有2个端口适配器的情况下,最大功耗为170瓦
    指示器 增强型FlexWAN模块的状态:绿色(正常);橙色(异常)
    符合的法规 CE标志
    安全
    UL 60950
    CSA C22.2 No. 60950
    EN60950
    TS001
    IEC 60950
    AS/NZS3260
    EMC
    FCC Part 15 Class A
    ICES-003 Class A
    VCCI Class A
    EN55022 Class A
    EN55024
    EN50082-1
    EN61000-3-2
    EN61000-3-3
    EN61000-3-1
    CISPR22 Class A
    AS/NZS3548 Class A
    ETS-300 386
    标准 电信
    ITU-T G.610
    ITU-T G.703
    ITU-T G.707
    ITU-T G.783 第9-10章
    ITU-T G.784
    ITU-T G.803
    ITU-T G.813
    ITU-T G.825
    ITU-T G.826
    ITU-T G.841
    ITU-T G.957 表 3
    ITU-T G.958
    ITU-T I.361
    ITU-T I.363
    ITU I.432
    ITU-T Q.2110
    ITU-T Q.2130
    ITU-T Q.2140
    ITU-T Q.2931
    ITU-T O.151
    ITU-T O.171
    ETSI ETS 300 417-1-1
    ACA TS 026 (1997)
    BABT /TC/139 (Draft 1e)
