思科路由产品

Cisco 7304路由器NPE-G100网络处理引擎

Cisco® 7304路由器专为部署于网络边缘而设计,它能为提高网络效率,扩展服务个性化和增强业务灵活性,提供所需的特性灵活性。Cisco 7304采用了小巧(4机架[RU])的模块化(4插槽)机形,提供了高级IP和多协议标签交换(MPLS)服务,满足了在高端企业和电信运营商边缘,被部署为汇聚、网关或客户端设备(CPE)的应用所需的性能。Cisco 7304提供了从DS0到OC-48/STM-16连接的广泛接口、高可用性架构和多协议支持。凭借更高的性能、不断扩展的丰富特性,以及对传统端口适配器技术的支持,Cisco 7304成为了提供小巧、多千兆且特性丰富的网络的理想平台。

为满足客户对全面特性和应用灵活性的需求,思科为Cisco 7304推出了最新型的处理器——NPE-G100(图1)。Cisco 7304 NPE-G100网络处理引擎(NPE)将出色的一般用途处理性能、灵活性和高可用性集于一身,提供了下列优势:

  1. 支持全面的Cisco IOS®软件特性,实现了全面的应用灵活性
  2. 可选冗余处理器支持
  3. 三个主板千兆以太网/快速以太网/以太网端口
  4. 1 GB同步动态RAM (SDRAM)
  5. 256 MB可擦除小型闪存
  6. 超出1 mpps的处理性能
  7. 处理器模块化和可升级性

1 Cisco 7304 NPE-G100网络处理引擎

Cisco 7304 NPE-G100网络处理引擎

特性和优势

表1提供了NPE-G100的特性和优势概述。

表1:NPE-G100的特性和优势
特性 优势
支持Cisco IOS软件 支持广泛的IP网络服务,包括服务质量(QoS), MPLS,第二层虚拟专用网 (L2VPN)和IPv6
高可用性 为业界最小巧、全面冗余、高可用性解决方案提供了可选冗余处理器支持,改进了网络永续性、管理和成本
性能 提供了高于1 mpps的处理性能
直接位于处理器上的3个固定10/100/1000 Mbps端口(RJ-45或小型可插拔[SFP]光端口) 大幅度提高了LAN连接和性能,无需占用插槽空间
1 GB SDRAM 提供了下列优势:
  • 支持更多路由表
  • 支持更多MPLS VPN路由和转发实例(VRF)
  • 在NetFlow, 网络地址转换(NAT)和访问控制列表(ACL)等特性方面实现了更高的可扩展性
  • 模块化 允许客户升级至NSE-100网络服务引擎或未来的Cisco 7304处理器,实现了最高的投资保护和灵活性

    Cisco 7304处理器选项

    Cisco 7304路由器提供了两种类型的处理器选项:一般用途网络处理引擎(NPE-G100)和硬件加速网络服务引擎(NSE-100)。

    NPE-G100提供了更高的LAN连接能力(三个固定10/100/1000 Mbps铜线或光纤端口)、1 GB SDRAM和256 MB小型闪存。另外,凭借1 Mpps以上的交换性能,NPE-G100还能以高于Cisco 7304 NSE-100路由处理器的处理速率,支持全部Cisco IOS软件特性,从而提供了最高的灵活性。利用硬件加速特性,采用思科并行快速转发(PXF)的NSE-100为特定应用提供了出色的3.5 Mpps性能,并可为高速接口提供线速性能(最高OC-48/STM-16)。

    表2对两种Cisco 7304处理器的主要差别进行了介绍。

    表2:Cisco 7304 NPE-G100和NSE-100处理器比较
    特性 NPE-G100 NSE-100
    引擎类型 一般用途处理器 基于PXF的处理器,支持一般用途的路由处理器
    性能 1 Mpps以上路由处理器 3.5 Mpps (PXF); 450 kpps路由处理器
    LAN端口 3个固定10/100/1000-Mbps端口(RJ-45)或SFP光端口 2个千兆以太网端口
    千兆以太网光端口 SFP (SX, LX/LH和ZX) 千兆以太网转换器(GBIC)
    (SX, LX/LH和ZX)
    SDRAM 1 GB,双数据速率(DDR)
    SDRAM
    最高512 MB
    小型闪存 256 MB 最高128 MB1

    1. 在测试后可能提高至256 MB,具体信息请联系思科销售代表。

    选择处理器

    Cisco 7304的两种处理器选项均提供了独特的优势。高性能的NSE-100为特定应用特性提供了高达3.5 Mpps的性能。这些硬件加速的特性还在不断增加,当前已包括多种QoS、MPLS和MPLS VPN服务。一些不在PXF路径中的特性仍可在NSE-100路由处理器上获得支持,但吞吐率较低。另外,NSE-100还可支持速率高达OC-48/STM-16的线速接口。NPE-G100则为包括IPv6等领先服务的广泛特性,提供了更高的1Mpps路由处理器性能。这个一般用途处理器也支持与NSE-100相同的接口,但当部署更高速的接口,如OC-48/STM-16时,则与NSE-100在性能上有所差别。在选择欲部署的处理器时,客户必须考虑下列问题:

    1. 需要部署哪些特性,性能水平多高?
    2. 需要部署哪些接口,性能水平多高?
    3. 在希望的时间段内,哪种处理器能够更好地满足上述要求?

    高可用性

    与NSE-100一样,NPE-G100拥有冗余处理器选项,使Cisco 7304路由器可以作为全面冗余、高可用性解决方案进行部署。建议为主用和备用处理器选取相同的硬件配置,以确保切换后路由处理器运行的一致性和可预测性。

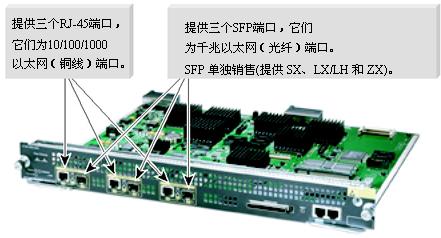

    LAN端口

    在NPE-G100上有三个LAN端口,可支持铜线(RJ-45)或光纤SFP连接器。图2显示了这些端口。

    2 Cisco 7304 NPE-G100 LAN端口

    Cisco 7304 NPE-G100 LAN端口

    SFP

    Cisco 7304 NPE-G100支持三种不同的千兆以太网SFP: SX、LX/LH和ZX。这些千兆以太网SFP是广为人知的GBIC的小型版本。如同GBIC一样,SFP也是单独销售的。表6列举了NPE-G100所使用的SFP的产品编号。

    SDRAM内存

    Cisco 7304 NPE-G100支持1 GB SDRAM。它有两个SDRAM插槽,因此,1 GB SDRAM是由两个512MB内存的小型DIMM组成的。

    在NPE-G100上使用的SDRAM内存类型为DDR内存,它提供了高性能的内存访问速率。表4列举了NPE-G100所使用的SDRAM内存的产品编号。

    小型闪存

    Cisco 7304 NPE-G100支持256 MB小型闪存。表5列举了NPE-G100所使用的小型闪存的产品编号。

    控制台和附属端口

    与Cisco 7304 NSE-100一样,NPE-G100拥有内置控制台和附属端口。

    产品规格:兼容性

    机箱

    Cisco 7304机箱支持NPE-G100。

    本机线卡

    当前可与Cisco 7304机箱一起订购的所有本机线卡都支持NPE-G100。

    端口适配器

    目前可与Cisco 7304机箱一起订购的承载卡 (产品编号7300-CC-PA)和所有端口适配器均支持NPE-G100。

    软件

    Cisco IOS软件版本12.2(14)SZ支持NPE-G100,它是Cisco IOS软件版本12.2S的一个特殊版。Cisco IOS软件版本12.2S(RLS3)也支持该产品。如需了解更多信息,请联系思科销售代表。

    NPE-G100特性

    Cisco 7304 NPE-G100 LAN端口

    1. 800 MHz处理器
    2. 1 MB NVRAM
    3. 2 MB可升级引导ROM闪存
    4. 1 GB SDRAM缺省内存
    5. 256 MB小型闪存
    6. 每个256MB SDRAM具有32 MB分组内存
    7. ECC支持

    产品规格

    物理规格

    1. 重量:6.25 lb
    2. 尺寸(W x D): 12.5 x 16 in. (PCB); 13.5 x 17 in. (包括底盘)

    环境参数

    1. 存储温度:–38-150ºF (–40 to 70ºC)
    2. 额定工作温度:41-104ºF (5-40ºC)
    3. 短期工作温度:23-131ºF (–5-55ºC)
    4. 存储相对湿度:5-95%,相对湿度
    5. 额定工作湿度:5-85%,相对湿度
    6. 短期工作湿度:5-90%,相对湿度
    7. 工作高度:–60-2000 m

    符合的法规

    CE Marking

    安全

    UL 60950
    CAN/CSA-C22.2 No. 60950-00
    EN 60950
    IEC 60950
    TS 001
    AS/NZS 3260

    EMC

    FCC Part 15 (CFR 47) Class A
    ICES-003 Class A
    EN55022 Class A
    CISPR22 Class A
    AS/NZS 3548 Class A
    VCCI Class A
    EN55024
    EN300 386
    EN50082-1
    EN61000-3-2
    EN61000-3-3
