用于Cisco 2600、3600和3700系列路由器的Cisco 16和36端口10/100以太交换模块为个体分支机构客户提供了在一个平台中集成交换和路由的选项。该以太交换模块将强大、灵活的第3层WAN路由与低密度、线速第2层交换结合起来，在一个平台中提供了直接的配置、方便的部署和集成化的管理。 以太交换选项包括一个16端口网络模块（NM）和一个36端口高密度服务模块（HDSM）版本。36端口HDSM利用Cisco 3700和3600路由器上独有的范围更广的接口的额外容量，提高了端口密度。16端口以太交换NM适用于Cisco 2600、3600和3700系列路由器。 Cisco 2600、3600或3700系列路由器和以太交换模块的结合，充分利用了Cisco IOSò和Catalyst交换中的强大特性。以太交换模块硬件支持802.1p第2层优先级化，而Cisco IOS则支持用于关键业务数据的第3层个性化服务和服务类别（CoS）标志。配合第2/3层优先级化技术和针对WAN的QoS，此集成化路由和交换组合确保了关键任务应用的低延迟。Cisco以太交换模块包括带针对线内电源和千兆位以太网的选项的10/100交换以太网端口。端口自动检测、802.1p和802.1Q标准的QoS和VLAN支持，以及802.1D生成树协议是以太交换模块上的标准特性。 Cisco 16和36端口以太交换模块可为一个仅传输数据的10/100BaseTX交换机模块，也可为一个带线内电源子卡模块的10/100BaseTX交换机。可选线内电源为多达36个Cisco IP电话或Cisco Aironet无线接入点供电。Cisco 2600/3600平台中的此特性需一个外部电源。Cisco 3700系列上有内部电源选项。可选千兆位接口（1000BaseTX）也可用于以太交换模块（见图1和2）。 图1 Cisco 16和36端口以太交换网络模块

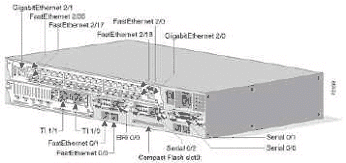

图2 带以太交换模块的Cisco 3725和3745系列平台
Cisco以太交换模块综述
*此16端口版本应仅在您需要线内电源的情况下订购。确保订购一个外部电源单元来支持Cisco 3660的线内电源。确保为Cisco 3700系列订购内部电源。 选项
平台支持
每个16端口Cisco以太交换网络模块可有1个单一千兆位以太网端口选项。每个36端口Cisco以太交换HDSM可有2个单一千兆位以太网端口选项。 *未来版本将实现每机箱多个以太网模块支持选项。 特性和优势
选项
解决方案示例图3 典型部署：仅用于小型分支机构数据
仅用于小型分支机构数据传输分支机构数据传输部署下的Cisco以太交换网络模块在一个单元中为低端口密度提供了集成化路由和交换功能的灵活性。此部署在单一单元中为第2层提供了独立台式机、服务器和其它网络资源间的高速连接，并可通过路由器在第3层实现WAN连接。Cisco以太交换网络模块和Cisco 2600路由器也为其需求超出已有Cisco 2500路由器/集线器功能范围之外的Cisco 2505、2507和2516用户提供了一个理想解决方案。 图4 典型部署：采用Cisco 2600和3600系列路由器的小型分支机构数据和IP电话传输

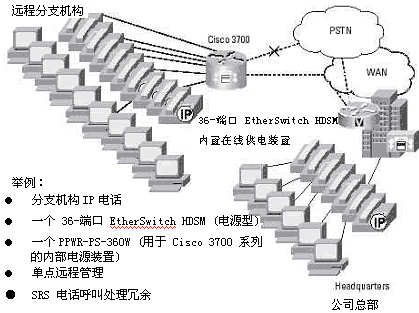

小型分支机构数据和IP电话传输Cisco以太交换网络模块与Cisco 2600和3600路由器的模拟或数字语音模块相结合，为IP电话部署提供了小型分支机构基础设施。此解决方案可与Cisco CallManager IP电话和Cisco IOS可生存远程站点电话（SRS电话）解决方案共用。SRS电话运行于本地分支机构路由器上，使之能自动发现网络中的故障，启动智能化自动配置路由器的流程，为那一机构中的IP电话提供呼叫处理备份冗余。 带外部电源机箱的Cisco以太交换网络模块为IP电话提供了电源和电话搜索功能。Cisco以太交换网络模块支持IP电话的自动VLAN配置。辅助VLAN特性允许网络管理员即使在数据和语音基础设施在物理上相同的情况下将电话分入独立逻辑网络。电话搜索使以太交换模块NM-16ESN-PWR能自动发现IP电话的存在并提供线内电源。 有关Cisco 2600和3600系列路由器语音特性的具体信息，请访问： 图5 典型部署：小型分支机构数据和IP电话传输
带3700系列的小型分支机构数据和IP电话传输在此例中，我们保留上面图4的所有特性，但我们现在使用Cisco 3700系列的内部IP电话电源功能，并添加了36端口以太交换HDSM。Cisco以太交换网络模块与Cisco3700路由器的模拟或数字语音模块相结合，为更高密度下IP电话的部署提供了小型分支机构基础设施。此解决方案也可与Cisco CallManager IP电话和Cisco IOS可生存远程站点电话（SRS电话）解决方案共用。 数据通信网络（DCN）Cisco 2600/3600路由器的Cisco以太交换网络模块的另一独特应用是Cisco DCN（数据通信网络）运作和设施管理解决方案。Cisco DCN解决方案可用Cisco路由器和Catalyst交换机部署，并提供带外网络，供电信运营商和大型企业管理自己的主要网络。通过将路由和交换功能集成入一个机箱，电信运营商和企业可获得经济有效的设施管理、监控和计费应用解决方案。优势是缩小了宝贵的占地面积且降低了管理、维护和培训成本。 Cisco以太交换网络模块的软件Cisco IOS 12.2(2)XT Plus及更高软件版本支持Cisco 16端口以太交换网络模块。Cisco IOS 12.2(8)XT Plus及更高版本支持36端口以太交换HDSM。
规格
规章符合性、安全性、EML、电信、网络一致性安装在Cisco 2600/3600路由器中时，Cisco以太交换网络模块不改变路由器本身的标准（规章符合性、安全性、EMC、电信、网络一致性）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
