思科路由产品

Cisco 2600系列模块化接入路由器系列加入了261x、262x、265x和2691

现加入了Cisco 2600XM和2691

Cisco 2600系列是一款屡获大奖的模块化多服务接入路由器系列,具有灵活的LAN和WAN配置、多个安全性选项、语音/数据集成和一系列高性能处理器。这些特性使Cisco 2600系列成为可满足当今及未来客户要求的理想分支机构路由器。

Cisco 2600系列模块化路由器最新添加了Cisco 2600XM和Cisco 2691。这些新型号具有扩展性能、更高密度、强化安全性和更高同步应用支持,可满足分支机构日益提高的要求。

图1 Cisco 2600系列模块化接入路由器
Cisco 2600系列模块化接入路由器

Cisco 2600系列中的新成员:2600XM和2691

新Cisco 2600XM基于当前Cisco 2600平台架构,并将性能提高了33%。这些新型号与当前的Cisco 2600相比,价位相同,但提高了缺省平台内存并增加了内存容量。新XM功能中采纳了当Cisco 2600系列平台已经过实践检验的技术,包括Cisco IOS软件Mainline特性支持和网络模块(NM)的模块化特性、WAN接口卡(WIC)和高级集成模块(AIM)。考虑将Cisco 2600用作分支机构应用的企业现应将Cisco 2600XM作为优先选择的平台,以便为分支机构和远程机构提供高性能、灵活解决方案。

另一个Cisco 2600系列的新成员为Cisco 2691。Cisco 2691是Cisco 2600系列中性能最高的路由器,扩展了新兴分支机构应用的密度,其性能几乎是Cisco 2600XM平台性能的两倍,它也采用了其它Cisco 2600、3600和3700系列路由器的模块。该平台旨在满足将越来越多的应用从企业总部推向远程机构的需求,为范围极广的同步远程机构应用提供了更高性能水平,这些应用包括非并行语音/数据集成、虚拟专用网(VPN)性能、支持语音和视频应用的更高带宽以及基于Web的应用的提供。与Cisco 2600XM相比,新款Cisco 2691提供了更高的多功能性、为更高宽度的WAN应用提供了更高吞吐量、支持高速接口和更高性能来处理新服务。

Cisco 2600系列模块化接入路由器系列:简介

随着公司的发展,用于支持关键网络服务的协议的种类、性能、LAN介质、WAN服务和联网设备均在急剧增加。通过对多协议数据路由、语音/数据集成、DSL接入、ATM、拨号接入服务和集成交换的深入支持,Cisco 2600系列提供了一个灵活、可扩展的集成解决方案,可简化部署和管理分支机构网络解决方案的流程。

Cisco 2600系列提供了全面的特性集,适用于需以下支持的解决方案:

  • 多服务语音/数据集成
  • 带防火墙和加密选项的VPN接入
  • 模拟拨号接入服务
  • 带带宽管理的路由
  • VLAN间路由
  • 高速企业级DSL接入的提供
  • 经济有效的ATM接入
  • 灵活路由和低密交换的集成

这些解决方案的基础是Cisco IOS的安全性、可用性、服务质量(QoS)、可管理性和集成元素。这些特性综合起来可支持分布式智能性向分支机构的提供。通过为分支机构提供强大的商业工具和应用,企业可获得更高生产率、成本降低和可扩展性能交换的商业优势。

Cisco 2600系列的模块化架构允许接口随着新服务和应用的部署而升级,以适应网络的扩展或技术的改变。其模块化接口与Cisco 1700、3600和3700系列共享,提供了无与伦比的投资保护,并通过将多个独立设备的功能集成入单一致密单元而降低了管理远程网络解决方案的复杂性。适用于Cisco 2600、3600和3700系列的NM支持范围广泛的应用,包括多服务语音/数据集成、集成交换、模拟和ISDN拨号接入以及串行设备集中。

可现场安装的AIM的集成将处理器密集型功能卸载到一台专用联合处理器上,同时为其它应用保留了外部接口插槽,从而增强了Cisco 2600系列的性能。当前Cisco 2600、3600和3700系列的所有型号上支持的多种AIM为高达30个数字化语音通道提供了高性能硬件辅助数据压缩、数据加密(适用于VPN)、ATM和新型DSP功能。

思科系统公司继续凭借Cisco 2600系列模块化路由器系列的新成员来为分支机构提供企业和供应商级的多功能性、集成及强大功能。Cisco 2600系列路由器的最新成员,Cisco 2600XM和Cisco 2691为服务选项提供了更高性能、更高服务密度和更高灵活性,以满足不断发展的分支机构要求。

Cisco 2600系列模块化接入路由器系列:概述

由强大的CPU处理器和各种接口上的高性能DSP及辅助处理器推动,Cisco 2600系列支持当今不断发展的分支机构所需的高级QoS、安全性和网络集成特性。

Cisco 2610直至Cisco 2651和XM的每款路由器均支持1个网络模块(NM)插槽、2个WAN接口卡插槽和1个AIM插槽。这些插槽共享4个Cisco产品系列--Cisco 1700、Cisco 2600、Cisco 3600和Cisco 3700的50多个不同模块。

Cisco 2691上提供1个NM插槽,与当前Cisco 2600系列路由器的格式相同,但为有更高服务要求的应用提供了一个附加WIC和AIM插槽。

表1 平台概述
平台 NM AIM WIC 固定LAN端口 性能(Kpps) DRAM(缺省MB/最大MB) 闪存(缺省MB/最大 MB)
CISCO2610/11 1 1 2 1 E/2E 15 32/64 8/16
CISCO2610XM/11XM 1 1 2 1 FE/2FE 20 32/128 16/48
CISCO2612 1 1 2 1TR/1E 15 32/64 8/16
CISCO2620/21 1 1 2 1 FE/2FE 25 32/64 8/32
CISCO2620XM/21XM 1 1 2 1 FE/2FE 30 32/128 16/48
CISCO2650/51 1 1 2 1 FE/2FE 37 32 8/32
CISCO2650XM/51XM 1 1 2 1 FE/2FE 40 32/128 16/48
CISCO2691 1 2 3 2 FE 70 64/256 32/128

主要优势

Cisco 2600系列为端到端联网解决方案提供了更高性能和可扩展性,可帮助企业将经济有效、无缝网络基础设施扩展至分支机构,且获得以下优势:

  • 投资保护--支持Cisco 2600系列上可现场升级的模块化元件,这使客户无需对整个分支机构网络进行"人工升级"即可方便地改变网络接口。AIM插槽提供了可扩展性,以支持高级服务,如硬件辅助数据压缩、数据加密、ATM数据/语音接入或DSP数字化语音应用等,进一步加强了投资保护。与Cisco 2600系列中的其它型号相比,Cisco 2691带有一个附加WIC和ATM插槽,为高级服务提供了更高支持。
  • 更低拥有成本--通过在单一致密单元中集成交换机、CSU/DSU、ISDN网络端接(NT1)设备、防火墙、调制解调器、压缩或加密设备及其它分支机构布线室中的设备的功能,Cisco 2600系列为一款空间节约型、可使用网络管理应用从远程进行管理的解决方案。
  • 集成化灵活路由和低密交换--通过支持一个可选16端口10/100以太交换网络模块,分支机构可在一个单元中利用集成化路由和交换功能的灵活性,以实现低端口密度。这在单一单元中为第2层提供了独立台式机、服务器和其它网络资源间的高速连接,并允许通过路由器在第3层实现WAN连接。一个可选外部电源机箱为IP电话和/Aironet 802.11基站供电。
  • 语音/数据集成--思科具有业界最广泛、最具可扩展性的多服务语音/数据集成解决方案集。Cisco 2600系列使网络经理无需投资于一次性解决方案即能提供可扩展模拟和数字电话,使企业更好地控制其融合电话需求。使用语音/传真模拟,Cisco 2600系列可部署于IP语音(VoIP)和帧中继语音(VoFP)网络中。分组语音中继网络支持多达60个同时语音呼叫以及路由和其它服务。当与ATM-AIM共同时,可部署使用AAL2或AAL5的VoATM。
  • 企业/供应商级解决方案--凭借高可用性特性、多WAN连接,以及从仅限数据迁移至时分多工(TDM)语音和数据再到分组化语音和数据基础设施的能力,满足多服务企业及其受控服务CPE供应商的要求。
  • 企业级DSL连接--WIC-ADSL和WIC-1 SHDSL的推出为分支机构和地区机构提供了带可扩展性能、灵活性和安全性的企业级宽带服务。Cisco 2600系列是各种需要在安全、高性能模块化平台上实现高速企业级DSL连接的理想解决方案。

主要特性和优势

Cisco 2600系列为远程分支机构带来了多功能性、集成性和更高性能的经济有效的结合,其主要特性如表2所示。

表2 Cisco 2600系列的主要特性和优势
特性 优势
多功能性和投资保护
与Cisco 1700、3600和3700系列路由器共享接口的模块化架构
  • 网络接口可现场升级以适应未来技术
  • 可在“随发展而集成”的基础上添加更多服务
  • 充分利用各平台间共享的现有大规模WIC、VIC、NM和AIM系列来降低备用、培训、配置、安装和维护成本
  • 集成到机箱中的LAN/WAN连接
  • 语音/WAN接口卡支持可用于WAN(仅限数据)连接,随后重部署以支持通道化语音和数据或是分组语音应用
  • 大多数平台上的集成化10/100以太网端口
  • AIM和WIC以及NM的结合提供了更高灵活性,可随需求的变化而创建新配置
  • 灵活的语音网关和IP电话配置
  • 能从传统基础设施逐步迁移至IP电话
  • 与世界上90%以上的传统PBX兼容
  • 用于更高密度的配置选项和混合模拟/数字网关配置
  • 高级集成模块插槽
  • 用于集成高级服务,如硬件辅助数据压缩、加密、语音和ATM的可扩展性
  • 通过将处理器密集型应用卸载至一个联合处理器来提高性能
  • 提供扩展服务,使NM插槽可用于其它应用
  • 直流电源选项平台
  • 可在直流电源环境如电信中央机构中部署(非2691)
  • 企业/受控服务CPE级性能
    高性能架构
  • 支持高级QoS特性,如资源预留协议(RSVP)、加权公平排序(WFQ)和IP优先级,以降低重复WAN成本
  • 为VPN接入实现安全特性,如数据加密、隧道化和用户验证及授权
  • ICSA认证Cisco IOS Firewall特性集提供了对于高级安全特性,如基于环境的接入控制(CBAC)、Java阻塞、拒绝服务保护、入侵检测和审计跟踪的支持
  • 支持基于软件、经济有效的数据压缩和数据加密
  • 经由数据链路交换+(DLSW+)和高级对等联网(APPN)实现的传统网络集成
  • 每秒高达70,000分组的高速路由性能,具最高可扩展性,可支持更多同步功能(Cisco 2691)
  • Cisco IOS软件
  • 可支持Cisco 2600、3600和3700路由器上所用的通用Cisco IOS特性集
  • Cisco IOS软件的新版本增加了对新服务和应用的支持
  • 对基于Cisco IOS的QoS和安全性机制提供了端到端解决方案支持
  • 全面的VoIP和安全/路由特性
  • 可靠性
    支持可选冗余电源
  • 采用可选RPS,将网络停机时间减至最短
  • RPS可与Cisco Catalyst 1900系列等其它网络元件共享,以保护网络免因电源故障而停机
  • 可生存远程站点电话
  • 使分支机构能利用中央语音应用且经济有效地提供备份冗余性
  • 点播拨号路由
  • 可在发生主链路故障时自动备份WAN连接
  • QoS
    完全支持基于 Cisco IOS的QoS机制
  • 网络资源的强化利用,可在语音和数据服务提供时保证其质量、可靠性和效率
  • 人性化设计
    LED状态指示灯
  • 为电源、RPS状态、网络活动和接口状态提供迅速指示
  • 所有位于单元背后的 网络接口
  • 简化安装和电缆管理,达到最长正常运行时间
  • 易于开放的机箱设计
  • 可快速、方便的访问,以便安装内存或AIM
  • 简化管理
    集成化CSU/DSU、增/删多路复用器、模拟调制解调器和NT1选项
  • 可远程管理所有客户端设备(CPE),以达到更高网络可用性并降低运行成本
  • 增强设置特性
  • 对环境敏感的问题指导用户完成路由器配置过程,可更快部署
  • 支持Cisco AutoInstall
  • 自动在一条WAN连接上配置远程路由器,以节约向远程站点派遗技术人员的成本
  • VLAN支持
  • 经由Cisco 交换机间链路(ISL)协议和802.1Q(需Cisco IOS“plus”特性集)实现VLAN间路由
  • Cisco 2600系列硬件/软件选项

    Cisco 2600系列路由器提供了可供选择的以太网、令牌环和自动检测10/100以太网LAN接口。此外,根据型号的不同,还提供了1个网络模块插槽,2或3个WAN接口卡插槽、1或2个AIM插槽以及1个115.2Kbps控制台端口和1个115.2Kbps辅助异步端口。

    网络模块选项

    NM使Cisco 2600系列实际上可根据任意分支机构的需要而定制。这些模块支持多种应用,包括多服务语音/数据集成、模拟和ISDN拨号接入、ATM接入、低密度交换的集成和串行设备集中(有关Cisco 2600系列所支持模块的完整列表请参见附录B)。

    多工语音/WAN接口卡和WAN接口卡选项

    Cisco 2600系列WIC插槽现支持19个接口卡,带1端口G.shdsl和1或2端口模拟调制解调器WIC。这些接口卡中的大多数适用于Cisco 1700、3600和3700系列,其中包括新型单和双端口多工 VWIC和双端口串行WIC,可实现最高接口密度和插槽效率。

    Cisco 2600系列模块化路由器支持ADSL和G.shdsl WIC。这些产品向屡获大奖的Cisco 2600多服务路由器系列带来了高速企业级宽带服务。现在中小型企业、企业分支机构和电信服务供应商受控服务用户均可利用高度灵活且可扩展、仅限数据或数据和语音集成、带安全VPN选项的解决方案。

    单和双端口多工 VWIC结合了WAN接口卡和VIC功能来提供无与伦比的灵活性、多功能性和投资保护等。多工 VWIC凭借集成化T1 CSU/DSU或E1 DSU支持T1和E1速率,可用于仅限数据的通道化(分插)语音/数据集成应用以及到PBX或PSTN的分组语音/数据连接(分组语音要求使用高密度语音中继网络模块)。在Cisco 2600或3600中使用时,与传统多机箱语音和数据元件不同,T1/E1 多工 VWIC提供了单一机箱语音和数据平台,可从仅为数据的情况平稳迁移至通道化语音和数据,再至分组语音和数据(有关Cisco 2600系列所支持模块的完整列表请参见附录B)。

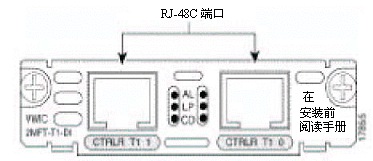

    图2 带分插的双端口多工 T1 VWIC
    带分插的双端口多工 T1 VWIC

    双端口串行WIC具有思科新型、紧凑的高密度智能串行连接器,在与适当传输电缆共用时可支持多种电气接口。每个卡上的端口可单独配置以支持多种同步或异步协议。

    图3 双端口高速WAN接口卡(高达8Mbps/卡)
    双端口高速WAN接口卡(高达8Mbps/卡)

    图4 双端口异步/同步串行WAN接口卡(高达128Kbps/端口)
    双端口异步/同步串行WAN接口卡(高达128Kbps/端口)

    高级集成模块选项

    所有Cisco 2600系列均配备了1个内部插槽来支持1或2个可现场安装的AIM。AIM使用功能特定硬件来卸载主路由器CPU并加速处理器或资源密集型服务,与仅为软件的实施相比,提供了极高的吞吐量和性能。AIM插槽可访问路由器的所有资源,包括主系统总线。TDM总线和串行通信控制器使其成为一个非常灵活、强大的特性。因为AIM是内部安装的,外部插槽仍可用于集成CSU/DSU、WAN接口等其它模块化元件或调制解调器、分组化语音/传真处理器等其它设备。

    数据压缩AIM为降低重复WAN成本和实现Cisco IOS软件的高级带宽管理特性的优势而提供了一个经济有效的选项。数据压缩AIM的压缩比例高达4:1,在不造成额外流量延迟的情况下支持8Mbps压缩数据吞吐量--足以同时在两个方向保持两条全为压缩数据的T1或E1电路。数据压缩AIM支持业界标准LZS和Microsoft点到点压缩(MPPC)算法,并确保与所有支持基于硬件或软件的压缩的思科产品兼容。

    数据加密AIM从Cisco 2600系列CPU卸载加密处理,是仅为软件的加密的性能的10倍。AIM-VPN/BP支持至少300条远程访问隧道,在使用Cisco 2600XM时至多支持800条远程访问隧道。相比较而言,AIM-VPN/EP支持至多800条远程访问隧道,但提供了3倍于AIM-VPN/BP的三重数据加密标准(3DES)性能。AIM-VPN/EP的设计利用了Cisco 265x、265xXM和2691的性能优势,建议仅与这些型号共用。

    新型AIM-ATM为T1或E1 VWIC支持的1到4条T1或E1连接(如VWC-IMFT-T1)提供了基于硬件的高性能ATM接入解决方案。这使网络模块插槽可以支持其它功能。当与高密度语音网络模块(NM-HDV-xxx)共用时,ATM AIM支持ATM调整层(AAL)2和AAL5VoATM。此外,新ATM-VOICE-30和ATM-QTM-VOICE-30 AIM提高了经济有效的解决方案,在ATM(AAL2和AAL5)上支持语音服务或数字化语音,有无需使用网络模块(有关Cisco 2600系列所支持模块的完整列表请见附录B)。

    Cisco IOS软件

    Cisco 2600系列支持15种以上不同的Cisco IOS特性集,包括多种Cisco IOS特性,有各种当前使用的内部网、多协议、QoS和安全性应用。Cisco 2600系列提供4种基本协议特性集和重要特性选项,包括Plus、Encryption和Firewall特性集的结合。

    基本特性集有:

    • IP
    • P/IPX/AppleTalk
    • Enterprise
    • Enterprise SNA Switch

    基本特性集支持常用协议和标准,如NAT、OSPF、边界网关协议(BGP)、远程访问拨入用户服务(RADIUS)、IP多播、RMDN和WAN优化特性(如点播带宽;定制、优先级和加权公平排序、拨号备份以及RSVP)。

    以下重要特性集与上述基本特性集结合提供:

    • Plus
    • Plus,带IPSec Encryption(56位和168位加密,带3DES)
    • Firewall
    • Plus Firewall
    • Plus,带Encrption和Firewall

    Plus特性集包含众多增值特性,如传统大型机协议、DLSw、L2TP、L2F、语音/数据集成、异步传输模式(ATM)、VLAN、Netflow等。其它特性集包括IPSec、3DES加密以及带入侵检测的Firewall(防火墙)功能。

    Remote Access Services(远程接入服务)特性集包括各种管理、多播、安全性(不包括加密)、协议转换、远程节点和终端服务以及部分LAN和WAN服务和优化协议,但不包括部分上述基本特性集标准。

    Cisco 2691还支持Cisco IOS IP/H.323 关守特性集,提供可扩展多服务网络所需的H.323业界标准关守功能。作为一个H.323关守,Cisco 2600专用于支持语音和视频会议呼叫设置、代理、目录维护等,不支持多协议路由。

    有关按版本划分的特定特性集的具体特性和内存要求列表,可参见Cisco 2600系列的Cisco IOS版本说明。

    技术参数

    Cisco 2600系列为分支机构提供了无与伦比的灵活性和端口密度选项。下表强调了一些Cisco 2600的可能配置:

    表3 Cisco 2600的最高端口密度
    应用 Cisco 261x-265x 最高数目 所支持的 Cisco XM Cisco 2691
    同时语音呼叫数(数字/模拟) 60/16 60/16 60/16
    T1/E1连接(包括ATM) 8 8 10
    集成化模拟调制解调器 16 16 22
    ISDN PRI(B通道) 64 64 64
    ISDN BRI 12 12 14
    异步串行 36 36 38
    同步串行 12 12 14
    DSL连接 4 4 5
    以太交换端口 16 16 16

    表4 Cisco 2600系列系统参数
    Cisco 2600 系列型号 Dec-10 2620/21 2650/51 2610/11XM 2620 /21XM 2650 /51XM 2691
    处理器类型 40 MHz CPU 50 MHz CPU 80 MHz CPU 40 MHz CPU 50 MHz CPU 80 MHz CPU 160 MHz CPU
    性能 15Kpps 25Kpps 37Kpps 20Kpps 30Kpps 40Kpps 70Kpps
    闪存(缺省/最大) 8MB/ 16MB 8MB/ 32MB 8MB/ 32MB 16MB/ 48MB 16MB/ 48MB 16MB/ 48MB 32MB/ 128MB
    (致密闪存)
    系统内存 32MB/ 64MB 32MB/ 64MB 32MB/ 32MB/ 128MB 32MB/ 128MB 64MB/ 64MB/
    (缺省/最大) 128MB 128MB 256MB
    集成化 WIC插槽 2 2 2 2 2 2 3
    机载 AIM(内部) 1 1 1 1 1 1 2
    插槽
    控制台端口 1 1 1 1 1 1 1
    (高达 115.2 Kbps)
    辅助端口 1 1 1 1 1 1 1
    (高达 115.2 kbps)
    最低 Cisco IOS 版本 11.3T 或更高版本和12.0.1 Mainline 12.0(3)T 或更高版本和12.1.1 Mainline 12.1(3) T或更高版本12.2.1 Mainline 12.1(14) Mainline, 12.2(x) Mainline
    (将来)12.2(8)T1或 更高版本
    12.1(14) Mainline, 12.2(x) Mainline
    (将来)12.2(8)T1或 更高版本
    12.1(14) Mainline, 12.2(x) Mainline
    (将来)12.2(8)T1或更高版本
    12.2(8) T1 或更高版本
    机载 LAN 端口 1到2个以太网端口 1到 2个10/100 FE端口 1到 2个10/100 FE 端口 1到 2个10/100 FE端口 1到 2个10/100 FE端口 1到 2个10/100 FE 端口 2个 10/100 FE端口
    冗余电源 仅为以太网 仅为以太网 仅为以太网 仅为以太网 仅为以太网 仅为以太网 仅为以太网
    机架安装 可以,有19” 和23” 选项 可以,有19” 和23” 选项 可以,有19” 和23” 选项 可以,有19” 和23” 选项 可以,有19” 和23” 选项 可以,有19” 和23” 选项 可以,有 19” 和23” 选项
    墙壁安装 可以 可以 可以 可以 可以 可以 不可以
    电源要求
    电源 最高
    50W (+5V, +12V, -12V)
    交流电源
    最高
    50W (+5V, +12V, -12V) 交流电源
    最高
    50W ( +5V, +12V, -12V) 交流电源
    最高
    50W ( +5V, +12V,-12V) 交流电源
    最高50W (+5V, +12V, -12V) 交流电源 最高50W (+5V, +12V,-12V) 交流电源 最高 105W (+5V , +3.3V, +12, -12V) 交流电源
    功率输出 5V@ 9.5A, 12V@ 1.20A 12V@ 0.5A 5V@9.5A, 12V@ 1.20A -12V@ 0.5A 5V@ 9.5A, 12V@ 1.20A -12V@ 0.5A 5V@ 9.5A, 12V@ 1.20A 12V@ 0.5A 5V@ 9.5A, 12V@ 1.20A -12V@ 0.5A 5V@ 9.5A, 12V@ 1.20A -12V@ 0.5A 5V@ 15A, 3.3V@ 12A 12V@ 5A,
    交换功耗 170W (最高) 170W (最高) 170W (最高) 170W (最高) 170W (最高) 170W (最高) 170W (最高)
    交流输入电压 100 到 100到 100到 100到 100到 100到 100到
    240VAC 240VAC 240VAC 240VAC 240VAC 240VAC 240VAC
    直流输入电压 -38 到 -38到 -38到 -38 到 -38到 -38到 N/A
    -75VDC -75VDC -75VDC -75VDC -75VDC -75VDC
    直流输入电流 电流2.0 amps 电流2.0 amps 电流 2.0 amps 电流2.0 amps 电流2.0 amps 电流 2.0 amps N/A
    直流功耗 75W(最高) 75W(最高) 75W(最高) 75W(最高) 75W(最高) 75W(最高) N/A
    频率 47-63Hz 47-63Hz 47-63Hz 47-63Hz 47-63Hz 47-63Hz 47-63Hz
    交流输入电流 1.5 amps 1.5 amps 1.5 amps 1.5 amps 1.5 amps 1.5 amps 100VAC 时; 最高2A @; 240VAC 时 最高1A (最大为215W)
    环境参数
    工作温度 -32到 104 F (0到 40 C) -32到 104 F (0到 40 C) -32到 104 F (0到 40 C) -32到 104 F (0到 40 C) -32到 104 F (0到 40 C) -32到 104 F (0到 40 C) -32到 104 F (0到 40 C)
    非工作温度 -40到 158 F -40到 158 F -40到 158 F -40到 158 F -40到 158 F -40到 158 F -40 到 158 F
    (-40到 70 C) (-40到 70 C) (-40到 70 C) (-40到 70 C) (-40到 70 C) (-40到 70 C) (-40 到 70 C)
    相对湿度 非冷凝 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95%
    工作高度 40C时最高6500英尺 40C时最高6500英尺 40C时最高6500英尺 40C时最高6500英尺(2000米) 40C时最高6500英尺 40C时最高6500英尺(2000米) 40C 时最高 6500英尺
    (每100英尺降1C) (2000米) (2000米) (2000米) (2000米) (2000米)
    尺寸(高x宽x深) 1.69” (4.3cm) x 17.5” (44.5 cm) x 11.8” (30cm) 1.69” (4.3cm) x 17.5” (44.5 cm) x 11.8” (30cm) 1.69” (4.3 cm) x 17.5” (44.5 cm) x 11.8” (30cm) 1.69” (4.3cm) x 17.5” (44.5 cm) x 11.8” (30cm) 1.69” (4.3 cm) x 17.5” (44.5 cm) x 11.8” (30cm) 1.69” (4.3 cm) x 17.5” (44.5 cm) x 11.8” (30cm) 3.46” x 17.0” x 11.20” (8.78 x 45.36 x 28.45 cm)
    机架高度 1RU 1RU 1RU 1RU 1RU 1RU 2RU
    重量 (最小) 8.85 lb (4.66 kg) 8.85 lb (4.66 kg) 8.85 lb (4.66 kg) 8.85 lb (4.66 kg) 8.85 lb (4.66 kg) 8.85 lb (4.66 kg) 15 lb (6.80kg)
    噪音水平(最低) 38-dbA 38-dbA 38-dbA 38-dbA 38-dbA 38-dbA 45-dbA
    规章符合性
    安全性 所有平台—UL 60950:2000, NOM019:1998, EN 60950:1992+A1+A2+A3+A4, ACATS 001: 1993
    ACA AS3260:1997
    规章符合性 所有平台—FCC Class A和Canadian DOC Class A, EN55022:1998, CISPR22:1997,
    EN61000-3-2:1995, EN61000-3-3:1995, EN300386:2000, EN55024/EN55082-1, AS/NZS3548:1998,
    47-CFR-15:1997, VCCI:V-3/2000, CNS 13438

    Cisco 2600系列符合众多安全性、EMI、抗干扰性和网络一致性标准。具体信息可从您的思科分销商或客户经理处获得。

    总结

    Cisco 2600系列模块化路由器扩展了向公司分支机构提供的多功能性、集成和功能,为多种应用提供了更高性能和密度。公司可将多种独立设备的功能合并入单一、紧凑且可远程管理的产品包中。因为Cisco 2600是模块化的,故此接口配置可方便定制以容纳多种网络应用,如分支机构数据接入、集成交换、多服务语音/数据集成、拨号接入服务、VPN接入和防火墙保护、VLAN间路由和串行设备集中。Cisco 2600系列适用于需在边缘对分支机构IP电话、语音网关,以及灵活路由与低密交换集成化解决方案实现最高集成水平的站点和解决方案。

    思科服务和支持

    领先技术应获得领先支持。针对Cisco 2600系列的SMARTnetTM技术支持可一次性提供,也可逐年签订合同提供。支持选项的范围从帮助台帮助到主动、现场咨询。所有支持合同均包括:

    • 协议、安全性、带宽和特性改进方面的主要Cisco IOS软件升级
    • 全面访问Cisco.com技术库的权利,以获得技术帮助、电子商务和产品信息
    • 全天候获得业界规模最大的专用技术支持人员团体的支持

    具体信息请联络您当地的销售办公室。

    有关思科产品的具体信息,请联络:
    美国和加拿大:800 553-NETS(6387)
    欧洲:32 2 778 4242
    澳大利亚:612 9935 4107
    其他:408 526-7209
    网站:www.cisco.com

    模块支持

    附录A:Cisco 2600系列NM

    串行和ATM NM(需IOS 11.3 (3)T或更高版本)
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    NM-4T1-ATM1,2 4端口T1 ATM,带IMA NM X X X
    NM-4E1-ATM1,2 4端口E1 ATM,带IMA NM X X X
    NM-8T1-ATM1,2 8端口T1 ATM,带IMA NM X X X
    NM-8E1-ATM1,2 8端口E1 ATM,带IMA NM X X X
    NM-1A-T31,4 1端口DS3 ATM NM X X X
    NM-1A-E31,4 1端口E3 ATM NM X X X
    NM-16A 16端口高密度异步NM X X X
    NM-32A 32端口高密度异步NM X X X
    NM-4A/S 4端口低速(最高128Kbps)异步/同步串行NM X X X
    NM-8A/S 8端口低速(最高128Kbps)异步/同步串行NM X X X
    NM-1A-OC3MM8 1端口ATM OC-3 ATM多模块NM X
    NM-1A-OC3SMI8 1端口ATM OC-3 ATM单模中间 X
    距离NM
    NM-1A-OC3SML8 1端口 ATM OC-3 ATM单模远 X
    距离NM

    LAN/LAN/WAN NM
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    NM-2FE2W 2个10/100以太网 2 WAN卡插槽网络模块 X
    NM-1FE2W 1个10/100以太网 2 WAN卡插槽网络模块 X
    NM-1FE1R2W 1个10/100以太网 14/16令牌环 2 WAN卡插槽网络模块 X
    NM-1FE-FX8 1端口快速以太网网络模块, 仅为FX X
    NM-2W 2 WAN接口卡插槽网络模块, (WAN I/F卡单独提供) X X X
    NM-1E 1端口以太网模块 X X
    NM-4E 4端口以太网模块 X X
    NM-1ATM-25 1端口ATM 25Mbps网络模块 X X

    拨号, ISDN,模拟调制解调器和通道串行NM(11.3(4)T或更高版本)
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    NM-1CT1 1端口通道化T1/ISDN PRI网络模块 X X X
    NM-1CT1-CSU 1端口通道化T1/ISDN PRI带CSU网络模块 X X X
    NM-2CT1 2端口通道化T1/ISDN PRI网络模块 X X X
    NM-2CT1-CSU 2端口通道化T1/ISDN PRI带CSU网络模块 X X X
    NM-1CE1B 1端口通道化E1/ISDN PRI均衡网络模块 X X X
    NM-1CE1U 1端口通道化E1/ISDN PRI非均衡网络模块 X X X
    NM-2CE1B 2端口通道化E1/ISDN PRI均衡网络模块 X X X
    NM-2CE1U 2端口通道化E1/ISDN PRI非均衡网络模块 X X X
    NM-4B-S/T 4端口ISDN BRI网络模块(S/T接口) X X X
    NM-4B-U 4端口ISDN BRI,带NT-1网络模块(U接口) X X X
    NM-8B-S/T 8端口ISDN BRI网络模块(S/T接口) X X X
    NM-8B-U 8端口ISDN BRI,带NT-1网络模块(U接口) X X X
    NM-8AM 8个模拟调制解调器网络模块 X X X
    NM-16AM 16个模拟调制解调器网络模块 X X X
    NM-1HSSI 1端口HSSI网络模块 X X X

    语音/传真NM
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    NM-HDV-1T1-121,2 12通道T1高密度语音/ X X X
    传真网络模块
    NM-HDV-1E1-121,3 12通道E1高密度语音/ X X X
    传真网络模块
    NM-HDV-1T1-241,2 24通道T1高密度语音/ X X X
    传真网络模块
    NM-HDV-1T1-24E1,2 24通道T1增强高密度语音/传真网络模块 X X X
    NM-HDV-1E1-301,3 30通道E1高密度语音/ X X X
    传真网络模块
    NM-HDV-1E1-30E1,3 30通道增强E1高密度语音/传真网络模块 X X X
    NM-HDV-2T1-481,2 48通道T1高密度语音/传真网络模块 X X X
    NM-HDV-2E1-601,3 60通道E1高密度语音/传真网络模块 X X X
    NM-1V1 1插槽语音/传真网络模块 X X X
    NM-2V1 2插槽语音/传真网络模块 X X X
    NM-16ESW-PWR5 16个以太交换NM,带电源卡 X X X
    NM-16ESW5 16端口10/100以太交换NM X X X
    EM-HDA-8FXS5 8端口语音/传真扩展模块 X X X
    NM-HDA-4FXS5 高密度模拟语音/传真网络模块,带4 FXS X X X
    EM-HDA-4FXO5 4端口语音/传真扩展模块FXO X X X
    NM-HDV-1J1-30 7, 8 1端口30通道J1高密度语音网络模块 X X X
    NM-HDV-1J1-30E7, 8 1端口30增强通道J1高密度语音网络模块 X X X

    报警接口控制器(AIC)网络模块
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    NM-AIC-646 报警监督和控制NM;64个联络点和16个控制点 X X
    • 语音/传真和ATM NM需一个Cisco IOS Plus特性集。
    • 需Cisco IOS 12.05XK, 12.07T, 12.1, 12.1T, 12.2, 12.2T 或更高版本。
    • 需 Cisco IOS 12.07XK, 12.12T, 12.2, 12.2T或更高版本。
    • 需 Cisco IOS 12.1.2T或更高版本。
    • 需 Cisco IOS 12.2(2)XT, 12.2(8)T或更高版本。
    • 需 Cisco IOS 12.2(2)XG和12.2(7)T或更高版本。
    • 需 Cisco IOS 12.2(8)T或更高版本。
    • 计划将来在 Cisco 2691上支持。

    附录B:Cisco 2600系列语音接口卡

    所支持的与语音/传真NM共用的语音接口卡
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    VIC-2BRI-S/T-TE1 2端口BRI S/T终端设备语音/传真接口卡,用于语音/传真NM X X X
    VIC-2BRI-NT/TE3 2端口BRI(NT和TE)语音接口模块 X X X
    VIC-2FXS 2端口FXS语音/传真接口卡,用于语音/传真NM X X X
    VIC-2FXO-M12 2端口FXD语音/传真接口卡,用于语音/传真NM,带呼叫方ID和管理中断(北美版本和其他国家) X X X
    VIC-2FXO 2端口FXO语音/传真接口卡用于语音/传真网络模块(北美版本和其他国家) X X X
    VIC-2FXO-M22 2端口FXO语音/传真接口卡带呼叫方ID和管理中断(欧洲版本) X X X
    VIC-2FXO-EU 2端口FXO语音/传真接口卡(欧洲版本) X X X
    VIC-2FXO-M3 2端口FXO语音/传真接口卡,用于澳大利亚 X X X
    VIC-2E/M 2端口E&M语音/传真接口卡,用于语音/传真网络模块 X X X
    VIC-2DID 2端口DID(直接向内拨号)语音/传真接口卡 X X X
    • 由Cisco IOS 12.0(3)或更高版本支持
    • 由Cisco IOS 12.1(2)XH或更高版本支持
    • 计划将来在Cisco 2691上支持
    Cisco 2600系列多工语音/WAN和WIC
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    VWIC-1MFT-T11 1端口T1/部分T1 多工中继,带CSU/DSU X X X
    VWIC-2MFT-T11 2端口T1/部分T1 多工中继,带CSU/DSU X X X
    VWIC-2MFT-T1-DI1 2端口T1/部分T1 多工中继,带CSU/DSU和分插 X X X
    VWIC-1MFT-E11 1端口E1/部分E1 多工中继,带DSU X X X
    VWIC-2MFT-E11 2端口E1/部分E1 多工中继,带DSU X X X
    VWIC-2MFT-E1-DI1 2端口T1/部分T1 多工中继,带DSU和分插 X X X
    VWIC-1MFT-G7032 1端口G.703 多工中继 X X X
    VWIC-2MFT-G7032 2端口G.703 多工中继 X X X
    WIC-1DSU-T11,6 T1/部分T1 CSU/DSU X X X
    WIC-1DSU-56K4 1端口4线56/64 Kbps CSU/DSU X X X
    WIC-1T 1端口高速串行 X X X
    WIC-2T 2端口高速串行 X X X
    WIC-2A/S 2端口异步/同步串行 X X X
    WIC-1B-S/T 1端口ISDN BRI X X X
    WIC-1B-U 1端口ISDN BRI,带NT1 X X X
    WIC-1AM5 1端口模拟调制解调器接口卡 X X X
    WIC-2AM5 2端口模拟调制解调器接口卡 X X X
    WIC-ADSL3 1端口ADSL WAN接口 X X X
    WIC-1SHDSL4,6 1端口G.SHDSL WAN接口 X X X
    • 需Cisco IOS 12.0(5)XK或更高版本。
    • 需Cisco IOS 12.1 (1)T或更高版本。
    • 需Cisco IOS 12.1 (5)YB,12.2(4)或更高版本。
    • 需Cisco IOS 12.2 (4)XL或更高版本。
    • 需Cisco IOS 12.2 (2) XB或更高版本和IOS IP Plus特性集
    • 计划将来在Cisco 2691上支持

    附录C:Cisco 2600系列AIM

    Cisco 2600系列AIM
    产品号 说明 Cisco 261x–265x Cisco 2600XM Cisco 2691
    AIM-COMPR2 用于Cisco 2600系列的数据压缩AIM(需IOS软件12.02T或更高版本) X X X
    AIM-COMPR42 用于Cisco 2691、3600和3700系列的数据压缩AIM X X X
    AIM-VPN/BP 用于Cisco 2600系列的数据加密AIM——基本性能 X X X
    AIM-VPN/EP1 用于Cisco 2600系列的数据加密AIM——增强性能 X X X
    AIM-ATM2 高性能ATM高级集成模块 X X X
    AIM-VOICE-302 30通道T1/E1数字化语音模块(需IOS软件12.2(2)XB或更高版本) X X X
    AIM-ATM-VOICE-302 ATM SAR和30通道T1/E1数字化语音模块(需IOS软件12.2(2)XB或更高版本) X X X
    • 建议仅用于Cisco 265x、265xXM和2631。
    • 计划将来在Cisco 2691上支持。

    联系我们
