Introdução
Pré-requisitos
Requisitos
Componentes Utilizados
Convenções
Console e Cabos da Porta Auxiliar
Qual Cabo Ethernet RJ-45 Devo Usar?
Cabos para Hubs, Switches, Roteadores e Estações de Trabalho
Conectores de Cabos Mais Comuns
Conectores GBIC e SFP
Conectores e Cabos do Catalyst 6500/6000 Switch
Conectores e Cabos do Catalyst 5500/5000
Conectores e Cabos do Catalyst 4500/4000 Switch
Conectores e Cabos do Catalyst 3750
Conectores e Cabos do Catalyst 3560/3560E
Patch Cable do Módulo SFP
Conectores e Cabos do Catalyst 3550
Conectores e Cabos do Catalyst 2970
Conectores e Cabos do Catalyst 2950/2955
Conectores e Cabos do Catalyst 2940
Conectores e Cabos do Catalyst 2900/3500 XL
Fontes de Alimentação CA, Conectores e Cabos para Catalyst Switches
Fontes de Alimentação e Cabos do Catalyst 6500/6000 Series Switch
Fontes de Alimentação e Cabos do Catalyst 5500/5000 Series Switch
Fontes de Alimentação e Cabos do Catalyst 4500/4000 Series Switch
Fontes de Alimentação e Cabos dos Catalyst 2900/3500XL, 2940, 2950, 3550 e 3750 Series Switches
Padrão de Pinout RJ-21 para RJ-45
Discussões relacionadas da comunidade de suporte da Cisco
Este documento é um guia para cabos e conectores para os módulos de switching Catalyst 6500/6000, 5500/5000 e 4500/4000 Series e para os Catalyst 2900/3500 XL, 2940, 2970, 2950/2955, 3550 e 3750 Series Switches com configuração fixa. Nele também são abordados fontes de alimentação AC, conectores e cabos para esses switches.
É necessário identificar o número da peça ou do modelo de seu switch/supervisor, módulo de switching ou fonte de alimentação para usar este documento de maneira eficaz. Faça isso com uma inspeção visual ou execute o comando show module quando possível.
Este documento não se restringe a versões de software e hardware específicas.
Consulte as Convenções de Dicas Técnicas da Cisco para obter mais informações sobre convenções de documentos.
Diferentes Catalyst Supervisor Engines usam um cabo invertido ou direto para conectar um terminal ou um modem à porta de console. Consulte esses documentos para obter informações sobre como conectar um terminal ou um modem à porta de console dos Catalyst Series Switches:
Portas auxiliares (AUX) em módulos ou switches da Camada 3 (L3) se comportam de forma muito parecida com portas AUX em roteadores e são usadas para conectar modems. Consulte o Guia de Conexão Modem-Roteador para obter informações sobre como conectar um modem a uma porta AUX.
Uma pergunta comum sobre o cabo Ethernet de par trançado não blindado (UTP) RJ-45 é como distinguir entre os cabos invertido, direto e crossover e quando usá-los. Use o guia de comparação encontrado na seção Tipos de Cabeamento RJ-45 do Guia de Cabeamento para Console e Portas AUX para ver a diferença entre esses cabos.
Cabos de crossover e diretos são usados para conectar portas de switch ou interfaces aos dispositivos de rede. Consulte esta tabela para verificar quando cada um desses tipos de cabos deve ser usado. Localize o dispositivo na coluna à esquerda e faça a correspondência com outro dispositivo na linha superior. A interseção desses dois dispositivos fornece a você o tipo de cabo usado para conectá-los.
|
Hub |
Switch |
Roteador |
Estação de trabalho |
|
|---|---|---|---|---|
|
Hub |
Crossover |
Crossover |
Direto |
Direto |
|
Switch |
Crossover |
Crossover |
Direto |
Direto |
|
Roteador |
Direto |
Direto |
Crossover |
Crossover |
|
Estação de trabalho |
Direto |
Direto |
Crossover |
Crossover |
Nota: As portas dos switches Catalyst que executam o Cisco IOS® Software (Nativo) podem ser configuradas para funcionar como portas de Camada 2 (L2) ou de Camada 3 (L3). Quando você for conectar a outros dispositivos o cabo RJ-45 de uma porta da Camada 3 que funcione como uma porta de roteador, utilize a tabela anterior. Em resumo, os cabos usados não são alterados, independentemente de a porta estar configurada para estar no modo de Camada 2 (porta do switch) ou de Camada 3 (porta do roteador).
Estes diagramas mostram alguns dos tipos de cabos e conectores mais comuns usados em switches Catalyst.
|
RJ-45 |
RJ-21 Telco |
|---|---|
|
|
|
|
Usado para conectar a portas Ethernet 10/100 ou 10/100/1000 e Gigabit Interface Converter (GBIC) 1000Base-T ou portas GBIC Small Form Factor Pluggable (SFP). As portas Ethernet 10/100/1000 devem usar quatro cabos de par trançado Categoria 5, 5e ou 6. |
Usado para conectar a interfaces de telecomunicações RJ-21 10/100BASE-TX. Use cabos UTP Categoria 5 com RJ-21 macho. |
|
Fibra ótica MT-RJ |
Fibra ótica SC |
|---|---|
|
|
|
|
Usado para conectar a portas de fibra ótica 100BASE-FX. Use os cabos de fibra multimodos (MMF) com conectores MT-RJ. |
Usado para conectar a portas 100Base-FX, 1000Base-SX, Long Wavelength/Long Haul (LX/LH) e de fibra ótica ZX ou GBICs. Use o MMF ou o cabo ótico de fibra do tipo single-mode fiber (SMF). |
|
Fibra ótica LC |
GigaStack |
|---|---|
|
|
|
|
Usado para conectar a portas de módulo de fibra ótica SFP. |
Usado para conectar a portas GigaStack GBIC. A tecnologia do Cisco GigaStack usa GBICs e cabos proprietários. |
|

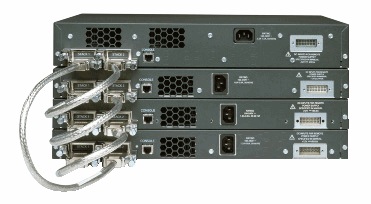

StackWise |
|---|
|
|
|
Usado para conectar a portas StackWise no painel traseiro dos Catalyst 3750 Switches. A tecnologia Cisco StackWise usa cabos e conectores proprietários. |
Muitos switches Catalyst, Supervisor Engines e módulos de switching possuem GBICs removíveis ou conectores do tipo SFP. Estes diagramas mostram alguns dos conectores GBIC e SFP mais comuns usados em switches Catalyst.
Nota: Um Catalyst 2950 Switch é utilizado para fins de demonstração.
|
1000Base-X |
1000Base-T |
|---|---|
|
|
|
|
Usa conector de fibra ótica SC e cabo MMF ou SMF. Números das peças: WS-G5484 (1000Base-SX GBIC) WS-G5486 (1000Base-LX/LH GBIC) WS-G5487 (1000Base-ZX GBIC) |
Usa o conector e o cabo RJ-45. Número da peça: WS-G5483 (1000Base-T GBIC) |
|
WS-X3500-XL GigaStack GBIC |
Módulo SFP |
|---|---|
|
|
|
|
Usa o conector e o cabo Cisco Gigastack. Número da peça: WS-X3500-XL (GigaStack GBIC) |
Usa conector de fibra ótica LC ou RJ-45 para SFP 1000Base-T. Números da peça: GLC-T (1000Base-T SFP) GLC-SX-MM (1000Base-SX SFP) GLC-LH-SM (1000Base-LX/LH SFP) GLC-ZX-SM (1000Base-ZX) |
O suporte ao GBIC e SFP depende da plataforma e da versão do software. Consulte estes documentos para obter os requisitos do sistema Ethernet Gigabit, bem como requisitos do sistema GBIC, Coarse Wave Division Multiplexer (CWDM) GBIC, Gigastack GBIC e SFP:
Requisitos do Sistema para Implementar Ethernet Gigabit em Catalyst Switches
Matriz de Compatibilidade do Catalyst GigaStack Gigabit Interface Converter Switch
Identifique o chassi do switch e o número da peça do módulo de switching. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: Este guia não aborda cabos para o Catalyst 6000 Optical Services Module (OSM) nem cabos de adaptador de porta para a placa FlexWAN.
Consulte Nota de Verificação e Instalação do Optical Services Module para obter informações sobre as especificações e o cabeamento do OSM.
Consulte Notas de Instalação e Configuração do Adaptador de Porta do Módulo FlexWAN para obter informações sobre as especificações e o cabeamento do adaptador de porta FlexWAN.
|
Número da peça do módulo de switching |
Tipo de conector |
Descrição do cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-X6148-RJ45V WS-X6248-RJ45 WS-X6348-RJ45 WS-X6348-RJ45V WS-X6548-RJ45 48 portas Ethernet 10/100 ou 10/100 de alimentação em linha WS-X6148-GE-TX WS-X6148V-GE-TX WS-X6548-GE-TX WS-X6548V-GE-TX 48 portas Ethernet 10/100/1000 ou 10/100/1000 (1000Base-T) de alimentação em linha WS-X6748-GE-TX 48 portas Ethernet 10/100/1000 (usadas somente com o Supervisor 720) |
RJ-45 (para portas 10/100 e 1000Base-T) |
UTP Categoria 5, 5e ou 6 |
|
|
WS-X6516-GE-TX 16 portas Ethernet Gigabit 10/100/1000 Base-T |
RJ-45 (para 1000Base-T GBIC) |
Categoria 5, 5e ou 6 UTP |
|
|
WS-X6148-RJ21V WS-X6248-TEL WS-X6248A-TEL WS-X6348-RJ21V WS-X6548-RJ21 48 portas Ethernet 10/100 |
RJ-21 Telco (4 conectores) |
UTP Categoria 5 |
|
|
WS-X6024-10FL-MT 24 portas 10Base-FL WS-X6224-100FX-MT WS-X6324-100FX-MM WS-X6324-100FX-SM WS-X6524-100FX-MM 24 portas 100 Base-FX |
Fibra ótica MT-RJ |
Fibra ótica SMF/MMF |
|
|
WS-X6416-GE-MT 16 portas Ethernet Gigabit 100 Base-FX (1000Mbps) |
Fibra ótica MT-RJ |
Fibra ótica MMF |
|
|
WS-X6408-GBIC WS-X6408A-GBIC WS-X6416-GBIC WS-X6516-GBIC WS-X6516A-GBIC WS-X6816-GBIC 8 ou 16 slots de módulos GBIC |
RJ-45 (para 1000Base-T GBIC) |
UTP Categoria 5, 5e, 6 |
|
|
Fibra ótica SC1 (GBICs 1000BaseSX/LX/ZX e CWDM) |
Fibra ótica MMF |
||
|
WS-X6501-10GEX4 Ethernet de 10 Gigabits com 1 porta WS-X6502-10GE com Optical Interface Module (OIM) com 1 porta Ethernet de 10 Gigabits WS-X6704-10GE Ethernet de 10 Gigabits com 4 portas (usado somente com o Supervisor 720) |
Fibra ótica SC |
Fibra ótica SMF ou SMF de dispersão deslocada |
|
|
WS-X6724-SFP 24 slots de módulos SFP (usados somente com o Supervisor 720) |
RJ-45 (para SFP de 1000Base-T) |
UTP Categoria 5, 5e, 6 |
|
|
Fibra ótica LC (para SFPs 1000Base-SX/LX/ZX) |
Fibra ótica SMF/MMF |
1Os GBICs LX/LH requerem um patch cable de condicionamento de modo entre o GBIC e o MMF. Consulte a seção Patch Cable de Condicionamento de Modo do documento Especificações de Conectores e Cabos para obter mais informações.
Identifique o número de peça do módulo de switching. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: Este guia não aborda os seguintes cabos do Catalyst 5000: FDDI (Fiber Distributed Data Interface) e CDDI (Copper Distributed Data Interface), ATM ou Token Ring. Consulte Preparação da Instalação para obter informações sobre o cabeamento e as especificações desses módulos.
|
Número da peça do módulo de switching |
Tipo de conector |
Descrição do cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-X5013 WS-X5014 24 ou 48 portas Ethernet 10 Base-T WS-X5113 WS-X5223 12 ou 24 portas Ethernet 100 Base-TX WS-X5203 WS-X5213A 12 portas Ethernet 10/100 WS-X5224 WS-X5225R WS-X5234-RJ45J45 24 portas Ethernet 10/100 |
RJ-45 |
Cabo UTP Categoria 3 ou 51 |
|
|
WS-X5012 WS-X5012A WS-X5020 48 portas Ethernet 10 Base-T WS-X5239-RJ21 48 portas Ethernet 10/100 |
RJ-21 Telco |
Cabo UTP Categoria 3 ou 51 |
|
|
WS-X5015-MT 24 portas 10 Base-FL WS-X5236-FX-MT WS-X5237-FX-MT 24 100 Base-FX |
fibra ótica MT-RJ |
Fibra ótica SMF/MMF |
|
|
WS-X5114 WS-X5201 WS-X5201R 12 portas 100 Base-FX |
Fibra ótica SC (para 100Base-FX) |
Fibra ótica SMF/MMF |
|
|
WS-X5403 slots de módulos GBIC com 3 portas WS-X5403 9 slots de módulos GBIC |
SC de fibra ótica (para GBICs 1000BaseSX/LX/ZX) |
Fibra ótica SMF/MMF2 |
1O cabo UTP Categoria 3 pode transmitir dados em velocidades de até 10 Mbps e, portanto, só é usado para dispositivos de rede de 10 Mbps. Os módulos de switching de telecomunicações 10Base-T Catalyst 5000 podem usar o cabo Categoria 3, mas o cabo Categoria 5 é necessário para todos os módulos de switching 10/100 Base-TX.
2Os GBICs LX/LH requerem um patch cable de condicionamento de modo entre o GBIC e o MMF. Consulte a seção Patch Cable de Condicionamento de Modo do documento Especificações de Conectores e Cabos para obter mais informações.
Consulte o Guia de Instalação do Módulo do Catalyst 4500 Series - Visão Geral e Especificações do Módulo para obter as especificações detalhadas dos módulos de switching Catalyst 4500.
Consulte Módulos de Switching Catalyst 4000 para obter as especificações detalhadas dos módulos de switching Catalyst 4000.
Identifique o número da peça do chassi do switch. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: O Catalyst 3750 Switch é fornecido com um cabo StackWise de 0,5 metro que pode ser usado para conectar as portas StackWise no painel traseiro. Também é possível encomendar esses cabos StackWise do representante de vendas da Cisco:
CAB-STACK-50CM= (cabo de 0,5 metro)
CAB-STACK-1M= (cabo de 1 metro)
CAB-STACK-3M= (cabo de 3 metros)
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C3750-24TS WS-C3750-48TS 24 ou 48 portas Ethernet 10/100 e 2 ou 4 slots de módulos SFP |
RJ-45 (para portas 10/100) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
SFP: Fibra ótica LC (para 1000 Base-SX/LX) ou RJ-45 (para 1000 Base-T) |
SFP: Fibra ótica SMF/MMF ou Cat5, 5e ou 6 |
||
|
WS-C3750G-24TS 24 portas 10/100/1000 e 4 slots de módulos SFP |
RJ-45 (para portas 10/100/1000) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
SFP: Fibra ótica LC (para 1000 Base-SX/LX) ou RJ-45 (para 1000 Base-T) |
SFP: Fibra ótica SMF/MMF ou Cat5, 5e ou 6 |
||
|
WS-C3750G-24T 24 portas Ethernet 10/100/1000 |
RJ-45 |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
WS-C3750G-12S 12 slots de módulos SFP |
SFP: Fibra ótica LC (para 1000 Base-SX/LX) ou RJ-45 (para 1000 Base-T) |
SFP: Fibra ótica SMF/MMF ou Cat5, 5e ou 6 |
Identifique o número da peça do chassi do switch. Use esta tabela para fazer a correspondência entre o número de peça, o tipo de conector e o cabo usados.
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C3560-8PC |
RJ-45 (10/100) |
Dois pares de cabo UTP Cat 5, 5e ou 6 |
Guia de Hardware do Catalyst 3560 Consulte também Manutenção e Troubleshooting dos Cisco Small Form-Factor Pluggable (SFP) Transceiver Modules. |
|
RJ-45 (10/100/1000) |
Quatro pares de cabo UTP Cat 5, 5e ou 6 |
||
|
SFP (100 Base-FX/LX/BX) |
Fibra ótica LC SMF/MMF |
||
|
WS-C3560-24TS, WS-C3560-48TS, WS-C3560-24PS, WS-C3560-48PS |
RJ-45 (10/100) SFP (1000 Base-T) |
Dois pares de cabo UTP Cat 5, 5e ou 6 |
|
|
SFP (1000 Base-LH/SX/ZX) |
Fibra ótica LC SMF/MMF |
||
|
WS-C3560G-24TS, WS-C3560G-48TS, WS-C3560G-24PS, WS-C3560G-48PS |
RJ-45 (10/100/1000) SFP (1000 Base-T) |
Quatro pares de cabo UTP Cat 5, 5e ou 6 |
|
|
SFP (1000 Base-LH/SX/ZX) |
Fibra ótica LC SMF/MMF |
||
|
WS-C3560E-24TD, WS-C3560E-24PD, WS-C3560E-48TD, WS-C3560E-48PD, WS-C3560E-48PD-F |
RJ-45 (10/100/1000) SFP (1000 Base-T) |
Quatro pares de cabo UTP Cat 5, 5e ou 6 |
|
|
SFP (100 Base-FX, 1000 Base-LH/SX/ZX) |
Fibra ótica LC SMF/MMF |
||
|
Baseado em X2 (10GBASE-SR/LR/ER) |
Fibra ótica SC SMF/MMF |
O Catalyst 3560 Switch oferece suporte ao patch cable do módulo SFP, um cabo passivo de cobre e 1/2 metro com conectores do módulo SFP em cada extremidade. Esse cabo é capaz de conectar dois Catalyst 3560 Switches em uma configuração em cascata.
|
Número da peça |
Descrição |
|---|---|
|
CAB-SFP-50CM= |
Cabo de interconexão do Cisco Catalyst 3560 SFP (50 dcm) |
Identifique o número de peça do chassi do switch. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: Alguns Catalyst 3550 Switches oferecem suporte ao GBIC GigaStack, que requer um dos seguintes cabos de propriedade da Cisco: CAB-GS-50CM (cabo de 0,5 metro) ou CAB-GS-1M (cabo de 1 metro). Consulte a Matriz de Compatibilidade do Catalyst GigaStack Gigabit Interface Converter Switch para obter uma lista de switches com suporte ao GigaStack GBIC.
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C3550-12T 10 portas Ethernet 10/100/1000 e 2 slots de módulos GBIC WS-C3550-12G 2 portas Ethernet 10/100/1000 e 10 slots de módulos GBIC WS-C3550-24-SMI, WS-C3550-24-DC-SMI WS-C3550-48-SMI WS-C3550-24-EMI WS-C3550-48-EMI 24 ou 48 portas Ethernet 10/100 e 2 slots de módulos GBIC WS-C3550-24PWR-SMI WS-C3550-24PWR-EMI 24 portas Ethernet 10/100 de alimentação em linha e 2 slots de módulos GBIC |
RJ-45 (para portas 10/100 ou de alimentação em linha 10/100 ou 10/100/1000) |
UTP Categoria 5, 5e, 6 |
|
|
GBIC: RJ-45 para GBIC 1000 Base-T ou fibra ótica SC (para GBICs 1000 Base-SX/LX/ZX e CWDM) ou Gigastack GBIC |
GBIC: UTP Cat 5, 5e, 6 ou fibra ótica MMF/SMF ou cabo GigaStack |
||
|
WS-C3550-24-FX-SMI 24 portas 100 Base-FX e 2 slots de módulos GBIC |
Fibra ótica MT-RJ (para portas 100Base-FX) |
Fibra ótica MMF |
|
|
GBIC: RJ-45 para GBIC 1000 Base-T ou fibra ótica SC (para GBICs 1000 Base-SX/LX/ZX e CWDM) ou Gigastack GBIC |
GBIC: UTP Cat 5, 5e, 6 ou fibra ótica MMF/SMF ou cabo GigaStack |
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C2970G-24T 24 portas Ethernet 10/100/1000 |
RJ-45 |
UTP Categoria 5, 5e ou 6 |
|
|
WS-C2970G-24TS 24 portas 10/100/1000 e 4 slots de módulos SFP |
RJ-45 (para portas 10/100/1000) |
UTP Categoria 5, 5e ou 6 |
|
|
SFP: RJ-45 (para 1000 Base-T) ou fibra ótica LC (para 1000 Base-SX/LX/ZX) |
SFP: UTP de Cat5, 5e ou 6 ou fibra ótica SMF/MMF |
Identifique o número de peça do chassi do switch. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: Este guia não aborda os Catalyst 2950 Long-Reach Ethernet (LRE) Switches. Consulte Produtos Long-Reach Ethernet para obter mais informações sobre cabeamento e especificações.
Nota: Alguns Catalyst 2950 Switches oferecem suporte ao GigaStack GBIC, que requer um dos seguintes cabos de propriedade da Cisco: CAB-GS-50CM (cabo de 0,5 metro) ou CAB-GS-1M (cabo de 1 metro). Consulte a Matriz de Compatibilidade do Catalyst GigaStack Gigabit Interface Converter Switch para obter uma lista de switches com suporte ao GigaStack GBIC.
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C2950-12 e WS-C2950-24 12 ou 24 portas Ethernet 10/100 |
RJ-45 |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
WS-C2955C-12 e WS-C2950C-24 12 ou 24 portas Ethernet 10/100 e 2 portas 100 BASE-FX |
RJ-45 (para portas 10/100) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
Fibra ótica MT-RJ |
Fibra ótica MMF |
||
|
WS-C2950G-12-EI, WS-C2950G-24-EI, WS-C2950G-24-EI-DC e WS-C2950G-48-EI 12, 24 ou 48 portas Ethernet 10/100 e 2 slots de módulos GBIC |
RJ-45 (para portas 10/100) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
GBIC: RJ-45 para GBIC 1000 Base-T ou fibra ótica SC (para GBICs 1000 Base-SX/LX/ZX e CWDM) ou Gigastack GBIC |
GBIC: UTP Cat 5, 5e, 6 ou fibra ótica MMF/SMF ou cabo GigaStack |
||
|
WS-C2950SX-24 e WS-C2950SX-48-SI 24 ou 48 portas Ethernet 10/100 e 2 portas 1000 BASE-SX |
RJ-45 (para portas 10/100) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
Fibra ótica MT-RJ (para portas 1000BASE-SX) |
Fibra ótica MMF/SMF |
||
|
WS-C2955T-12 WS-C2950T-24 WS-C2950T-48-SI 12, 24 ou 48 portas Ethernet 10/100 e 2 portas Ethernet 10/100/1000 |
RJ-45 |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
WS-C2955S-12 12 portas Ethernet 10/100 e 2 portas 100 Base-LX |
RJ-45 (para portas 10/100) |
Cabo UTP Categoria 5, 5e ou 6 |
|
|
Fibra ótica MT-RJ |
Fibra ótica SMF |
Identifique o número de peça do chassi do switch. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
|
Número da peça |
Tipo de conector |
Tipo de cabo |
Especificações do cabo/conector |
|---|---|---|---|
|
WS-C2940-8TT-S 8 portas Ethernet 10/100 e 1 porta 10/100/1000 |
RJ-45 |
UTP Categoria 5, 5e ou 6 |
|
|
WS-C2940-8TF-S 8 portas Ethernet 10/100, 1 porta 100 BASE-FX e 1 slot de módulos SFP |
RJ-45 |
UTP Categoria 5, 5e ou 6 |
|
|
Fibra ótica MT-RJ |
Fibra ótica MMF |
||
|
SFP: RJ-45 (para 1000 Base-T) ou fibra ótica LC (para 1000 Base-X) |
SFP: UTP de Cat5, 5e ou 6 ou fibra ótica SMF/MMF |
Identifique o chassi do switch ou o número de peça do módulo de expansão. Use esta tabela para fazer a correspondência entre o número da peça, o tipo de conector e o cabo usados.
Nota: Este guia não aborda WS-C2912-LRE-XL nem WS-C2912-LRE-XL Switches. Consulte a seção Portas Long-Range Ethernet da Visão Geral do Produto (Catalyst 2900 Series XL Switches) para obter mais informações sobre cabeamento e especificações.
Nota: Alguns Catalyst 3500XL Switches oferecem suporte ao GigaStack GBIC, que requer um dos seguintes cabos de propriedade da Cisco: CAB-GS-50CM ou CAB-GS-1M. Consulte a Matriz de Compatibilidade do Catalyst GigaStack Gigabit Interface Converter Switch para obter uma lista de switches com suporte ao GigaStack GBIC.
|
Catalyst 2900/3500XL Switches |
|||
|---|---|---|---|
|
Número da peça do chassi do switch |
Tipo de conector |
Descrição do cabo |
Especificações do cabo/conector |
|
WS-C3508G-XL 8 slots de módulos GBIC |
Fibra ótica SC (para GBICs 1000 Base-SX/LX/ZX) ou Gigastack GBIC |
Fibra ótica MMF/SMF |
|
|
WS-C3512-XL WS-C3524-XL WS-C3524-PWR-XL WS-C3548-XL 12, 24 ou 48 portas Ethernet 10/100 ou 10/100 de alimentação em linha e 2 slots de módulos GBIC |
RJ-45 (para portas 10/100) |
UTP Categoria 5 |
|
|
GBIC: Fibra ótica SC (para GBICs 1000 Base-SX/LX/ZX) ou Gigastack GBIC |
GBIC: Fibra ótica MMF/SMF ou cabo GigaStack |
||
|
WS-C2912-XL WS-C2924-XL 12 ou 24 portas Ethernet 10/100 |
RJ-45 |
UTP Categoria 5 |
|
|
WS-C2924C-XL 22 portas Ethernet 10/100 e 2 portas 100 Base-FX |
Fibra ótica SC (para portas 100Base-FX) |
Fibra ótica MMF |
|
|
Catalyst 2900XL Switches com Slots de Expansão |
|||
|
Número da peça do chassi do switch |
Tipo de conector |
Descrição do cabo |
Especificações do cabo/conector |
|
WS-C2924M-XL 24 portas Ethernet 10/100 e 2 slots de expansão |
RJ-45 |
UTP Categoria 5 |
|
|
WS-C2912MF-XL 12 portas 100 Base-FX e 2 slots de expansão |
Fibra ótica SC (para portas 100Base-FX) |
Fibra ótica MMF |
|
|
Módulos de Expansão do Catalyst 2900XL |
|||
|
Número da peça do chassi do switch |
Tipo de conector |
Descrição do cabo |
Especificações do cabo/conector |
|
WS-X2914-XL WS-X2914-XL-V 4 portas Ethernet 10/100 WS-X2922-XL 2 portas Ethernet 10/100 |
RJ-45 |
UTP Categoria 5 |
|
|
WS-X2922-XL-V 2 portas 100 Base-FX WS-X2924-XL-V 4 portas 100 Base-FX |
Fibra ótica SC (para FX de base 100) |
Fibra ótica MMF |
|
|
WS-X2931-XL 1 slot de módulo GBIC |
Fibra ótica SC (para GBICs SX/LX) |
Fibra ótica MMF |
|
|
WS-X2932-XL 1 slot de módulo GBIC |
RJ-45 (para GBIC 1000Base-T) |
||
|
WS-X2951-XL 1 ATM-OC-3 |
RJ-45 (para ATM-OC-3) |
UTP Categoria 5 |
|
|
WS-X2961-XL 1 ATM-OC-3 |
Fibra ótica SC (para ATM-OC-3) |
Fibra ótica MMF |
|
|
WS-X2971-XL WS-X2972-XL 1 ATM-OC-3 |
Fibra ótica SC (para ATM-OC-3) |
Fibra ótica de SMF |
|
Nesta seção, será apresentado um resumo sobre fontes de alimentação CA, conectores de energia e cabos para os Catalyst 6500/6000, 5500/5000 e 4500/4000 Series e os Catalyst 3750, 2950, 2940 e 2900/3500XL Series Switches. Consulte as Diretrizes de Instalação de Energia nas tabelas correspondentes na seção a seguir para obter informações sobre os requisitos internacionais de energia, os requisitos de energia de CC e outras especificações técnicas.
Módulos diferentes necessitam de quantidades diferentes de energia. Os módulos de alimentação em linha fornecem a energia para os telefones IP. A Cisco possui módulo de alimentação em linha para fornecer energia para telefones IP. Você precisa escolher a fonte de alimentação correta para suporte a várias placas de linha, módulos e Supervisor Engines no switch. A Cisco oferece uma ferramenta chamada Cisco Power Calculator que pode ser usada para escolher a fonte de alimentação correta para o seu switch. Inicie a Cisco Power Calculator e preencha as seguintes informações: família de produtos, Supervisor Engine, voltagem de entrada, placas de linha e número de dispositivos PoE. Os telefones IP são o exemplo de dispositivos PoE e a maioria dos telefones IP pertence ao Dispositivo IEEE 802.3af - Classe 2 (7W). Em seguida, a calculadora de energia mostrará os resultados de diferentes escolhas de Fontes de Alimentação. A partir daí é possível escolher a fonte de alimentação necessária.
Esta tabela contém uma referência rápida para fontes e cabos de alimentação disponíveis no padrão Norte-Americano. Consulte Especificações da Fonte de Alimentação do Catalyst 6500 para obter as especificações detalhadas. É importante saber que:
950W (PWR-950-AC), 950W CC (PWR-950-DC) e 1400W CA (PWR-1400-AC) são usados somente com os Catalyst 6503 e Catalyst 6503-E Switches.
As fontes de alimentação de 1000W e 1300W podem ser usadas somente com os Catalyst 6506, 6509 e 6509-NEB-A Switches. Os Supervisor Engines SUP32 e SUP720 são incompatíveis quando fontes de alimentação de 1000W e de 1300W são usadas.
Com um Catalyst 6513 Switch completamente preenchido, duas fontes de alimentação de 2500 W não são completamente redundantes.
Se você operar a fonte de alimentação de 2500 W na entrada de baixa amplitude (100 a 120 VCA), ela não será redundante em um Catalyst 6509, Catalyst 6509-E, Catalyst 6509-NEB ou Catalyst 6509-NEB-A Switch completamente preenchido.
As fontes de alimentação de 2500W, 2700W e 3000W podem operar em dois níveis de tensão diferentes (110 Vca e 220 Vca). A saída da fonte de alimentação depende da energia CA de entrada fornecida. Essa tabela mostra a saída de energia:
|
Fonte de alimentação |
Saída de Energia a 110Vca, 16A |
Saída de Energia a 220Vca, 16A |
|---|---|---|
|
2500W |
1300W |
2500W |
|
2700W |
1350W |
2700W |
|
3000W |
1400W |
3000W |
Os cabos de alimentação CA são conectados às fontes de alimentação de 4000W (WS-CAC-4000W-US=). Oferece suporte somente a NEMA L6-30.
A fonte de alimentação de 6000W não pode ser instalada no chassi do Catalyst 6503, Catalyst 6503-E e Catalyst 6504-E Switch.
Quando a fonte de alimentação de 6000W é usada com o chassi do Catalyst 6506, 6509, 6509-NEB e 6509-NEB-A, ela opera à saída máxima de 4000W. Ela opera à saída máxima de 6000W quando usada com o Catalyst 6506-E, 6509-E e 6513.
A fonte de alimentação de 6000W possui duas entradas de energia CA. A seguir estão várias combinações de entradas CA e a saída de energia da rede correspondente:
|
Opções de Energia da Fonte de Alimentação de 6000W |
||
|---|---|---|
|
Entrada CA 1 |
Entrada CA 2 |
Saída da Fonte de Alimentação da Rede |
|
110Vca, 16A |
Não Conectada |
Nenhuma Saída de Energia |
|
Não Conectada |
110Vca, 16A |
Nenhuma Saída de Energia |
|
110Vca, 16A |
110Vca, 16A |
2900W |
|
220Vca, 16A |
Não Conectada |
2900W |
|
Não Conectada |
220Vca, 16A |
2900W |
|
110Vca, 16A |
220Vca, 16A |
2900W |
|
220Vca, 16A |
110Vca, 16A |
2900W |
|
220Vca, 16A |
220Vca, 16A |
6000W |
Nota: Se você possuir entradas de energia de 110Vca, precisará conectar as duas entradas CA da fonte de alimentação de 6000W, para que o switch seja ligado.
Os Catalyst 6500 Series Switches permitem combinar fontes de alimentação de entrada CA e entrada CC no mesmo chassi.
Os módulos possuem diferentes requisitos de energia e algumas configurações necessitam de mais energia do que uma única fonte de alimentação pode fornecer. O recurso de gerenciamento de energia permite que você ligue todos os módulos instalados com duas fontes de alimentação. Entretanto, não há suporte à redundância nesta configuração porque a energia total retirada das duas fontes de alimentação em nenhum momento é superior à capacidade de uma fonte. Consulte a seção Gerenciamento de Energia e Monitoramento Ambiental do Guia de Configuração do Catalyst 6500 Software para obter uma explicação detalhada sobre redundância de energia.
Nota: Este documento não aborda a energia total disponível com as fontes de alimentação que acompanham atualmente os Catalyst 6500/6000 Series Switches nem a quantidade extraída de cada placa de linha desses switches. Consulte o documento Gerenciamento de Energia dos Catalyst 6000 Series Switches para obter essas informações.
|
Catalyst 6500/6000 |
|||
|---|---|---|---|
|
Número de peça da fonte de alimentação |
Número de peça do cabo de alimentação |
Tipo de conector |
Diretrizes de instalação de energia |
|
PWR-950-AC Fonte de alimentação de 950W WS-CAC-1000W Fonte de alimentação de 1000W |
Cabo de alimentação CA CAB-7KAC-15 padrão norte-americano, 15A |
|
|
|
WS-CAC-1300W Fonte de alimentação de 1300W |
Cabo de alimentação CA CAB-7513AC padrão norte-americano (110Vca, 20A) |
|
|
|
PWR-1400-AC Fonte de alimentação de 1400W |
Cabo de alimentação CA CAB-7513AC= padrão norte-americano (110Vca, 20A) |
|
|
|
CAB-AC-2500W-US1= 250Vca 16A, plugue NEMA 6-20 straight-blade |
|
||
|
CAB-AC-C6K-TWLK= 250Vac 16A, plugue NEMA L6-20 twist-lock |
|
||
|
WS-CAC-2500W Fonte de alimentação CA de 2500W |
Cabo de alimentação CA CAB-7513AC padrão norte-americano (110Vca, 20A) |
|
|
|
CAB-AC-2500W-US1 250Vca 16A, plugue NEMA 6-20 straight-blade |
|
||
|
CAB-AC-C6K-TWLK 250Vca 16A, plugue NEMA L6-20 twist-lock |
|
||
|
PWR-2700-AC/4 Fonte de alimentação CA de 2700W |
Cabo de alimentação CA CAB-7513AC padrão norte-americano (110Vca, 20A) |
|
|
|
CAB-AC-2500W-US1 250Vca 16A, plugue NEMA 6-20 straight-blade |
|
||
|
CAB-AC-C6K-TWLK 250Vca 16A, plugue NEMA L6-20 twist-lock |
|
||
|
WS-CAC-3000W Fonte de alimentação CA de 3000 W |
CAB-7513AC= 110Vca 20A, plugue NEMA 5-20 |
|
|
|
CAB-AC-2500W-US1= 250Vca 16A, plugue NEMA 6-20 straight-blade |
|
||
|
CAB-AC-C6K-TWLK= 250Vca 16A, plugue NEMA L6-20 twist-lock |
|
||
|
WS-CAC-4000W-US Fonte de alimentação CA de 4000W |
Cabo conectado à fonte de alimentação de 250Vca 30A |
|
|
|
WS-CAC-6000WFonte de alimentação CA de 6000W |
CAB-7513AC= 110Vca 20A, plugue NEMA 5-20 |
|
|
|
CAB-AC-2500W-US1= 250Vca 16A, plugue NEMA 6-20 straight-blade |
|
||
|
CAB-AC-C6K-TWLK= 250Vca 16A, plugue NEMA L6-20 twist-lock |
|
||
Esta tabela contém uma referência rápida para fontes de alimentação e números de peças de cabo de alimentação disponíveis.
|
Catalyst 5002, 5505, 5500 e 5509 |
|||
|---|---|---|---|
|
Número de peça da fonte de alimentação |
Número de peça do cabo de alimentação |
Tipo de conector |
Diretrizes de instalação de energia |
|
WS-C5008B (Catalyst 5002 e 5505) |
CAB-7KAC |
|
|
|
WS-C5508 (Catalyst 5500) |
CAB-7513AC |
|
|
|
WS-C5518 (Catalyst 5509) |
CAB-7KAC |
|
|
|
CAB-7513AC |
|
||
Consulte a seção Diretrizes de Conexão de Energia para Sistemas de Alimentação CA do Guia de Instalação de Hardware do Catalyst 4500 Series - Preparando para a Instalação para obter a lista de fontes de alimentação, cabos e os números de peça correspondentes.
Consulte o Guia de Instalação do Catalyst 4000 Series - Planejamento do Local para obter a lista de fontes de alimentação, cabos e os números de peça correspondentes do Catalyst 4000.
Os Catalyst 2900/3500, 2940, 2950, 3550 e 3750 Switches necessitam de energia de entrada padrão de 110V, 15A. Consulte estes Guias de Instalação de Hardware para obter especificações detalhadas sobre energia:
|
Catalyst 2900/3500XL, 2940, 2950, 3550 e 3750 |
|||
|---|---|---|---|
|
Número de peça da fonte de alimentação |
Número de peça do cabo de alimentação |
Tipo de conector |
Diretrizes de instalação de energia |
|
Fornecimento de energia CA interno não substituível |
CAB-AC= |
|
N/A |
Todos os módulos de switching de telecomunicações 10/100TX da família Catalyst 10/100TX incorporam conectores RJ-21 padrão de mercado e exigem sistemas de cabeamento compatíveis com a Categoria 5 para atingir taxas de dados de 100 Mbps.
Cabos de telecomunicações Categoria 5 podem ser encomendados diretamente da Cisco. Consulte o site Cisco.com para obter informações sobre pedidos. Estas são as informações sobre os números de peças da Cisco.
|
Número de modelo |
Descrição |
|---|---|
|
CAB-5-M180M120-10= CAB-5-M180M120-5= |
10 ft, macho de 180° para macho de 120°, cabo de telecomunicações Categoria 5 5 ft, macho de 180° para macho de 120°, cabo de telecomunicações Categoria 5 |
|
CAB-5-M120M120-10= CAB-5-M120M120-5= |
10 ft, macho de 120° para macho de 120°, cabo de telecomunicações Categoria 5 5 ft, macho de 120° para macho de 120°, cabo de telecomunicações Categoria 5 |
|
CAB-5-M120HYD-10= CAB-5-M120HYD-5= |
10 ft, macho 120° para (12) RJ-45s, cabo de telecomunicações Categoria 5 5 ft, macho de 120° para (12) RJ-45s, cabo de telecomunicações Categoria 5 |
Essa tabela mostra o padrão de pinout usado nos módulos de switching RJ-21 Catalyst 10/100TX (e 10BaseT).
|
Número de pinos RJ-21 |
Cor do fio |
Número de pinos RJ-45 |
Número da porta |
|---|---|---|---|
|
26 |
Branco/Azul |
1 |
1 |
|
1 |
Azul/Branco |
2 |
|
|
27 |
Branco/Laranja |
3 |
|
|
2 |
Laranja/Branco |
6 |
|
|
28 |
Branco/Verde |
1 |
2 |
|
3 |
Verde/Branco |
2 |
|
|
29 |
Branco/Marrom |
3 |
|
|
4 |
Marrom/Branco |
6 |
|
|
30 |
Branco/Cinza |
1 |
3 |
|
5 |
Cinza/Branco |
2 |
|
|
31 |
Vermelho/Azul |
3 |
|
|
6 |
Azul/Vermelho |
6 |
|
|
32 |
Vermelho/Laranja |
1 |
4 |
|
7 |
Laranja/Vermelho |
2 |
|
|
33 |
Vermelho/Verde |
3 |
|
|
8 |
Verde/Vermelho |
6 |
|
|
34 |
Vermelho/Marrom |
1 |
5 |
|
9 |
Marrom/Vermelho |
2 |
|
|
35 |
Vermelho/Cinza |
3 |
|
|
10 |
Cinza/Vermelho |
6 |
|
|
36 |
Preto/Azul |
1 |
6 |
|
11 |
Azul/Preto |
2 |
|
|
37 |
Preto/Laranja |
3 |
|
|
12 |
Laranja/Preto |
6 |
|
|
38 |
Preto/Verde |
1 |
7 |
|
13 |
Verde/Preto |
2 |
|
|
39 |
Preto/Marrom |
3 |
|
|
14 |
Marrom/Preto |
6 |
|
|
40 |
Preto/Cinza |
1 |
8 |
|
15 |
Cinza/Preto |
2 |
|
|
41 |
Amarelo/Azul |
3 |
|
|
16 |
Azul/Amarelo |
6 |
|
|
42 |
Amarelo/Laranja |
1 |
9 |
|
17 |
Laranja/Amarelo |
2 |
|
|
43 |
Amarelo/Verde |
3 |
|
|
18 |
Verde/Amarelo |
6 |
|
|
44 |
Amarelo/Marrom |
1 |
10 |
|
19 |
Marrom/Amarelo |
2 |
|
|
45 |
Amarelo/Cinza |
3 |
|
|
20 |
Cinza/Amarelo |
6 |
|
|
46 |
Violeta/Azul |
1 |
11 |
|
21 |
Azul/Violeta |
2 |
|
|
47 |
Violeta/Laranja |
3 |
|
|
22 |
Laranja/Violeta |
6 |
|
|
48 |
Violeta/Verde |
1 |
12 |
|
23 |
Verde/Violeta |
2 |
|
|
49 |
Violeta/Marrom |
3 |
|
|
24 |
Marrom/Violeta |
6 |
|
|
50 |
Violeta/Cinza |
NA |
NA |
|
25 |
Cinza/Violeta |
NA |
NA |
A Comunidade de Suporte da Cisco é um fórum onde você pode perguntar e responder, oferecer sugestões e colaborar com colegas.
