参照構成の VCS リソースビュー
ここでは、このマニュアルで説明されている HA/DR Security Manager 構成の Veritas Cluster Server(VCS)リソースビューとサービスグループビューに関する情報を提供します。図 A-1 ~図 A-5 に、サービスグループのリソース間の依存関係およびサービスグループ間の依存関係を示します。この図では、2 つのリソース間の線は、依存関係、つまり親子関係を表します。リソースの依存関係は、リソースをオンラインおよびオフラインにする順序を指定します。フェールオーバー中は、図の上部に最も近いリソースをオフラインにする必要があり、その後、そのリソースにリンクされているリソースがオフラインになります。同様に、図の下部に最も近いリソースをオンラインにする必要があり、その後、そのリソースにリンクされているリソースをオンラインになります。他のリソースに依存するリソースは親リソースです。図では、親リソースのアイコンをその下にある子リソースのアイコンにリンクしています。
シングルローカルクラスタ(デュアルノード)構成
図 A-1 に、クラスタ内に 2 台のサーバを持つシングルクラスタの Veritas Cluster Server(VCS)リソースビューを示します。
デュアル地理的クラスタ(シングルノード)構成

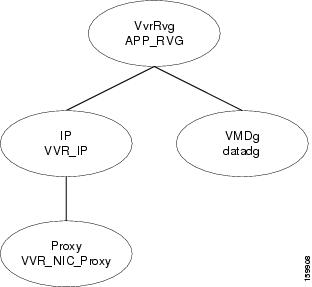

図~図 に、クラスタ内に 1 台のサーバーを持つデュアルクラスタ構成の Veritas Cluster Server(VCS)リソースビューを示します。
