配置Secure Web Appliance初始設定

連線方法

階段

設定步驟

主控台

配置IP地址

步驟1.輸入用於登入CLI的使用者名稱和密碼。

提示：預設使用者名稱是admin，預設密碼是ironport。

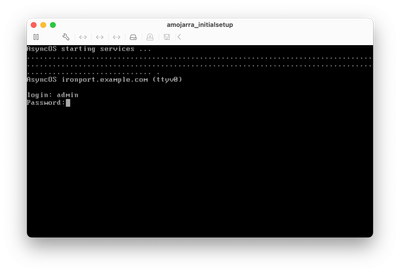

影象 — 登入螢幕

步驟2.執行ifconfig。

步驟3.選擇Edit。

步驟4.輸入與您的管理介面關聯的編號。

步驟5.選擇Y以編輯預設IPv4地址。

步驟6.輸入IP地址

步驟7.輸入子網掩碼。

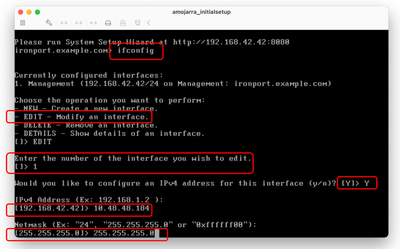

影象 — 編輯管理介面IP地址

步驟8。如果您要配置IPv6，請鍵入Y以回答問題「是否要配置IPv6？」，否則可以將此選項保留為預設值(No)並按Enter。

步驟9.輸入完全限定的域名(FQDN)作為主機名。

步驟10.如果要對管理介面啟用檔案傳輸協定(FTP)訪問，請選擇Y，否則按Enter。

步驟11.預設情況下，安全殼層(SSH)設定為Enabled。建議啟用SSH。鍵入Y繼續。

步驟12.（可選）您可以將預設SSH埠從TCP 22更改為任何您想要的埠號，只要沒有埠衝突，否則請按enter使用預設埠(TCP/22)。

步驟13.如果要對管理介面具有超文本傳輸協定(HTTP)訪問許可權，請鍵入Y並設定HTTP訪問的埠號。否則，您可以選擇N以僅對管理介面具有超文本傳輸協定安全(HTTPS)訪問許可權。

步驟14.鍵入Y，然後按Enter啟用對管理介面的HTTPS訪問。

步驟15。只要沒有埠衝突，您可以將預設HTTPS埠號從8443更改為任何您想要的埠號，然後按enter使用預設埠(TCP/8443)。

步驟16. Application Programming Interface(API)預設設定為Enable，如果您未使用API，可以通過鍵入N並按Enter鍵禁用API。

步驟17.如果您選擇啟用API，則只要沒有其它埠衝突，您可以將預設API埠號從6080更改為所需的任何埠號，按enter使用預設埠(TCP/6080)。

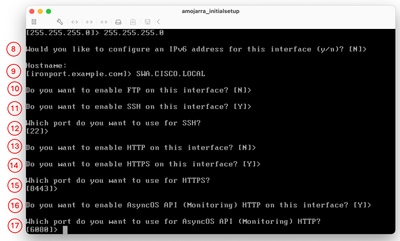

映像 — 管理介面服務配置

步驟18. AsyncOS API（監控）是SWA上的新GUI，如果要使用新的使用者介面報告，請將此選項設定為Y（預設），否則可以鍵入N並跳至步驟20

步驟19.您可以將New GUI HTTPS預設埠號從6443更改為任何您想要的埠號，只要沒有埠衝突，否則請按enter使用預設埠(TCP/6443)。

步驟20.SWA管理介面使用思科演示證書。鍵入Y以接受演示證書。您可以在初始設定後更改GUI證書。

步驟21.按Enter退出ifconfig向導。

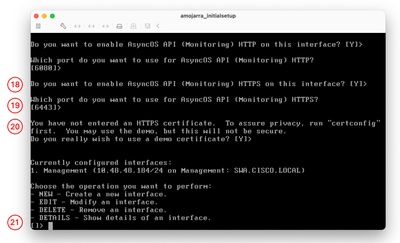

映像 — 新GUI TCP配置

配置預設網關

步驟22.運行setgateway。

步驟23.如果管理介面已配置了IPv4，請選擇IPv4，否則請選擇IPv6。

步驟24.輸入您的預設網關IP地址。

步驟25.通過運行commit儲存更改。

步驟26.（可選）您可以新增有關正在儲存的更改的註釋

步驟27.（可選）您可以在應用更改之前使用SWA備份配置。

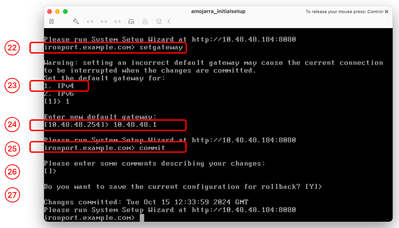

映像 — 配置預設網關

SSH

匯入傳統許可證

附註：如果您使用的是智慧許可證，請跳至步驟36。

步驟28.通過SSH連接到SWA。

步驟29.運行loadlicense(loadlicense)

步驟30. 選擇透過CLI貼上。

步驟31.使用文字編輯器開啟授權檔案。並複製其所有內容

步驟32.將許可證貼上到SSH外殼中。

步驟33.按Enter導航到新行。

步驟34.按住Control，然後按D。

步驟35.閱讀許可協定並鍵入YES以同意條件。

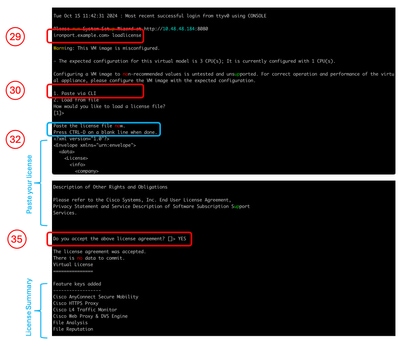

影象 — 匯入傳統許可證

跳至步驟58。

GUI

配置DNS伺服器

步驟37.登入到GUI(預設值為HTTPS://<SWA FQDN或IP地址>:8443)。

步驟38.導覽至Network，然後選擇DNS。

步驟39.按一下「Edit Settings」。

步驟40.在主DNS伺服器部分，選擇使用這些DNS伺服器。

步驟41.將優先順序設定為0，然後輸入您的DNS服務器IP地址。

附註：您可以通過選擇Add Row新增多個DNS伺服器。

步驟42.提交。

步驟43.提交更改。

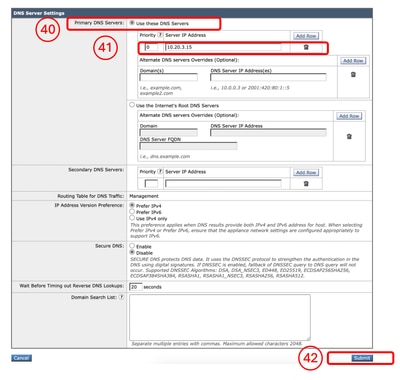

映像 — 配置DNS伺服器

配置智慧許可證

步驟44.在System Administration中的GUI中，選擇Smart Software Licensing。

步驟45. 選擇Enable Smart Software Licensing。

注意：在裝置上啟用智慧許可證功能後，無法從「智慧許可證」回滾到「經典許可證」。

步驟46.單擊OK繼續配置智慧許可證。

步驟47.提交更改。

步驟48.要獲取令牌以註冊您的SWA，請登入到思科軟體中心(https://software.cisco.com/#)

步驟49.單擊Manage Licenses。

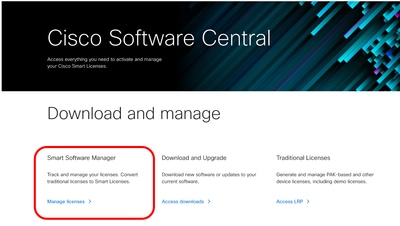

圖片 — 思科智慧許可證管理

步驟50.在Smart Software Licensing中選擇Inventory。

步驟51.在「常規」選項卡中，建立新令牌或使用可用令牌。

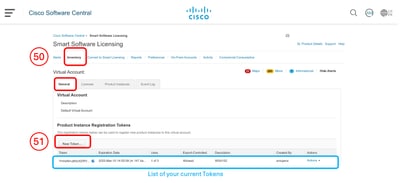

影象 — 智慧軟體許可證清單頁面

步驟52.輸入所需的資訊和建立權杖。

影象 — 生成令牌

步驟53.點選新添加權杖前面的藍色圖示，並複製其內容。

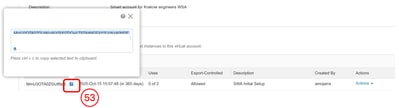

映像 — 複製權杖

步驟54.在SWA GUI中，導航到System Administration並選擇Smart Software Licensing。

附註：如果您已經在Smart Software Licensing頁面上，請刷新該頁面。

 步驟55.（可選）如果SWA不能從管理介面訪問Internet，可以將測試介面更改為允許訪問Internet的介面。

提示：有關多個介面配置和路由表的詳細資訊，請檢視本文的網路配置部分。

步驟56.單擊註冊。

步驟57.粘貼權杖並按一下Register。

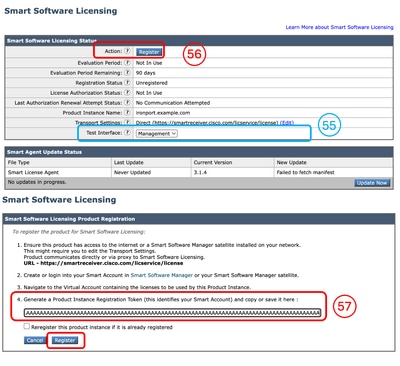

影象 — 將SWA註冊到智慧許可證

附註：要驗證您的註冊，請等待幾分鐘，刷新SWA中的智慧許可頁面，然後檢查註冊狀態。

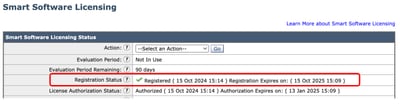

影象 — 智慧許可證註冊狀態

系統設定嚮導

步驟58.在SWA GUI中，導航到System Administration(系統管理)，然後選擇System Setup Wizard（系統設定嚮導）。

步驟59.閱讀並接受本許可協定的條款

步驟60.單擊Begin Setup。

步驟61.從Appliance Mode of Operation部分選擇Standard。

步驟62.輸入默認系統主機名。

附註：第9步中建立的上一個主機名與管理介面有關，而與SWA無關。

步驟63.輸入DNS伺服器的IP地址。

步驟64.您可以配置網路時間協定(NTP)伺服器。

提示：如果您的NTP伺服器要求身份驗證，則可以配置Key引數。

步驟65.選擇適用於SWA的時區，然後點選下一步。

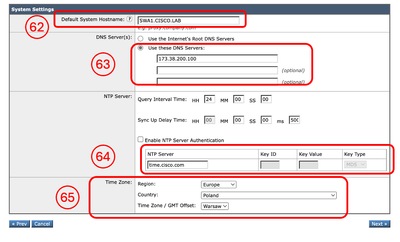

影象 — 系統設定嚮導 — 系統設定

步驟66.（可選）如果您正在使用網路中的任何上游代理，則可在Network Context頁面上配置它，否則將其保留為預設值，然後點選Next。

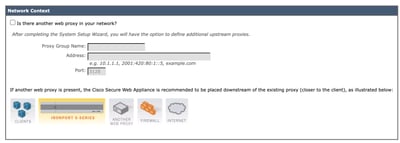

映像 — 系統設定嚮導 — 上游代理配置

步驟67.（可選）如果需要將管理介面流量與資料介面（P1和P2介面）流量分開，請選擇Use M1 port for management only。

步驟68.（可選）您可以從IPv4地址/網路掩碼或IPv6地址/網路掩碼部分添加或修改網路介面IP地址。

步驟69.（可選）您可以新增或修改網路介面主機名，然後單擊Next。

附註：可以通過系統設定嚮導啟用和配置P1埠。如果要啟用P2介面，必須在完成「系統設定嚮導」後執行此操作。

映像 — 系統設定嚮導 — 網路介面配置

步驟70。(可選)如果要設定第4層流量監控器(L4TM)，您可以設定Duplex設定，否則您可以保留為預設值，然後按一下Next。

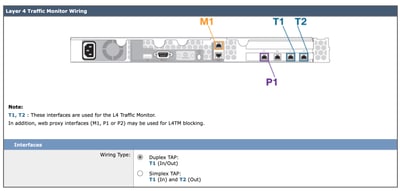

影象 — 系統設定嚮導 — 第4層流量監控器設定

步驟71.（可選）在Management的IPv4路由頁面中，您可以修改預設網關

步驟72.（可選）您可以新增路由以建立靜態路由。

附註：如果您選擇Use M1 port for management only on Step 67，則管理介面和資料介面(P1和P2)將有兩個單獨的路由表。

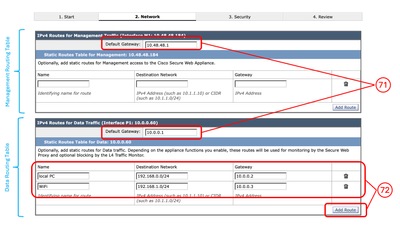

影象 — 系統設定嚮導 — 新增路由

步驟73.（可選）如果要通過Web快取通訊協定(WCCP)設定透明代理部署，可以配置WCCP設定，否則可以保留預設的Layer 4交換機或No Device，然後按一下Next。

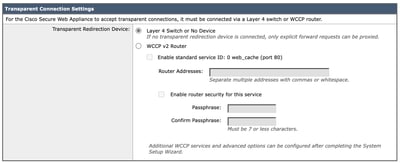

映像 — 系統設定嚮導 — 代理部署配置

步驟74.為管理員帳戶設定新密碼。

步驟75.輸入預計接收系統警報的電子郵件地址。

步驟76.（可選）提供簡單郵件傳輸協定(SMTP)中繼主機資訊，否則將其留空如果未定義內部中繼主機，則SMTP使用MX記錄的DNS查詢。

步驟77.（可選）如果要禁用參與Cisco SensorBase網路，請取消選中Network Participation覈取方塊，否則保留為預設值並點選Next。

附註：參與Cisco SensorBase網絡意味著思科收集資料並與SensorBase威脅管理數據庫共用資訊。

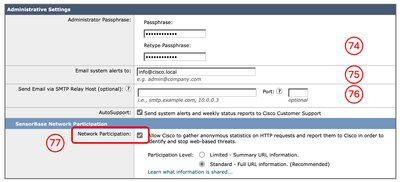

影象 — 系統設定嚮導 — 管理設定

步驟78.（可選）您可以更改全域性策略、L4TM和Cisco Data Security Filtering的預設操作，也可以將其保留為預設值並按一下Next。

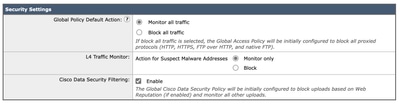

映像 — 系統設定嚮導 — 安全設定

步驟79.檢查您的配置。如果需要更改，請按一下Previous按鈕返回上一頁，或者按一下Install This Configuration。

命令/路徑

動作

從CLI配置網路介面卡

 CLI > ifconfig

新:如果該介面未列在ifconfig輸出中，但存在於虛擬機器或物理裝置中，則可以使用此命令在清單中顯示該介面。

編輯:此操作是編輯IP地址、子網掩碼、介面主機名或其他相關引數。

詳細資訊：顯示介面的詳細資訊，如MAC地址、介質型別、雙工模式等。

刪除:從ifconfig清單中刪除介面，如果之前已分配，則刪除IP地址。

通過GUI配置網路介面卡

 GUI >網路>介面

您可以編輯介面IP地址和主機名。

您可以啟用、禁用或修改的埠號

裝置管理服務，例如FTP、SSH、HTTP訪問和HTTPS訪問。

管理流量

資料流量

WebUi
SSH
SNMP
身份驗證，帶域控制器(可配置)
系統日誌
FTP推送
DNS(可配置)
更新/升級/功能金鑰(可配置)

HTTP代理
HTTPS代理
FTP代理
WCCP協商
使用外部DLP伺服器的ICAP請求
DNS(可配置)
更新/升級/功能金鑰(可配置)
使用域控制器進行身份驗證(可配置)
