在ASA上使用SAML配置多個隧道組

簡介

本文檔介紹使用Azure身份提供程式對思科ASA上的多個隧道組進行SAML身份驗證。

必要條件

需求

思科建議瞭解以下主題：

• Adaptive Security Appliance (ASA)
• 安全斷言標籤語言(SAML)
• 安全通訊端層(SSL)憑證
• Microsoft Azure

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• ASA 9.2(1)1
• 使用SAML 2.0的Microsoft Azure Entra ID
• 思科安全使用者端5.1.7.80

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

Microsoft Azure可以支援同一實體ID的多個應用程式。每個應用程式（對映到不同的隧道組）都需要唯一的證書。在ASA上，由於IdP證書功能，可以將多個隧道組配置為使用不同的覆蓋身份提供程式(IdP)保護的應用程式。此功能允許管理員使用每個隧道組的特定IdP證書覆蓋單點登入(SSO)伺服器對象中的主IdP證書。此功能自9.17.1版本開始在ASA上引入。

SAML SP啟動的SSO

當終端使用者通過訪問ASA啟動登入時，登入行為按以下方式進行：

1.當VPN使用者訪問或選擇啟用SAML的隧道組時，終端使用者將被重定向到SAML IdP進行身份驗證。系統會提示使用者，除非使用者直接訪問group-url，在這種情況下，重定向是靜默的。

2. ASA生成SAML身份驗證請求，瀏覽器將其重定向到SAML IdP。

3. IdP向終端使用者詢問憑據並請求終端使用者登入。輸入的憑據必須滿足IdP身份驗證配置。

4. IdP響應被傳送回瀏覽器並發佈到ASA登入URL。ASA驗證響應以完成登入。

組態

從庫中新增Cisco安全防火牆 — 安全客戶端

在此示例中，為在ASA上配置的兩個隧道組新增了Microsoft Entra SSO與Cisco安全防火牆 — Azure上的安全客戶端的整合：

• SAML1
• SAML2

要配置思科安全防火牆 — 安全客戶端與Microsoft Entra ID的整合，您需要將庫中的思科安全防火牆 — 安全客戶端新增到託管SaaS應用清單中。

附註：以下步驟用於將思科安全防火牆 — 安全客戶端新增到第一個隧道組SAML1的庫中。

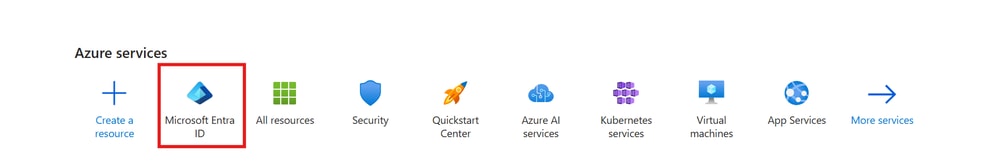

步驟1.登入到Azure門戶並選擇Microsoft Entra ID。

Microsoft Entra ID

步驟2.如下圖所示，選擇Enterprise Applications。

企業應用程式

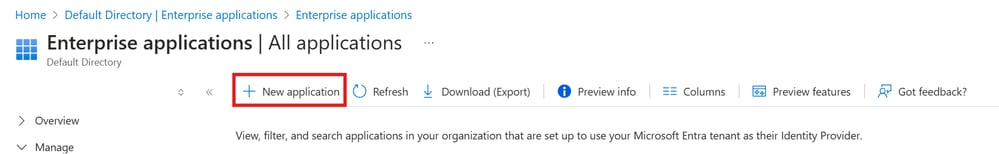

步驟3.現在選擇New Application，如下圖所示。

新應用程式

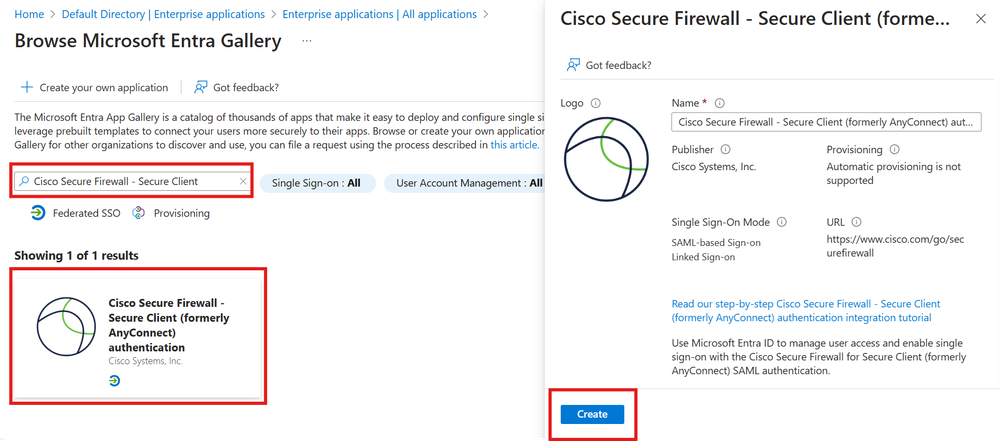

步驟4.在Add from the gallery部分中，在搜尋框中鍵入Cisco Secure Firewall - Secure Client，從結果面板中選擇Cisco Secure Firewall - Secure Client，然後新增應用。

思科安全防火牆 — 安全使用者端

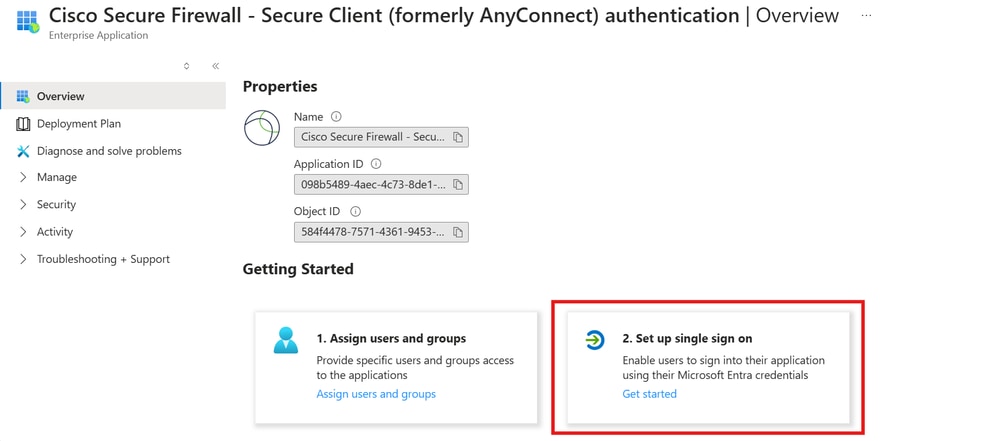

步驟5.選擇Single Sign-on功能表專案，如下圖所示。

設定單一登入

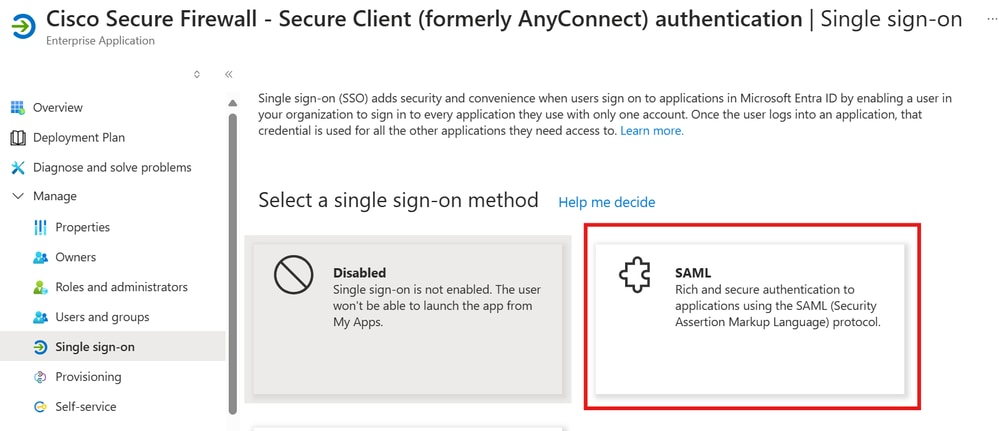

步驟6.在選擇單點登入方法頁上，選擇SAML。

SAML

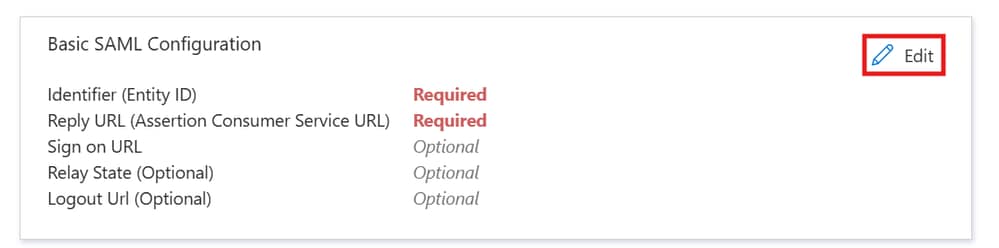

步驟7.在使用SAML設定單一登入頁面上，按一下Basic SAML Configuration的編輯/筆圖示以編輯設定。

基本Saml配置

步驟8.在「使用SAML設定單一登入」頁上，輸入以下欄位的值：

a.在Identifiertext框中，使用以下模式鍵入URL:

https://<VPN URL>/saml/sp/metadata/<Tunnel_Group_Name>

b.在回覆URL文本框中，鍵入使用以下模式的URL:

https://<VPN URL>/+CSCOE+/saml/sp/acs?tgname=<Tunnel_Group_Name> [Tunnel_Group_Name = SAML1]

附註：Tunnel_Group_Name區分大小寫，並且值不得包含點「。」 並斜槓「/」。

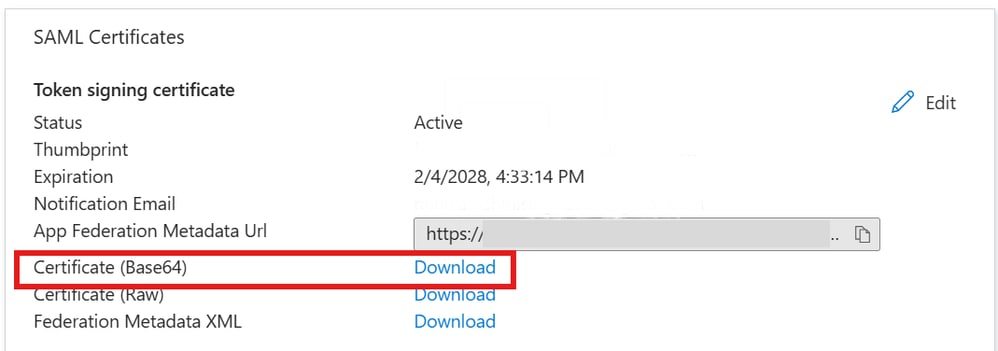

步驟9.在使用SAML設定單一登入頁面上，在SAML簽名證書部分中查詢證書(Base64)並選擇Download，下載證書檔案並將其儲存在您的電腦上。

Certificate(Base64)Download

注意：此下載的證書已匯入到ASA信任點AzureAD-AC-SAML1。有關詳細資訊，請參閱「ASA配置」部分。

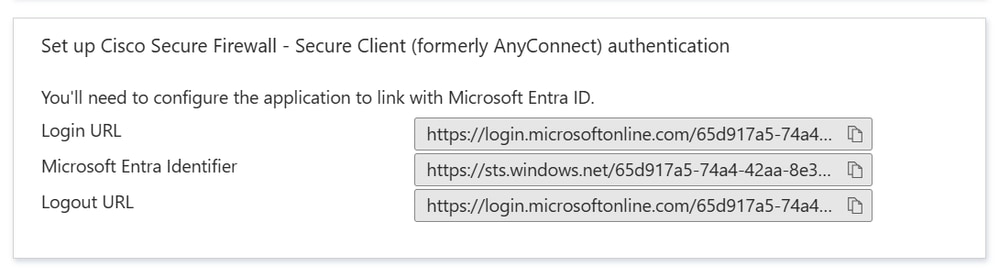

步驟10.在設定Cisco安全防火牆 — 安全客戶端部分，根據您的要求複製適當的URL。這些URL用於在ASA上配置SSO伺服器對象。

• Microsoft Entra Identifier — 這是VPN配置中的SAML idp。
• 登入URL — 這是URL登入。
• 註銷URL — 這是URL註銷。

SSO URL

附註：重複前面的配置步驟，以便為第二個隧道組從庫中新增Cisco Secure Firewall - Secure Client應用。此案例中的第二個隧道組名稱為SAML2。

注意：為第二個隧道組(SAML 2)新增Cisco安全防火牆 — 安全客戶端應用時，將在步驟8中下載的azure證書匯入到ASA信任點AzureAD-AC-SAML2。

將Azure AD使用者分配給應用

在本節中，Test1和Test2被啟用以使用Azure SSO，因為您授予了對思科安全客戶端應用的訪問許可權。

對於第一個IdP應用程式：

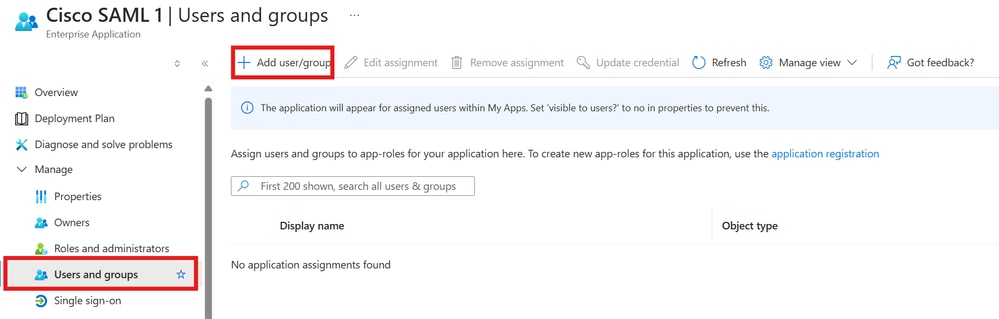

步驟1.在第一個IdP應用程式概述頁中，依次選擇Users and groups和Add user。

使用者和組

步驟2.在「新增分配」對話框中選擇「使用者」或「組」。

新增作業1

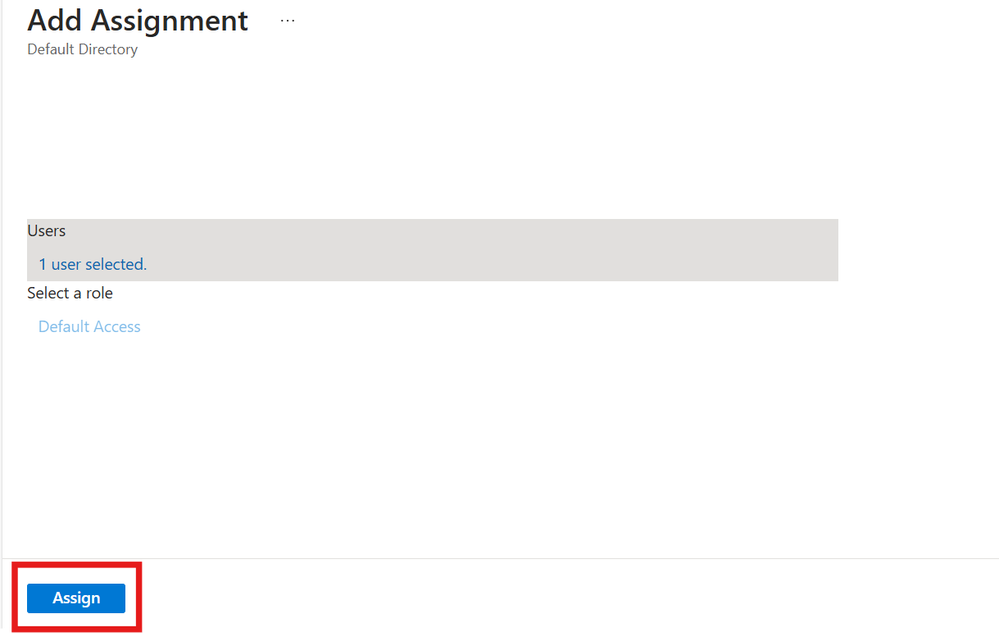

步驟3.在Add Assignment對話框中，按一下Assign按鈕。

測試1使用者分配

對於第二個IdP應用程式：

如這些影象所示，對第二個Idp應用程式重複上述步驟。

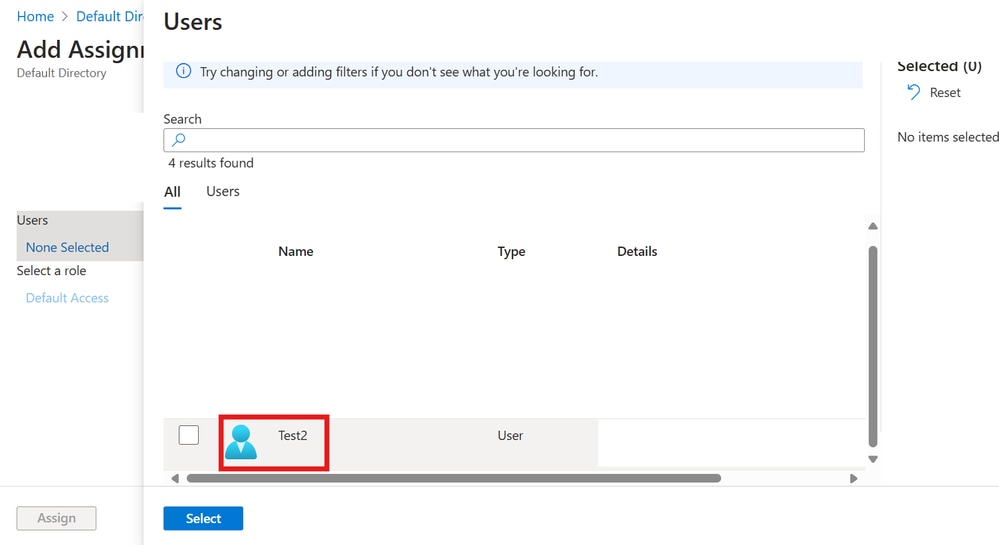

新增作業2

測試2使用者分配

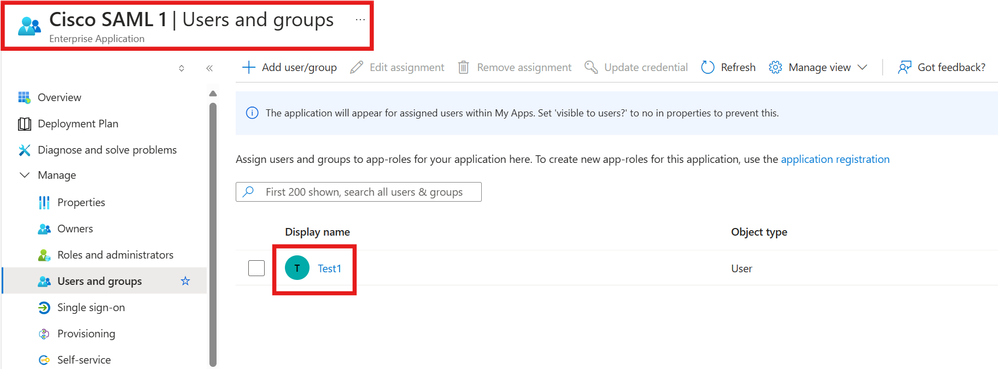

Test1使用者分配：

測試1使用者分配

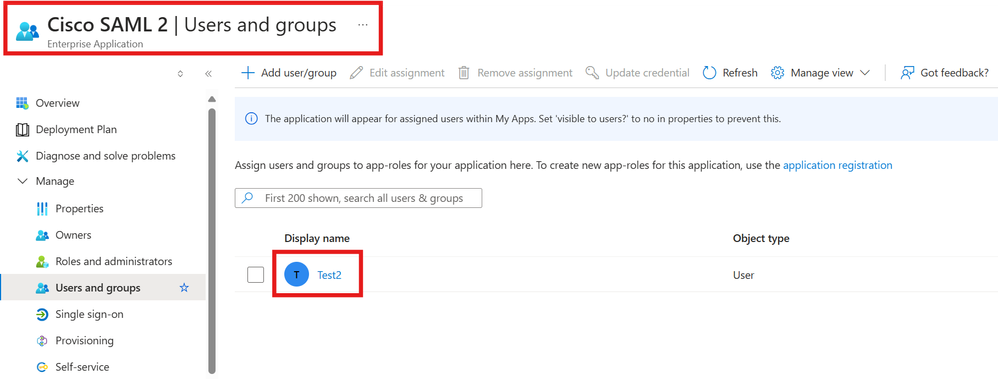

Test2使用者分配：

測試2使用者分配

通過CLI配置ASA

步驟1.建立信任點並匯入SAML證書。

配置兩個信任點，並為每個隧道組匯入各自的SAML證書。

config t

 crypto ca trustpoint AzureAD-AC-SAML1
   revocation-check none
   no id-usage
   enrollment terminal
   no ca-check
 crypto ca authenticate AzureAD-AC-SAML1
 -----BEGIN CERTIFICATE-----
 …
 PEM Certificate Text you downloaded from AzureAD goes here
 …
 -----END CERTIFICATE-----
 quit

!
!

crypto ca trustpoint AzureAD-AC-SAML2
   revocation-check none
   no id-usage
   enrollment terminal
   no ca-check
 crypto ca authenticate AzureAD-AC-SAML2
 -----BEGIN CERTIFICATE-----
 …
 PEM Certificate Text you downloaded from AzureAD goes here
 …
 -----END CERTIFICATE-----
 quit

步驟2.配置SAML IdP。

使用這些命令設定SAML IdP設定。

webvpn

 saml idp https://xxx.windows.net/xxxxxxxxxxxxx/ - [Azure AD Identifier]
 url sign-in https://login.microsoftonline.com/xxxxxxxxxxxxxxxxxxxxxx/saml2 - [Login URL]
 url sign-out https://login.microsoftonline.com/xxxxxxxxxxxxxxxxxxxxxx/saml2  – [Logout URL]
 trustpoint idp AzureAD-AC-SAML1 - [IdP Trustpoint]
 trustpoint sp ASA-EXTERNAL-CERT - [SP Trustpoint]
 no force re-authentication
 no signature
 base-url https://asa.example.com

步驟3.將SAML身份驗證應用到第一個VPN隧道組。

使用AzureAD-AC-SAML1 IdP信任點配置SAML1隧道組。

tunnel-group SAML1 webvpn-attributes
authentication saml
group-alias SAML1 enable
saml identity-provider https://xxx.windows.net/xxxxxxxxxxxxx/
saml idp-trustpoint AzureAD-AC-SAML1 <---- Overrides the primary IDP certificate in the Single Sign-On (SSO) Server object

步驟4.將SAML身份驗證應用到第二個VPN隧道組。

使用AzureAD-AC-SAML2 IdP信任點配置SAML2隧道組。

tunnel-group SAML2 webvpn-attributes
authentication saml
group-alias SAML2 enable
saml identity-provider https://xxx.windows.net/xxxxxxxxxxxxx/
saml idp-trustpoint AzureAD-AC-SAML2 <---- Overrides the primary IDP certificate in the Single Sign-On (SSO) Server object

步驟 5:儲存組態。

write memory

附註：如果更改IdP配置，則需要從隧道組刪除SAML身份提供程式配置，然後重新應用該配置以使更改生效。

驗證

使用SAML身份驗證測試AnyConnect。

步驟1。連線到您的VPN URL並在Azure AD詳細資訊中輸入您的日誌。

步驟2.（可選）批准登入請求。

步驟3. AnyConnect已連線。

疑難排解

大多數SAML故障排除都涉及配置錯誤，在檢查SAML配置或運行調試時可以發現該錯誤。debug webvpn saml 255可用於解決大多數問題，但是，在此調試不提供有用資訊的情況下，可以運行其他調試：

debug webvpn saml 255
debug webvpn 255
debug webvpn session 255
debug webvpn request 255
