在FTD上設定VRF感知系統日誌

簡介

本檔案將介紹FTD上VRF感知系統日誌的設定步驟。

必要條件

需求

思科建議您瞭解以下主題：

• 系統日誌
• Firepower Threat Defense (FTD)

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• 安全防火牆管理中心(FMCv)v7.4.2
• 安全防火牆威脅防御虛擬(FTDv)v7.4.2

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

最低軟體和硬體平台

• 應用程式和最低版本：安全防火牆7.4.1
• 支援的託管平台和版本：所有支援FTD 7.4.1
• 經理：
  1)FMC on-perm + FMC REST API
  2)雲交付的FMC
  3)FDM + REST API

Snort3、多例項/情景和HA/集群支援

附註：與IPv4和IPv6系統日誌伺服器配合使用。Syslog ftp伺服器尚不支援IPv6。

• 支援多例項。
• 受HA'd裝置支援。
• 群集裝置支援。

設定

網路圖表

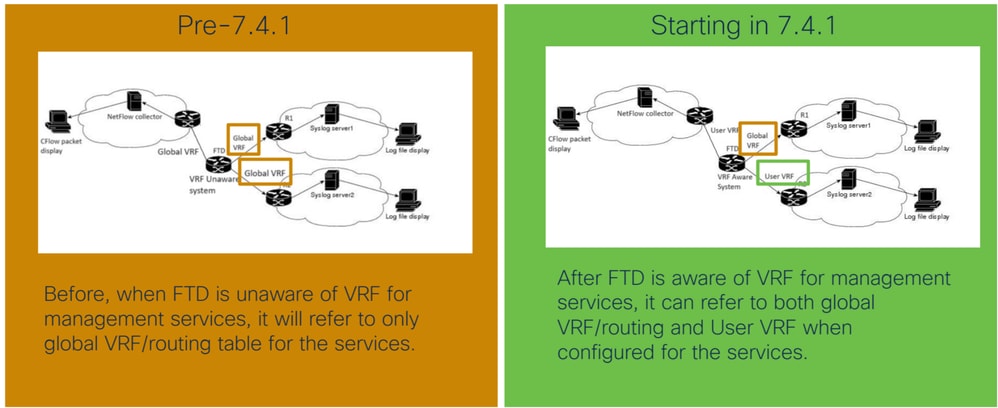

7.4之前的版本和之後的網路圖比較。

組態

虛擬路由和轉送(VRF)技術用於網路，允許同一個路由器中同時存在多個路由表例項，從而在不同的虛擬網路之間提供網路隔離。每個VRF例項與其他例項無關，它們之間的流量保持獨立。多VRF功能使服務提供商能夠支援多個VPN和服務，即使其IP地址重疊。它使用輸入介面為各種服務指定路由，並通過為每個VRF分配第3層介面來建立虛擬資料包轉發表。管理服務（系統日誌、NetFlow）預設使用全域性VRF。使用者希望將使用者VRF用於管理服務和全域性VRF，因為並非所有上傳目標都可通過全域性VRF訪問。

在本文檔中，全域性+使用者VRF =多VRF

為使用者VRF啟用系統日誌。

• 系統日誌可以在多VRF環境中使用ftp服務。

工作方式

當介面配置有使用者VRF時，路由查詢在VRF路由域而非預設全域性路由域中進行。

• 支援兩種型別的伺服器配置：

1. 將日誌記錄消息傳送到系統日誌伺服器，以監控網路流量並對其進行故障排除。
2. 將日誌緩衝區內容作為文本檔案傳送到FTP伺服器

• 系統日誌將日誌傳送到該VRF中各自的UDP/TCP伺服器。
• 對於緩衝區封裝系統日誌，會將日誌傳送到該VRF中配置的FTP伺服器。

附註：系統日誌伺服器和FTP伺服器可以是不同VRF的一部分。

配置虛擬路由器

步驟1.建立VRF

• 登入到FMC，然後導航到Device > Device Management。
• 選擇Device，然後按一下Pencil圖示進行編輯。
• 導覽至Routing> Manage Virtual Router > Add Virtual Router。

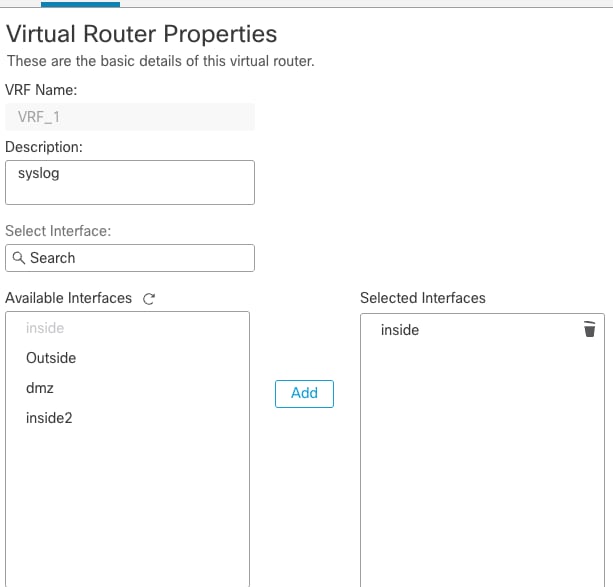

• 在VRF Name中輸入name。
• 選擇interface，然後按一下Add和Save。

將介面新增到VRF

步驟2.配置日誌記錄設定。

• 導覽至Devices > Platform Settings。

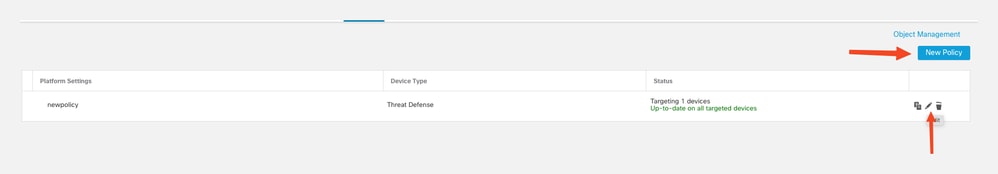

• 建立新策略或編輯現有策略上的Pencil圖示。

建立平台設定

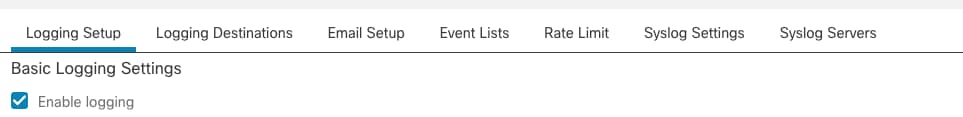

• 選擇Logging Setup和Enable logging。


啟用記錄

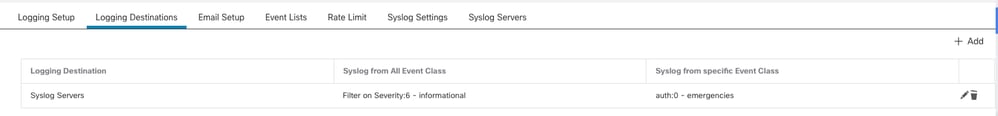

• 選擇Logging Destination，然後按一下Add。
• 將Logging Destination設置為Syslog伺服器。

將目標籤錄為系統日誌伺服器

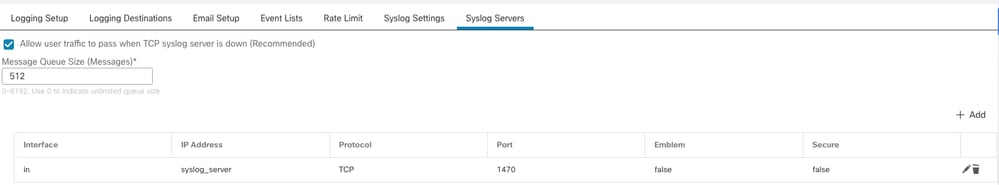

• 選擇Syslog Servers > Add。

新增具有VRF感知介面的Syslog伺服器

附註：內部介面是中的安全區域的一部分。

• logging host命令中配置的介面現在可識別VRF。
• 按一下「Save」。

在FMC中配置FTP伺服器的必備條件

• 使用Interface Group Object。
• 介面組對象可以同時具有使用者和全域性VRF。

組態

步驟 1.

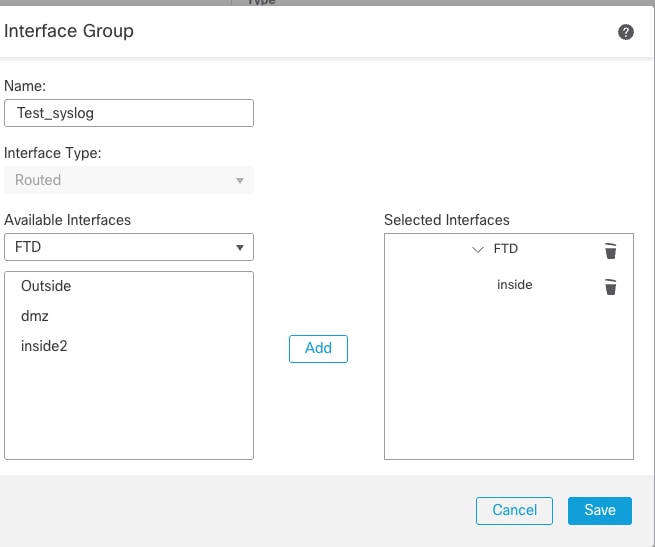

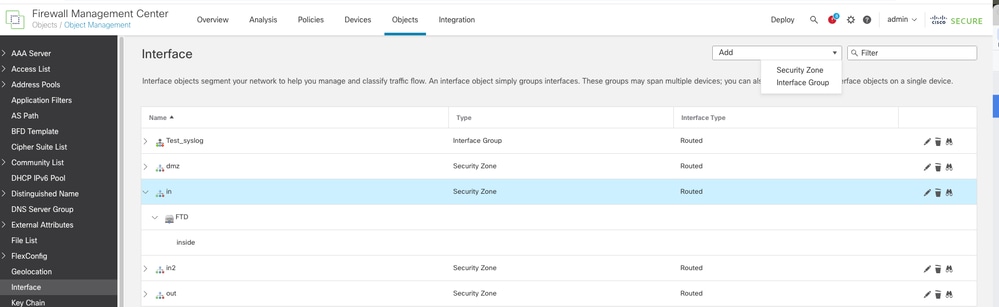

• 導航到Object > Object Management > Interface > Add > Interface Group。

新增介面組

• 從下拉選單中選擇Device,Add the VRF Interface。

新增VRF感知介面

步驟 2.

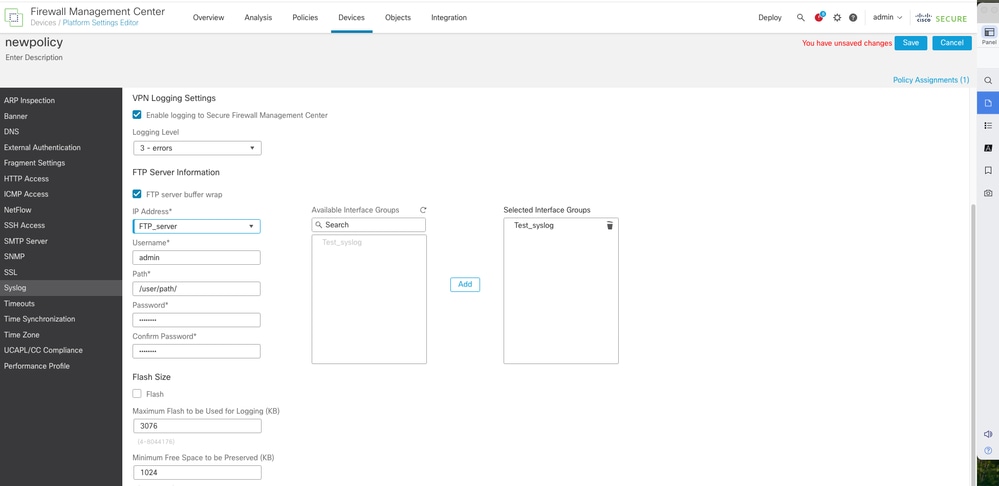

• 導航到Devices > Platform Settings > Syslog > Logging Setup。啟用FTP服務器緩衝區wrap。
• 按一下「Save」。

啟用具有VRF感知介面的FTP伺服器

驗證

Pre 7.4.1

在本測試中，FTD和FMC為7.0.5。

FTD設定為VRF，且dmz介面已指派給VRF。

dmz介面配置有syslog server logging host。

此外，內部介面還配置了syslog設定。

內部介面是全域性VRF的一部分。

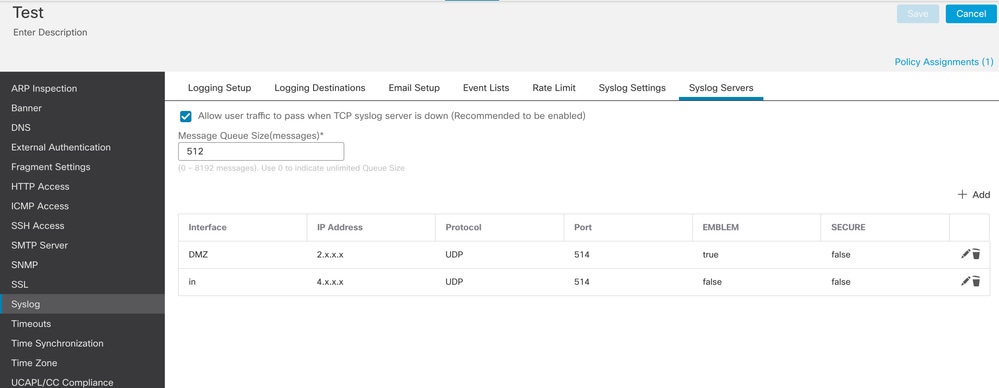

7.0.5 FMC上的Syslog伺服器設定

CLI 驗證

> show logging
Syslog logging: enabled
    Facility: 20
    Timestamp logging: disabled
    Hide Username logging: enabled
    Standby logging: disabled
    Debug-trace logging: disabled
    Console logging: disabled
    Monitor logging: disabled
    Buffer logging: disabled
    Trap logging: level informational, facility 20, 1193 messages logged
        Logging to inside 4.x.x.x, UDP TX:52
    Global TCP syslog stats::
        NOT_PUTABLE: 0, ALL_CHANNEL_DOWN: 0
        CHANNEL_FLAP_CNT: 0, SYSLOG_PKT_LOSS: 0
        PARTIAL_REWRITE_CNT: 0
    Permit-hostdown logging: enabled
    History logging: disabled
    Device ID: disabled
    Mail logging: disabled
    ASDM logging: disabled
    FMC logging: list MANAGER_VPN_EVENT_LIST, 0 messages logged

> show vrf

Name            VRF ID          Description             Interfaces
VRF-1           1                               dmz

附註：目標2.x.x.x的syslog伺服器在FTD CLI的日誌設定中不可用。這是使用者VRF的一部分。
目標4.x.x.x的Syslog伺服器可在FTD CLI的日誌記錄設定中找到。這是全球VRF的一部分。

Post 7.4.1

CLI 驗證

ftd1# show vrf

Name                             VRF ID     Description     Interfaces
VRF_1                            1          syslog          inside

td1# show logging
Syslog logging: enabled
    Facility: 20
    Timestamp logging: disabled
    Hide Username logging: enabled
    Standby logging: disabled
    Debug-trace logging: disabled
    Console logging: disabled
    Monitor logging: disabled
    Buffer logging: disabled
    Trap logging: level informational, class auth, facility 20, 19284 messages logged
        Logging to inside 192.x.x.x tcp/1470 Not connected since Thu, 20 Mar 2025 01:53:17 UTC TX:0
            TCP SYSLOG_PKT_LOSS:0
            TCP [Channel Idx/Not Putable counts]: [0/0]
            TCP [Channel Idx/Not Putable counts]: [1/0]
            TCP [Channel Idx/Not Putable counts]: [2/0]
            TCP [Channel Idx/Not Putable counts]: [3/0]

    Global TCP syslog stats::
        NOT_PUTABLE: 0, ALL_CHANNEL_DOWN: 1584
        CHANNEL_FLAP_CNT: 1584, SYSLOG_PKT_LOSS: 0
        PARTIAL_REWRITE_CNT: 0
    Permit-hostdown logging: enabled
    History logging: disabled
    Device ID: disabled
    Mail logging: disabled
    ASDM logging: disabled
    FMC logging: list MANAGER_VPN_EVENT_LIST, class auth, 0 messages logged

附註：Syslog伺服器主機192.x.x.x使用VRF感知內部介面。

FTP伺服器驗證

Pre 7.4.1

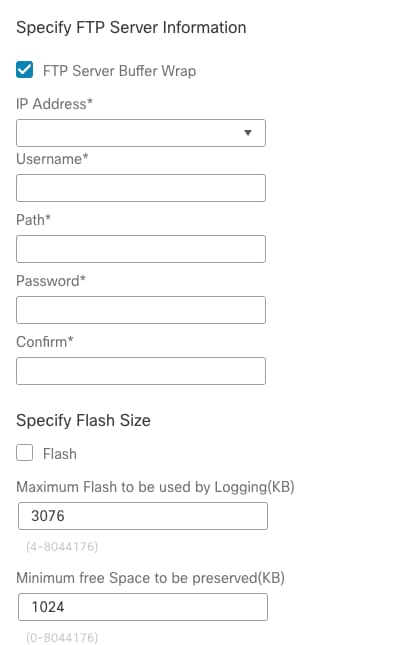

• 在FMC上，FTP伺服器設定沒有選擇要使用的介面的選項。只有syslog伺服器選項的IP地址可用。

FMC 7.0.5上的FTP伺服器設定

Post 7.4.1

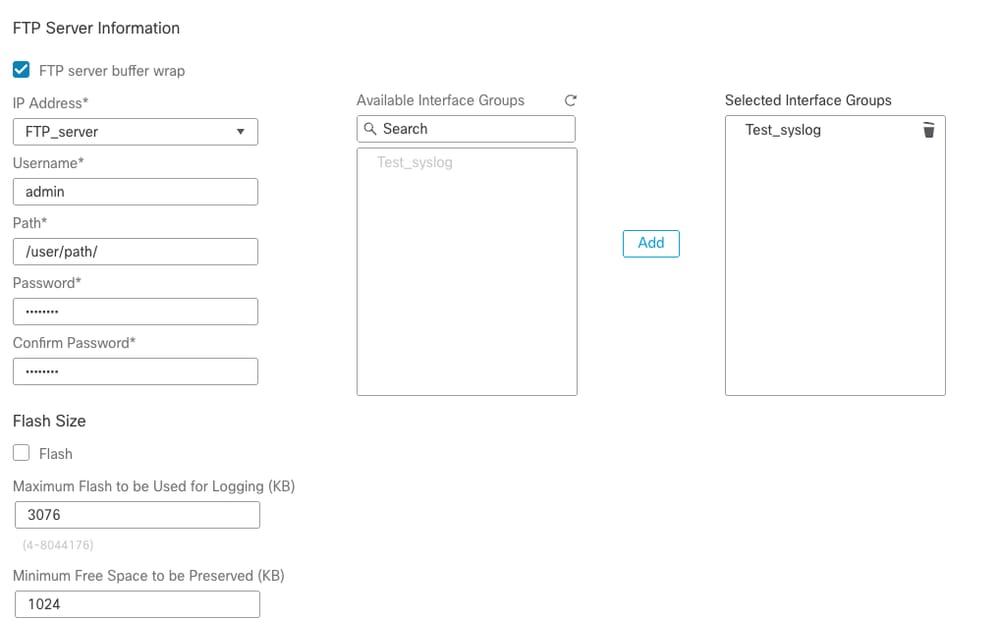

• 新介面選項，在Syslog FTP伺服器設定中配置了VRF。

FTP伺服器設定埠7.4.1

CLI 驗證

logging ftp-bufferwrap
logging ftp-server inside 55.x.x.x /user/path/ admin *****

附註：FTP伺服器主機現在使用VRF感知內部介面。
