Cisco Catalyst IW9167I 大功率无线接入点简介

Cisco Catalyst IW9167I 大功率无线接入点简介

Cisco Catalyst IW9167I 大功率无线接入点(以下简称 IW9167I)旨在简化室外和工业环境中的无线部署。它采用可承受水、灰尘和极端温度的铸铝外壳。它包含内置天线并支持 Wi-Fi 6E,可实现更高的密度、更高的吞吐量、更多信道、更高的能效和更高的安全性。

IW9167I 支持 6 GHz 硬件。

以下平台支持 AP 硬件:

  • Cisco DNA Center(本地部署)

  • Cisco Catalyst 堆叠

Cisco Catalyst IW9167 大功率无线接入点产品手册中提供了 AP 特性和规格的完整列表。

Cisco Catalyst IW9167I 大功率无线接入点相关特性

Cisco Catalyst IW9167I 大功率无线接入点具有以下特性:

  • 2 GB DDR4 内存,1 GB NAND 闪存

  • 三个无线电 - 2.4 GHz、5 GHz、6 GHz

  • 集成天线 - 2.4 GHz 4x4:4SS、5 GHz 4x4:4SS、6 GHz 4x4:4SS

  • 2.4 GHz 物联网低功耗蓝牙 (BLE) 无线电

  • 集成 GNSS

  • 1 个多千兆 (mGig) 铜缆以太网端口(支持 PoE,包括 IEEE 802.3at/bt、Cisco UPoE、100 Mbps/1 Gbps/2.5 Gbps/5 Gbps)

  • 1 个 SFP 接口 - 最高支持 10 Gbps

  • 用于网络和电源接口的可选 M12 适配器

  • 双电源输入选项 - PoE 输入和 24-48VDC

  • 双安装选项 - 柱式或壁式安装

  • IP67 防护等级

  • 不同国家/地区支持的室内和室外运行模式如下表所示:

    FCC

    室内和室外应用

    IC

    室外

    CE

    室内和室外应用

    C-Tick

    室外

    Telec

    室外

连接器和端口

下图显示了 AP 前面板上的可用端口。

图 1. IW9167I 前面板连接器和端口

1

控制台端口 (RJ-45) 和重置按钮

有关如何使用重置按钮的信息,请参阅使用重置按钮

2

状态 LED

3

SFP(铜缆)100M/1000M/10G 多千兆以太网/M12 X 编码或 SFP(光纤)1G/10G



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。

4

100M/1000M/2.5G/5G 多千兆以太网 (RJ-45)/M12 X 编码自感 PoE+ 输入 (802.3at/bt),UPOE 输入



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。

5

直流电源输入(Micro-Fit 或 M12 4 引脚 A 编码,使用 M12 适配器)

用于直流电源的 4 引脚 Micro-Fit 连接器

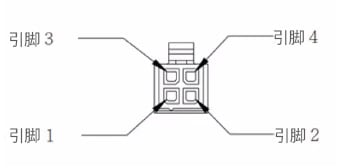

下图显示了用于直流电源的 4 引脚 Micro-Fit 连接器。

图 2. 对接连接器前视图

Molex Micro-Fit 引脚

分配

引脚 1

DC-(负极端子)

引脚 2

未分配

引脚 3

DC+(正极端子)

引脚 4

未分配

M12-RJ45 适配器

M12-RJ45 适配器(Cisco PID:IW-ACC-M12ETH=)可用于支持 M12 X 编码连接器。



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。


图 3. M12-RJ45 适配器(Cisco PID:IW-ACC-M12ETH=)

下表显示了 M12-RJ45 适配器的引脚分配。

表 1. M12-RJ45 引脚分配

RJ45

信号

M12 X 编码

1

B1_DA+

1

2

B1_DA-

2

3

B1_DB+

3

6

B1_DB-

4

7

B1_DD+

5

8

B1_DD-

6

5

B1_DC-

7

4

B1_DC+

8

M12-PWR 适配器

M12-PWR 适配器(Cisco PID:IW-ACC-M12PWR=)可用于支持 M12 A 编码直流电源连接器。

图 4. M12-PWR 适配器(Cisco PID:IW-ACC-M12PWR=)

下表显示了 M12-PWR 适配器引脚分配。

表 2. M12-PWR 引脚分配

Micro-FIT 4P

电线

M12 A 编码

3

红色 (22 AWG)

1

2

N/C

2

1

黑色 (22 AWG)

3

4

N/C

4

电源

以下电源支持 IW9167I 无线接入点:

  • 直流电源:24 至 48 VDC

  • 以太网供电 (PoE):802.3at (PoE+)、802.3bt (PoE++)、思科通用型 PoE (Cisco UPOE)。有关详细信息,请参阅为无线接入点供电


警告


本装置只能连接到符合 IEC 60950 安全标准中安全超低压 (SELV) 要求的直流电源。声明 1033


电源适配器

IW9167I 无线接入点支持以下直流电源适配器:

  • PID:IW-PWRADPT-MFIT4P=:工作条件:-40°C 至 +65°C,60W。

馈电器

IW9167I 无线接入点支持以下馈电器:

  • IW-PWRINJ-60RGDMG=:工作条件:-40°C 至 +70°C。功率在 70°C 时降额 60W,在 65°C 时降额 65W。支持 100M/1G/2.5G/5G/10G 速率。

  • AIR-PWRINJ-60RGD1=:工作条件:-40°C 至 +50°C,60W。支持 10M/100M/1G 速率。

  • AIR-PWRINJ-60RGD2=:工作条件:-40°C 至 +50°C,60W。支持 10M/100M/1G 速率。


小心


根据美国国家电气规程 (NEC) 第 210 条的规定,当 AP 安装在室外或潮湿位置时,为 AP 供电的交流分支电路应配备接地故障保护装置 (GFCI)。

以太网 (PoE) 端口

AP 支持以太网上行链路端口(也用于 PoE-IN)。AP 上的以太网上行链路端口使用 RJ-45 连接器(具有防风雨功能)将 AP 链接到 100BASE-T、1000BASE-T、2.5G BASE-T 或 5G BASE-T 网络。以太网电缆用于发送和接收以太网数据,也可选择用其从馈电器或有适当供电的交换机端口提供线内电源。


提示


AP 可感知以太网和电源信号,并自动切换内部电路以匹配电缆连接。

以太网电缆必须是 5e 类 (CAT 5e) 室外屏蔽电缆或更好的电缆。要实现 5G 速率,需要使用 6A 类 (CAT 6A) 电缆。AP 可感知以太网和电源信号,并自动切换内部电路以匹配电缆连接。

SFP 选项


警告


1 类激光产品。声明 1008


可从工厂订购的光纤选项提供了光纤输入和输出功能。光纤数据通过单股光缆或双股光缆进行传输和接收,根据所用 SFP 端口,这些光缆使用以下 SFP 模块连接到无线接入点:

表 3. 支持的 SFP 型号

PID

距离

光纤/电缆

工作温度范围

GLC-SX-MM-RGD=

220-550 米

MMF

IND

GLC-LX-SM-RGD=

550 米/10 千米

MMF/SMF

IND

GLC-T-RGD=

100 米

CAT 5e

IND

SFP-10G-LR10-I

10 千米

SMF

IND

SFP-10G-T-X

30m@10Gbps

CAT 6A/CAT 7

EXT



SFP 模块不可热插拔。插入和拔出 SFP 模块时,需要手动重新加载 AP。


客户端数据使用支持光纤的交换机或控制器通过光纤连接传递到网络控制器。如需了解配置信息,请参阅所用交换机或控制器的控制器配置指南。

天线和无线电

以下部分介绍 AP 的天线和无线电的详细信息:

内置天线和 GNSS 接收器

IW9167I 无线接入点具有以下内置天线:

  • 四根带专用 2.4 GHz 无线电和 5 GHz 无线电的内置双频天线

  • 四根带专用 6 GHz 无线电的内置天线

  • 一根带专用 2.4 GHz 物联网无线电的内置单段天线

  • 两根带专用 2.4 GHz、5 GHz 和 6 GHz 辅助无线电的三频天线

IW9167I 配备用于地理定位的标准精度 GNSS 接收器,支持的 L1/G1/E1/B1 频率为:1.559-1.610 GHz。为实现最佳 GNSS 性能,应将 AP 安装在天空视野开阔的室外。如果天线的视野被遮挡,则位置精度可能会受到影响。下图显示了无线接入点底部的 GNSS 窗口。

图 5. GNSS 窗口

1

GNSS 窗口

IW9167I(内置天线)辐射图

下图显示了 IW9167I 型号的内置天线辐射图:

表 4. Cisco Catalyst IW9167I 辐射图

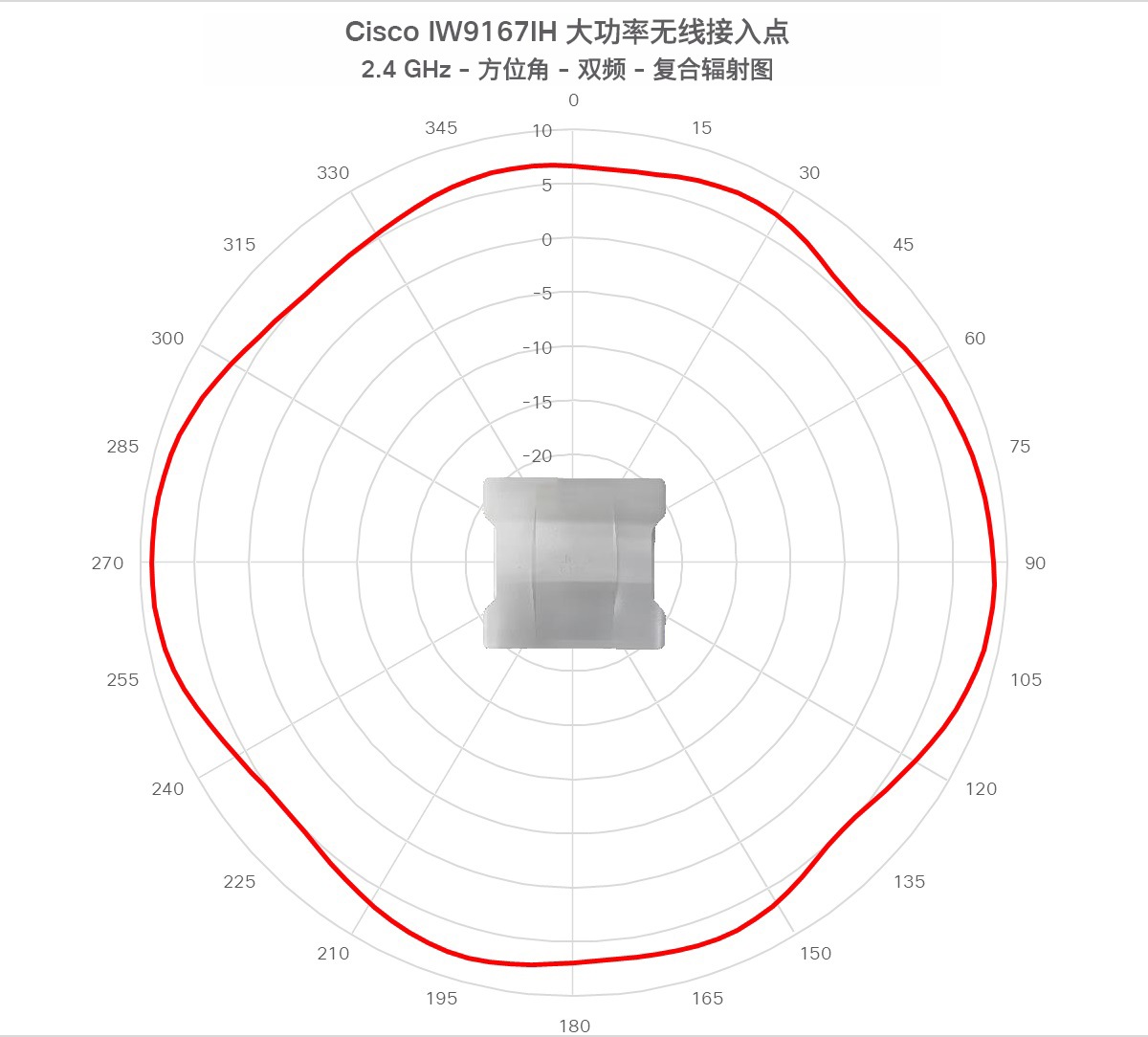

图 6. IW9167I - 双频复合辐射图(2.4 GHz 方位角)

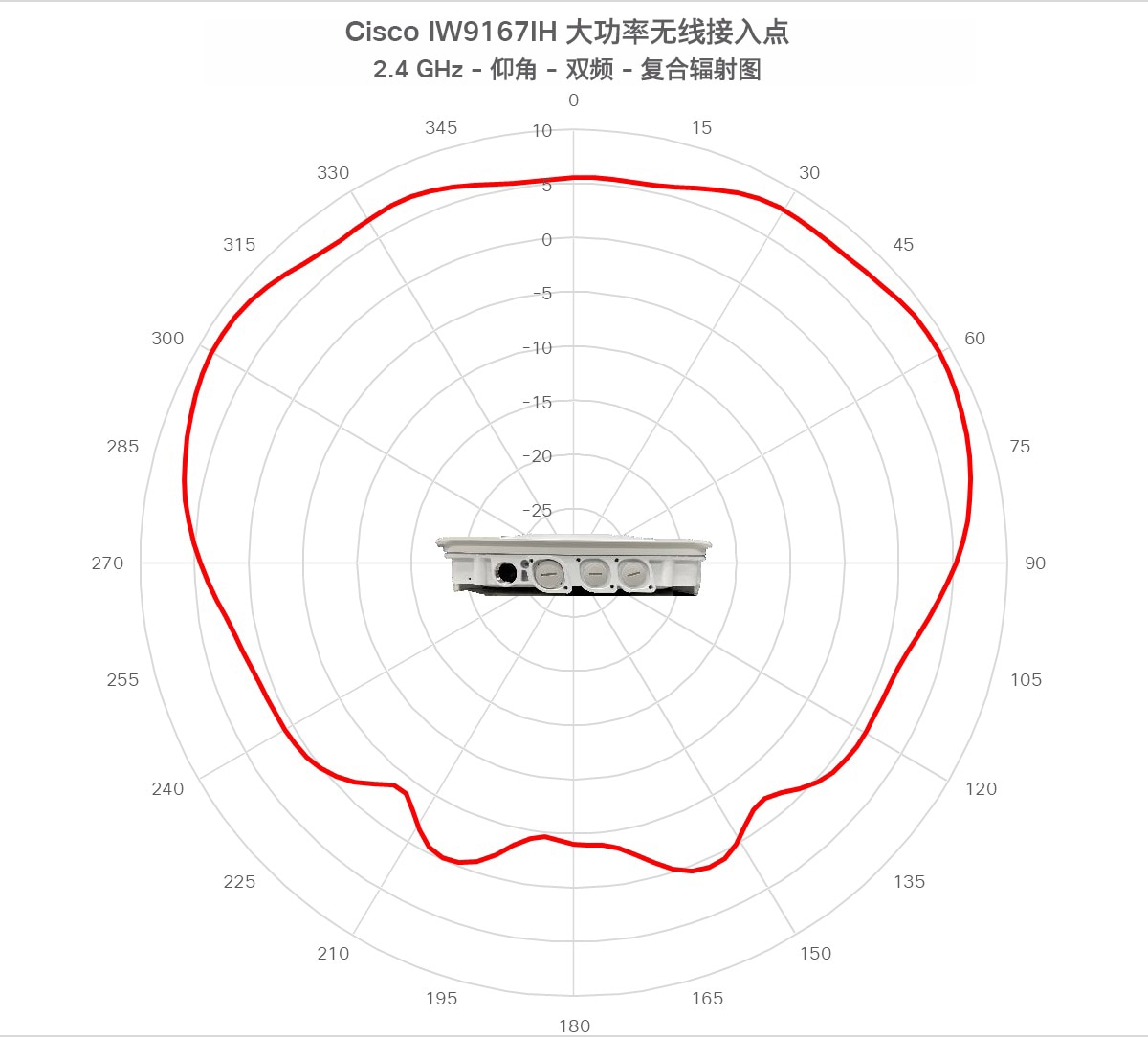

图 7. IW9167I - 双频复合辐射图(2.4 GHz 仰角)

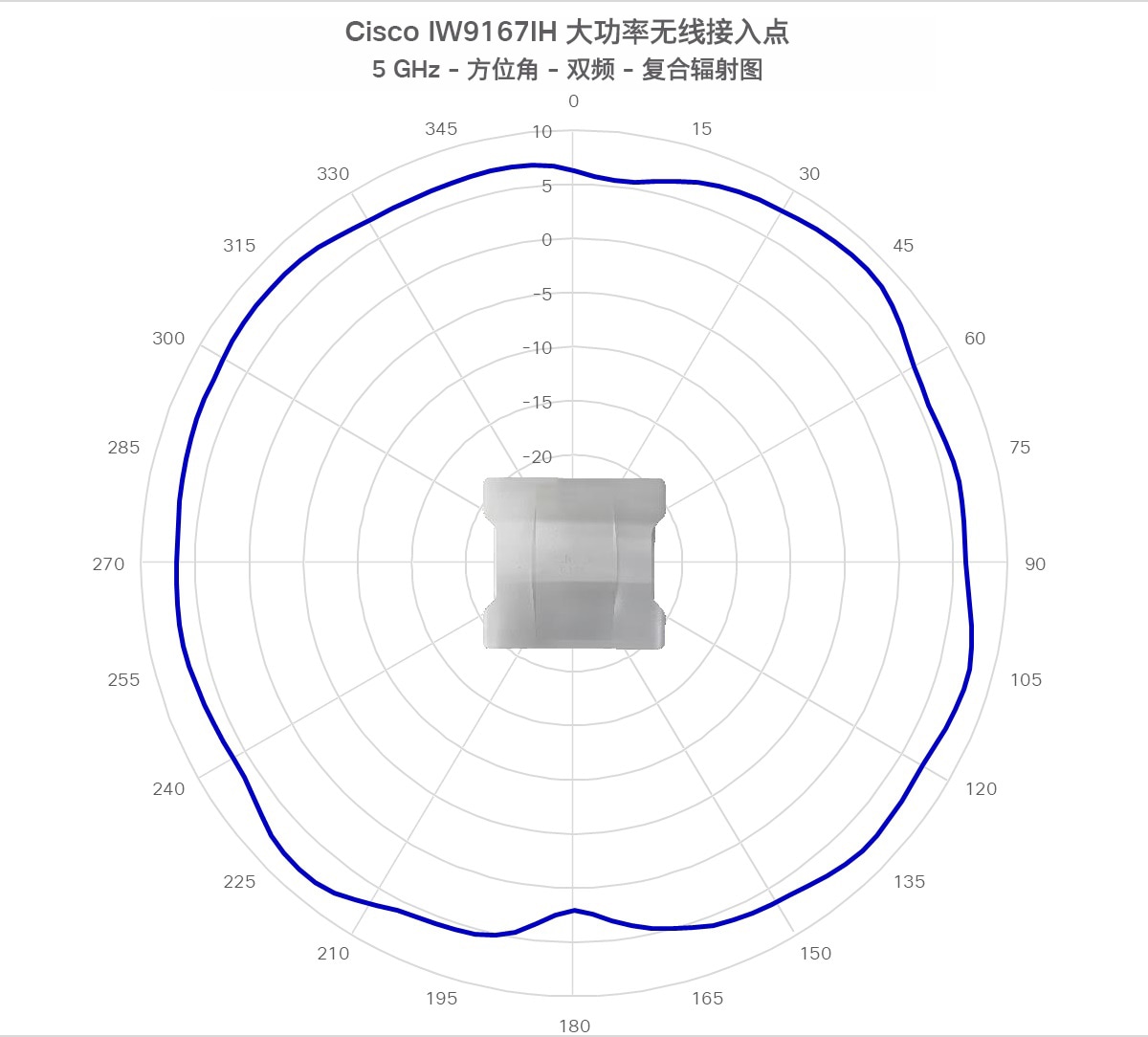

图 8. IW9167I - 双频复合辐射图(5 GHz 方位角)

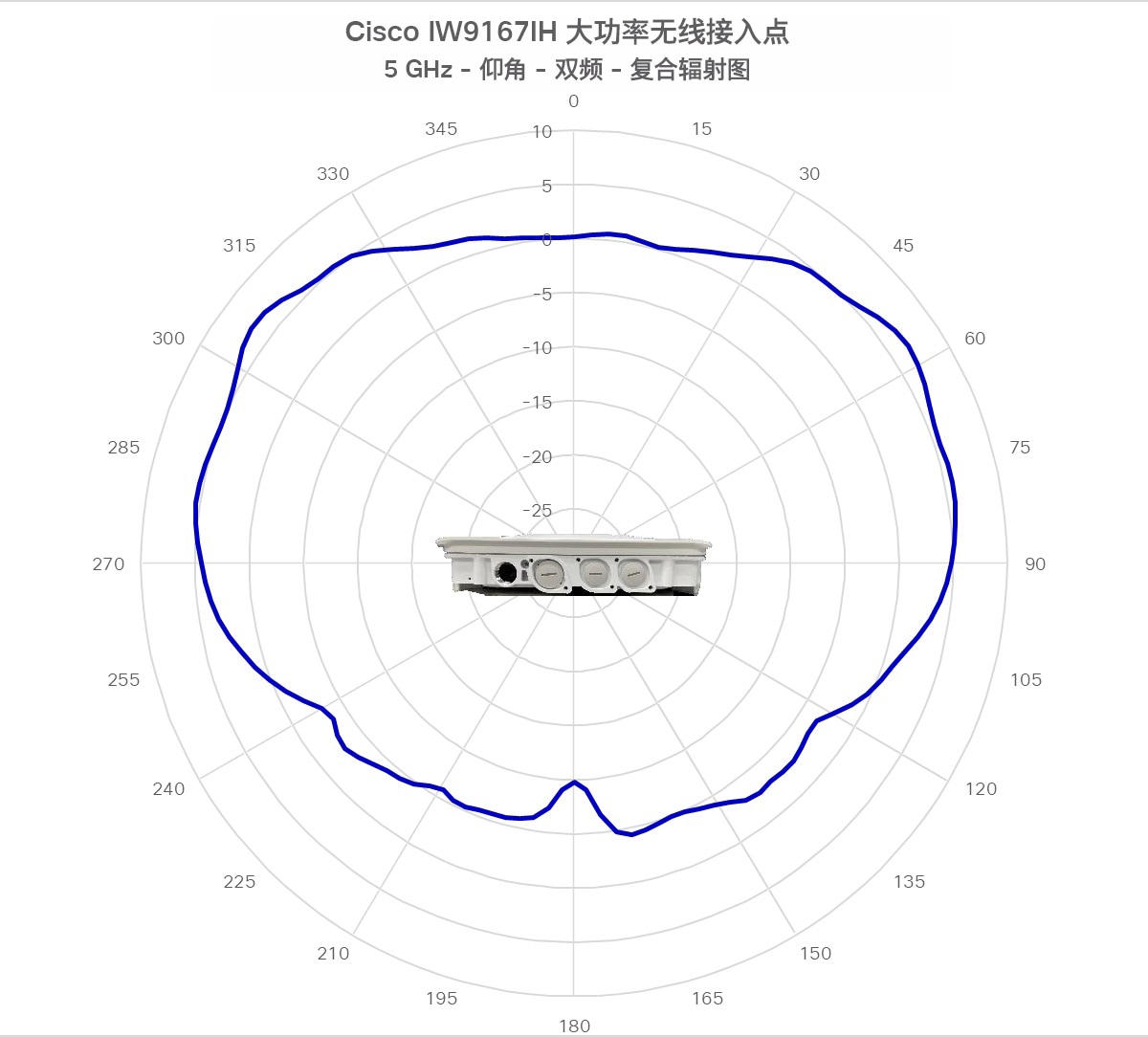

图 9. IW9167I - 双频复合辐射图(5 GHz 仰角)

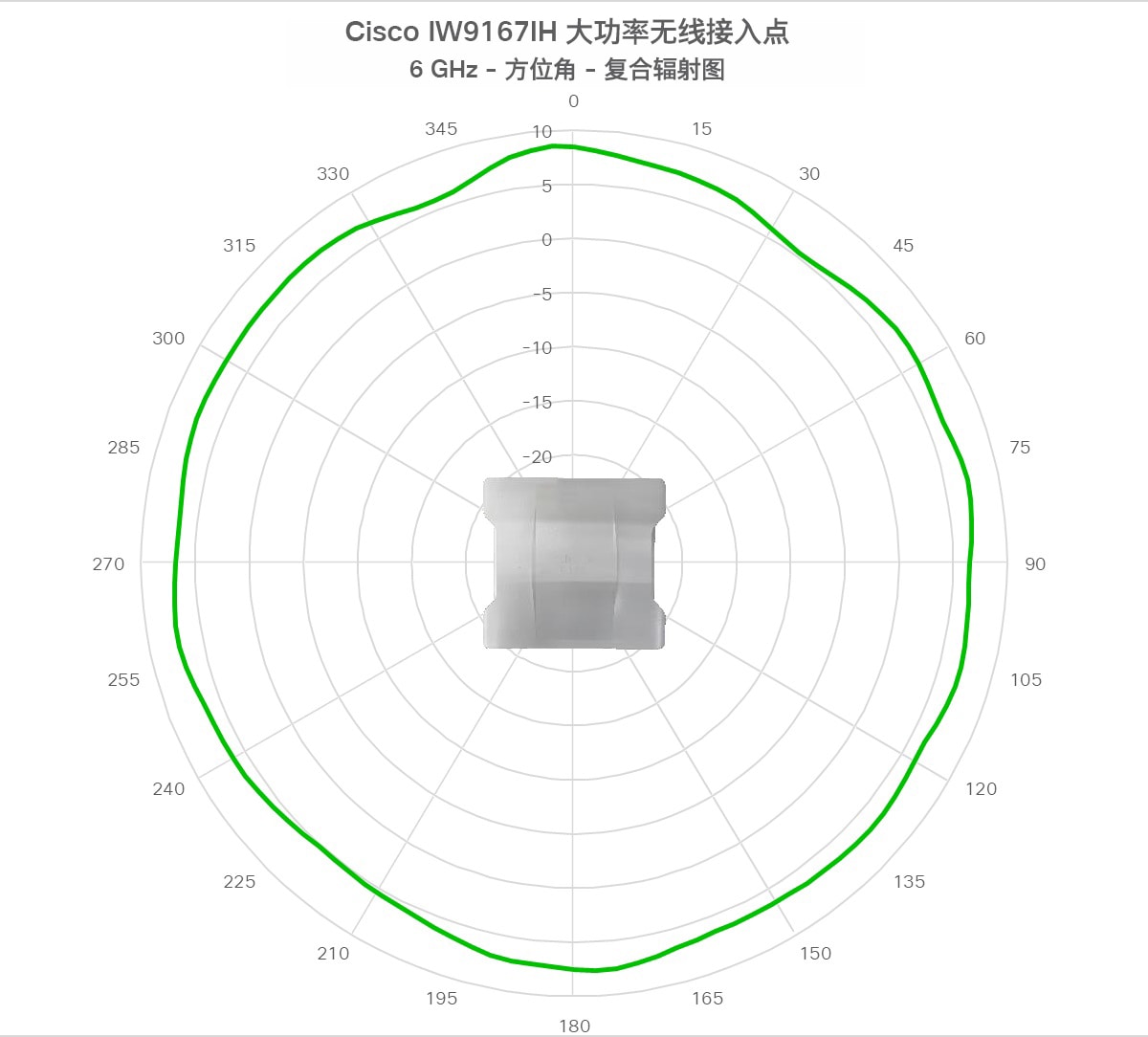

图 10. IW9167I - 复合辐射图(6 GHz 方位角)

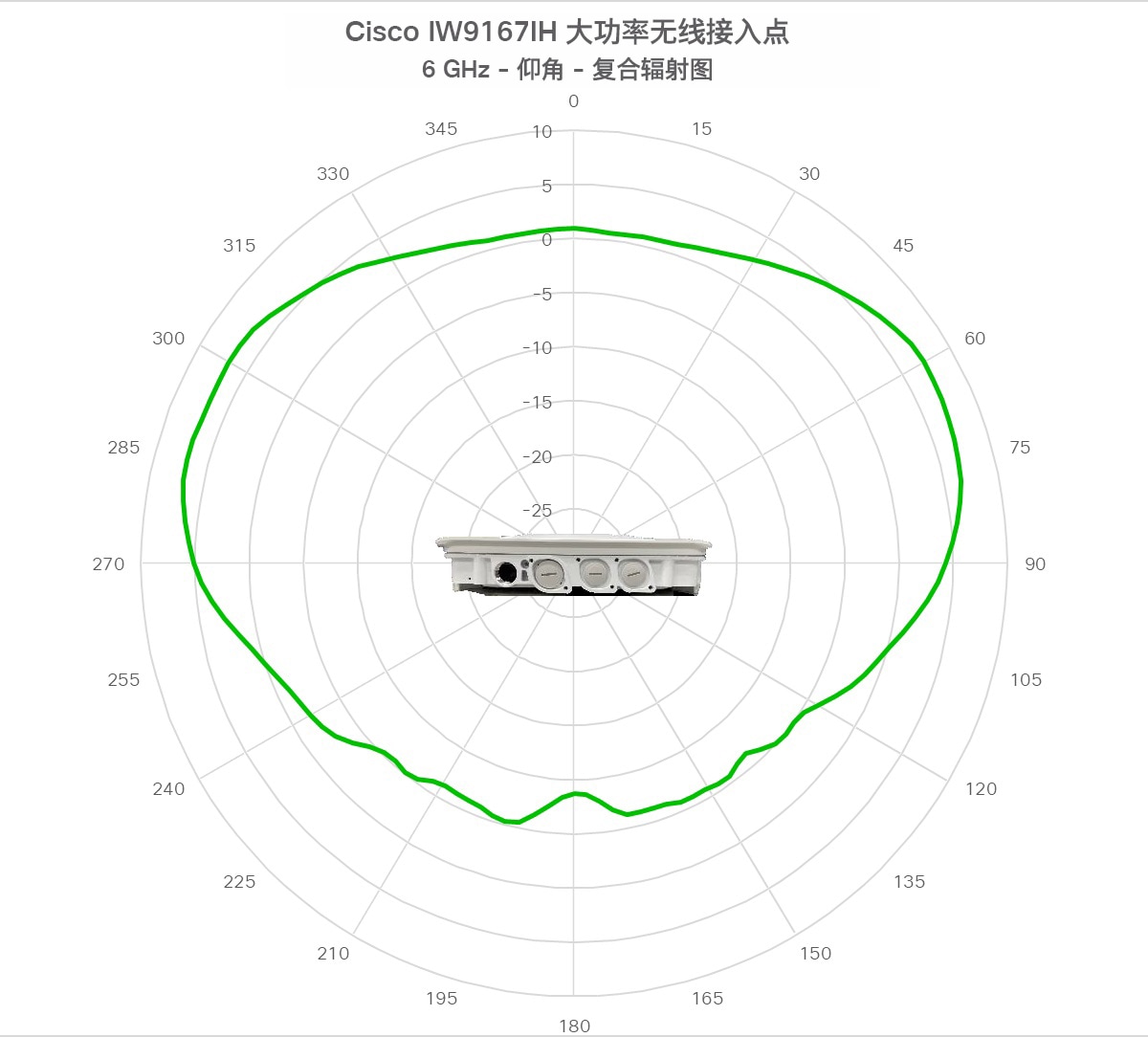

图 11. IW9167I - 复合辐射图(6 GHz 仰角)

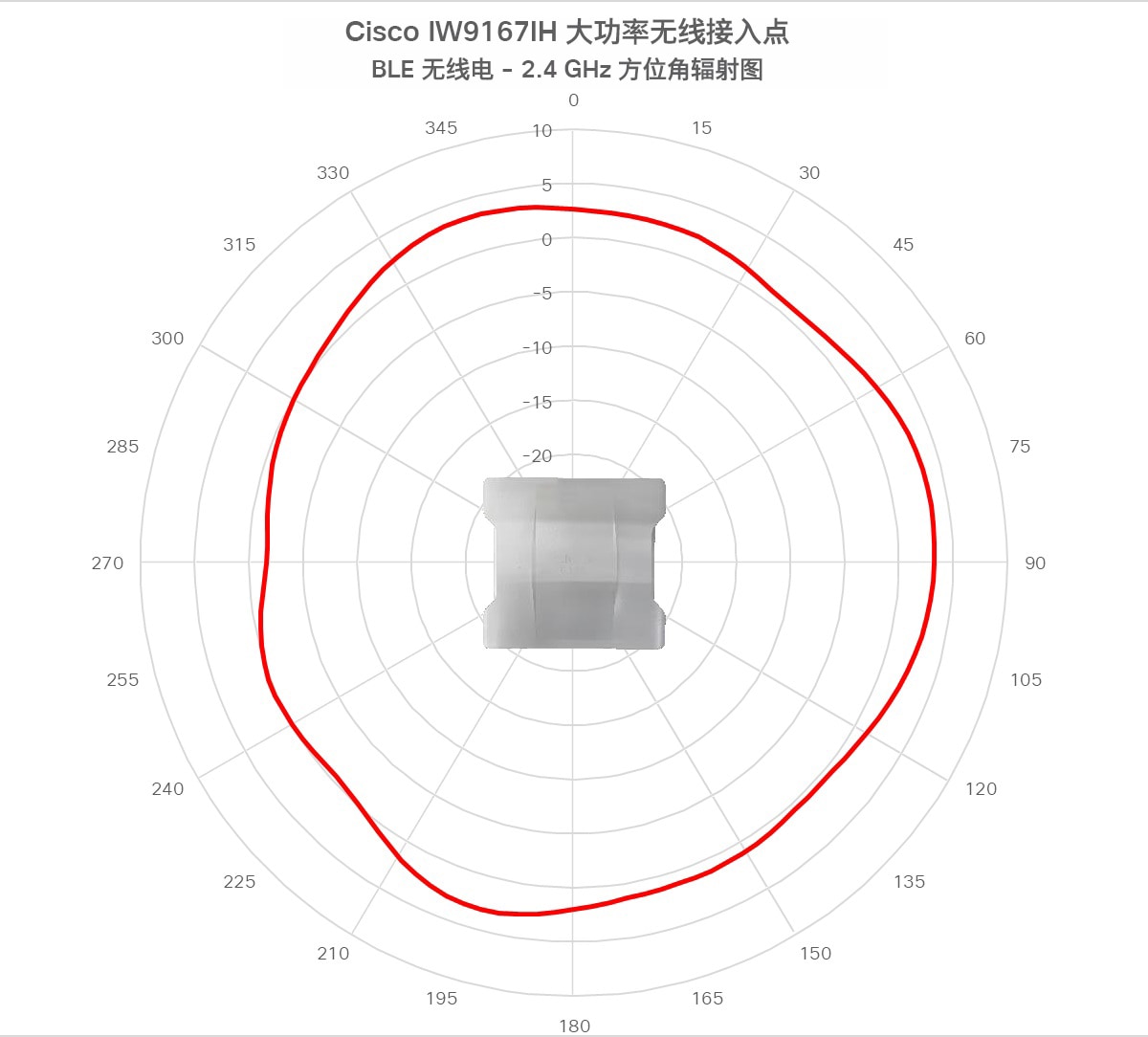

图 12. IW9167I - 物联网 (BLE) 天线 - 辐射图(2.4 GHz 方位角)

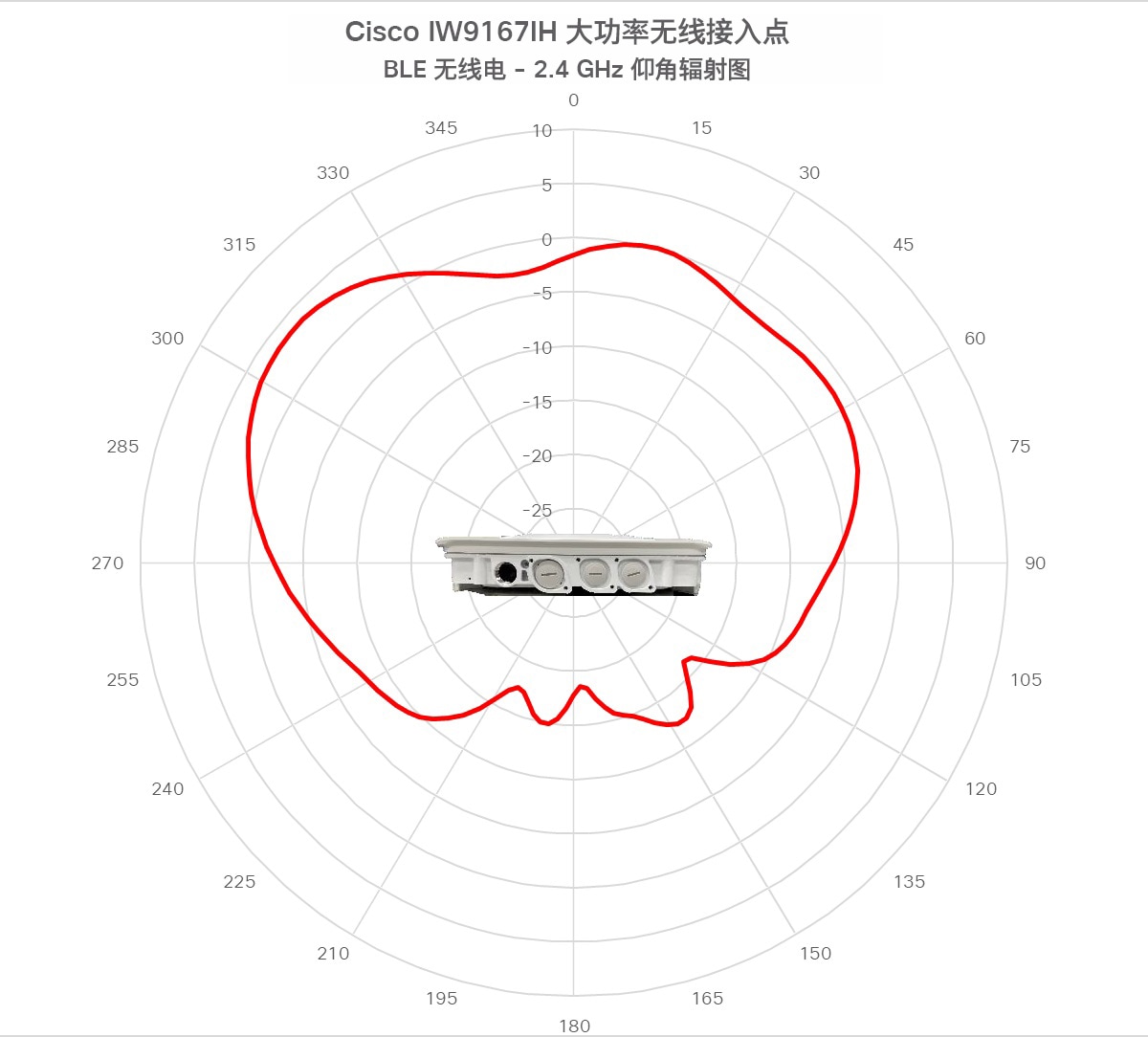

图 13. IW9167I - 物联网 (BLE) 天线 - 辐射图(2.4 GHz 仰角)
图 14. IW9167I - 扫描无线电三频复合辐射图(2.4 GHz 方位角)

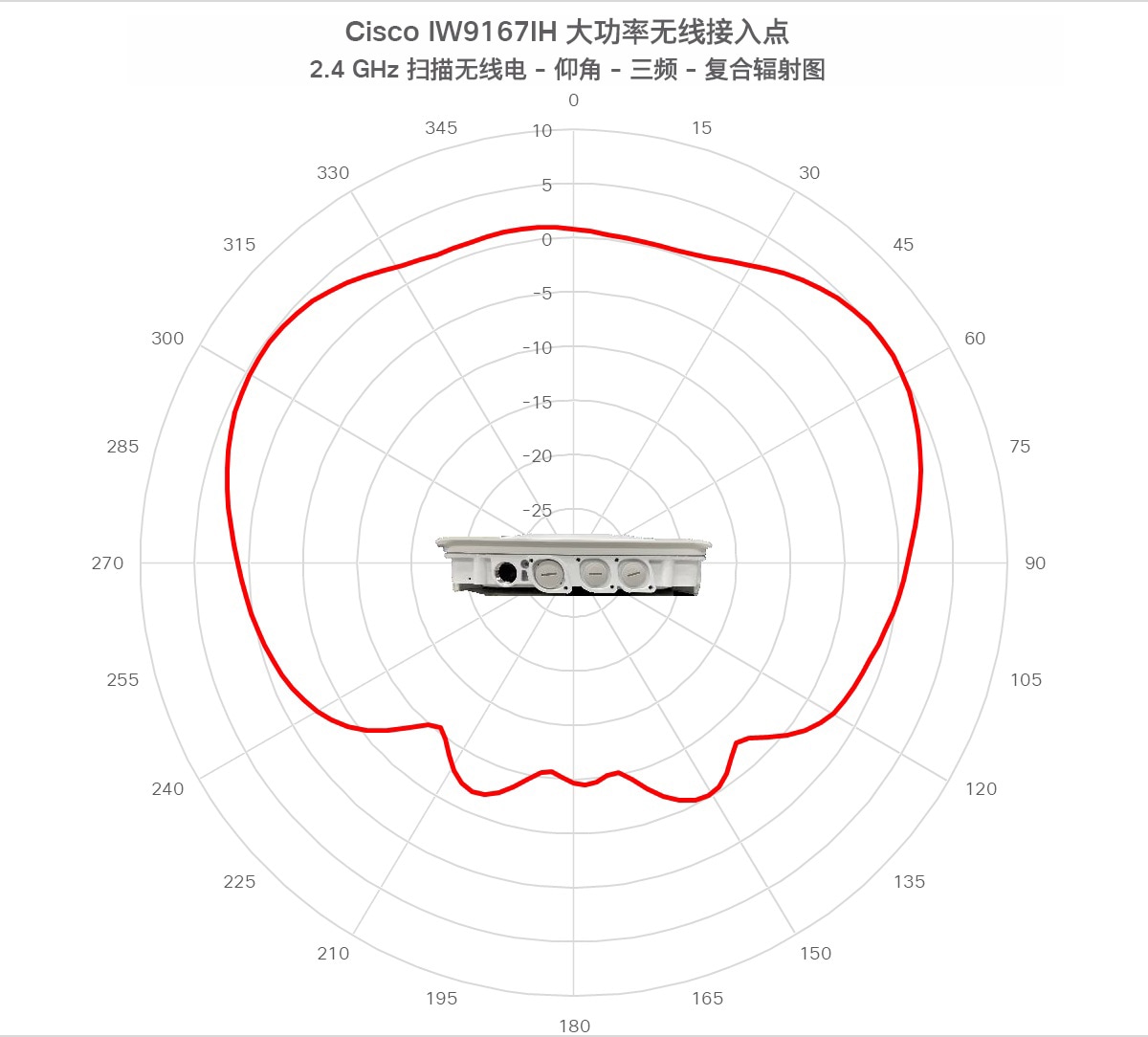

图 15. IW9167I - 扫描无线电三频复合辐射图(2.4 GHz 仰角)

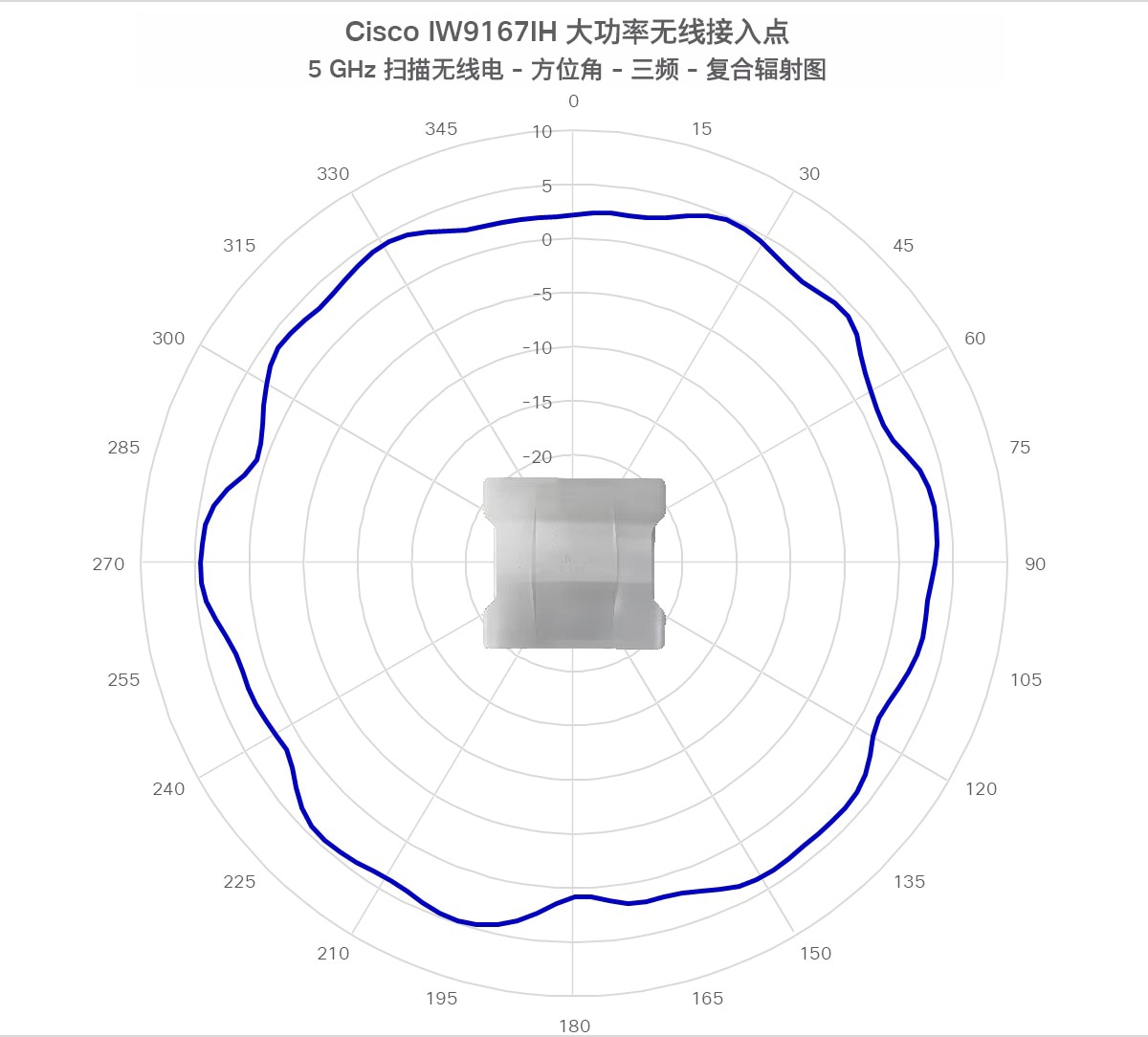

图 16. IW9167I - 扫描无线电三频复合辐射图(5 GHz 方位角)

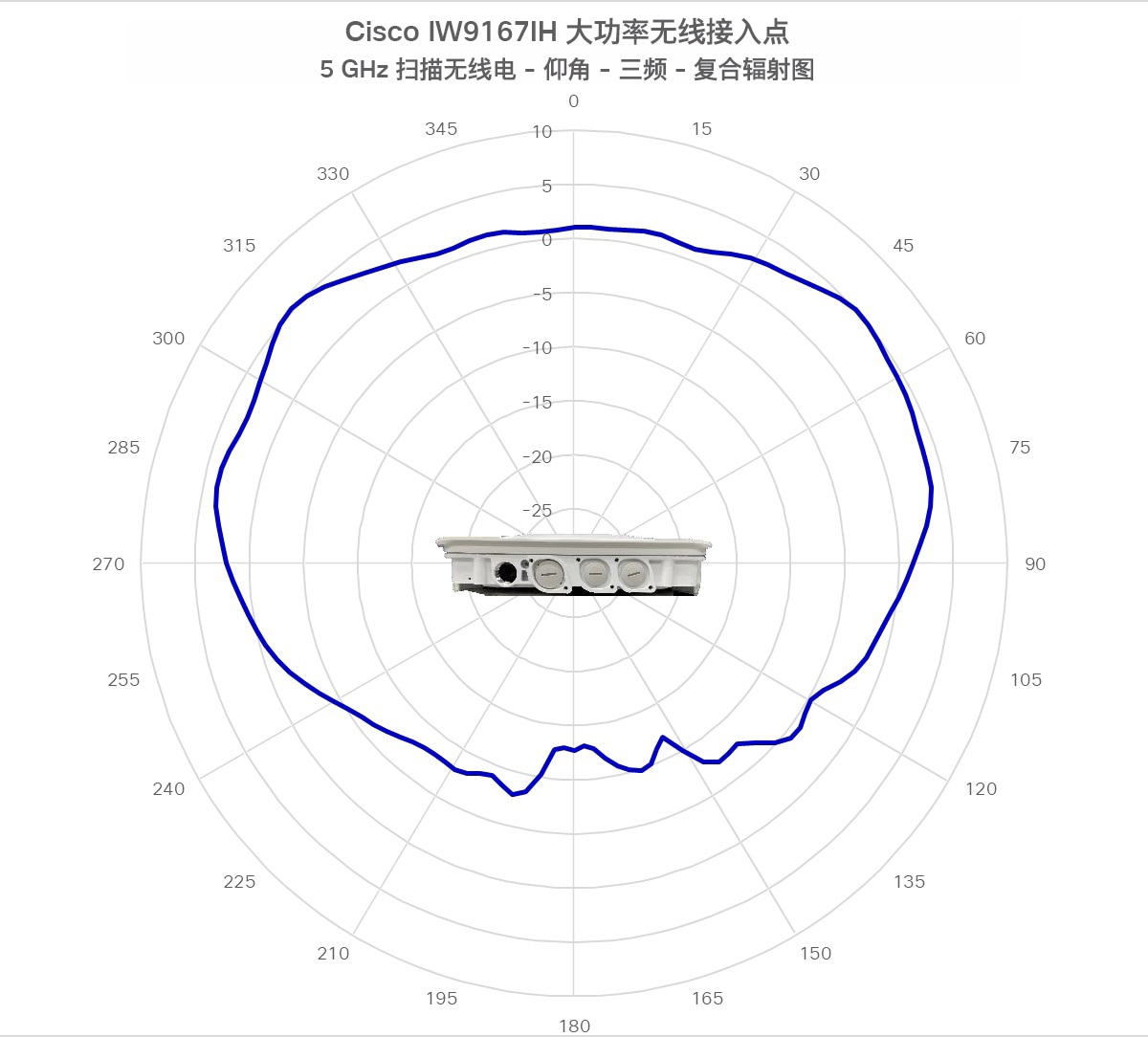

图 17. IW9167I - 扫描无线电三频复合辐射图(5 GHz 仰角)

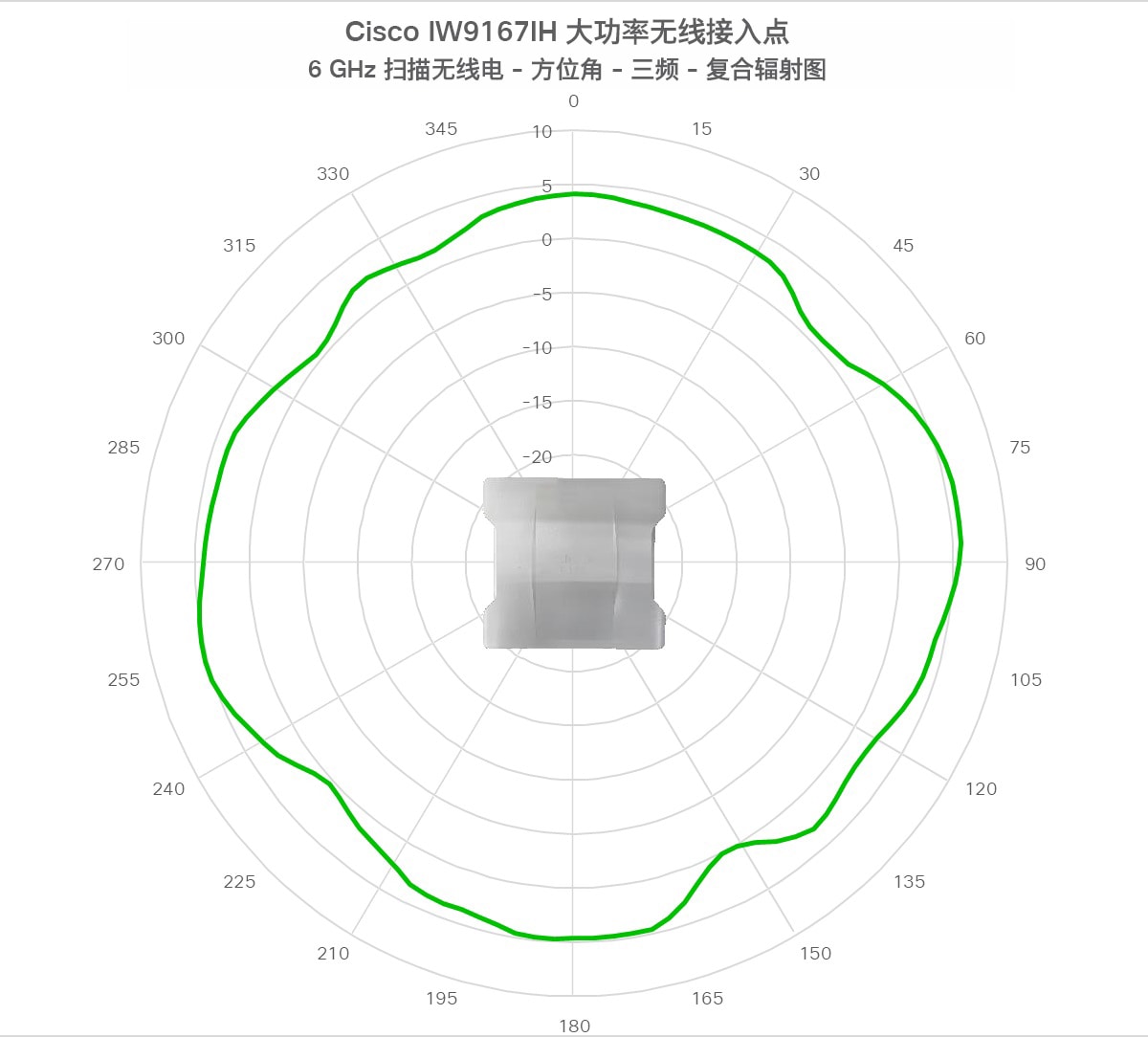

图 18. IW9167I - 扫描无线电三频复合辐射图(6 GHz 方位角)

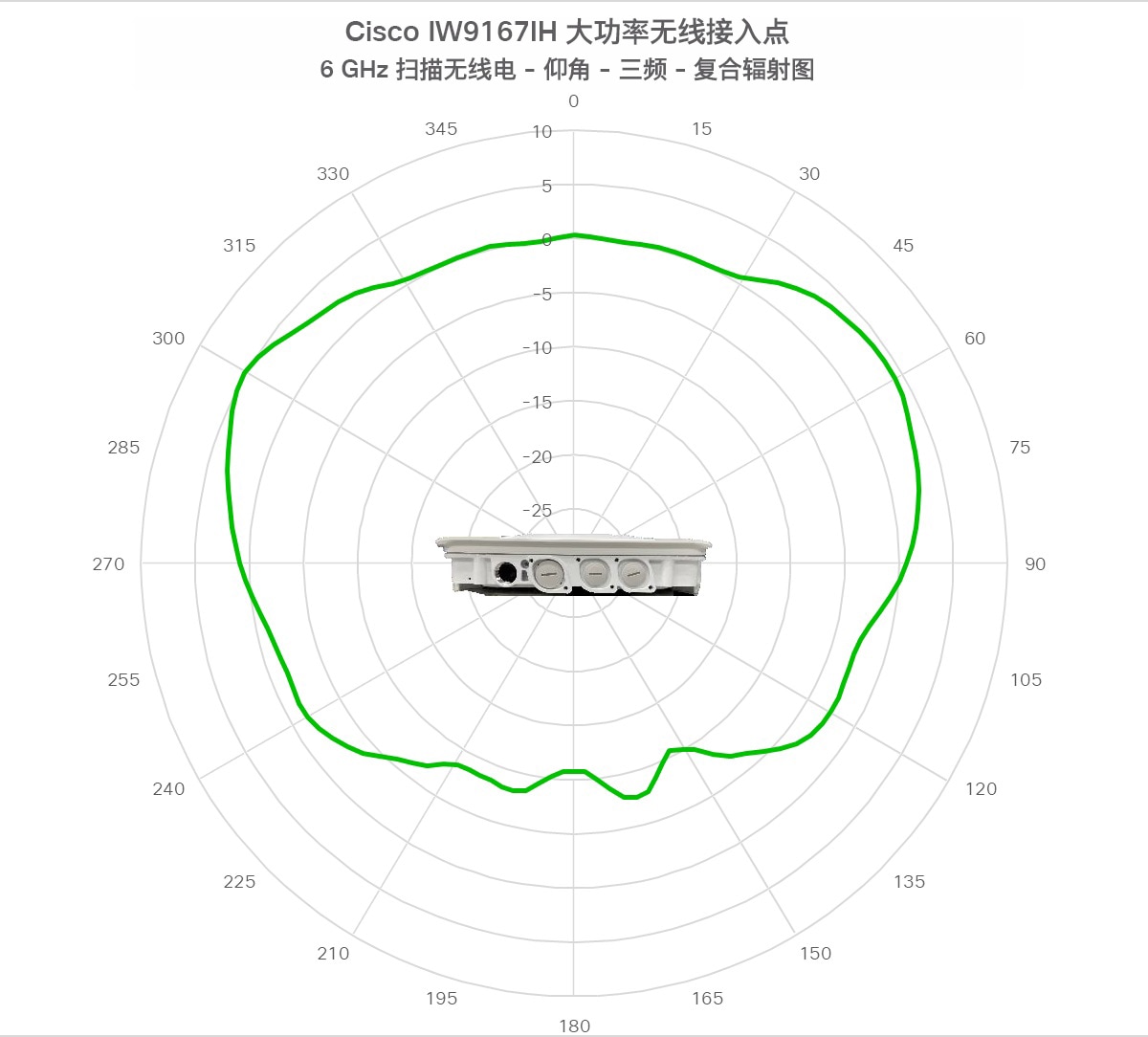

图 19. IW9167I - 扫描无线电三频复合辐射图(6 GHz 仰角)
