C1-Workload 集群设备布线
在 39-RU 机架上连接 M6 虚拟接口卡 (VIC) 时，请注意以下配置信息：
-
所有节点都有两个专用接口。
-
39-RU 机架有一个用于 20 个节点的公共接口。
-
M6 硬件的每个 VIC 有四个端口。
-
裸机接口（集群中称为基础、计算和服务节点的物理服务器）的名称以 “eno”（板载以太网）开头。

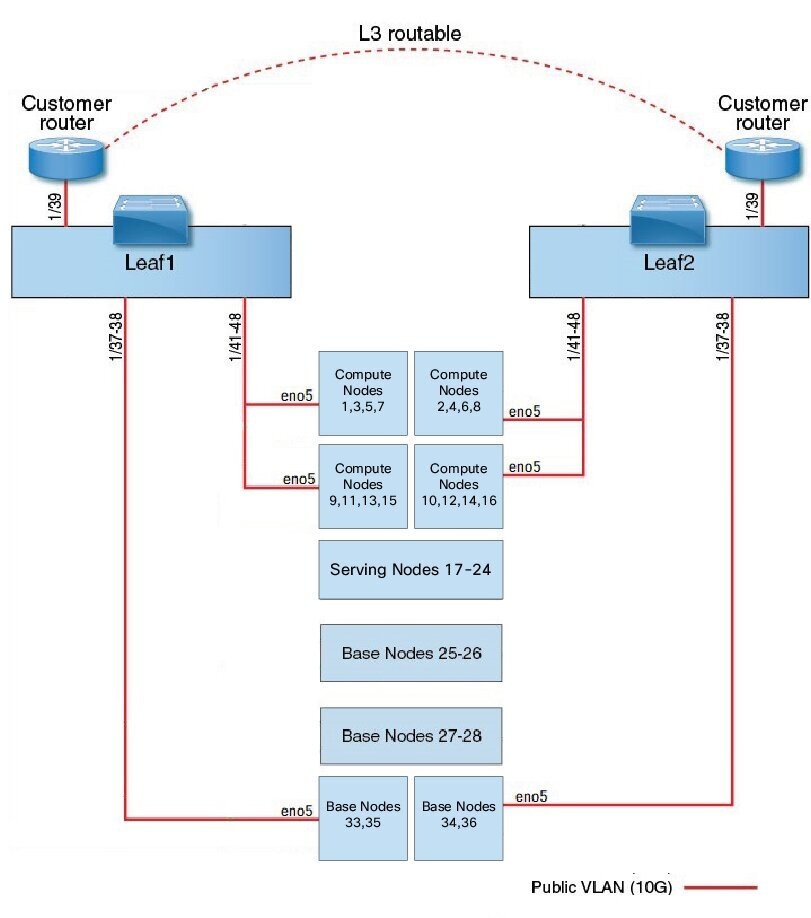

下图显示了 C1-Workload 机架的公共/外部配置的设备布线。有关连接的详细列表，请参阅图表后面的表。
下图显示了 C1-Workload 机架的内部/管理配置的设备布线。有关连接的详细列表，请参阅下表。

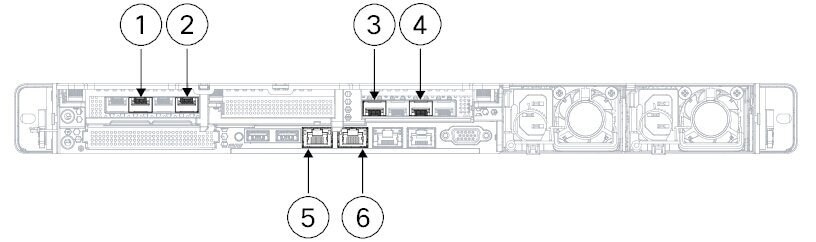

下图显示了 M6 服务器上的哪些端口与上图中的“eno”端口相对应：
|
1 |
枝叶 1 或枝叶 2 公共，具体取决于服务器 服务器接口端口 = eno5 CIMC 名称 = 适配器 1/物理端口 2/vic-1-eth1 |
2 |
枝叶 1 专用 服务器接口端口 = eno6 CIMC 名称 = 适配器 1/物理端口 0/vic-1-eth0 |
|
3 |
枝叶 2 专用 服务器接口端口 = eno8 CIMC 名称 = 适配器 3/物理端口 0/vic-3-eth0 |
4 |
未使用 服务器接口端口 = eno7 CIMC 名称 = 适配器 3/物理端口 2/vic-3-eth1 |
|
5 |
CIMC 服务器接口端口 = eno1 CIMC 名称 = LOM 1 |
6 |
MGMT 2.2.2.2 服务器接口端口 = eno2 CIMC 名称 = LOM 2 |
|
主干端口 |
连接类型 |
连接 | |||
|---|---|---|---|---|---|
|
设备 |
单机架中的 RU |
双机架中的 RU |
端口 |
||
|
1/1 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 1（计算节点） |
RU 36 |
机架 1 RU 17 |
eno1 |
|
1/2 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 2（计算节点） |
RU 35 |
机架 1 RU 16 |
eno1 |
|
1/3 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 3（计算节点） |
RU 34 |
机架 1 RU 15 |
eno1 |
|
1/4 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 4（计算节点） |
RU 33 |
机架 1 RU 14 |
eno1 |
|
1/5 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 5（计算节点） |
RU 32 |
机架 1 RU 13 |
eno1 |
|
1/6 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 6（计算节点） |
RU 31 |
机架 1 RU 12 |
eno1 |
|
1/7 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 7（计算节点） |
RU 30 |
机架 1 RU 11 |
eno1 |
|
1/8 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 8（计算节点） |
RU 29 |
机架 1 RU 10 |
eno1 |
|
1/9 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 9（计算节点） |
RU 28 |
机架 1 RU 8 |
eno1 |
|
1/10 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 10（计算节点） |
RU 27 |
机架 1 RU 7 |
eno1 |
|
1/11 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 11（计算节点） |
RU 26 |
机架 1 RU 6 |
eno1 |
|
1/12 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 12（计算节点） |
RU 25 |
机架 1 RU 5 |
eno1 |
|
1/13 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 13（计算节点） |
RU 24 |
机架 1 RU 4 |
eno1 |
|
1/14 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 14（计算节点） |
RU 23 |
机架 1 RU 3 |
eno1 |
|
1/15 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 15（计算节点） |
RU 22 |
机架 1 RU 2 |
eno1 |
|
1/16 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 16（计算节点） |
RU 21 |
机架 1 RU 1 |
eno1 |
|
1/17 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 17（服务节点） |
RU 20 |
机架 2 RU 21 |
eno1 |
|
1/18 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 18（服务节点） |
RU 19 |
机架 2 RU 20 |
eno1 |
|
1/19 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 19（服务节点） |
RU 18 |
机架 2 RU 19 |
eno1 |
|
1/20 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 20（服务节点） |
RU 17 |
机架 2 RU 18 |
eno1 |
|
1/21 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 21（服务节点） |
RU 16 |
机架 2 RU 17 |
eno1 |
|
1/22 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 22（服务节点） |
RU 15 |
机架 2 RU 16 |
eno1 |
|
1/23 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 23（服务节点） |
RU 14 |
机架 2 RU 15 |
eno1 |
|
1/24 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 24（服务节点） |
RU 13 |
机架 2 RU 14 |
eno1 |
|
1/25 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 25（基本节点） |
RU 12 |
机架 2 RU 12 |
eno1 |
|
1/26 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 26（基本节点） |
RU 11 |
机架 2 RU 11 |
eno1 |
|
1/27 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 27（基本节点） |
RU 10 |
机架 2 RU 10 |
eno1 |
|
1/28 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 28（基本节点） |
RU 9 |
机架 2 RU 9 |
eno1 |
|
1/29 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 29（基本节点） |
RU 8 |
机架 2 RU 8 |
eno1 |
|
1/30 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 30（基本节点） |
RU 7 |
机架 2 RU 7 |
eno1 |
|
1/31 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 31（基本节点） |
RU 6 |
机架 2 RU 6 |
eno1 |
|
1/32 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 32（基本节点） |
RU 5 |
机架 2 RU 5 |
eno1 |
|
1/33 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 33（基本节点） |
RU 4 |
机架 2 RU 4 |
eno1 |
|
1/34 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 34（基本节点） |
RU 3 |
机架 2 RU 3 |
eno1 |
|
1/35 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 35（基本节点） |
RU 2 |
机架 2 RU 2 |
eno1 |
|
1/36 |
CIMC VLAN（1 千兆） |
UCS 服务器主机 36（基本节点） |
RU 1 |
机架 2 RU 1 |
eno1 |
|
1/49 |
内部 VLAN（40 千兆位） |
枝叶交换机 1（单机架中的 RU 41 或双机架的机架 1 中的 RU 40） |
RU 40 |
机架 1 RU 40 |
1/49 |
|
1/50 |
内部 VLAN（40 千兆位） |
枝叶交换机 2（单机架中的 RU 40 或双机架中机架 2 的 RU 40）端口 49 |
RU 41 |
机架 2 RU 40 |
1/50 |
| 枝叶 1 端口 | 连接类型 | 连接 | |||
|---|---|---|---|---|---|
|
设备 |
单机架中的 RU | 双机架中的 RU | 端口 | ||
|
1/1 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 1（计算节点） |
RU 36 |
机架 1 RU 17 |
eno6 |
|
1/2 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 2（计算节点） |
RU 35 |
机架 1 RU 16 |
eno6 |
|
1/3 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 3（计算节点） |
RU 34 |
机架 1 RU 15 |
eno6 |
|
1/4 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 4（计算节点） |
RU 33 |
机架 1 RU 14 |
eno6 |
|
1/5 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 5（计算节点） |
RU 32 |
机架 1 RU 13 |
eno6 |
|
1/6 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 6（计算节点） |
RU 31 |
机架 1 RU 12 |
eno6 |
|
1/7 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 7（计算节点） |
RU 30 |
机架 1 RU 11 |
eno6 |
|
1/8 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 8（计算节点） |
RU 29 |
机架 1 RU 10 |
eno6 |
|
1/9 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 9（计算节点） |
RU 28 |
机架 1 RU 8 |
eno6 |
|
1/10 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 10（计算节点） |
RU 27 |
机架 1 RU 7 |
eno6 |
|
1/11 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 11（计算节点） |
RU 26 |
机架 1 RU 6 |
eno6 |
|
1/12 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 12（计算节点） |
RU 25 |
机架 1 RU 5 |
eno6 |
|
1/13 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 13（计算节点） |
RU 24 |
机架 1 RU 4 |
eno6 |
|
1/14 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 14（计算节点） |
RU 23 |
机架 1 RU 3 |
eno6 |
|
1/15 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 15（计算节点） |
RU 22 |
机架 1 RU 2 |
eno6 |
|
1/16 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 16（计算节点） |
RU 21 |
机架 1 RU 1 |
eno6 |
|
1/17 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 17（服务节点） |
RU 20 |
机架 2 RU 21 |
eno6 |
|
1/18 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 18（服务节点） |
RU 19 |
机架 2 RU 20 |
eno6 |
|
1/19 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 19（服务节点） |
RU 18 |
机架 2 RU 19 |
eno6 |
|
1/20 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 20（服务节点） |
RU 17 |
机架 2 RU 18 |
eno6 |
|
1/21 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 21（服务节点） |
RU 16 |
机架 2 RU 17 |
eno6 |
|
1/22 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 22（服务节点） |
RU 15 |
机架 2 RU 16 |
eno6 |
|
1/23 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 23（服务节点） |
RU 14 |
机架 2 RU 15 |
eno6 |
|
1/24 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 24（服务节点） |
RU 13 |
机架 2 RU 14 |
eno6 |
|
1/25 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 25（基本节点） |
RU 12 |
机架 2 RU 12 |
eno6 |
|
1/26 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 26（基本节点） |
RU 11 |
机架 2 RU 11 |
eno6 |
|
1/27 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 27（基本节点） |
RU 10 |
机架 2 RU 10 |
eno6 |
|
1/28 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 28（基本节点） |
RU 9 |
机架 2 RU 9 |
eno6 |
|
1/29 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 29（基本节点） |
RU 8 |
机架 2 RU 8 |
eno6 |
|
1/30 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 30（基本节点） |
RU 7 |
机架 2 RU 7 |
eno6 |
|
1/31 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 31（基本节点） |
RU 6 |
机架 2 RU 6 |
eno6 |
|
1/32 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 32（基本节点） |
RU 5 |
机架 2 RU 5 |
eno6 |
|
1/33 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 33（基本节点） |
RU 4 |
机架 2 RU 4 |
eno6 |
|
1/34 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 34（基本节点） |
RU 3 |
机架 2 RU 3 |
eno6 |
|
1/35 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 35（基本节点） |
RU 2 |
机架 2 RU 2 |
eno6 |
|
1/36 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 36（基本节点） |
RU 1 |
机架 2 RU 1 |
eno6 |
|
1/37 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 33（基本节点） |
RU 3 |
机架 2 RU 3 |
eno5 |
|
1/38 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 35（基本节点） |
RU 1 |
机架 2 RU 1 |
eno5 |
|
1/39 |
内部 VLAN（10 千兆位） |
客户路由器 1 |
— |
— |
— |
|
1/40 |
内部 VLAN（10 千兆位） |
枝叶 1 |
RU 40 |
机架 1 RU 40 |
1/40 |
|
1/41 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 1（计算节点） |
RU 35 |
机架 1 RU 16 |
eno5 |
|
1/42 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 3（计算节点） |
RU 33 |
机架 1 RU 14 |
eno5 |
|
1/43 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 5（计算节点） |
RU 31 |
机架 1 RU 12 |
eno5 |
|
1/44 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 7（计算节点） |
RU 29 |
机架 1 RU 10 |
eno5 |
|
1/45 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 9（计算节点） |
RU 27 |
机架 1 RU 8 |
eno5 |
|
1/46 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 11（计算节点） |
RU 25 |
机架 1 RU 6 |
eno5 |
|
1/47 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 13（计算节点） |
RU 23 |
机架 1 RU 4 |
eno5 |
|
1/48 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 15（计算节点） |
RU 21 |
机架 1 RU 2 |
eno5 |
|
1/49 |
内部 VLAN（40 千兆位） |
主干交换机 |
RU 42 |
机架 1 RU 42 |
1/49 |
|
1/50 |
— |
— |
— |
— |
— |
|
1/51 |
— |
— |
— |
— |
— |
|
1/52 |
— |
— |
— |
— |
— |
|
1/53 |
内部 VLAN（40 千兆位） |
枝叶交换机 1 |
RU 40 |
机架 1 RU 40 |
1/53 |
|
1/54 |
内部 VLAN（40 千兆位） |
枝叶交换机 1 |
RU 40 |
机架 1 RU 40 |
1/54 |
| 枝叶 2 端口 | 连接类型 | 连接 | |||
|---|---|---|---|---|---|
| 设备 | 单机架中的 RU | 双机架中的 RU | 端口 | ||
|
1/1 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 1（计算节点） |
RU 36 |
机架 1 RU 17 |
eno8 |
|
1/2 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 2（计算节点） |
RU 35 |
机架 1 RU 16 |
eno8 |
|
1/3 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 3（计算节点） |
RU 34 |
机架 1 RU 15 |
eno8 |
|
1/4 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 4（计算节点） |
RU 33 |
机架 1 RU 14 |
eno8 |
|
1/5 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 5（计算节点） |
RU 32 |
机架 1 RU 13 |
eno8 |
|
1/6 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 6（计算节点） |
RU 31 |
机架 1 RU 12 |
eno8 |
|
1/7 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 7（计算节点 7） |
RU 30 |
机架 1 RU 11 |
eno8 |
|
1/8 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 8（计算节点） |
RU 29 |
机架 1 RU 10 |
eno8 |
|
1/9 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 9（计算节点） |
RU 28 |
机架 1 RU 8 |
eno8 |
|
1/10 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 10（计算节点） |
RU 27 |
机架 1 RU 7 |
eno8 |
|
1/11 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 11（计算节点） |
RU 26 |
机架 1 RU 6 |
eno8 |
|
1/12 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 12（计算节点） |
RU 25 |
机架 1 RU 5 |
eno8 |
|
1/13 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 13（计算节点） |
RU 24 |
机架 1 RU 4 |
eno8 |
|
1/14 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 14（计算节点） |
RU 23 |
机架 1 RU 3 |
eno8 |
|
1/15 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 15（计算节点） |
RU 22 |
机架 1 RU 2 |
eno8 |
|
1/16 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 16（计算节点） |
RU 21 |
机架 1 RU 1 |
eno8 |
|
1/17 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 17（服务节点） |
RU 20 |
机架 2 RU 21 |
eno8 |
|
1/18 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 18（服务节点） |
RU 19 |
机架 2 RU 20 |
eno8 |
|
1/19 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 19（服务节点） |
RU 18 |
机架 2 RU 19 |
eno8 |
|
1/20 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 20（服务节点） |
RU 17 |
机架 2 RU 18 |
eno8 |
|
1/21 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 21（服务节点） |
RU 16 |
机架 2 RU 17 |
eno8 |
|
1/22 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 22（服务节点） |
RU 15 |
机架 2 RU 16 |
eno8 |
|
1/23 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 23（服务节点） |
RU 14 |
机架 2 RU 15 |
eno8 |
|
1/24 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 24（服务节点） |
RU 13 |
机架 2 RU 14 |
eno8 |
|
1/25 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 25（基本节点） |
RU 12 |
机架 2 RU 12 |
eno8 |
|
1/26 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 26（基本节点） |
RU 11 |
机架 2 RU 11 |
eno8 |
|
1/27 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 27（基本节点） |
RU 10 |
机架 2 RU 10 |
eno8 |
|
1/28 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 28（基本节点） |
RU 9 |
机架 2 RU 9 |
eno8 |
|
1/29 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 29（基本节点） |
RU 8 |
机架 2 RU 8 |
eno8 |
|
1/30 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 30（基本节点） |
RU 7 |
机架 2 RU 7 |
eno8 |
|
1/31 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 31（基本节点） |
RU 6 |
机架 2 RU 6 |
eno8 |
|
1/32 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 32（基本节点） |
RU 5 |
机架 2 RU 5 |
eno8 |
|
1/33 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 33（基本节点） |
RU 4 |
机架 2 RU 4 |
eno8 |
|
1/34 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 34（基本节点） |
RU 3 |
机架 2 RU 3 |
eno8 |
|
1/35 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 35（基本节点） |
RU 2 |
机架 2 RU 2 |
eno8 |
|
1/36 |
内部 VLAN（10 千兆位） |
UCS 服务器主机 36（基本节点） |
RU 1 |
机架 2 RU 1 |
eno8 |
|
1/37 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 34（基本节点） |
RU 4 |
机架 2 RU 8 |
eno5 |
|
1/38 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 36（基本节点） |
RU 2 |
机架 2 RU 6 |
eno5 |
|
1/39 |
内部 VLAN（10 千兆位） |
客户路由器 1 |
— |
— |
— |
|
1/40 |
内部 VLAN（10 千兆位） |
枝叶交换机 2 |
RU 41 |
机架 2 RU 40 |
1/40 |
|
1/41 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 2（计算节点） |
RU 36 |
机架 1 RU 17 |
eno5 |
|
1/42 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 4（计算节点） |
RU 34 |
机架 1 RU 15 |
eno5 |
|
1/43 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 6（计算节点） |
RU 32 |
机架 1 RU 13 |
eno5 |
|
1/44 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 8（计算节点） |
RU 30 |
机架 1 RU 11 |
eno5 |
|
1/45 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 10（计算节点） |
RU 28 |
机架 1 RU 9 |
eno5 |
|
1/46 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 12（计算节点） |
RU 26 |
机架 1 RU 7 |
eno5 |
|
1/47 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 14（计算节点） |
RU 24 |
机架 1 RU 5 |
eno5 |
|
1/48 |
公共 VLAN（10 千兆位） |
UCS 服务器主机 16（计算节点） |
RU 22 |
机架 1 RU 3 |
eno5 |
|
1/49 |
内部 VLAN（40 千兆位） |
主干交换机 |
RU 42 |
机架 1 RU 42 |
- |
|
1/50 |
— |
— |
— |
— |
1/50 |
|
1/51 |
— |
— |
— |
— |
— |
|
1/52 |
— |
— |
— |
— |
— |
|
1/53 |
内部 VLAN（40 千兆位） |
枝叶 1 交换机 |
RU 40 |
机架 1 RU 40 |
1/49 |
|
1/54 |
内部 VLAN（40 千兆位） |
枝叶 2 交换机 |
RU 41 |
机架 2 RU 40 |
1/50 |
反馈
