将机箱安装到机架上并接地

拆箱并检查机箱


注

机箱在发货前已经过全面检查。如果在运输过程中出现物品损坏或丢失，请立即与您的客户服务代表联系。保留好集装箱，以防因损坏而需要将机箱送回。

有关机箱出厂装箱清单，请参阅装箱清单。

过程

步骤 1

从纸质包装箱中取出机箱，并保留所有包装材料。

步骤 2

将装运内容与客户服务代表提供的设备清单做对比。检查您是否具有所有项目。

步骤 3

检查故障并将任何差异或损坏报告给您的客户服务代表。准备好下列信息：

  • 托运人的发票编号（参见装箱清单）

  • 损坏设备的型号和序列号

  • 损坏说明

  • 损坏对安装的影响

将机箱安装到机架上

开始之前

完全填充的 Firepower 9300 机箱非常沉重。出于安全考虑，请从机箱中移除沉重的组件，例如安全模块、电源模块和风扇模块，然后再将机箱放在机架中。有关拆卸 Firepower 9300 组件的信息，请参阅安装、维护和升级。

您可以将 Firepower 9300 安装到 4 柱 EIA-310-D 机架中。静态导轨调整为适合机架，在前导轨和后滑轨之间的范围为 24 至 36。机架安装柱需要从 2 到 3.5 毫米，以配合滑轨机架安装。9300 随附机架配件。

导轨套件包含以下内容：

  • 两个导轨

  • 四个 10-32 x 英寸螺钉，用于将导轨安装到机架

  • 四个用于机架的 10-32 锁定螺母

  • 四个 10-32 x .75 英寸十字头螺钉，用于将系统固定到机架


注

您还将需要一把十字头螺丝刀，以及 Firepower 9300 附件套件附带的四颗 10-32 英寸螺钉和固定螺母。有关配件套件的信息，请参阅装箱清单。

安全警告
请注意以下机架安装安全警告：

警告

声明 164 - 搬运要求

需要两个人来抬起产品的较重部件。为了避免受伤，请挺直背部，用腿部而非背部力量抬起。

警告

声明 1006: 机架安装和维修的机箱警告

为避免在机架中安装或维修该部件时使身体受伤，请务必采取特殊的预防措施确保系统固定。以下是安全准则：

  • 如果此部件是机架中唯一的部件，应将其安装在机架的底部。

  • 如果在部分装满的机架中安装此部件，请按从下往上的顺序安装各个部件，并且最重的部件应安装在机架的底部。

  • 如果机架配有固定装置，请先装好固定装置，然后再在机架中安装或维修此装置。


警告

声明 1032: 提起机箱

为了预防人身伤害或机箱损坏，切勿企图使用模块（如电源、风扇或卡）上的把手提起机箱或使之倾斜。这些类型的把手无法承载单元重量。


警告

声明 1047 - 防止过热

为降低火灾或人身伤害风险，请不要在超过所建议的最高环境温度 104°F (40°C) 的区域中运行该系统。

过程

步骤 1

确定您拥有的机架类型。您可以在三种不同机架类型中使用导轨。下图显示三种机架类型：

图 1. 圆孔机架、方孔机架和螺纹孔机架

步骤 2

将导柱插入正确的孔中，从而将导轨固定到机架左右的两个柱上。将圆孔罩后拉以露出导柱。

请参阅导轨上的左/右标记，以确保将导轨安装在机架的正确侧面。如果导轨没有左/右标记，请确保导轨面向顶部导轨的厚部分。

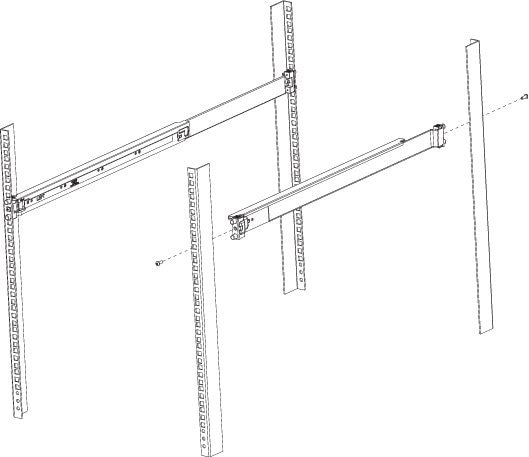

图 2. 使用螺钉固定左右导轨

步骤 3

按下锁的末端以使其缩进并将其滑到导轨上。

步骤 4

重复步骤 2 和 3，将导轨安装到机架的后柱上。

步骤 5

使用导轨套件中的四个 10-32 英寸钉将导轨安装到机架上。

注


根据您的机架类型，您可能希望先在机架中安装 4 个锁定螺母，再滑动机箱。因为机箱非常沉重，将机箱滑到导轨上后可能很难再安装锁定螺母。

步骤 6

将空 Firepower 9300 机箱的背面放到静态导轨上。

步骤 7

将空机箱小心推入机架，直到机架耳座与机架柱齐平。

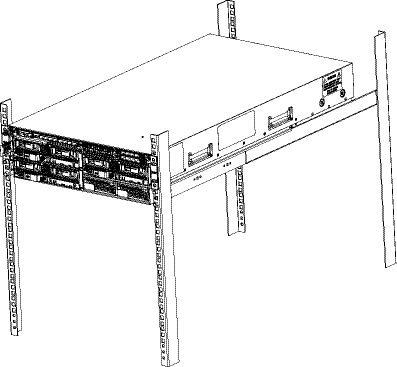

图 3. 将空机箱背面推入机架柱

步骤 8

使用 Firepower 9300 配件套件中提供的四个 10-32 英寸螺钉和锁定螺母（如果在步骤 5 中没有安装它们）将机箱耳缘安装到机架上。

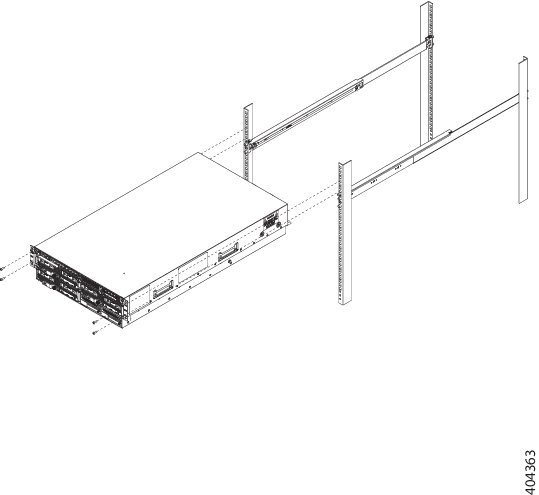

图 4. 使用螺钉将机箱耳缘安装到机架上

下一步做什么

更换已移除的组件来机架安装机箱。有关更换 Firepower 9300 组件的信息，请参阅安装、维护和升级。

将机箱接地。请参阅将机箱接地了解相关程序。

如果需要，请安装 FIPS 不透明防护罩。请参阅安装 FIPS 不透明防护罩了解相关程序。

根据默认软件配置安装电缆，如《Cisco Firepower 9300 入门指南》中所述。

将机箱接地


注
必须将机箱接地，即使机架已接地。机箱上提供有带 M4 螺纹孔的接地垫，用于连接接地插头。接地片必须通过了国家认可的测试实验室 (NRTL) 的认证。此外，必须使用铜导体（电线），且铜导体必须符合 National Electrical Code (NEC) 规程的载流容量。

您需要提供下列物品：

  • 剥线工具

  • 压线钳

  • 接地电缆

  • 两个适用于 10-32 x 0.375 英寸螺钉的星型锁紧垫圈，用于固定接地片

  • 您需要配件包中的下列物品：

    • 接地片 #6 AWG，90 度，#10

    • 两颗 10-32 x 0.375 英寸螺钉，用于固定接地片

安全警告

请注意以下接地连接警告：


警告

声明 1024: 接地导体

此设备必须接地。为降低触电风险，切勿使用故障的接地导线，或在未正确安装接地导线的情况下操作此设备。如果您不能确定是否已正确接地，请联系合适的电路检测方面的权威人士或电工。

警告

声明 1046: 安装或更换装置

为降低触电风险，在安装或更换此装置时，必须始终最先连接并最后断开接地线。

如果您的设备有模块，请使用提供的螺钉将其固定。

过程

步骤 1

使用剥线工具将接地电缆末端的封皮去除约 0.75 英寸（19 毫米）。

步骤 2

将接地线的剥皮端插入接地插头的开口端。

图 5. 将电缆插入接地片

步骤 3

使用卷边工具将接地电缆固定到接地片中。

步骤 4

去掉机箱接地垫上粘性标签。

步骤 5

将接地片放到接地垫上，以便产生固定的金属对金属触点，并通过接地片中的孔插入带垫圈的两颗螺钉，将其插入到接地垫中。

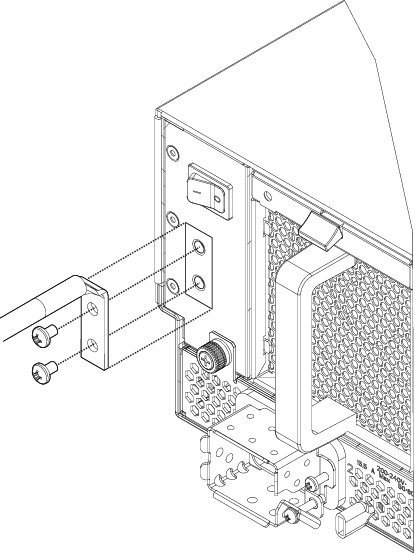

图 6. 固定接地片

步骤 6

确保接线插头和电缆不会干扰其他设备。

步骤 7

准备将接地电缆的另一端连接到站点中合适的接地点，以确保充分接地。

下一步做什么

如果需要，请安装 FIPS 不透明防护罩。请参阅安装 FIPS 不透明防护罩了解相关程序。

根据默认软件配置安装电缆，如《Cisco Firepower 9300 入门指南》中所述。
