简介
本文档介绍如何在Cisco Expressway上配置智能许可。
先决条件
要求
Cisco 建议您了解以下主题:
- 思科智能软件管理器(CSSM)访问
- 智能帐户(SA)
- 虚拟帐户(VA)
使用的组件
本文档中的信息基于以下软件和硬件版本:
- Cisco Expressway 12.6版及更高版本
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始(默认)配置。如果您的网络处于活动状态,请确保您了解所有命令的潜在影响。
背景信息
思科智能软件许可是一种考虑许可的新方式。它简化了整个企业的许可体验,使购买、部署、跟踪和续订思科软件更加容易。它通过单个简单的用户界面提供对许可证所有权和使用量的可视性。

您在思科商务工作空间下订单,且该订单与智能帐户关联。此信息会填充到智能软件管理器中,该管理器位于Cisco.com上。现在,您可以全面了解您订购和购买的内容。
已启用智能许可的产品(通过CLI或GUI)已注册到CSSM,并且他们向CSSM报告许可证使用情况。有两种型号用于报告使用情况:
直接模式 — 在您的环境中,使用此模式,设备可以直接与Internet通信或可以通过HTTPS代理连接到Internet。到Cisco.com的通信通过HTTPS,因此,所有流量在传输中加密。如果流量通过HTTPS代理发送,则如果需要应用其他检查或安全策略,设备与Cisco.com之间的所有通信将通过集中位置进行传输。
中介部署模式 — 在设备没有任何形式可连接到Internet因而无法访问Cisco.com的网络中使用此模式。此部署模式要求您在本地安装CSSM卫星虚拟机,然后所有内部主机都可以访问。本地部署卫星可以按每月、每周在Cisco.com上与CSSM同步的连接模式部署,也可以按完全断开的配置(需要手动上传和下载文件以保持卫星同步)部署。建议至少每30天进行一次同步。
配置
步骤1.导航到维护>智能许可选项卡。

步骤2.打开智能许可。Click Save.

警告:智能许可是专有的,不能与产品授权密钥(PAK)许可模式同时工作。如果需要在Smart Licensing到PAK之间切换,则需要执行设备的出厂重置。

注意:始终建议进行配置备份,以避免出现部分或完全配置丢失的情况。
注意:“概述”(Overview)选项卡下未显示任何功能选项。

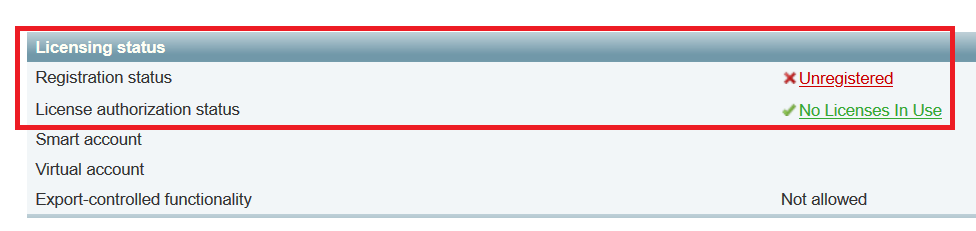

验证Device(设备)显示Unregistered to CSSM or Satellite(未注册到CSSM或卫星)。

第3步:根据智能许可部署模式,在许可页面下选择传输设置。
- 直接:直接连接到云。
- 卫星:直接与CSSM对话的现场解决方案。
- 代理:HTTPS代理

直接模型
对于直接模型,请选择直接和保存。检查。如果您的安全策略不允许您在云中共享信息,请不要与思科共享我的主机名或IP地址。

步骤4.在CSSM上创建令牌。

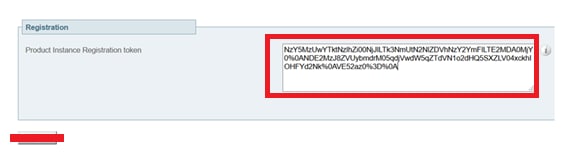

步骤5.粘贴令牌并单击Register。

注意:确保Cisco Expressway具有通向云的开放连接,如下图所示。

验证实例是否已成功注册。

中介部署模式
步骤1.选择Cisco Smart Software Manager On-Prem并Save。

步骤2.更新CSSM onprem URL。输入正确的URL。

步骤3.访问onprem CSSM并生成令牌。

步骤4.粘贴令牌。单击Register。

实例正在注册。

状态显示已注册。

故障排除
注意:如果不存在智能许可选项,则是因为在12.6上存在旧VCS风格。

验证
您可以在CLI上使用xstatus // license命令验证智能许可状态。
xstatus // license
*s Show: /
License:
All:
Smart Licensing Status
======================
Smart Licensing is ENABLED
Registration:
Status: REGISTERED
Smart Account: petelive.cisco.com
Virtual Account: Default
Export-Controlled Functionality: ALLOWED
Initial Registration: SUCCEEDED on Jun 10 2020 07:57:22 UTC
Last Renewal Attempt: None
Next Renewal Attempt: Jul 11 2020 09:08:38 UTC
Registration Expires: Sep 11 2020 11:31:12 UTC
License Authorization:
Status: AUTHORIZED on Jun 10 2020 08:02:32 UTC
Last Communication Attempt: SUCCEEDED on Jun 10 2020 08:02:32 UTC
Next Communication Attempt: Jul 10 2020 08:02:31 UTC
Communication Deadline: Sep 08 2020 07:33:04 UTC
Data Privacy:
Sending Hostname: yes
Callhome hostname privacy: DISABLED
Smart Licensing hostname privacy: DISABLED
Version privacy: DISABLED
Transport:
Type: Smart
URL: https://petelive/SmartTransport
Proxy:
Not Configured
特定许可证如何应用于我的Expressway
所有许可证都汇集在一起。每个节点仅提取其需要的许可证。您不会向特定节点分配多个许可证。
例如,如果您有10个UC Manager Enhanced Plus许可证,这允许您注册10个终端。
如果您有4个Expressway全部注册到您的虚拟智能许可证帐户,情况会如何?
无论您指向第一个终端哪个节点,该节点都允许注册。该Expressway使用从虚拟帐户注册的令牌连接到云,并报告使用了一个UC Manager Enhanced Plus许可证。在虚拟帐户的CSSM门户上,您现在可以看到您有九个UC Manager Enhanced Plus许可证。如果您将另一个终端注册到注册到同一虚拟许可证帐户的不同Expressway节点,它将使用相同的流程,并报告使用了一个UC Manager Enhanced Plus许可证。回顾CSSM门户。您可以看到您有八个UC Manager Enhanced Plus许可证。
示例
在此示例中,您可以看到虚拟帐户中有十个UC Manager增强型许可证:

在Expressway上,Expressway > Maintenance > Smart Licenses下没有任何智能许可证:使用的许可证使用。

将终端注册到注册到虚拟帐户的Expressway后,您必须注意到UC Manager Enhanced Plus许可证数量减少到九个,并且UC Manager Enhanced许可证现在显示一个正在使用。

您可以验证注册到此虚拟帐户的Expressway是否在Expressway > Status > Registrations > By alias下注册了一个终端。

然后,您可以导航到Expressway > Maintenance > Smart Licensing,并确认注册的终端使用一个UC Manager Enhanced许可证。

如果从注册到虚拟帐户的Expressway中取消注册此终端,计数将返回到10个C Manager Enhanced Plus许可证和Expressway > Maintenance > Smart Licenses下的Expressway条目:许可证使用消失。
注意:虚拟帐户和Expressway可能需要几分钟才能反映许可证使用情况。许可证消耗不会持续更新,因为它会生成大量网络消息。许可证使用情况每六小时更新一次,或者可以在点击更新使用详细信息时手动更新。
智能许可证类型
- LIC-EXPRESS-DSK
- LIC-EXP房间
- LIC-EXP-RMS
LIC-EXP-DSK表示为CSSM上的UC Manager增强型许可证。这些仅适用于EX60、EX90、DX70和DX80等桌面SIP设备。这些设备的H323注册以房间许可证形式使用。
LIC-EXP-Room表示为CSSM上的UC Manager网真会议室许可证。这些注册用于并非上面列出的SIP桌面设备的所有其他SIP注册,以及所有H323注册。

LIC-EXP-RMS表示为Cisco Expressway富媒体会话许可证。这些许可证适用于遍历呼叫/非统一通信呼叫。
