在UCS C系列独立版中配置从iSCSI启动

简介

本文档介绍从思科集成管理控制器(CIMC)管理的服务器中的iSCSI引导的过程。

先决条件

要求

Cisco 建议您了解以下主题：

• CIMC的使用和管理
• 存储区域网络(SAN)拓扑
• iSCSI通信的基本概念

使用的组件

• UCS C系列C220 M7服务器；固件版本4.3(5.250001)
• iSCSI服务器

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景信息

互联网小型计算机系统接口(iSCSI)通信具有多种优势，例如能够使用现有的以太网基础架构降低成本、提供安全的对等身份验证以确保数据完整性，以及支持块级存储以实现与现有系统的无缝集成。

从iSCSI引导允许服务器从位于网络远程的iSCSI目标设备引导其操作系统。这种方法在本地存储不是首选或可行的环境中尤其有用，例如无状态服务器配置或集中式存储设置。

配置

本文档中显示的配置在独立模式下C系列服务器的新CIMC图形界面（自发布之日起）中执行。

创建vNIC接口

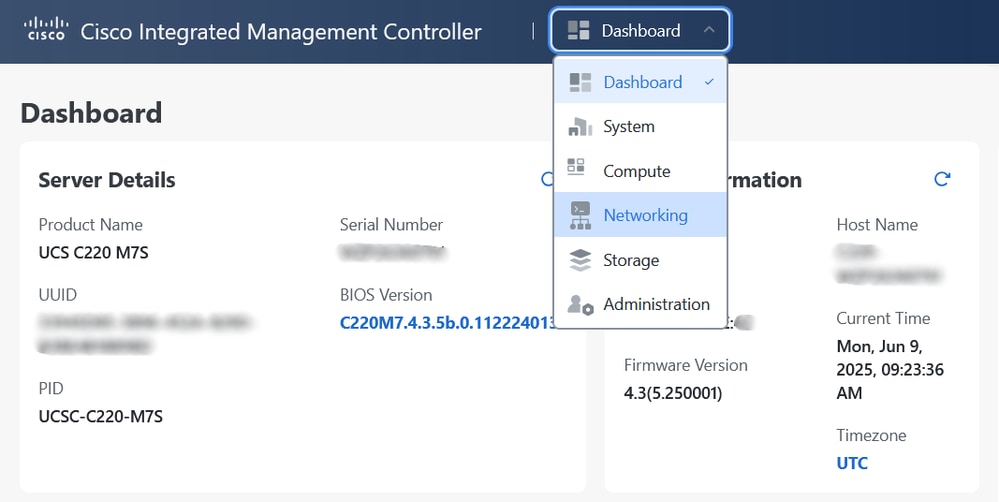

步骤1.导航到网络。选择要用于iSCSI接口的适配器。

本文档使用Cisco VIC适配器 — MLOM。

步骤2.转到操作 > VIC > 创建虚拟NIC接口。

步骤3.根据需要添加vNIC。对于本文档，vNIC称为iscsi-a。

提示：如果基础设施允许，再添加一个vNIC以实现冗余。

步骤4.创建vNIC后，点击vNIC的名称。此时将显示一个新窗口。

启用Default VLAN选项并添加您的本地VLAN。Click Save.

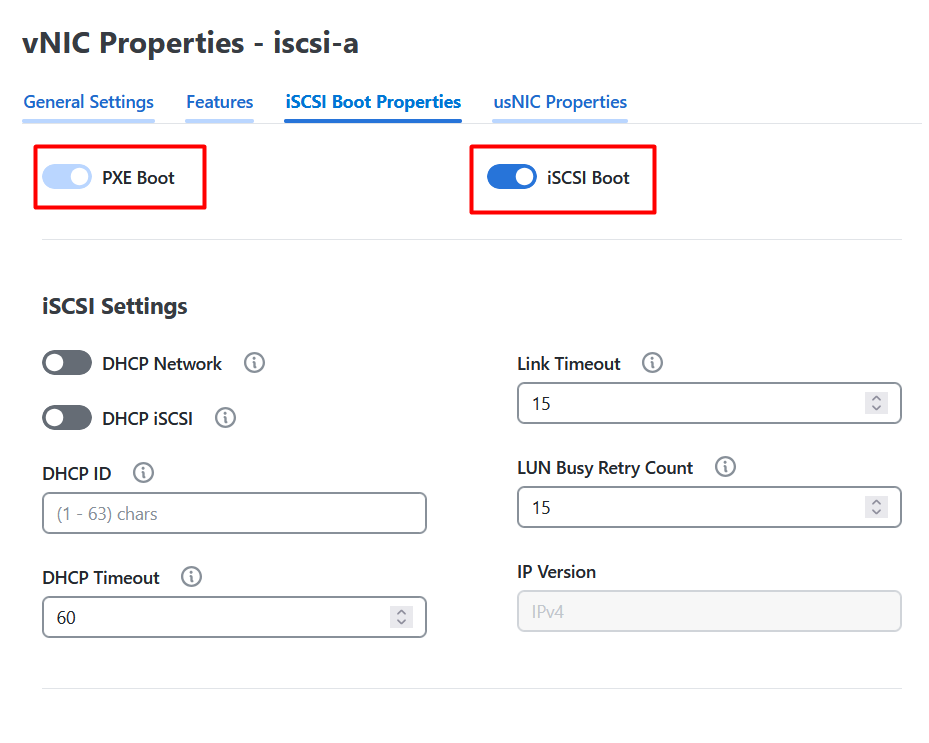

步骤5.转到iSCSI引导属性，启用PXE引导和iSCSI引导。

步骤6.输入完成配置所需的值，包括适用于您的设置的详细信息，例如：

• 发起方名称
• 目标名称
• 目标 IP 地址
• DNS 信息
• 网关
• 与远程存储关联的LUN ID

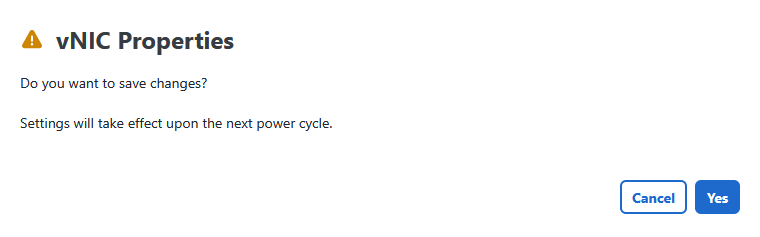

步骤7.保存更改。需要重新通电才能使更改生效。

配置引导顺序

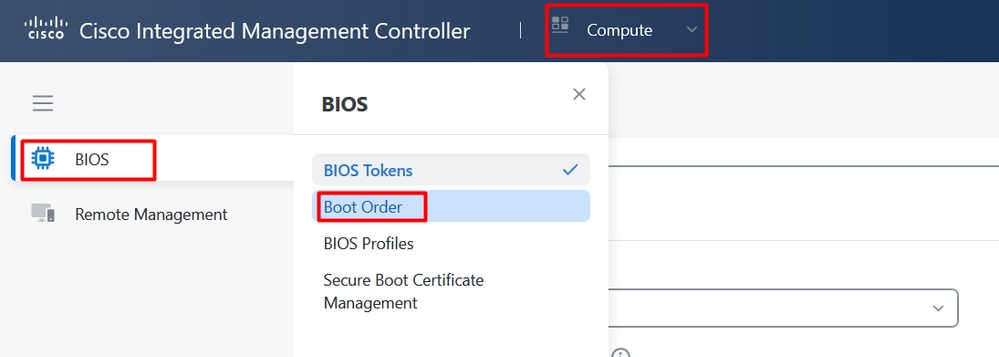

步骤1.导航到计算 > BIOS > 引导顺序 > 引导顺序配置。

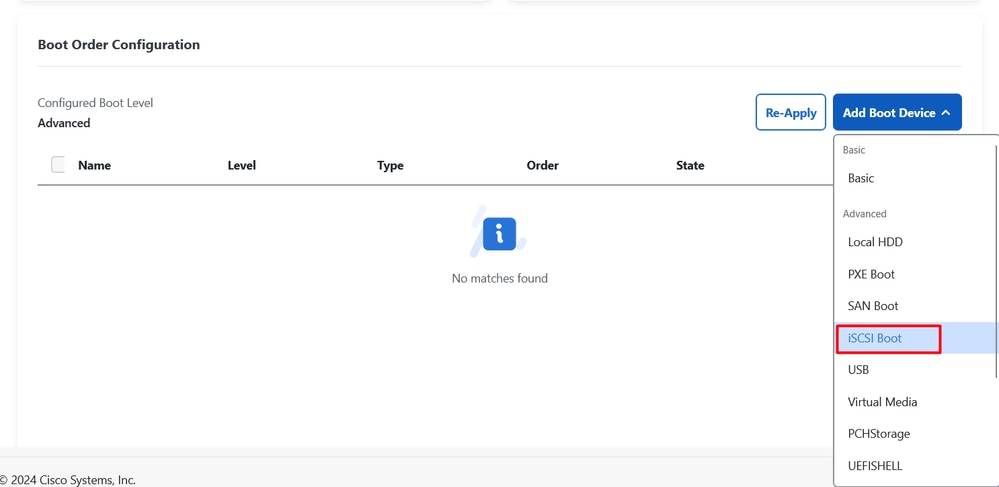

步骤2.单击Add Boot Device。选择iSCSI Boot选项。

步骤3.命名启动标识符。对于本文档，它称为iscsi-a。与vNIC的命名方式相同。

提示：在引导顺序中使用与vNIC中用于iSCSI引导的相同标识符名称，这是最佳实践。

步骤4.单击Save。出现消息框时，选择Yes。

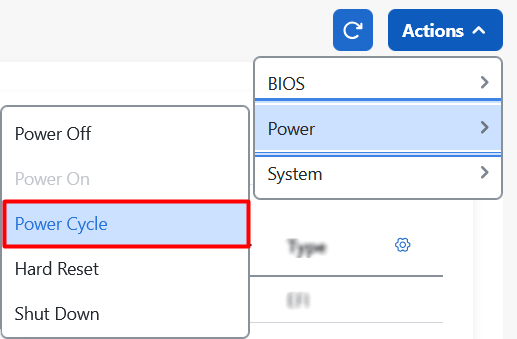

步骤5.需要重新启动电源才能使修改生效。请定位至操作>电源> 重新通电。

第 6 步（可选）： 添加虚拟媒体以通过虚拟KVM安装ISO。

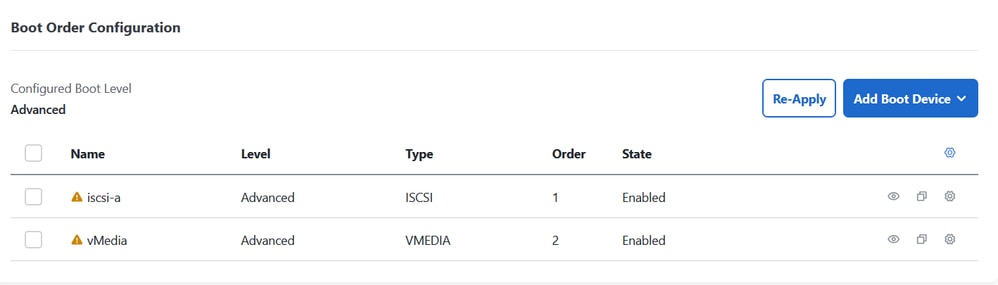

iSCSI和虚拟介质的单一路径的引导顺序配置为：

验证

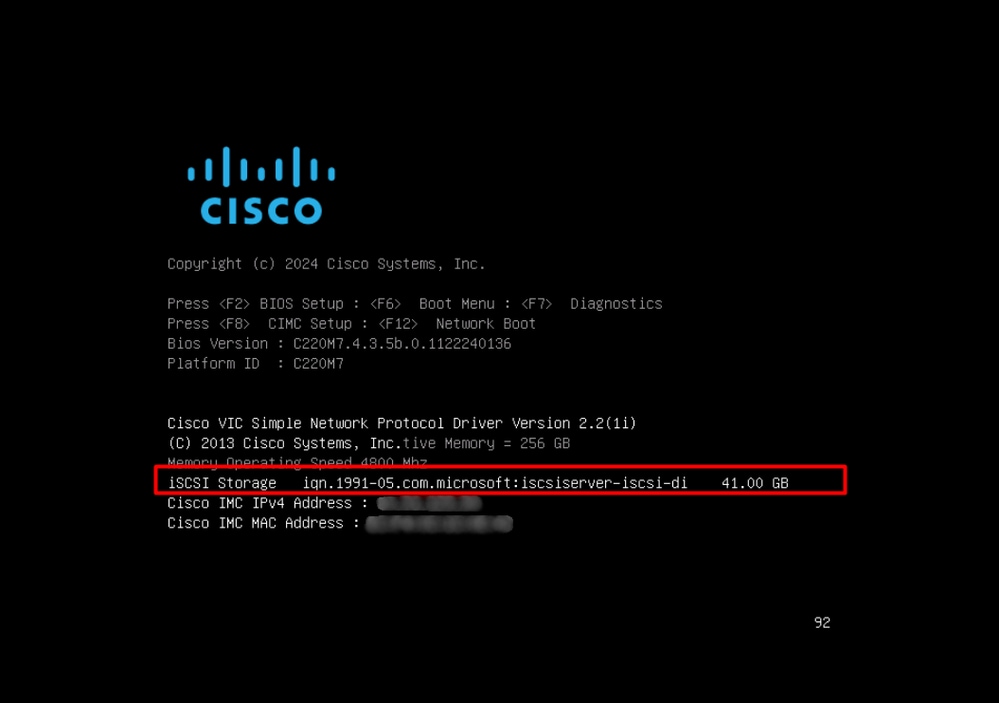

当服务器启动时，屏幕上会显示iSCSI目标的图例。如果发生这种情况，则表明您所做的配置是正确的。

故障排除

如果iSCSI引导不能正常工作，请考虑以下几点：

• 检查引导顺序是否设置正确。

C220-WZPXXXXXXXX # scope bios
C220-WZPXXXXXXXX /bios # show boot-device
Boot Device                    Device Type  Device State       Device Order
------------------------------ ------------ ------------------ ----------------
iscsi-a                        ISCSI        Enabled            1
vMedia                         VMEDIA       Enabled            2

• 确保您的服务器可以ping通iSCSI服务器。

C220-WZPXXXXXXXX #scope cimc
C220-WZPXXXXXXXX /cimc #scope network
C220-WZPXXXXXXXX /cimc/network # ping 192.168.0.55
Press CTRL+C to stop.
PING 192.168.0.55 (192.168.0.55): 1456 data bytes
1464 bytes from 192.168.0.55: seq=0 ttl=128 time=1.008 ms
1464 bytes from 192.168.0.55: seq=1 ttl=128 time=0.687 ms
1464 bytes from 192.168.0.55: seq=2 ttl=128 time=0.745 ms

• 验证整个网络中的MTU大小配置是否一致。
• 确认vNIC已启用PXE引导和iSCSI引导，并且已配置本地VLAN。

C220-WZPXXXXXXXX # scope chassis
C220-WZPXXXXXXXX /chassis # scope adapter MLOM
C220-WZPXXXXXXXX /chassis/adapter # show host-eth-if
Name             MTU  Uplink Port MAC Address       CoS VLAN PXE Boot iSCSI Boot usNIC
---------------- ---- ----------- ----------------- --- ---- -------- ---------- -----
eth0             1500 0           E8:D3:22:72:F6:54 0   470  disabled disabled   0
eth1             1500 1           E8:D3:22:72:F6:55 0   470  disabled disabled   0
iscsi-a          1500 0           E8:D3:22:72:F6:58 0   470  enabled  enabled    0

• 检查您的vNIC的MAC地址是否已在上游交换机上获知。
• 确保iSCSI IQN Initiator在iSCSI服务器上获得授权。确认目标已正确配置为向启动器显示指定的LUN。
