    简介

    本文档介绍如何使用Firepower威胁防御(FTD)捕获和Packet Tracer实用程序。

    先决条件

    要求

    本文档没有任何特定的要求。

    使用的组件

    本文档中的信息基于以下软件版本：

    • 运行FTD软件6.1.0的ASA5515-X
    • 运行FTD软件6.2.2的FPR4110
    • 运行Firepower管理中心(FMC)软件6.2.2的FS4000

    本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

    背景信息

    FTD数据包处理

    FTD数据包处理可视化如下：

    packet-processing

    1. 数据包进入入口接口，由LINA引擎处理。
    2. 如果策略要求数据包由Snort引擎进行检查。
    3. Snort引擎返回数据包的判定。
    4. LINA 引擎根据 Snort 的判定丢弃或转发数据包.

    基于该体系结构，可以在以下位置获取FTD捕获：

    2020 -captures



    配置

    网络图

    Figure 1

    使用Snort引擎捕获

    先决条件

    在FTD上应用访问控制策略(ACP)，允许互联网控制消息协议(ICMP)流量通过。该策略还应用了入侵策略：

    Figure 2

    要求

    1. 在FTD CLISH模式下启用捕获，无需过滤器。
    2. 通过FTD ping并检查捕获的输出。

    解决方案

    步骤1:登录到FTD控制台或SSH到br1接口，并在FTD CLISH模式下启用捕获功能，无需过滤器。

    > capture-traffic

Please choose domain to capture traffic from:
  0 - br1
  1 - Router

Selection? 1

Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options:

    在FTD 6.0.x上，命令为：

    > system support capture-traffic

    第二步：通过FTD Ping并检查捕获的输出。

    > capture-traffic

Please choose domain to capture traffic from:
  0 - br1
  1 - Router

Selection? 1

Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options:
12:52:34.749945 IP olab-vl603-gw.cisco.com > olab-vl647-gw.cisco.com: ICMP echo request, id 0, seq 1, length 80
12:52:34.749945 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 0, seq 1, length 80
12:52:34.759955 IP olab-vl603-gw.cisco.com > olab-vl647-gw.cisco.com: ICMP echo request, id 0, seq 2, length 80
12:52:34.759955 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 0, seq 2, length 80
12:52:34.759955 IP olab-vl603-gw.cisco.com > olab-vl647-gw.cisco.com: ICMP echo request, id 0, seq 3, length 80
12:52:34.759955 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 0, seq 3, length 80
12:52:34.759955 IP olab-vl603-gw.cisco.com > olab-vl647-gw.cisco.com: ICMP echo request, id 0, seq 4, length 80
12:52:34.759955 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 0, seq 4, length 80
^C	<- to exit press CTRL + C

    使用Snort引擎捕获

    要求

    1. 在FTD CLISH模式下使用IP 192.168.101.1过滤器启用捕获。
    2. 通过FTD Ping并检查捕获的输出。

    解决方案

    步骤1:在FTD CLISH模式下使用IP 192.168.101.1过滤器启用捕获。

    > capture-traffic

Please choose domain to capture traffic from:
  0 - br1
  1 - Router

Selection? 1

Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options: host 192.168.101.1

    第二步：通过FTD Ping并检查捕获的输出：

    13:28:36.079982 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 3, seq 0, length 80
13:28:36.079982 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 3, seq 1, length 80
13:28:36.079982 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 3, seq 2, length 80
13:28:36.079982 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 3, seq 3, length 80
13:28:36.079982 IP olab-vl647-gw.cisco.com > olab-vl603-gw.cisco.com: ICMP echo reply, id 3, seq 4, length 80

    可以使用-n选项查看数字格式的主机和端口号。例如，早期的捕获显示为：

    > capture-traffic

Please choose domain to capture traffic from:
  0 - br1
  1 - Router

Selection? 1

Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options: -n host 192.168.101.1
13:29:59.599959 IP 192.168.101.1 > 192.168.103.1: ICMP echo reply, id 5, seq 0, length 80
13:29:59.599959 IP 192.168.101.1 > 192.168.103.1: ICMP echo reply, id 5, seq 1, length 80
13:29:59.599959 IP 192.168.101.1 > 192.168.103.1: ICMP echo reply, id 5, seq 2, length 80
13:29:59.599959 IP 192.168.101.1 > 192.168.103.1: ICMP echo reply, id 5, seq 3, length 80
13:29:59.599959 IP 192.168.101.1 > 192.168.103.1: ICMP echo reply, id 5, seq 4, length 80

    Tcpdump过滤器示例

    示例 1：

    要捕获Src IP或Dst IP = 192.168.101.1和Src port或Dst port = TCP/UDP 23，请输入以下命令：

    Options: -n host 192.168.101.1 and port 23

    示例 2：

    要捕获Src IP = 192.168.101.1和Src port = TCP/UDP 23，请输入以下命令：

    Options: -n src 192.168.101.1 and src port 23

    示例 3：

    要捕获Src IP = 192.168.101.1和Src port = TCP 23，请输入以下命令：

    Options: -n src 192.168.101.1 and tcp and src port 23

    示例 4：

    要捕获Src IP = 192.168.101.1并查看数据包的MAC地址，请添加“e”选项，然后输入以下命令：

    Options: -ne src 192.168.101.1
17:57:48.709954 6c:41:6a:a1:2b:f6 > a8:9d:21:93:22:90, ethertype IPv4 (0x0800), length 58: 192.168.101.1.23 > 192.168.103.1.25420:
     Flags [S.], seq 3694888749, ack 1562083610, win 8192, options [mss 1380], length 0

    示例 5：

    要在捕获10个数据包后退出，请输入以下命令：

    Options: -n -c 10 src 192.168.101.1
18:03:12.749945 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [.], ack 3758037348, win 32768, length 0
18:03:12.749945 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [P.], ack 1, win 32768, length 2
18:03:12.949932 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [P.], ack 1, win 32768, length 10
18:03:13.249971 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [.], ack 3, win 32768, length 0
18:03:13.249971 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [P.], ack 3, win 32768, length 2
18:03:13.279969 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [.], ack 5, win 32768, length 0
18:03:13.279969 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [P.], ack 5, win 32768, length 10
18:03:13.309966 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [.], ack 7, win 32768, length 0
18:03:13.309966 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [P.], ack 7, win 32768, length 12
18:03:13.349972 IP 192.168.101.1.23 > 192.168.103.1.27287: Flags [.], ack 9, win 32768, length 0

    示例 6：

    要将捕获写入名称为capture.pcap的文件并通过FTP将其复制到远程服务器，请输入以下命令：

    Options: -w capture.pcap host 192.168.101.1
CTRL + C <- to stop the capture
> file copy 10.229.22.136 ftp / capture.pcap
Enter password for ftp@10.229.22.136:
Copying capture.pcap
Copy successful.

>

    使用FTD LINA引擎捕获

    要求

    1.使用以下过滤器在FTD上启用两个捕获：

    源 IP

    192.168.103.1

    目的 IP

    192.168.101.1

    协议

    ICMP

    接口

    内部

    源 IP

    192.168.103.1

    目的 IP

    192.168.101.1

    协议

    ICMP

    接口

    外部

    2.从Host-A(192.168.103.1)对Host-B(192.168.101.1)执行ping操作并检查捕获。

    解决方案

    步骤1:启用捕获：

    > capture CAPI interface INSIDE match icmp host 192.168.103.1 host 192.168.101.1
> capture CAPO interface OUTSIDE match icmp host 192.168.101.1 host 192.168.103.1

    第二步：在CLI中检查捕获。

    从Host-A ping Host-B:

    Figure 3

    > show capture
capture CAPI type raw-data interface INSIDE [Capturing - 752 bytes]
  match icmp host 192.168.103.1 host 192.168.101.1
capture CAPO type raw-data interface OUTSIDE [Capturing - 720 bytes]
  match icmp host 192.168.101.1 host 192.168.103.1

    由于INSIDE接口上的Dot1Q报头，两个捕获的大小不同，如下面的输出示例所示：

    > show capture CAPI
8 packets captured
   1: 17:24:09.122338 802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   2: 17:24:09.123071 802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   3: 17:24:10.121392 802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   4: 17:24:10.122018 802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   5: 17:24:11.119714 802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   6: 17:24:11.120324 802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   7: 17:24:12.133660 802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   8: 17:24:12.134239 802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
8 packets shown
    > show capture CAPO
8 packets captured
   1: 17:24:09.122765  192.168.103.1 > 192.168.101.1: icmp: echo request
   2: 17:24:09.122994  192.168.101.1 > 192.168.103.1: icmp: echo reply
   3: 17:24:10.121728  192.168.103.1 > 192.168.101.1: icmp: echo request
   4: 17:24:10.121957  192.168.101.1 > 192.168.103.1: icmp: echo reply
   5: 17:24:11.120034  192.168.103.1 > 192.168.101.1: icmp: echo request
   6: 17:24:11.120263  192.168.101.1 > 192.168.103.1: icmp: echo reply
   7: 17:24:12.133980  192.168.103.1 > 192.168.101.1: icmp: echo request
   8: 17:24:12.134194  192.168.101.1 > 192.168.103.1: icmp: echo reply
8 packets shown

    使用FTD LINA引擎捕获 — 通过HTTP导出捕获

    要求

    使用浏览器导出在前面的场景中获取的捕获。

    解决方案

    要使用浏览器导出捕获，您需要：

    1. 启用HTTPS服务器
    2. 允许HTTPS访问

    默认情况下，HTTPS服务器处于禁用状态，且不允许访问：

    > show running-config http

>

    步骤1:导航到设备>平台设置，单击新策略，然后选择威胁防御设置:

    Figure 4

    指定策略名称和设备目标：

    Figure 5

    第二步：启用HTTPS服务器并添加要允许通过HTTPS访问FTD设备的网络：

    Figure 6

    保存并部署。

    在策略部署时，可以启用debug http以查看HTTP服务的启动：

    > debug http 255
debug http enabled at level 255.
http_enable: Enabling HTTP server
HTTP server starting.

    FTD CLI的结果是：

    > unebug all
> show run http
http server enable
http 192.168.103.0 255.255.255.0 INSIDE

    在Host-A(192.168.103.1)上打开浏览器，使用此URL下载第一个捕获：https://192.168.103.62/capture/CAPI/pcap/CAPI.pcap。

    Figure 7

    供参考：

    https://192.168.103.62/capture/CAPI/pcap/CAPI.pcap

    启用HTTP服务器的FTD数据接口的IP

    https://192.168.103.62/capture/CAPI/pcap/CAPI.pcap

    FTD捕获的名称

    https://192.168.103.62/capture/CAPI/pcap/CAPI.pcap

    下载的文件的名称

    对于第二次捕获，请使用https://192.168.103.62/capture/CAPO/pcap/CAPO.pcap。

    Figure 8

    使用FTD LINA引擎捕获 — 通过FTP/TFTP/SCP导出捕获

    要求

    使用FTP/TFTP/SCP协议导出在早期场景中获取的捕获。

    解决方案

    将捕获导出到FTP服务器：

    firepower# copy /pcap capture:CAPI ftp://ftp_username:ftp_password@192.168.78.73/CAPI.pcap

Source capture name [CAPI]?

Address or name of remote host [192.168.78.73]?

Destination username [ftp_username]?

Destination password [ftp_password]?

Destination filename [CAPI.pcap]?
!!!!!!
114 packets copied in 0.170 secs

firepower#

    将捕获导出到TFTP服务器：

    firepower# copy /pcap capture:CAPI tftp://192.168.78.73

Source capture name [CAPI]?

Address or name of remote host [192.168.78.73]?

Destination filename [CAPI]?
!!!!!!!!!!!!!!!!
346 packets copied in 0.90 secs

    firepower#

    将捕获导出到SCP服务器：

    firepower# copy /pcap capture:CAPI scp://scp_username:scp_password@192.168.78.55

Source capture name [CAPI]?

Address or name of remote host [192.168.78.55]?

Destination username [scp_username]?

Destination filename [CAPI]?
The authenticity of host '192.168.78.55 (192.168.78.55)' can't be established.
RSA key fingerprint is <cb:ca:9f:e9:3c:ef:e2:4f:20:f5:60:21:81:0a:85:f9:02:0d:0e:98:d0:9b:6c:dc:f9:af:49:9e:39:36:96:33>(SHA256).
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.78.55' (SHA256) to the list of known hosts.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
454 packets copied in 3.950 secs (151 packets/sec)

    firepower#

    从FTD卸载捕获。 目前，当您需要从FTD卸载捕获时，最简单的方法是执行以下步骤：

    1.从Lina - copy /pcap capture:<cap_name> disk0:

    2.从FPR根 — mv /ngfw/mnt/disk0/<cap_name> /ngfw/var/common/

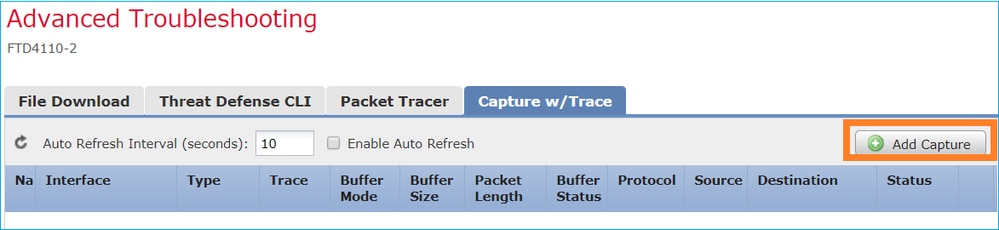

    3.从FMC UI - System > Health > Monitor > Device > Advanced Troubleshooting，然后在字段中输入<cap_name>并下载。

    使用FTD LINA引擎捕获 — 跟踪实际流量数据包

    要求

    使用以下过滤器在FTD上启用捕获：

    源 IP

    192.168.103.1

    目的 IP

    192.168.101.1

    协议

    ICMP

    接口

    内部

    数据包跟踪

    是

    跟踪数据包的数量

    100

    从Host-A(192.168.103.1)Host-B(192.168.101.1)执行ping操作并检查捕获。

    解决方案

    跟踪实际数据包对于排除连接问题非常有用。它允许您查看数据包经过的所有内部检查。添加trace detail关键字并指定要跟踪的数据包数量。默认情况下，FTD跟踪前50个入口数据包。

    在这种情况下，为FTD在INSIDE接口上接收的前100个数据包启用带有跟踪详细信息的捕获：

    > capture CAPI2 interface INSIDE trace detail trace-count 100 match icmp host 192.168.103.1 host 192.168.101.1

    从Host-A ping Host-B并检查结果：

    Figure 9

    捕获的数据包包括：

    > show capture CAPI28 packets captured
   1: 18:08:04.232989  802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   2: 18:08:04.234622  802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   3: 18:08:05.223941  802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   4: 18:08:05.224872  802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   5: 18:08:06.222309  802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   6: 18:08:06.223148  802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
   7: 18:08:07.220752  802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request
   8: 18:08:07.221561  802.1Q vlan#1577 P0 192.168.101.1 > 192.168.103.1: icmp: echo reply
8 packets shown

    此输出显示第一个数据包的跟踪。感兴趣的部分：

    • 在第12阶段，可以看到“正向流”。这是LINA引擎调度阵列（实际上是指内部操作顺序）。
    • 阶段13是FTD将数据包发送到Snort实例的位置。
    • 在第14阶段，可以看到Snort判定。
    > show capture CAPI2 packet-number 1 trace detail
8 packets captured
   1: 18:08:04.232989 000c.2998.3fec a89d.2193.2293 0x8100 Length: 78
      802.1Q vlan#1577 P0 192.168.103.1 > 192.168.101.1: icmp: echo request (ttl 128, id 3346)
Phase: 1
Type: CAPTURE
... output omitted ...

Phase: 12
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 195, packet dispatched to next module
Module information for forward flow ...
snp_fp_inspect_ip_options
snp_fp_snort
snp_fp_inspect_icmp
snp_fp_adjacency
snp_fp_fragment
snp_ifc_stat

Module information for reverse flow ...
snp_fp_inspect_ip_options
snp_fp_inspect_icmp
snp_fp_snort
snp_fp_adjacency
snp_fp_fragment
snp_ifc_stat

Phase: 13
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 14
Type: SNORT
Subtype:
Result: ALLOW
Config:
Additional Information:
Snort Verdict: (pass-packet) allow this packet

... output omitted ...

Result:
input-interface: OUTSIDE
input-status: up
input-line-status: up
output-interface: OUTSIDE
output-status: up
output-line-status: up
Action: allow

1 packet shown
>

    6.2以后FMC软件版本中的捕获工具

    在FMC版本6.2.x中，引入了一个新的数据包捕获向导。导航到设备>设备管理，然后单击故障排除图标。然后选择Advanced Troubleshooting，最后选择Capture w/Trace。

    Figure 51

    选择Add Capture以创建FTD捕获：

    Figure 52

    Figure 54

    当前的FMC UI限制如下：

    • 无法指定Src和Dst端口
    • 只能匹配基本IP协议
    • 无法为LINA引擎ASP丢弃启用捕获

    解决方法 — 使用FTD CLI

    从FMC UI应用捕获后，捕获会运行：

    Figure 55

    FTD CLI上的捕获：

    > show capture
capture CAPI%intf=INSIDE% type raw-data trace interface INSIDE [Capturing - 0 bytes]
  match ip host 192.168.0.10 host 192.168.2.10
>



    在6.2之后FMC上跟踪实际数据包

    在FMC 6.2.x上，Capture w/Trace向导允许您捕获和跟踪FTD上的实际数据包：

    Figure 59

    您可以在FMC UI中检查跟踪的数据包：

    Figure 60

    FTD Packet Tracer实用程序

    要求

    使用Packet Tracer实用程序处理此流，并检查内部处理数据包的方式：

    Ingress 接口

    内部

    协议

    ICMP回应请求

    源 IP

    192.168.103.1

    目的 IP

    192.168.101.1

    解决方案

    Packet Tracer生成虚拟数据包。如本例所示，数据包接受Snort检测。在Snort级别同时捕获的捕获(capture-traffic)显示ICMP回应请求：

    > packet-tracer input INSIDE icmp 192.168.103.1 8 0 192.168.101.1

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.101.1 using egress ifc  OUTSIDE

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip 192.168.103.0 255.255.255.0 192.168.101.0 255.255.255.0 rule-id 268436482 event-log both
access-list CSM_FW_ACL_ remark rule-id 268436482: ACCESS POLICY: FTD5515 - Mandatory/1
access-list CSM_FW_ACL_ remark rule-id 268436482: L4 RULE: Allow ICMP
Additional Information:
 This packet is sent to snort for additional processing where a verdict is reached

... output omitted ...

Phase: 12
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 203, packet dispatched to next module

    Phase: 13
    Type: SNORT
    Subtype:
    Result: ALLOW
    Config:
    Additional Information:
    Snort Trace:
    Packet: ICMP
    AppID: service ICMP (3501), application unknown (0)
    Firewall: allow rule, id 268440225, allow
    NAP id 2, IPS id 0, Verdict PASS
    Snort Verdict: (pass-packet) allow this packet


Result:
input-interface: INSIDE
input-status: up
input-line-status: up
output-interface: OUTSIDE
output-status: up
output-line-status: up
Action: allow

>

    Packet Tracer测试时的Snort级别捕获显示虚拟数据包：

    > capture-traffic

Please choose domain to capture traffic from:
  0 - management0
  1 - Router

Selection? 1

Please specify tcpdump options desired.
(or enter '?' for a list of supported options)
Options: -n
13:27:11.939755 IP 192.168.103.1 > 192.168.101.1: ICMP echo request, id 0, seq 0, length 8

    6.2以后FMC软件版本的Packet Tracer UI工具

    在FMC版本6.2.x中引入了Packet Tracer UI工具。该工具与捕获工具以相同的方式访问，并允许您从FMC UI在FTD上运行Packet Tracer:

    Figure 58

    相关信息

    修订历史记录

    版本 发布日期 备注
    1.0
    21-Nov-2017
    初始版本
    TAC Authored

    由思科工程师提供

    • 米基斯·扎菲鲁迪斯
      思科TAC工程师
    • 丁卡尔·夏尔马
      思科TAC工程师
    • 奥尔加·雅科文科
      思科TAC工程师

    此文档是否有帮助?

    Feedback反馈

    联系我们

    本文档适用于以下产品
