从HyperFlex iSCSI启动SAN:UCS服务器配置示例

简介

本文档介绍HyperFlex(HX)、独立统一计算系统(UCS)服务器、Intersight管理模式(IMM)中的UCS服务器和UCS托管服务器的配置，以便从HyperFlex互联网小型计算机系统接口(iSCSI)执行存储区域网络(SAN)启动。

作者：Joost van der Made、思科TME和思科软件QA工程师Zayar Soe。

先决条件

要求

Cisco 建议您了解以下主题：

• UCS已初始化和配置；请参阅UCS配置指南
• 创建HyperFlex集群；请参阅HyperFlex配置指南
• iSCSI网络配置了VLAN;请参阅HyperFlex配置iSCSI配置部分(记录这些iSCSI目标IP地址、VLAN、质询握手身份验证协议(CHAP)信息，以便在本配置指南中使用)
• 网络接口控制器卡或卡(NIC)卡必须是思科虚拟接口卡(VIC)1300或1400系列

使用的组件

本文档中的信息基于以下软件和硬件版本：

• HyperFlex数据平台(HXDP)4.5(2a)
• UCS 220 M5服务器
• UCS固件4.1(3c)

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景信息

无状态服务器易于更换或扩展，并且仅当引导驱动器不是本地服务器时才可能进行更换。为了达到此效果，请从服务器外部的设备启动服务器，而SAN Boot使此成为可能。

本文档介绍如何使用Cisco UCS平台从HyperFlex上的iSCSI启动，以及如何进行故障排除。本文档讨论SAN引导时，使用iSCSI协议从HyperFlex iSCSI目标逻辑单元号(LUN)引导服务器。 光纤通道连接不是本文档的一部分。

在HXDP 4.5(2a)及更高版本中，VIC1300和VIC1400有资格作为HyperFlex iSCSI目标的iSCSI启动器。具有此类VIC的UCS服务器可以从HyperFlex iSCSI执行SAN启动。

本文档介绍了为从HyperFlex iSCSI执行SAN引导而配置HyperFlex（独立UCS服务器）、IMM中的UCS服务器和UCS托管服务器。最后一部分涉及使用多路径I/O(MPIO)从SAN引导来安装和配置Windows和ESXi操作系统(OS)。

目标受众是对UCS配置、HX配置和操作系统安装有基本了解的UCS和HX管理员。

配置

从HyperFlex iSCSI启动SAN的高级概述

HyperFlex iSCSI简述：

在HyperFlex群集上配置iSCSI网络时，会创建HyperFlex iSCSI群集IP地址。此地址可用于由启动器发现目标和LUN。HyperFlex集群确定哪个HyperFlex节点连接。如果出现故障或某个节点非常繁忙，HyperFlex会将目标移动到其他节点。可以从发起程序直接登录到HyperFlex节点。在这种情况下，可在发起方端配置冗余。

HyperFlex集群可由一个或多个HyperFlex目标组成。每个目标都有一个唯一的iSCSI限定名称(IQN)，可以有一个或多个LUN，这些LUN自动获得一个已分配的LUN ID。

启动器IQN置于与LUN所在的HyperFlex目标链接的启动器组中。启动器组可由一个或多个启动器IQN组成。当LUN上已安装操作系统时，您可以克隆它，并多次将其用于不同服务器的SAN启动，从而节省时间。

注意：Windows操作系统因其行为而无法克隆。

配置HyperFlex

所有三种场景的HyperFlex配置都是相同的。与本节相比，UCS服务器配置中的IQN可能有所不同。

前提条件：在配置本文档中提到的步骤之前，必须已经完成一项联合任务。本文档不对这些步骤进行说明。HyperFlex iSCSI网络已在HyperFlex中配置。有关步骤，请参阅HyperFlex管理指南。

步骤1.打开HX-Connect，选择iSCSI，如下图所示：

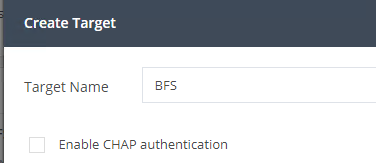

步骤2.创建新的HyperFlex iSCSI目标，如下图所示：

在本配置示例中，我们不使用身份验证。请为目标名称指定一个不带_（下划线）或其他特殊字符的名称。在这些示例中，未配置CHAP身份验证。出于安全原因，可以配置CHAP身份验证。在BootFromSAN LUN上安装Windows操作系统和ESXi的示例中，配置了CHAP身份验证。

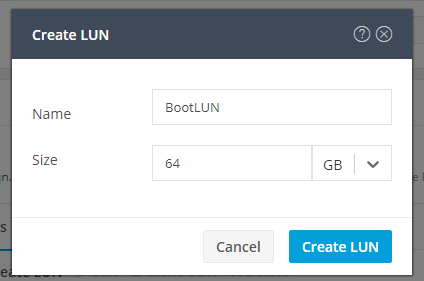

步骤3.在此目标中创建LUN，如下图所示：

名字仅供参考。选择适当的LUN大小。HyperFlex不支持LUN掩蔽，将自动生成LUN ID。

步骤4.在HyperFlex上使用启动器的IQN创建启动器组(IG)，如下图所示：

确定IG的名称。如果您目前不知道发起方的IQN，只需向此IG添加任何有效的IQN。稍后您可以将其删除并添加正确的启动器IQN名称。记录IG，以便在必须更改启动器名称时快速找到其名称。

在IG中，可以添加一个或多个发起方IQN。

如果启动器在HyperFlex iSCSI子网之外，请通过控制器或HX WebCLI运行hxcli iscsi allowlist add -p <ip address of the initiator> 命令。

要验证此IP地址是否已添加到允许列表，请运行hxcli iscsi allowlist show命令。

步骤4.1.单击Create Initiator Group，如下图所示：

步骤5.将IG与HyperFlex目标链接。将创建带LUN的HyperFlex目标，然后创建IG。HyperFlex配置的最后一步是将目标与IG链接。选择IG并选择链接目标，如下图所示：

选择Link并选择正确的HyperFlex目标。

步骤5.1.记录HyperFlex目标IQN和LUN ID。稍后，在启动器上配置HyperFlex目标IQN。选择新创建的目标，并记录IQN。在本示例中，如下图所示，iqn.1987-02.com.cisco.iscsi:CIMCDemoBoot:

此目标上的LUN ID也必须记录在案，并稍后在启动器配置中使用。在本示例中，LUN ID是LUN1。
如果在集群中配置了多个目标，则LUN可以在不同的HyperFlex目标IQN上拥有相同的LUN ID。

配置UCS独立服务器 — CIMC

本例中，服务器只有一个具有网络连接的模块化主板局域网(MLOM)。如果有多个网络适配器，请选择正确的适配器。操作步骤与下面介绍的步骤相同：

先决条件:在配置本文档中提到的步骤之前，必须已经完成一项联合任务。本文档不对这些步骤进行说明。

• 配置并链接HyperFlex iSCSI目标、LUN和IG
• CIMC配置的IP地址可从浏览器访问

网络图：

设置的物理网络拓扑如下图所示：

UCS Standalone Server通过MLOM连接到两个Nexus交换机。两个Nexus交换机与交换矩阵互联具有VPC连接。每个HyperFlex节点将网络适配器连接到交换矩阵互联A和B。对于SAN启动，将配置第2层iSCSI VLAN网络。

工作流程：要从HyperFlex iSCSI LUN配置SAN引导，需要遵循的步骤如下图所示：

步骤1.配置网络适配器卡。在浏览器中打开CIMC，然后选择Networking > Adapter Card MLOM，如下图所示：

步骤2.选择vNIC，如下图所示：

默认情况下，已配置两个vNIC。保留如下图所示：

步骤3.选择添加vNIC，如下图所示：

此新vNIC将iSCSI流量从HyperFlex集群传输到UCS服务器。在本示例中，服务器具有第2层iSCSI VLAN连接。VLAN为20，并且VLAN模式必须设置为“访问”。

第3.1步：确保Enable PXE Boot已选中，如下图所示：

步骤3.2.现在您可以添加此vNIC。使用添加vNIC选项，如下图所示：

步骤4.在左侧，选择新创建的iscsi vNIC，如下图所示:

步骤4.1.向下滚动到iSCSI Boot Properties并展开Initiator，如下图所示：

Name是发起方的IQN。您可以按照RFC 3720中所述创建IQN。IP地址是UCS服务器为iSCSI vNIC获取的IP地址。此地址必须与HyperFlex iSCSI群集IP地址通信。HyperFlex目标没有身份验证，因此将其余部分留空，如下图所示：

步骤4.2.配置主目标，如下图所示：

主目标的名称是HyperFlex Target，它通过此启动器的IQN链接到IG。IP地址是HyperFlex iSCSI集群IP地址。

步骤4.3.确保启动LUN正确，如下图所示：

可以完成验证，以查看HyperFlex iSCSI目标上LUN的LUN ID。单击保存更改和确定按钮，如下图所示：

前提条件：在配置本文档中提到的步骤之前，必须已经完成一项联合任务。已创建服务配置文件并分配给服务器。本文档的此部分未对此步骤进行说明。

步骤1.配置CIMC引导顺序。打开服务器CIMC并选择计算，如下图所示：

步骤1.1.选择BIOS>配置引导顺序>配置引导顺序，如下图所示：

步骤2.对于iSCSI，必须使用Advanced选项卡，然后选择Add iSCSI Boot，如以下映像所示：

步骤2.1.添加iSCSI引导时，将使用Name作为参考。确保Order设置为最小值，因此它会首先尝试从它引导。此示例中的Slot是MLOM。 端口自动设置为0，如下图所示：

验证：

从HyperFlex iSCSI LUN启动SAN。重新启动服务器并验证BIOS是否看到HyperFlex iSCSI LUN。正确设置启动顺序后，它会从HyperFlex iSCSI LUN执行SAN启动。在BIOS屏幕上，您会看到Cisco VIC简单网络协议驱动程序，并且它显示HyperFlex目标LUN的IQN，LUN大小如下图所示：

如果HyperFlex目标有多个LUN，则必须在此处显示这些LUN。

当LUN上没有安装操作系统时，您需要通过vMedia或通过键盘、视频、鼠标(KVM)手动安装操作系统。

配置UCS Manager

网络图：

设置的物理网络拓扑如下图所示：

UCS服务器通过连接到Nexus交换机的交换矩阵互联进行连接。两台Nexus交换机具有HyperFlex交换矩阵互联的VPC连接。每个HyperFlex节点将网络适配器连接到交换矩阵互联A和B。在本示例中，iSCSI通过不同的VLAN显示如何针对此网络情况配置HyperFlex。建议您不要使用第3层路由器，而只使用第2层iSCSI VLAN来避免这种情况。

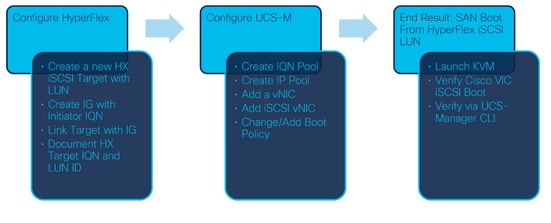

工作流程：

要从HyperFlex iSCSI LUN配置SAN Boot，需要遵循的步骤如下图所示：

步骤1.当前，服务配置文件中未配置iSCSI vNIC。vNICs下只有一个条目，如下图所示：

第1.1步：选择vNIC，然后单击Add为iSCSI引导流量添加另一个vNIC，如下图所示：

Name是vNIC的名称，稍后在引导顺序策略中需要此名称。

第1.2步：选择已创建的MACPool。您可以选择使用多个vNIC通过Fabric-A和Fabric-B进行iSCSI，或者选择Enable Failover。在本示例中,iSCSI vNIC仅通过交换矩阵A连接，如下图所示：

步骤1.3.选择iSCSI流量应使用的VLAN。此示例具有与HyperFlex iSCSI网络相同的iSCSI VLAN，如下图所示：

注意：确保此iSCSI VLAN是本地VLAN。这只是从服务器到交换矩阵互联的本地VLAN，并且此VLAN不必在交换矩阵互联之外是本地VLAN。

iSCSI的最佳做法是具有巨型帧，其MTU大小为9000。如果配置巨型帧，请确保它是端到端巨型帧。这包括启动器的操作系统。

步骤1.4.单击Save Changes和Yes，如下图所示：

服务配置文件现在有两个vNIC。

步骤2.添加iSCSI vNIC。选择iSCSI vNICs，然后选择添加，如下图所示：

现在创建了一个iSCSI vNIC。

步骤2.1.Name只是标识符。在VLAN中，只能选择一个VLAN，该VLAN必须是本征VLAN。保留MAC address Assignment以选择（默认情况下不使用），如下图所示：

步骤2.2.更改/添加引导策略。在服务配置文件上，选择引导顺序，如下图所示：

步骤2.3.仅当其他服务器不使用此引导顺序策略时，才能修改引导策略。在本示例中，将创建一个新的引导策略。 Name是此引导策略的名称。如果引导LUN未安装任何操作系统，请确保选择(例如)远程CD-ROM。这样，可以通过KVM介质安装操作系统。单击Add iSCSI Boot，如下图所示：

步骤2.4. iSCSI vNIC是所创建的iSCSI vNIC的名称。输入与本图所示相同的内容，然后单击OK:

步骤3.此步骤中的示例显示如何创建一个引导条目。使用两个vNIC时可以创建双启动条目。iSCSI目标仍然可以相同。由于Windows OS安装，因此，要求在安装时必须有单个引导条目或单个路径。您必须在操作系统安装完成并配置MPIO后返回此处并添加内容。这将在以下章节中介绍：MPIO。

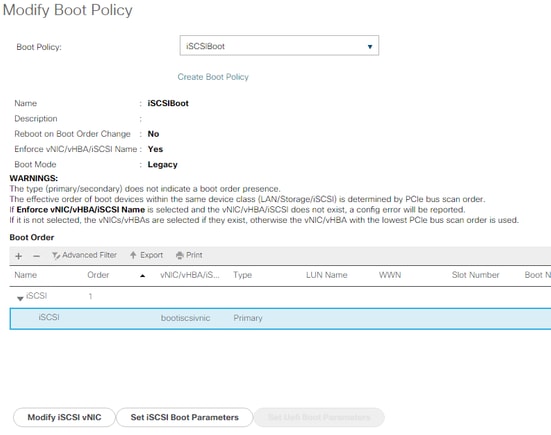

步骤3.1.选择 引导策略您刚创建并扩展iSCSI的，如下图所示：

如果未看到Modify iSCSI vNIC,则iSCSI vNIC不是您创建的接口。

步骤3.2.选择Set iSCSI Boot Parameters。在本示例中，不使用身份验证。Initiator Name Assignment通过IQN-Pool。如果此IQN池不存在，则可以创建它。发起方IP地址策略是UCS发起方从中获取其IP地址的IP池。如果尚未创建IP池，则可以创建该池，如下图所示：

当然，可以手动分配IP地址。

步骤3.3.向下滚动并选择iSCSI Static Target Interface，然后单击Add，如下图所示：

步骤3.4. iSCSI目标名称是HyperFlex目标配置时记录的HyperFlex iSCSI目标IQN。IPv4地址是HyperFlex iSCSI集群IP地址。LUN ID是在HyperFlex目标配置时记录的LUN ID，如下图所示：

步骤3.5.选择OK和Yes以修改引导策略，如以下映像所示：

步骤4.查找启动器IQN。使用此配置时，UCS Initiator的IQN不会显示在配置文件中。导航到SAN并选择已使用的IQN池，如下图所示：

步骤4.1.记下配置文件的IQN，如下图所示：

此启动器名称必须在HyperFlex Initiator组中配置，该组链接到HyperFlex目标LUN，服务器在该目标LUN中连接到SAN Boot，如下图所示：

使用池时，IQN名称事先不知道。如果创建包含所有启动器IQN的IG，则这些启动器可以查看目标的所有相同LUN。这种情况可能是不希望出现的。

结果：

从HyperFlex iSCSI LUN进行SAN启动，如下图所示：

如果LUN没有安装任何操作系统（如图所示），请在启动LUN上安装操作系统。ESXi安装在LUN上，安装后，将从此LUN启动：

排除UCS Manager CLI上的iSCSI引导故障：

当出现配置错误时，您会看到Initialize Error 1，如下图所示：

不同原因可能导致此错误。UCS Manager CLI可以获取有关初始化错误的更多信息。通过SSH连接到UCS-Manager并登录。在我们的示例中，server 4具有服务配置文件,且仅存在MLOM。这表示值为4/1。在UCS Manager CLI中键入命令，如下图所示：

当您键入help时，您会看到一个完整的命令列表，现在这些命令都是可能的。iSCSI配置的命令如下图所示：

问题 1：Ping统计信息：正在进行中

在SSH会话中，键入iscsi_get_config并检查如下图所示的输出：

Ping统计信息正在进行。这意味着启动程序无法ping通HyperFlex iSCSI集群IP地址。请验证从启动程序到HyperFlex iSCSI目标的网络路径。 在我们的示例中，启动器iSCSI IP地址位于HyperFlex群集上配置的iSCSI子网之外。必须将启动器IP地址添加到HyperFlex iSCSI允许列表中。通过SSH连接到HyperFlex集群IP地址并输入命令：

hxcli iscsi allowlist add -p

要验证启动器IP地址是否在allowlist中，请使用以下命令：

hxcli iscsi allowlist show

问题2：目标错误："ISCSI_TARGET_LOGIN_ERROR"
在SSH会话中，键入iscsi_get_config并检查如下图所示的输出：

Target Error是ISCSI_TARGET_LOGIN_ERROR。如果使用了身份验证，请验证名称和密钥。请确保启动器IQN在HyperFlex启动器组中并链接到目标。

问题3：目标错误："ISCSI_TARGT_GET_HBT_ERROR"

在SSH会话中，键入iscsi_get_config并检查如下图所示的输出：

Target Error是ISCSI_TARGET_GET_HBT_ERROR。在配置BOOT LUN时，使用了错误的LUN ID。此时，引导LUN设置为0，并且必须将其分配为1。

工作SAN引导配置：

当iSCSI配置正确并且您有如下图所示的输出时，必须从HyperFlex iSCSI启动SAN:

配置IMM

先决条件:

• 在Intersight中声明交换矩阵互联
• Intersight服务器配置文件已创建并连接到服务器

网络图：

设置的物理网络拓扑如下图所示：

UCS服务器位于IMM中并通过Intersight控制。两个Nexus交换机具有到不同交换矩阵互联的VPC连接。每个HyperFlex节点将网络适配器连接到交换矩阵互联A和B。第2层iSCSI VLAN网络配置为无第3层设备延迟，用于SAN Boot。

工作流程：

要从HyperFlex iSCSI LUN配置SAN Boot，需要遵循的步骤如下图所示：

步骤1.要登录Intersight，请使用https://intersight.com，如下图所示：

步骤2.创建新的引导顺序策略。为此服务器创建新的引导顺序策略。选择Configure > Policies，如下图所示：

第2.1步：点击右上角的Create Policy，如下图所示：

第2.2步：在左侧，选择UCS Server。从策略中选择BootOrder，如本映像所示，然后单击Start:

步骤2.3.在步骤1.中，为它指定一个唯一的Name（如图所示），然后点击Next（下一步）：

第2.4步。在第2.步中，选择UCS服务器（FI连接）。 对于此示例，将配置的引导模式保留为传统。展开添加引导设备，然后选择iSCSI引导，如下图所示：

步骤2.5.为它提供设备名称和接口名称，如下图所示：

必须记录“接口名称”的名称，该名称用于创建新的vNIC。单击创建，屏幕上必须显示弹出窗口，如下图所示：

第 3 步： 更改LAN连接。可以创建新的LAN连接。本示例中，编辑服务器配置文件的当前LAN连接。在Policies概述中搜索用户策略，如下图所示：

第3.1步：选择Edit Policy，如下图所示：

在这种情况下，策略名称为IMMBFSLan。此配置中已存在vNIC。请勿更改步骤1中的任何内容。如本图所示，然后单击下一步:

第3.2步。在第2.步中，选择添加vNIC，如下图所示：

步骤4.更改服务器配置文件。LAN连接策略已更新，并且必须在此服务器配置文件中更改引导顺序。从左栏选择CONFIGURE > Profiles以查找UCS服务器配置文件，如下图所示：

UCS配置文件可直接从UCS服务器中选择，如下图所示：

引导顺序策略中必须使用名称。服务器只有一个网络适配器，即MLOM。必须在插槽ID中配置此适配器。将PCI链路保留为0。此示例的交换机ID是A，PCI顺序是最新的vNIC的编号，即1。以太网网络控制策略、以太网QoS和以太网适配器可以具有默认值。iSCSI的最佳做法是具有9000的MTU，可以在以太网QoS策略中配置。

步骤4.1.选择 Ethernet Network Group Policy > Select Policy如下图所示：

使用Create New选项。为网络组策略指定名称（如图所示），然后单击Next:

步骤4.2.在步骤2.中，添加Allowed VLAN。在本例中，它只是设置的iSCSI VLAN。确保在Native VLAN处添加此iSCSI VLAN，如下图所示，然后单击Create:

只有iSCSI引导流量通过此vNIC。无需在北向交换机上配置iSCSI VLAN的本征VLAN。

步骤4.3.如下图所示，选择新创建的Ether Network Group Policy:

步骤5.选择选择Policy at iSCSI Boot。单击Create New。

在步骤1.中，为iSCSI引导指定一个Name（如本映像所示），然后单击Next:

步骤5.1.在步骤2.中，选择Static，如下图所示：

单击选择主目标的策略。选择以新建。

在步骤1中，为其指定Name（如图所示），然后执行Next:

在步骤2.中，目标名称是配置HyperFlex时记录的HyperFlex iSCSI目标IQN。IP地址是HyperFlex iSCSI集群IP地址。端口用于iSCSI 3260。Lun ID在HyperFlex目标LUN创建时记录在中。在本例中,它的值为1（如此图所示），然后选择创建:

步骤5.2.在iSCSI引导的步骤2.中，启动器IP源可以是一个池。此情况下，将创建一个IP池。启动器从该池获得IP地址以连接到HyperFlex iSCSI集群IP地址，如下图所示：

单击创建。验证是否选择了正确的策略。选择添加。 系统会为iSCSI引导流量创建新的vNIC，如下图所示：

第5.3步：启动器需要IQN，该IQN可以通过池或手动进行分配。对于此示例，选择手动，并且IQN的值已位于正确的HyperFlex启动器组，如下图所示：

单击Update。此时将显示警告，选择Save，并且右上角将显示一个弹出窗口，如下图所示：

步骤6.更改服务器配置文件。从UCS服务器配置文件找到正确的服务器配置文件，如下图所示：

第6.1步：从右侧的三个点选项编辑Policy，然后点击Edit，如下图所示：

在策略的第1步，保留原样(如下图所示),然后点击Next:

在步骤2中，单击下一步。

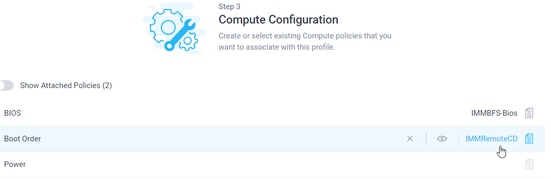

在步骤3中，单击当前的引导顺序策略，如下图所示：

选择新创建的引导顺序策略，如本图所示，然后点击下一步:

保留步骤3中的所有其他策略，按原样并按Next。

在步骤4中没有任何更改。如图所示，然后点击下一步:

保留步骤5中的策略，如本图所示，然后点击下一步:

LAN连接策略已更改并点击Next。

在步骤7中，您可以查看配置并点击部署，如下图所示：

右上角显示了一个绿色弹出窗口，如下图所示：

策略进入Validating Status，经过几秒后，它准备就绪，如下图所示：

验证：

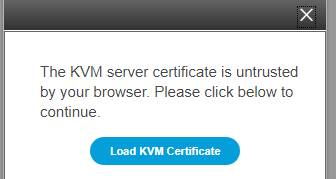

导航至Intersight上的服务器，使用右侧的三个点选项，然后单击Launch vKVM，如下图所示：

当加载Cisco VIC iSCSI引导驱动程序并发现HyperFlex iSCSI目标时，屏幕的输出如下所示：

当HyperFlex或IMM端配置错误时，您可以看到初始化错误1，如下图所示：

使用MPIO从HyperFlex iSCSI目标启动

一个启动器可以由多个物理接口组成。在这种情况下，这些连接仍可以指向HyperFlex目标，并且在出现故障时，操作系统可以选择iSCSI连接的其他路径。如果使用MPIO配置Windows和ESXi，则必须在UCS-Manager、CIMC或Intersight中创建第二个iSCSI vNIC，具体取决于您使用的配置。步骤与您制作的第一个iSCSI vNIC相同。创建第二个iSCSI vNIC不属于本文档。必须将HyperFlex iSCSI目标配置为进行CHAP身份验证或禁用启动器CHAP身份验证。

在iSCSI引导LUN上安装Windows OS

先决条件:

• Microsoft Windows OS安装CD或ISO映像(采用.iso格式)
• 用于Cisco VIC卡的UCS驱动程序ISO:驱动程序ISO

• 请下载与支持的UCS基础设施捆绑版本匹配的驱动程序版本。
• Cisco VIC驱动程序不在Windows安装ISO映像/光盘内，因此用户需要在安装操作系统时加载该驱动程序。

工作流程：

Windows操作系统安装：

步骤1.打开UCS KVM控制台以映射Microsoft Windows OS安装ISO映像并将服务器引导至此映像中所示的映像：

步骤2.在Windows安装环境WinPE中，按照屏幕上的说明执行操作，直到“Where do you want to install Windows？（您想在何处安装Windows？）” 屏幕上。HX iSCSI LUN尚未显示，需要加载VIC驱动程序。单击Load driver，如下图所示：

第3步：从UCS KVM菜单中，取消映射Windows OS安装CD/ISO并映射UCS驱动程序ISO，如下图所示：

步骤4.根据您的VIC型号，浏览CD驱动器并查找OS版本的Cisco VIC网络驱动程序。单击OK，如下图所示：

如果为错误的VIC型号选择了错误的驱动程序，则重新启动后可能导致无法访问的引导盘错误

步骤5.支持驱动程序文件显示在列表中，选择它并单击Next(如下图所示)。之后，它会返回“Where do you want to install Windows？”（您要将Windows安装到哪里？） 屏幕：

步骤6.此时，必须显示HX iSCSI LUN。但是出现有关无法安装的警告消息。在KVM控制台中，取消映射驱动程序ISO映像并重新映射Windows安装映像。点击刷新。警告消息消失,您可以单击Next，如下图所示：

步骤7.必须启动并成功完成Windows安装，如下图所示：

操作系统安装后配置：

配置网络和ChipSet驱动程序安装：

步骤1.在Windows ipconfig输出中，iSCSI NIC可以在启动时显示从iBFT收到的IP地址，但用户仍然需要在网络连接中手动配置相同的IP，如下图所示：

步骤2.从Windows > Server Manager > Tools > iSCSI Initiator启动iSCSI Initiator服务，如下图所示：

步骤3.在弹出消息中，为了在重新启动后自动启动iSCSI服务，请选择是，如下图所示：

第 4 步： “计算机管理”下的某些设备显示黄色问号，因为缺少驱动程序，因此您需要安装芯片组驱动程序。通过UCS KVM重新映射Windows驱动程序ISO映像 如下图所示：

步骤5.浏览CD ROM，导航到ChipSet\<您的服务器CPU>\<您的服务器型号>\<您的Windows操作系统版本>，打开README文件。单击location链接，打开SetupChipSet.exe，如图所示。然后按照向导安装芯片组驱动程序。安装完成后，重新启动服务器：

配置多路径MPIO:

步骤1.导航到Windows > Server Manager > Add Roles and Feature，如下图所示：

第2步：导航到功能选项卡，然后选择多路径I/O，按Next，完成后安装并重新启动主机，如下图所示：

让操作系统重新启动，重新登录到Windows，并验证MPIO安装是否已完成。

步骤3.按引导顺序添加第二路径。导航到UCS Manager。从左上角下拉列表中选择Policies，如下图所示：

步骤3.1.在创建服务配置文件的组织树下查找引导策略。如果它不在组织之下，则可以位于底部下。然后查找您在上一步中命名的引导策略，如下图所示：

第3.2步：在iSCSI vNICs下的左侧面板中，双击添加iSCSI引导，然后弹出窗口出现，输入您在上一步中输入的iSCSI vNIC名称。第二个iSCSI vNIC必须以正确的引导顺序显示，如本映像所示。单击Save Changes:

第3.3步：从左上角的下拉框中，选择All，然后选择服务配置文件，如下图所示：

步骤3.4.导航到引导顺序选项卡，选择第二个iSCSI条目，然后单击Set iSCSI boot Parameters，如下图所示：

步骤3.5.输入第二个IP地址，如下图所示：

向下滚动，再次单击Add并输入相同的目标信息，如下图所示：

第3.6步：UCS服务器重启(如果它不自行重启并等待平滑重启，则需要手动重启主机)。UCS PNUOS使用第二个iSCSI vNIC重新配置启动顺序。您可以在FSM 选项卡中检查状态，然后等待其完成，如下图所示：

步骤3.7.当服务器启动时，第二个路径必须显示在iBFT（在POST中），如下图所示：

步骤4.需要手动输入第二个NIC IP地址，使其成为静态地址。在Windows中，在Ethernet properties下添加第二个NIC的IP地址，然后按下OK，如下图所示：

第4.1步：打开MPIO应用，导航到Discover Multi-Paths选项卡，然后从Others区域单击并添加HYPRFLEXHX.VolumeStorage，如下图所示：

第 4.2 步： 重新启动服务器。打开iSCSI Initiator app > Discovery > Discover Portal，如下图所示：

步骤4.3.输入目标IP地址并按OK，如下图所示：

第4.4步：导航到目标>连接，如下图所示：

第4.5步选中Enable multi-path并选择Advanced选项，如下图所示：

本地适配器：Microsoft iSCSI Initiator

发起方IP:选择第一个NIC IP

目标端口IP:选择目标IP

选中启用CHAP登录。输入目标的CHAP信息。单击OK两次，如下图所示：

步骤4.6.再次选择Connect选项，然后对第二个启动器IP重复这些步骤。然后，单击Connect，此时有多个会话，如下图所示：

步骤4.7.重新启动后，导航到Computer Management > Disk Management，右键点击C:驱动器。此时必须显示MPIO选项卡,如果单击它，则必须有多条路径，如下图所示：

故障排除:

在极少数情况下，在重新启动或路径恢复后，静态IP地址可以重置为默认随机IP地址。请使用ipconfig检查它，并确保您输入的静态IP地址仍然存在，如下图所示：

iSCSI引导LUN上的Esxi OS安装

先决条件:

• 必须在UCS服务配置文件ESXi管理流量中创建额外的vNIC。
• 对于多路径配置，您可以在安装操作系统之前或之后，以UCS引导顺序添加第二个路径，但建议在ESXi安装之前添加它。如映像中所示，在Windows中执行相同的步骤，按启动顺序添加第二条路径。
• Cisco VIC驱动程序不在常规ESXi OS安装ISO映像/CD中，因此您需要从VMware网站下载自定义Cisco ESXi映像。查找所需的ESXi版本的ESXi Cisco自定义映像 — Custom_iso。
• 最新的UCS驱动程序ISO可从此位置下载 — Driver_iso。请使用与UCS基础设施捆绑版本匹配的驱动程序版本。

工作流程：

Esxi操作系统安装：

步骤1.打开服务配置文件的UCS KVM，映射思科自定义ESX ISO，如下图所示：

步骤2.引导至映像，按照屏幕上的说明安装ESX。在“选择要安装或升级的磁盘”屏幕上，向下滚动到远程并查找HYPERFLEX HX.VolumeStorage LUN。选择它并单击输入，如下图所示：

 步骤3.按照屏幕上的说明完成其余安装。

操作系统安装后配置：

步骤1.管理NIC 配置。安装操作系统后，请匹配MAC地址以从UCS vNIC中识别专用管理NIC，并配置管理IP地址和VLAN，如下图所示：

当您使用IP地址时，在Web浏览器中打开vSphere客户端或将其添加到vCenter。可以使用vSphere或vCenter进行配置，但本文档将vSphere Web客户端用作示例。

步骤2.配置iSCSI网络。登录到vSphere Web客户端后，选择Networking > Physical NICs。观察与下图所示匹配的NIC的MAC地址：

第2.1步：导航到虚拟交换机选项卡。单击iSCSIBotvSwitch，如下图所示：

步骤2.2.没有上行链路冗余的警告。选择操作>添加上行链路，如下图所示：

第2.3步：为上行链路2选择第二个iSCSI NIC，然后点击保存。iSCSIBotvSwitch中显示第二个物理适配器。如果需要修改MTU大小，可以在此处进行更改，如下图所示：

第2.4步选择Networking > VMkernel NICs > Add VMKernel NIC，输入详细信息并创建，如下图所示：

在添加VMKernel NIC屏幕中：

• 端口组:新端口组

• 新端口组：输入iSCSIBootPG2
• 虚拟交换机:从下拉列表中选择iSCSIbootvSwitch
• VLAN ID:对于本地流量，必须为0
• MTU:选择您选择的适当MTU
• IPv4设置：选择static并展开它。输入在UCS引导顺序中输入的其他iSCSI NIC的IP地址

使用基于VMkernel NIC的端口绑定的多路径配置：

GUI方法：

步骤1.现在必须有两个iSCSI端口组。选择iSCSIBootPG，如下图所示：

步骤2.点击iSCSIBootPG旁边的黄色铅笔编辑图标，如下图所示：

步骤3.在编辑端口组屏幕中，展开NIC组，如下图所示：

第4步：选择Override failover order单选按钮，选择最近添加的第二个iSCSI NIC vmnic2,然后选择Mark unused。单击Save，如下图所示：

步骤5.在iScsiBootPG2上重复步骤4，但将vmnic1设置为标记未使用，如下图所示：

步骤6.导航到存储>适配器>软件iSCSI，如下图所示：

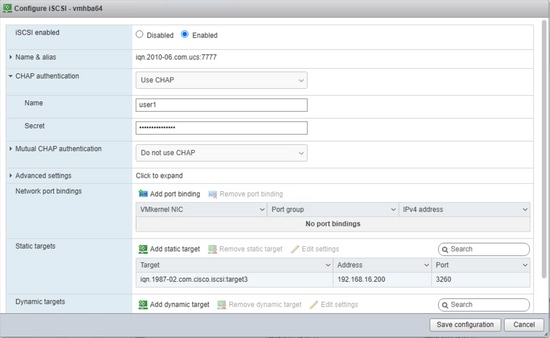

步骤7.在Configure iSCSI屏幕上,CHAP authentication、Use CHAP，并从HX存储输入相同的CHAP凭据，如下图所示：

此处的任何拼写都会使操作系统下次无法启动，因此请仔细检查。

步骤8.在同一屏幕上的网络端口绑定区域中，选择添加端口绑定>iScsiBootPG，然后对iScsiBootPG2重复该步骤，并保存配置，如下图所示：

CLI方法：

• 列出物理NIC:esxcli网络nic列表
• 列出当前vSwitch:esxcfg-vswitch -l
• 将第二个上行链路添加到vswtich:esxcfg-vswitch -L vmnic2 iScsiBootvSwitch
• 添加第二个端口组：esxcfg-vswitch -A iScsiBootPG2 iScsiBootvSwitch
• 映射每个VMkernel端口，以便仅使用一个活动适配器，并将第二个网络适配器移动到未使用的适配器列表：esxcfg-vswitch -N vmnic1 -p iScsiBootPG iScsiBootvSwitch

• 映射每个VMkernel端口，以便仅使用一个活动适配器，并将第二个网络适配器移动到未使用的适配器列表：esxcfg-vswitch -N vmnic2 -p iScsiBootPG2 iScsiBootvSwitch
• 为第二个端口组分配IP地址:esxcfg-vmknic -a -i 192.168.16.111 -n 255.255.255.0 iScsiBootPG2
• 对于端口绑定，请查找带有esxcfg-vmknic -l的vmk编号
• 配置端口绑定以启用多路径：

   esxcli iscsi networkportal add —nic vmk1 —adapter vmhba64

   esxcli iscsi network portal add —nic vmk2 —adapter vmhba64

• 检查iSCSI适配器：esxcli iscsi适配器列表
• 可选 — 检查是否已设置CHAP:esxcli iscsi adapter auth chap get -A vmhba64
• 可选 — 如果未设置单向CHAP，则使用来自UCS引导顺序的相同信息配置：esxcli iscsi adapter auth chap set —direction=uni —chap_username=<name> —chap_password=<pwd> —level=[prohibited， discourded， preferred， required] —secret=<string> —adapter=<vmhba>

• 通过新的更改重新扫描和重新发现存储：

  esxcli iscsi adapter discovery rediscover

  esxcli storage core adapter rescan —adapter=vmhba64

• 要查看UI中的所有CLI更改，请重新启动主机和vCenter的UI服务：
  /etc/init.d/hostd restart && /etc/init.d/vpxa restart

多路径策略：

默认的多路径策略是固定的，但Cisco建议将多路径策略作为循环策略。多路径策略只能通过ESX CLI或vCenter服务器进行更改。请按照此VMware KB中的步骤操作:multipathing_policies。

使用以下命令查找iSCSI存储的字符串：

esxcfg-mpath -L

使用以下命令设置轮询策略：

esxcli storage nmp device set —device naa.59cd57d0e7903a1f —psp VMW_PSP_RR

使用以下命令验证多路径配置：

esxcfg-mpath -bd naa.59cd57d0e7903a1f

故障排除:

在多路径故障切换/回切方案中，恢复原始路径时，需要手动重新扫描vSphere 中的iSCSI存储适配器，以便查看恢复后的路径，如下图所示：

CLI命令：esxcli storage core adapter rescan —adapter=vmhba64
