恢复能力 - 在严苛环境中提供稳定的性能.. 4

安全基础设施.. 4

提供前瞻性见解和分析数据的情报.. 5

焕新打造下一代企业级设备.. 5

Cisco DNA 支持.. 5

产品规格.. 6

许可证和软件数据包.. 29

通过智能账户管理许可证.. 29

保修信息.. 29

思科服务.. 29

Cisco Capital 30

思科® Catalyst® 9115 系列 Wi-Fi 6 无线接入点是下一代企业级无线接入点。其特点是恢复能力强,可提供安全保护和智能功能。

为严苛环境中的多种通讯方式提供稳定性能。物联网 (IoT) 设备和下一代应用呈指数级增长。高级持续性安全威胁层出不穷。为应对所有这些趋势,势必要求无线网络既要提供超强的恢复能力、卓越的连接性、集成的安全保护功能,又要拥有先进的分类和遏制功能,还要具备硬件和软件创新功能,从而实现网络自动化、简单化和安全保障。将无线基础设施更新换代以便满足这些需求,这对于当今的全数字化业务至关重要。新一代思科 Catalyst 9100 无线接入点不仅具有高性能 Wi-Fi 6802.11ax)功能,而且采用 RF 性能、安全和分析领域的创新技术,可实现端到端全数字化,并通过提供超越 Wi-Fi 的性能,加速推出业务服务。

思科 Catalyst 9115 系列无线接入点是可满足您当前和未来需求的企业级产品。选用该系列无线接入点是实现网络更新换代的第一步,唯有如此,才能更好地发挥 Wi-Fi 6 提供的所有功能和优势。

主要功能:

     经过 Wi-Fi 6 验证

     三个无线电频段:2.4 GHz (4 x 4)5 GHz (4 x 4) BLE

     OFDMA MU-MIMO

     支持 mGig

     内置天线或外接天线

思科 Catalyst 9115 系列无线接入点支持正交频分多址接入(OFDMA)和多用户多输入多输出(MU-MIMO)技术,为高级应用和物联网提供更有保障的性能。此外,思科 Catalyst 9115 系列提供高达 2.5 Gbps 的吞吐量,兼容 NBASE-T IEEE 802.3bz 以太网,可无缝分流网络流量,完全不会出现瓶颈。借助思科 mGig 技术,使用现有的 5e 类或 6 类布线可实现高达 5 Gbps 的速率,从而以最低的成本提供更高的吞吐量。此外,该系列无线接入点提供两种不同的天线选项,您可以确定最适合自己的选项。

表 1.           特性和优势

特性

优势

802.11ax (Wi-Fi 6)

IEEE 802.11ax 也称为高效无线 (HEW) 标准或 Wi-Fi 6,是在 802.11ac 的基础上制定的新兴标准。802.11ax 在常规环境下提供更出色的无线上网体验,并为各种高级应用(例如 4K 8K 视频、高密度高清协作应用、无线网络全覆盖的办公室和物联网)提供更有保障的性能。不同于 802.11ac 标准,802.11ax 可同时使用 2.4 Ghz 5 GHz 频段。

上行链路/下行链路 OFDMA

基于 OFDMA 的调度功能可将带宽拆分为较小的数据块,这些数据块又称为资源单位 (RU),可在下行链路和上行链路中将其分配给各个客户端,从而减少开销和延迟。

MU-MIMO 技术

MU-MIMO 支持四空间流,使得无线接入点可以在客户端设备之间拆分空间流,最大限度提高吞吐量。

BSS 着色

利用空间复用(也称为基本服务集 [BSS] 着色)功能,无线接入点及其客户端可以区分各种 BSS,从而能够同步传输更多数据。

目标唤醒时间

新增名为目标唤醒时间 (TWT) 的节能模式,允许客户端保持睡眠状态,仅在预先计划的(目标)时间唤醒,与无线接入点交换数据。与 802.11n 802.11ac 相比,此模式使电池供电型设备的节电能力提高 3 4 倍。

思科移动性快捷解决方案

移动性快捷解决方案专为包括中小型企业和分布式企业在内的各种规模的网络而设计。企业无需购买物理控制器或额外的许可证,即可获得这项业界领先的无线局域网技术。

支持 mGig

除了 100 Mbps 1 Gbps 速率以外,还提供 2.5 Gbps 的上行链路速率。在业内率先实现在超五类布线上支持所有速率,包括 10GBASE-T (IEEE 802.3bz) 速率。

蓝牙 5.0

集成蓝牙低功耗 (BLE) 5.0 无线电频段,可满足位置跟踪和寻路等物联网使用案例的需求。

Apple 功能

为了在基于思科技术的企业网络中为 iOS 设备提供最佳移动体验,思科与 Apple 建立了合作关系。通过将 iOS 10 的新功能与思科最新软硬件相结合,企业现在可以更有效地利用其网络基础设施,面向所有业务应用提供更出色的用户体验。

双方协作的核心是在思科 WLAN Apple 设备之间采用独特的握手方式。通过这种握手,思科 WLAN 将能够向 Apple 设备提供出色的 Wi-Fi 漫游体验。而且,思科 WLAN 会对 Apple 设备建立信任,并优先处理由 Apple 设备指定的业务关键型应用。此功能也被称为快速通道功能。

注意: 未来版本中将会提供的功能思科 Mobility Express 、目标唤醒时间、BSS 着色、上行链路/ 下行链路 OFDMA 、思科智能采集

恢复能力 - 在严苛环境中提供稳定的性能

网络基础设施升级到 Wi-Fi 6(也称为 802.11ax)后,支持新标准的设备其容量将提升高达 3 倍,从而能够满足为连接到网络的更多设备以及这些设备生成的数据提供支持的需求。802.11ax 将提供 mGig 性能,与 802.11ac 标准相比,该标准具备更高的吞吐量,实现无缝连接。这意味着网络性能的运行将更加顺畅。新标准支持 BSS 着色,允许并发传输,从而简化了设备的高密度部署,最终达到增加网络容量和客户交互机会并提供更多增值服务的目的。

Wi-Fi 6 可更好地协调设备之间的传输时间,也能降低延迟并提高可靠性,因而允许每个无线接入点连接数百台设备。这有助于大规模部署物联网设备,同时保证可靠性。此外,还会从整体上改善用户体验,因为与之前的标准相比,802.11ax 将延长智能手机、平板电脑等设备和物联网的电池续航时间。有关 802.11ax 的更多详细信息,请查看 802.11ax 思科技术白皮书

安全基础设施

采用思科信任锚技术打造的可靠系统为保障思科产品安全奠定坚实的基础。借助 Catalyst 9100 系列,这些技术能保证硬件和软件的真实性,从而建立供应链信任,并大幅缓解针对软件和固件的中间人攻击。信任锚功能包括:

     映像签名:密码签名的映像可确保固件、BIOS 及其他软件真实可靠且未经修改。在系统启动时,此功能会检查系统软件签名的完整性。

     安全启动:无论用户的权限级别为何,思科安全启动技术都会将启动顺序信任链锚定到不变的硬件上,从而缓解对系统基本状态和所要加载的软件的威胁。此功能可针对持续的非法固件修改提供分层防护。

     思科信任锚模块:这是一项采用防篡改和强加密技术的单一芯片解决方案,可保障硬件真实性,实现产品的唯一标识,以便思科能够确认其来源。这可以确保产品真实可靠。

提供前瞻性见解和分析数据的情报

凭借对物联网设备和扩展的生态系统合作伙伴关系的多 RF 支持,Catalyst 9100 产品组合提供思科网络上移动设备的前所未有的可视性。Catalyst 9100 利用 Cisco DNA 架构实现全数字化,进一步推动思科 RF 创新,通过对 Wi-Fi 和物联网网络的实时遥测、指导式补救和优化保护通信安全。思科 Catalyst 9100 系列无线接入点支持高级频谱智能、设备分析和网络状态感知。利用智能采集等功能,这些设备可以探测网络,并向 Cisco DNA Center 提供深度分析数据。该软件可以跟踪多种异常情况,并根据需要模仿现场网络管理员对所有数据包进行即时检查。总之,借助思科智能采集功能,您可以对无线网络做出更明智的决策。

焕新打造下一代企业级设备

Catalyst 9100 系列无线接入点经过焕新打造,呈现全新的空气动力学外观和流畅线条,集成 RF 卓越性能和下一代技术,可提供同类最佳的无线体验,却不会对性能有丝毫影响。该系列不仅具备几种高性能功能,并且硬件经过重新设计后,外形更小巧,效率更高,Wi-Fi 部署的视觉效果也更好。

Cisco DNA 支持

Catalyst 9115 系列无线接入点与思科全数字化网络架构 (Cisco DNA) 相结合,实现全面的网络转型。有了 Cisco DNA,您可以通过实时分析功能来真正做到对网络了如指掌,快速检测和遏制安全威胁,并通过自动化和可视化在全网络范围实现一致性。

采用软件定义的接入 (SD-Access) Cisco DNA 正是这种能够助力业务发展的网络交换矩阵。它是一种由软件驱动且可扩展的开放式架构,可加速并简化企业网络的运营。利用可编程的架构,您的 IT 人员可从耗时、重复的网络配置任务中解放出来,从而将精力集中到积极改变业务的创新上。通过将网络功能与硬件脱钩,您可以从单一用户界面构建和管理整个有线和无线网络。SD-Access 可以通过基本功能,从边缘到云端实现基于策略的自动化。其中包括:

     简化的设备部署

     有线和无线网络的统一管理

     网络虚拟化和分段

     基于组的策略

     基于情景的分析

思科 Catalyst 9115 系列无线接入点支持思科领先的企业架构:软件定义的接入。

思科 Catalyst 9115 系列与 Cisco DNA 配合使用时,可提供如下功能:

     Cisco DNA Spaces

     思科身份服务引擎

     Cisco DNA 分析和网络状态感知

     等等

这有何益处?您的网络将维持相关性,实现全数字化就绪,成为组织的生命线。

产品规格

项目

规格

部件编号

思科 Catalyst 9115AXI 无线接入点:室内环境,带内置天线

  C9115AXI-x :思科 Catalyst 9115 系列

思科 Catalyst 9115AXE 无线接入点:室内极端环境,带外接天线

  C9115AXE-x :思科 Catalyst 9115 系列

管制范围:(x = 管制范围)

客户负责验证在其各自国家/地区的使用审批。要验证是否已获得批准,以及确定
特定国家/地区对应的管制范围,请访问 https://www.cisco.com/go/aironet/compliance

并非所有管制范围都已获审批。全球价格表中将会即时提供已获审批的部件号。

思科无线局域网服务

软件

  思科统一无线网络软件版本 8.9 或更高版本
  思科 IOS ® XE 软件版本 16.11 或更高版本

支持的无线局域网控制器

  思科 Catalyst 9800 系列无线控制器
  思科 3500 5520 8540 系列无线控制器及思科虚拟无线控制器

802.11n 版本 2.0(及相关)功能

  包含四个空间流的 4x4 MIMO
  最大比合并 (MRC)
  802.11n 802.11a/g 波束成形
  20 MHz 40 MHz 信道
  PHY 数据速率最快为 890 Mbps 5 GHz 时为 40 MHz 2.4 GHz 时为 20 MHz
  数据包汇聚:A-MPDU (发送和接收)、 A-MSDU (发送和接收)
  802.11 动态频率选择 (DFS)
  循环移动差分 (CSD) 支持

802.11ac

  4x4 下行链路 MU-MIMO ,具有 4 个空间流
  最大比合并
  802.11ac 波束成形
  20 MHz 40 MHz 80 MHz 160 MHz 信道
  PHY 数据速率高达 3.47 Gbps 5 Ghz 频段中为 160 MHz
  数据包汇聚:A-MPDU (发送和接收)、 A-MSDU (发送和接收)
  802.11 DFS
  循环移动差分支持

802.11ax

  4x4 下行链路 MU-MIMO ,具有 4 个空间流
  上行链路/ 下行链路 OFDMA
  TWT
  BSS 着色
  最大比合并
  802.11ax 波束成形
  20 MHz 40 MHz 80 MHz 160 MHz 信道
  PHY 数据速率高达 5.38 Gbps 5 GHz 频段中为 160 MHz 2.4 GHz 频段中为 20 MHz
  数据包汇聚:A-MPDU (发送和接收)、 A-MSDU (发送和接收)
  802.11 DFS
  循环移动差分支持

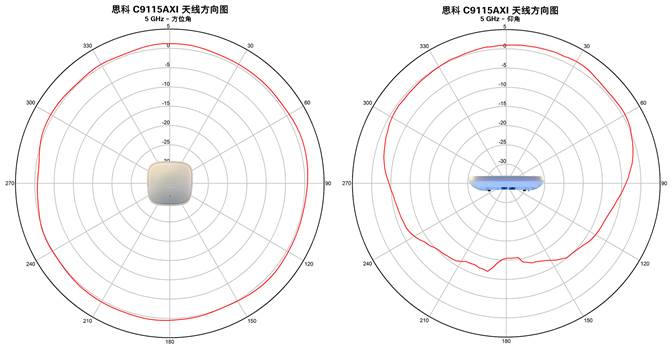

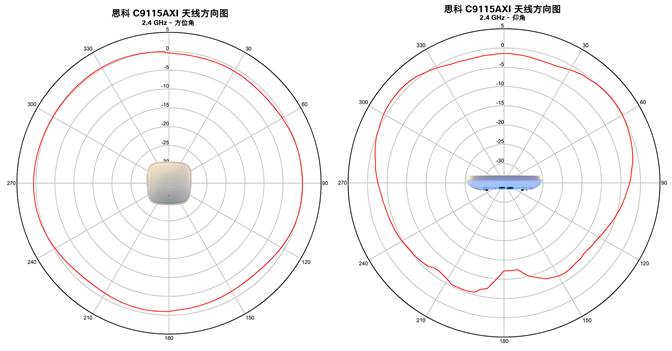

集成天线

  2.4 GHz ,峰值增益 3 dBi ,内置天线,全向
  5 GHz ,峰值增益 4 dBi ,内置天线,全向

外接天线(需单独购买)

  思科 Catalyst 9115AXE 无线接入点通过认证,可与增益最大为 6 dBi 2.4 GHz 5 GHz )的天线配合使用
  思科提供了业界最广泛的 天线 选择,可全面覆盖多种部署方案。

接口

  1 100/1000/2500 mGig (RJ-45) 接口 - IEEE 802.3bz
  管理控制台端口 (RJ-45)
  USB 2.0 (通过未来软件启用)

指示灯

  状态 LED 指示引导加载程序状态、关联状态、工作状态、引导加载程序警告、引导加载程序错误

尺寸(宽 x  x 高)

  无线接入点 (不含安装支架):C9115I: 8.0 x 8.0 x 1.5 英寸 20.3 x 20.3 x 3.8 厘米),C9115E: 8.0 x 8.0 x 1.7 英寸 20.3 x 20.3 x 4.3 厘米)

重量

思科 Catalyst 9115AXI

  1.98 磅(0.9 千克)

思科 Catalyst 9115AXE

  2.43 磅(1.1 千克)

输入功率要求

  802.3at 增强型以太网供电 (PoE+) ,思科通用型以太网供电(思科 UPOE ®
  思科馈电器 AIR-PWRINJ6=
  802.3af PoE
  思科馈电器 AIR-PWRINJ5= (注意:此馈电器仅支持 802.3af

注意:当电源为 802.3af PoE 时,2.4 GHz 5 GHz 无线电频段均会降至 2x2,以太网会降级至 1 GbE。此外,USB 端口将关闭。

功耗

802.3at 完整的功能 - Catalyst 9115AXI

电源

电源类型

2.4 GHz 无线电

5GHz 无线电

链路速度

USB

LLDP

802.3at

PoE

4x4

4x4

2.5G

20.4W

802.3at 完整功能 - Catalyst 9115AXE

电源

电源类型

2.4 GHz 无线电

5GHz 无线电

链路速度

USB

LLDP

802.3at

PoE

4x4

4x4

2.5G

21.4W

802.3 af 功能减少

电源

电源类型

2.4 GHz 无线电

5-GHz

无线电频段

链路速度

USB

LLDP

802.3af

PoE

2x2

2x2

1G

N

13W

环境参数

思科 Catalyst 9115AXI

  非工作(存储)温度:-22°F 158°F -30°C 70°C
  非工作(存储)海拔试验:25°C 15,000 英尺
  工作温度:32°F 122°F 0°C 50°C
  工作湿度:10% 90% (非冷凝)
  工作海拔试验:40˚C 9843 英尺
注意:当环境工作温度超过 40°C 时,无线接入点在 2.4 GHz 5 GHz 无线电频段上均会从 4x4 转变为 2x2 ,上行链路以太网会降级至 1GbE ,且 USB 端口将被禁用。

思科 Catalyst 9115AXE

  非工作(存储)温度:-22°F 158°F -30°C 70°C
  非工作(存储)海拔试验:25°C 15,000 英尺
  工作温度:-4°F 122°F 20°C 50°C
  工作湿度:10% 90% (非冷凝)
  工作海拔试验:40˚C 9843 英尺

系统内存

  2048 MB DRAM
  1024 MB 闪存

保修

有限终身硬件保修

可用传输功率设置

2.4 GHz

  23 dBm (200 mW)
  20 dBm (100 mW)
  17 dBm (50 mW)
  14 dBm (25 mW)
  11 dBm (12.5 mW)
  8 dBm (6.25 mW)
  5 dBm (3.13 mW)
  2 dBm (1.56 mW)
  -1dBm (0.79mW)
  -4dBm (0.39mW)

5 GHz

  23 dBm (200 mW)
  20 dBm (100 mW)
  17 dBm (50 mW)
  14 dBm (25 mW)
  11 dBm (12.5 mW)
  8 dBm (6.25 mW)
  5 dBm (3.13 mW)
  2 dBm (1.56 mW)
  -1dBm (0.79mW)
  -4dBm (0.39mW)

频率波段和
20-MHz 工作信道

AA 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 8 个信道
(不包括 5.600 5.640 GHz
  5.745 5.825 GHz 5 个信道

BB 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 11 个信道
  5.745 5.865 GHz 7 个信道

CC 管制范围):

  2.412 2.472 GHz 13 个信道
  5.745 5.825 GHz 5 个信道

DD 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.745 5.825 GHz 5 个信道

EE 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 8 个信道
(不包括 5.600 5.640 GHz

FF 管制范围):

  2.412 2.472 GHz 13 个信道
  5.745 5.805 GHz 4 个信道

GG 管制范围):

  2.412 2.472 GHz 13 个信道
  5.745 5.865 GHz 7 个信道

HH 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.745 5.825 GHz 5 个信道

II 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道

KK 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.620 GHz 7 个信道
  5.745 5.805 GHz 4 个信道

NN 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.745 5.825 GHz 5 个信道

QQ 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 11 个信道

RR 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.660 5,825 GHz 8 个信道
(不包括 5.700 5.745 GHz

SS 管制范围):

  2.412 2.472 GHz 13 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 11 个信道
  5.745 5.825 GHz 5 个信道

TT 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 12 个信道
  5.745 5.825 GHz 5 个信道

ZZ 管制范围):

  2.412 2.462 GHz 11 个信道
  5.180 5.320 GHz 8 个信道
  5.500 5.700 GHz 8 个信道
(不包括 5.600 5.640 GHz
  5.745 5.825 GHz 5 个信道

注意:客户应负责验证所在国家/地区是否批准使用此产品。要验证是否已获得批准,以及确定与特定国家/地区对应的管制范围,请访问:https://www.cisco.com/go/aironet/compliance

非重叠信道的最大数量

2.4 GHz

  802.11b/g
   20 MHz 3
  802.11n
   20 MHz 3
  802.11ax
   20 MHz 3

5 GHz

  802.11a
   20 MHz 26 FCC 16 EU
  802.11n
   20 MHz 26 FCC 16 EU
   40 MHz 12 FCC 7 EU
  802.11ac/ax
   20 MHz 26 FCC 16 EU
   40 MHz 12 FCC 7 EU
   80 MHz 5 FCC 3 EU
   160 MHz 2 FCC 1 EU

注意:具体值视管制范围而变化。有关各管制范围的具体细节,请参阅产品文档。

合规性标准

  安全:
   IEC 60950-1
   EN 60950-1
   UL 60950-1
   CAN/CSA-C22.2 No. 60950-1
   AS/NZS 60950-1
   UL 2043
   III 类设备
  排放:
   CISPR 32 2015 年修订版)
   EN 55032 2012 年修订版/AC:2013
   EN 55032 2015 年修订版)
   EN61000-3-2 2014 年修订版)
   EN61000-3-3 2013 年修订版)
   KN61000-3-2
   KN61000-3-3
   AS/NZS CISPR 32 B 类(2015 年修订版)
   47 CFR FCC 15B 部分
   ICES-003 2016 年第 6 版修订版,B 类)
   VCCI (V3)
   CNS 13438 修订版)
   KN-32
   TCVN 7189 2009 年修订版)
  抗扰性:
   CISPR 24 2010 年修订版)
   EN 55024/EN 55035 2010 年修订版)
  排放与抗扰性:
   EN 301 489-1 (v2.1.1 2017-02)
   EN 301 489-17 (v3.1.1 2017-02)
   QCVN (18:2014)
   KN 489-1
   KN 489-17
   EN 60601 (1-1:2015)
  无线电:
   EN 300 328 (v2.1.1)
   EN 301 893 (v2.1.1)
   AS/NZS 4268 2017 年修订版)
   47 CFR FCC 15C 15.247 15.407 部分
   RSP-100
   RSS-GEN
   RSS-247
   中国国家无线电管理委员会 (SRRC) 认证
   LP0002 2018.1.10 修订版)
   日本标准33a 、标准66 和标准71
  射频安全:
   EN 50385 2002 8 月修订版)
   ARPANSA
   AS/NZS 2772 2016 年修订版)
   EN 62209-1 2016 年修订版)
   EN 62209-2 2010 年修订版)
   47 CFR 1.1310 2.1091 部分
   RSS-102
  IEEE 标准:
   IEEE 802.3
   IEEE 802.3ab
   IEEE 802.3af/at
   IEEE 802.11a/b/g/n/ac/ax
   IEEE 802.11h 802.11d
  安全性:
   802.11i Wi-Fi Protected Access 2 (WPA2) WPA
   802.1X
   高级加密标准 (AES)
  可扩展鉴权协议 (EAP) 类型:
   EAP - 传输层安全 (TLS)
   EAP-Tunneled TLS (TTLS) Microsoft 质询握手身份验证协议版本 2 (MSCHAPv2)
   受保护的 EAP (PEAP) v0 EAP-MSCHAPv2
   EAP- 通过安全隧道灵活身份验证 (EAP-FAST)
   PEAP v1 EAP - 通用令牌卡 (GTC)
   EAP- 客户身份识别卡 (SIM)

支持的数据速率

802.11b125.5 11 Mbps



802.11a/g691218243648 54 Mbps



802.11n 2.4 GHz(仅限 20 MHz MCS 0 MCS 31)和 5 GHz 上的数据速率:



MCS 指数[1]

GI[2] = 800 ns

GI = 800 纳秒

GI = 400 纳秒

GI = 400 纳秒





20 MHz 速率 (Mbps)

40 MHz 速率 (Mbps)

20 MHz 速率 (Mbps)

40 MHz 速率 (Mbps)



0

6.5

13.5

7.2

15



1

13

27

14.4

30



2

19.5

40.5

21.7

45



3

26

54

28.9

60



4

39

81

43.3

90



5

52

108

57.8

120



6

58.5

121.5

65

135



7

65

135

72.2

150



8

13

27

14.4

30



9

26

54

28.9

60



10

39

81

43.3

90



11

52

108

57.8

120



12

78

162

86.7

180



13

104

216

115.6

240



14

117

243

130

270



15

130

270

144.4

300



16

19.5

40.5

21.7

45



17

39

81

43.4

90



18

58.5

121.5

65

135



19

78

162

86.7

180



20

117

243

130

270



21

156

324

173.3

360



22

175.5

364.5

195

405



23

195

405

216.7

450



24

26

54

28.9

60



25

52

108

57.8

120



26

78

162

86.7

180



27

104

216

115.6

240



28

156

324

173.3

360



29

208

432

231.1

480



30

234

486

260

540



31

260

540

288.9

600



802.11ac 数据速率 (5 GHz)



MCS
指数

空间流

GI = 800 纳秒

GI = 400 纳秒







20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz
速率 (Mbps)

20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz 速率 (Mbps)



0

1

6.5

13.5

29.3

58.5

7.2

15

32.5

65



1

1

13

27

58.5

117

14.4

30

65

130



2

1

19.5

40.5

87.8

175.5

21.7

45

97.5

195



3

1

26

54

117

234

28.9

60

130

260



4

1

39

81

175.5

351

43.3

90

195

390



5

1

52

108

234

468

57.8

120

260

520



6

1

58.5

121.5

263.3

526.5

65

135

292.5

585



7

1

65

135

292.5

585

72.2

150

325

650



8

1

78

162

351

702

86.7

180

390

780



9

1

-

180

390

780

-

200

433.3

866.7



MCS
指数

空间流

GI = 800 纳秒

GI = 400 纳秒







20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz
速率 (Mbps)

20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz 速率 (Mbps)



0

2

13

27

58.5

117

14.4

30

65

130



1

2

26

54

117

234

28.9

60

130

260



2

2

39

81

175.5

351

43.3

90

195

390



3

2

52

108

234

468

57.8

120

260

520



4

2

78

162

351

702

86.7

180

390

780



5

2

104

216

468

936

115.6

240

520

1040



6

2

117

243

526.5

1053

130

270

585

1170



7

2

130

270

585

1170

144.4

300

650

1300



8

2

156

324

702

1404

173.3

360

780

1560



9

2

-

360

780

1560

-

400

866.7

1733.4



MCS
指数

空间流

GI = 800 纳秒

GI = 400 纳秒







20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz
速率 (Mbps)

20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz 速率 (Mbps)



0

3

19.5

40.5

87.8

175.5

21.7

45

97.5

195



1

3

39

81

175.5

351

43.3

90

195

390



2

3

58.5

121.5

263.3

526.5

65

135

292.5

585



3

3

78

162

351

702

86.7

180

390

780



4

3

117

243

526.5

1053

130

270

585

1170



5

3

156

324

702

1404

173.3

360

780

1560



6

3

175.5

364.5

789.9

1579.5

195

405

877.5

1755



7

3

195

405

877.5

1755

216.7

450

975

1950



8

3

234

486

1053

2106

260

540

1170

2340



9

3

260

540

1170

2340

288.9

600

1300

2600.1



MCS
指数

空间流

GI = 800 纳秒

GI = 400 纳秒







20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz
速率 (Mbps)

20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz 速率 (Mbps)



0

4

26

54

117

234

28.8

60

130

260



1

4

52

108

234

468

57.8

120

260

520



2

4

78

162

351

702

86.6

180

390

780



3

4

104

216

468

936

115.6

240

520

1040



4

4

156

324

702

1404

173.4

360

780

1560



5

4

208

432

936

1872

231.2

480

1040

2080



6

4

234

486

1053

2106

260

540

1170

2340



7

4

260

540

1170

2340

288.8

600

1300

2600



8

4

312

648

1404

2808

346.6

720

1560

3120



9

4

-

720

1560

3120

-

800

1733

3466.8



802.11ax 数据速率(20 Mhz 支持 2.4 5 Ghz 频段,40 Mhz80 Mhz 160 Mhz 仅支持 5 GHz 频段):



MCS
指数

空间流

GI = 1600 纳秒

GI = 800 纳秒







20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz
速率 (Mbps)

20 MHz
速率 (Mbps)

40 MHz
速率 (Mbps)

80 MHz
速率 (Mbps)

160 MHz 速率 (Mbps)



0

1

4.3

8

17

34

4.3

9

18

36



1

1

16

33

68

136

17

34

72

144



2

1

24

49

102

204

26

52

108

216



3

1

33

65

136

272

34

69

144

282



4

1

49

98

204

408

52

103

216

432



5

1

65

130

272

544

69

138

288

576



6

1

73

146

306

613

77

155

324

649



7

1

81

163

340

681

86

172

360

721



8

1

98

195

408

817

103

207

432

865



9

1

108

217

453

907

115

229

480

961



10

1

122

244

510

1021

129

258

540

1081



11

1

135

271

567

1134

143

287

600

1201



0

2

8.6

16

34

68

8.6

18

36

72



1

2

32

66

136

272

34

68

144

288



2

2

48

98

204

408

52

104

216

432



3

2

66

130

272

544

68

138

288

564



4

2

98

196

408

816

104

206

432

864



5

2

130

260

544

1088

138

276

576

1152



6

2

146

292

612

1226

154

310

648

1298



7

2

162

326

680

1362

172

344

720

1442



8

2

196

390

816

1634

206

414

864

1730



9

2

216

434

906

1814

230

458

960

1922



10

2

244

488

1020

2042

258

516

1080

2162



11

2

270

542

1134

2268

286

574

1200

2402



0

3

12.9

24

51

102

12.9

27

54

108



1

3

48

99

204

408

51

102

216

432



2

3

72

147

306

612

78

156

324

648



3

3

99

195

408

816

102

207

432

846



4

3

147

294

612

1224

156

309

648

1296



5

3

195

390

816

1632

207

414

864

1728



6

3

219

438

918

1839

231

465

972

1947



7

3

243

489

1020

2043

258

516

1080

2163



8

3

294

585

1224

2451

309

621

1296

2595



9

3

324

651

1359

2721

345

687

1440

2883



10

3

366

732

1530

3063

387

774

1620

3243



11

3

405

813

1701

3402

429

861

1800

3603



0

4

17.2

32

68

136

17.2

36

72

144



1

4

64

132

272

544

68

136

288

576



2

4

96

196

408

816

104

208

432

864



3

4

132

260

544

1088

136

276

576

1128



4

4

196

392

816

1632

208

412

864

1728



5

4

260

520

1088

2176

276

552

1152

2304



6

4

292

584

1224

2452

308

620

1296

2596



7

4

324

652

1360

2724

344

688

1440

2884



8

4

392

780

1632

3268

412

828

1728

3460



9

4

432

868

1812

3628

460

916

1920

3844



10

4

488

976

2040

4084

516

1032

2160

4324



11

4

540

1084

2268

4536

572

1148

2400

4804



MCS
指数

空间流

GI = 3200 纳秒





0

1

3.9

7.2

15.3

30.6











1

1

14.4

29.7

61.2

122.4











2

1

21.6

44.1

91.8

183.6











3

1

29.7

58.5

122.4

244.8











4

1

44.1

88.2

183.6

367.2











5

1

58.5

117.0

244.8

489.6











6

1

65.7

131.4

275.4

551.7











7

1

72.9

146.7

306.0

612.9











8

1

88.2

175.5

367.2

735.3











9

1

97.2

195.3

407.7

816.3











10

1

109.8

219.6

459.0

918.9











11

1

121.5

243.9

510.3

1020.6











0

2

7.7

14.4

30.6

61.2











1

2

28.8

59.4

122.4

244.8











2

2

43.2

88.2

183.6

367.2











3

2

59.4

117.0

244.8

489.6











4

2

88.2

176.4

367.2

734.4











5

2

117.0

234.0

489.6

979.2











6

2

131.4

262.8

550.8

1103.4











7

2

145.8

293.4

612.0

1225.8











8

2

176.4

351.0

734.4

1470.6











9

2

194.4

390.6

815.4

1632.6











10

2

219.6

439.2

918.0

1837.8











11

2

243.0

487.8

1020.6

2041.2











0

3

11.6

21.6

45.9

91.8











1

3

43.2

89.1

183.6

367.2











2

3

64.8

132.3

275.4

550.8











3

3

89.1

175.5

367.2

734.4











4

3

132.3

264.6

550.8

1101.6











5

3

175.5

351.0

734.4

1468.8











6

3

197.1

394.2

826.2

1655.1











7

3

218.7

440.1

918.0

1838.7











8

3

264.6

526.5

1101.6

2205.9











9

3

291.6

585.9

1223.1

2448.9











10

3

329.4

658.8

1377.0

2756.7











11

3

364.5

731.7

1530.9

3061.8











0

4

15.5

28.8

61.2

122.4











1

4

57.6

118.8

244.8

489.6











2

4

86.4

176.4

367.2

734.4











3

4

118.8

234.0

489.6

979.2











4

4

176.4

352.8

734.4

1468.8











5

4

234.0

468.0

979.2

1958.4











6

4

262.8

525.6

1101.6

2206.8











7

4

291.6

586.8

1224.0

2451.6











8

4

352.8

702.0

1468.8

2941.2











9

4

388.8

781.2

1630.8

3265.2











10

4

439.2

878.4

1836.0

3675.6











11

4

486.0

975.6

2041.2

4082.4









传输功率和接收灵敏度





5GHz 无线电频段

2.4 GHz 无线电



空间流

总发射功率 (dBm)

接收功率 (dBm)

总发射功率 (dBm)

接收功率 (dBm)

802.11/11b

1 Mbps

1

-

-

23

-98

11 Mbps

1

-

-

23

-90

802.11a/g

6 Mbps

1

23

-96

23

-95

24 Mbps

1

23

-87

23

-85

54 Mbps

1

23

-76

23

-76

802.11n HT20

MCS0

1

23

-95

23

-94

MCS4

1

23

-83

23

-83

MCS7

1

23

-76

23

-76

MCS8

2

23

-92

23

-91

MCS12

2

23

-80

23

-80

MCS15

2

23

-73

23

-73

MCS16

3

23

-91

23

-90

MCS20

3

23

-79

23

-79

MCS23

3

23

-72

23

-72

MCS24

4

23

-89

23

-88

MCS28

4

23

-72

23

-73

MCS31

4

23

-70

23

-70

802.11n HT40

MCS0

1

23

-93

-

-

MCS4

1

23

-81

-

-

MCS7

1

23

-73

-

-

MCS8

2

23

-89

-

-

MCS12

2

23

-78

-

-

MCS15

2

23

-70

-

-

MCS16

3

23

-88

-

-

MCS20

3

23

-76

-

-

MCS23

3

23

-69

-

-

MCS24

4

23

-87

-

-

MCS30

4

23

-70

-

-

MCS31

4

23

-68

-

-

802.11ac VHT20

MCS0

1

23

-95

-

-

MCS4

1

23

-83

-

-

MCS7

1

23

-76

-

-

MCS8

1

22

-72

-

-

MCS9

1

22

不适用

-

-

MCS0

2

23

-92

-

-

MCS4

2

23

-80

-

-

MCS7

2

23

-73

-

-

MCS8

2

22

-69

-

-

MCS9

2

22

不适用

-

-

MCS0

3

23

-91

-

-

MCS4

3

23

-79

-

-

MCS7

3

23

-72

-

-

MCS8

3

22

-68

-

-

MCS9

3

22

-67

-

-

MCS0

4

23

-90

-

-

MCS4

4

23

-78

-

-

MCS7

4

23

-70

-

-

MCS8

4

22

-67

-

-

MCS9

4

22

-66

-

-

802.11ac VHT40

MCS0

1

23

-89

-

-

MCS4

1

23

-78

-

-

MCS7

1

23

-71

-

-

MCS8

1

22

-67

-

-

MCS9

1

22

-65

-

-

MCS0

2

23

-86

-

-

MCS4

2

23

-75

-

-

MCS7

2

23

-68

-

-

MCS8

2

22

-64

-

-

MCS9

2

22

-62

-

-

MCS0

3

23

-85

-

-

MCS4

3

23

-73

-

-

MCS7

3

23

-66

-

-

MCS8

3

22

-63

-

-

MCS9

3

22

-61

-

-

MCS0

4

23

-84

-

-

MCS4

4

23

-72

-

-

MCS7

4

23

-65

-

-

MCS8

4

22

-61

-

-

MCS9

4

22

-59

-

-

802.11ac VHT80

MCS0

1

23

-84

-

-

MCS4

1

23

-72

-

-

MCS7

1

23

-65

-

-

MCS8

1

22

-62

-

-

MCS9

1

22

-60

-

-

MCS0

2

23

-81

-

-

MCS4

2

23

-69

-

-

MCS7

2

23

-62

-

-

MCS8

2

22

-59

-

-

MCS9

2

22

-57

-

-

MCS0

3

23

-80

-

-

MCS4

3

23

-68

-

-

MCS7

3

23

-61

-

-

MCS8

3

22

-58

-

-

MCS9

3

22

-55

-

-

MCS0

4

23

-77

-

-

MCS4

4

23

-66

-

-

MCS7

4

23

-59

-

-

MCS8

4

22

-56

-

-

MCS9

4

22

-54

-

-

802.11ac VHT160

MCS0

1

23

-84

-

-

MCS4

1

23

-72

-

-

MCS7

1

23

-64

-

-

MCS8

1

21

-60

-

-

MCS9

1

21

-59

-

-

MCS0

2

23

-85

-

-

MCS4

2

23

-70

-

-

MCS7

2

23

-62

-

-

MCS8

2

21

-58

-

-

MCS9

2

21

-57

-

-

MCS0

3

23

-85

-

-

MCS4

3

23

-68

-

-

MCS7

3

23

-60

-

-

MCS8

3

21

-56

-

-

MCS9

3

21

-55

-

-

MCS0

4

23

-85

-

-

MCS4

4

23

-66

-

-

MCS7

4

23

-58

-

-

MCS8

4

21

-54

-

-

MCS9

4

21

-53

-

-

802.11ax VHT20

MCS0

1

23

-94

23

-93

MCS4

1

23

-81

23

-81

MCS7

1

23

-75

23

-74

MCS8

1

22

-71

21

-70

MCS9

1

22

-69

21

-69

MCS10

1

21

-65

20

-64

MCS11

1

21

-64

20

-62

MCS0

2

23

-91

23

-90

MCS4

2

23

-78

23

-78

MCS7

2

23

-72

23

-72

MCS8

2

22

-68

21

-68

MCS9

2

22

-66

21

-66

MCS10

2

21

-63

20

-62

MCS11

2

21

-61

20

-59

MCS0

3

23

-90

23

-88

MCS4

3

23

-77

23

-76

MCS7

3

23

-71

23

-70

MCS8

3

22

-67

21

-66

MCS9

3

22

-65

21

-65

MCS10

3

21

-62

20

-60

MCS11

3

21

-60

20

-58

MCS0

4

23

-87

23

-86

MCS4

4

23

-75

23

-75

MCS7

4

23

-69

23

-69

MCS8

4

22

-65

21

-65

MCS9

4

22

-63

21

-63

MCS10

4

21

-60

20

-59

MCS11

4

21

-59

20

-57

802.11ax VHT40

MCS0

1

23

-92

23

-91

MCS4

1

23

-79

23

-79

MCS7

1

23

-72

23

-72

MCS8

1

22

-68

21

-68

MCS9

1

22

-66

21

-66

MCS10

1

21

-63

20

-62

MCS11

1

21

-60

20

-60

MCS0

2

23

-89

23

-87

MCS4

2

23

-76

23

-76

MCS7

2

23

-69

23

-69

MCS8

2

22

-65

21

-65

MCS9

2

22

-63

21

-63

MCS10

2

21

-60

20

-59

MCS11

2

21

-57

20

-57

MCS0

3

23

-88

23

-85

MCS4

3

23

-75

23

-74

MCS7

3

23

-68

23

-67

MCS8

3

22

-64

21

-63

MCS9

3

22

-62

21

-61

MCS10

3

21

-59

20

-58

MCS11

3

21

-56

20

-55

MCS0

4

23

-86

23

-83

MCS4

4

23

-73

23

-73

MCS7

4

23

-66

23

-66

MCS8

4

22

-62

21

-62
