Exemplo de configuração do VM-FEX com Hyper-V

Introduction

Este documento no nível do iniciante descreve as configurações mínimas necessárias para configurar o Cisco Virtual Machine Fabric Extender (VM-FEX) com Hyper-V no Windows Server 2012 com o Unified Computing System (UCS) Release 2.1. Ele não explica todas as opções em detalhes. Consulte o Guia de Configuração da GUI do Cisco UCS Manager VM-FEX para Hyper-V, Release 2.1 para obter mais informações.

Para configurar o VM-FEX com Hyper-V no UCS versão 2.2, consulte o Guia de Configuração GUI do Cisco UCS Manager VM-FEX para Hyper-V, versão 2.2.

Prerequisites

Requirements

A Cisco recomenda que você tenha um conhecimento funcional destes tópicos:

• Cisco UCS e UCS Manager (UCSM)
• Windows Server 2012 e Hyper-V versão 3.0

Componentes Utilizados

Estes são os pré-requisitos mínimos necessários para configurar o VM-FEX com Hyper-V:

• UCS versão 2.1(1a) ou posterior
• Servidor que contém um Adaptador Cisco VIC
• Windows Server 2012 ou posterior

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Informações de Apoio

VM-FEX

A tecnologia Cisco VM-FEX permite estender a matriz de comutação para o nível da máquina virtual. A comutação baseada em software regular feita na camada do hipervisor para a máquina virtual é ignorada e a comutação é executada diretamente na interconexão de estrutura. O VM-FEX é implementado em um ambiente Windows Hyper-V com o uso das tecnologias Single Root I/O Virtualization (SR-IOV) e Intel Virtualization Technology for Directed I/O (VT-d).

SR-IOV

O SR-IOV permite que várias máquinas virtuais (VMs) compartilhem um único adaptador de rede PCIe (Peripheral Component Interconnect Express) dentro de um host. O SR-IOV define estas funções:

• Função física (PF) - PFs são funções completas de PCIe que incluem os recursos de SR-IOV. Eles aparecem como vNICs (Virtual Network Interface Controllers, Controladores de Interface de Rede Virtual) estáticos no UCS.
• Função virtual (VF) - VFs são funções de PCIe leves que ajudam na transferência de dados. Um VF é derivado de um VF e gerenciado por ele.

Configurar

1. Crie uma política de conexão vNIC dinâmica.

   • Navegue para LAN > Políticas.
   • Crie uma política de conexão vNIC dinâmica com o número necessário de vNICs dinâmicas (VF).
   • Use a política de adaptador predefinida do Windows.








2. Crie um perfil de serviço a ser usado para o VM-FEX.

   • Crie um perfil de serviço a partir de Servidores > Perfis de serviço. Escolha a opção Create Service Profile (expert).
   • Quando você cria as vNICs estáticas (PF):

     • Escolha a política predefinida do adaptador SRIOV.
     • Escolha a política de conexão vNIC dinâmica que você criou na Etapa 1.








   • Escolha a política predefinida do BIOS SRIOV. Esta etapa obrigatória ativa estas configurações nas configurações do BIOS:

     • Tecnologia de virtualização (VT) e Acesso direto ao cache habilitado em Avançado > Processador.
     • Interrupt Remap e VT para E/S direcionada habilitados em Advanced > Intel Directed IO (Avançado > E/S dirigido da Intel).








3. Crie um perfil de porta, um cluster e um cliente de perfil de porta.

   • Navegue até VM > Port Profiles.
   • Crie um perfil de porta. Isso define a configuração da porta que se conecta à VM.








   • Crie um cluster separado para ser usado com o Hyper-V (etapa recomendada).







   • Associe os perfis de porta necessários a este cluster.

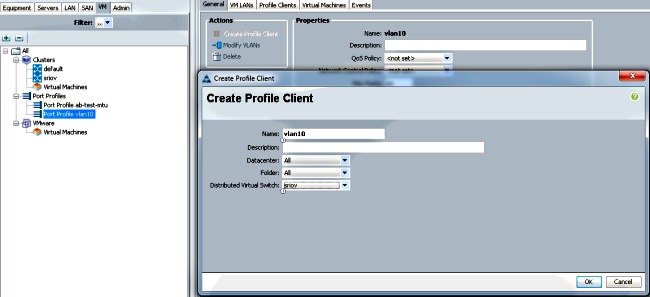

     • Clique com o botão direito do mouse no perfil de porta e escolha Criar cliente de perfil.
     • Escolha o cluster que você criou para o Distributed Virtual Switch. O perfil de porta é exibido sob o cluster.














4. Instale os drivers do switch PF, VF e VM-FEX.

   • No host Windows 2012, instale os drivers PF e a extensão de switching VM-FEX.
   • Baixe o pacote de drivers da série B. Use o arquivo CSCO_VIO_INSTALLER_version.msi para esse fim. Por exemplo, com o pacote de drivers 2.1(1a), procure CSCO_VIO_INSTALLER_64_2.0.24.msi em /Windows/Installers/Cisco/<adaptador>/W2k12/x64.
   • Execute o arquivo como um administrador e instale a extensão de encaminhamento VIC Ethernet e VIC VMFex.








   • Use o mesmo arquivo msi na VM e instale o driver VIC VMNic Ethernet.








5. Crie o Switch Virtual com o gerenciador Hyper-V.

   • No host Windows 2012, crie um switch virtual com o gerenciador do Virtual Switch. Esse switch é usado para SR-IOV.
   • Ao criar o switch, escolha Habilitar virtualização de E/S de raiz única (SR-IOV). Essa configuração só é ativada quando você cria o switch virtual.








   • Na seção Extensions, ative a extensão de encaminhamento do Cisco VMFex Switch.








   • Conecte o adaptador de rede da VM que estará no VM-FEX a esse switch virtual recém-criado. Além disso, na seção Aceleração de hardware, marque a caixa de seleção Habilitar SR-IOV.








6. Instale o utilitário de perfil de porta e o snap-in de gerenciamento de perfil de porta.

   • Instale o utilitário de perfil de porta VM-FEX no host Hyper-V.
   • Como opção, você pode instalar o gerenciador de perfil de porta também. Este é essencialmente um snap-in do Microsoft Management Console (MMC). Ele pode ser instalado em qualquer máquina que possa se comunicar com o UCS Manager e o host Hyper-V. Use o MS Powershell ou o snap-in de gerenciamento de perfil de porta para adicionar NICs VM aos perfis de porta VM-FEX.


     Note: Neste documento, somente a opção snap-in de gerenciamento de perfil de porta é explicada.

   • Atualmente, esses arquivos estão disponíveis no site Cisco Developer Network. Baixe as ferramentas VM-FEX para desenvolvimento do Unified Computing UCS Manager Developer Center.
   • O pacote zip contém um arquivo chamado VMFEX_TOOLS_64_2.0.18.msi. Execute-o como um administrador e instale as ferramentas necessárias. A instalação do utilitário de perfil de porta requer uma reinicialização do host.








7. Conecte a VM ao VM-FEX (com o snap-in de gerenciamento de perfil de porta aqui).

   • Abra o Cisco Vmfex Port-Profile Manager do atalho na área de trabalho ou em \Arquivos de programas\Cisco Systems\VIO Software\Utilities\Ethernet Utilities\Vmfex Utilities\Snapin também.
   • Para anexá-lo ao UCSM, clique em Adicionar UCSM e insira o endereço IP, nome de usuário e senha. Depois de adicionado, ele lista os clusters disponíveis e os perfis de porta em cada cluster.








   • Adicione o host Hyper-V com Add Host, o que lhe dá a opção de adicionar um computador local ou um computador remoto.

     • Quando você adiciona um computador remoto, o nome do host pode ser usado se a máquina que executa o snap-in gerenciador de perfil de porta e o host Hyper-V estiverem no mesmo domínio.
     • Caso contrário, adicione-o com o endereço IP. As credenciais inseridas aqui devem estar na forma de username@domain para usuários de domínio e hostname\user para usuários locais.
     • Depois de adicionados, todos os switches virtuais com SR-IOV habilitado no host também são exibidos.








   • Conecte o perfil de porta a um cluster com a opção Anexar ao cluster. Depois de anexado, o nome do cluster é exibido ao lado do nome do perfil da porta. O nome do cluster não é exibido no caso do cluster padrão.








   • Para anexar uma VM, selecione a VM (VM NIC) exibida no painel do meio e clique em Anexar/Modificar perfil de porta. Os perfis de porta disponíveis no cluster são exibidos. Escolha o perfil de porta apropriado.








   • Depois de adicionada, a tela muda de Vermelho para Verde para Adaptador de rede. Além disso, a VM é mostrada como anexada na GUI do UCSM.










Verificar

No momento, não há procedimento de verificação disponível para esta configuração.

Troubleshoot

Aqui está uma lista de problemas comuns encontrados ao configurar o VM-FEX com Hyper-V:

• O switch virtual não aparece quando você adiciona o host com o snap-in de gerenciamento de perfil de porta: SR-IOV não está habilitado para o switch virtual dentro do Hyper-V.
• O nome do cluster não é exibido ao lado do switch virtual depois que você o adiciona ao cluster: Se o nome do cluster tiver mais de 38 caracteres (incluindo hífen), a ID de bug da Cisco CSCue71661 pode causar esse problema.
• Você não pode adicionar UCSM com o snap-in de gerenciamento: Verifique se o UCSM pode ser acessado pelo cliente snap-in e se o HTTPS está habilitado no UCS. Você pode verificar isso na GUI em Admin > Communication Management > Communication Services.
