Introdução

Este documento descreve como solucionar problemas com a detecção de encaminhamento bidirecional (BFD) no Cisco IOS® XE.

Pré-requisitos

Requisitos

Não existem requisitos específicos para este documento.

Componentes Utilizados

Este documento não é restrito a versões de software ou hardware específicas.

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Visão geral do BFD

A Detecção de Encaminhamento Bidirecional (BFD - Bidirectional Forwarding Detection) é um protocolo de detecção projetado para fornecer tempos rápidos de detecção de falhas de caminho de encaminhamento para todos os tipos de mídia, encapsulamentos, topologias e protocolos de roteamento. Além da detecção rápida de falhas de caminho de encaminhamento, o BFD oferece um método consistente de detecção de falhas para administradores de rede. Como o administrador de rede pode usar o BFD para detectar falhas de caminho de encaminhamento em uma taxa uniforme, em vez de taxas variáveis para diferentes mecanismos de saudação de protocolo de roteamento, os perfis e planos de rede são mais fáceis e o tempo de reconvergência é consistente e previsível.

Um par de sistemas transmite pacotes BFD periodicamente sobre cada caminho entre os dois sistemas e, se um sistema interrompe o recebimento de pacotes BFD por tempo suficiente, presume-se que algum componente nesse caminho bidirecional específico para o sistema vizinho falhou. Em algumas condições, os sistemas podem negociar o não envio de pacotes BFD periódicos para reduzir a sobrecarga. A redução do número e da frequência de atualizações pode, no entanto, afetar a sensibilidade da BFD.

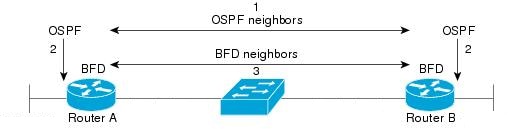

A imagem mostra o estabelecimento de BFD em uma rede simples com dois roteadores configurados para OSPF e BFD. Quando o OSPF descobre um vizinho (1), ele envia uma solicitação ao processo BFD local para iniciar uma sessão de vizinho BFD com o roteador vizinho OSPF (2). A sessão vizinha de BFD com o roteador vizinho OSPF é estabelecida (3). A mesma progressão é usada com outros protocolos de roteamento quando o BFD é ativado.

Basic BFD

Modos de operação da BFD

Modo de Eco BFD - O modo de eco é ativado por padrão e funciona com BFD assíncrono. Ele pode ser desativado em um lado para ser executado com assimetria ou em ambos os lados de uma vizinhança. Os pacotes de eco são enviados pelo mecanismo de encaminhamento e encaminhados de volta ao longo do mesmo caminho. Um pacote de eco é definido com um endereço de origem e destino da própria interface e uma porta UDP de destino de 3785. O vizinho reflete o eco de volta para o originador, o que minimiza sua carga de processo do pacote e aumenta a sensibilidade possível do BFD. Em geral, os ecos não são encaminhados para o plano de controle do vizinho, a fim de reduzir atrasos e carga de CPU.

Modo assíncrono BFD - O modo assíncrono rastreia a disponibilidade do vizinho pela troca de pacotes de controle entre os dois vizinhos, o que requer a configuração estática do BFD em ambos os lados.

Solucionar problemas de BFD

BFD para baixo

As mensagens de log de inatividade do BFD são cruciais para o isolamento de uma sessão inativa. Há várias causas diferentes que podem ser vistas:

TEMPORIZADOR DE DETECÇÃO EXPIRADO - O roteador não recebe mais tráfego de manutenção de atividade BFD e expira.

FALHA DE ECO - O roteador não recebe mais seus ecos BFD do outro lado.

RX DOWN - O roteador recebe notificação de seu vizinho de que foi desativado.

RX ADMINDOWN - O BFD foi desabilitado no dispositivo vizinho.

*Mar 31 19:35:51.809: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4111 handle:3,is going Down Reason: RX DOWN
*Mar 31 19:35:51.811: %BGP-5-NBR_RESET: Neighbor 10.1.1.2 reset (BFD adjacency down)
*Mar 31 19:35:51.812: %BGP-5-ADJCHANGE: neighbor 10.1.1.2 Down BFD adjacency down
*Mar 31 19:35:51.813: %BGP_SESSION-5-ADJCHANGE: neighbor 10.1.1.2 IPv4 Unicast topology base removed from session  BFD adjacency down
*Mar 31 19:35:51.813: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4111 neigh proc:BGP, handle:3 active


*Mar 31 19:36:33.377: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4113 handle:1,is going Down Reason: ECHO FAILURE
*Mar 31 19:36:33.380: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4113 neigh proc:OSPF, handle:1 active
*Mar 31 19:36:33.381: %OSPF-5-ADJCHG: Process 1, Nbr 10.30.30.30 on GigabitEthernet3 from FULL to DOWN, Neighbor Down: BFD node down


*Mar 31 19:35:59.483: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4110 handle:2,is going Down Reason: RX ADMINDOWN
*Mar 31 19:36:02.220: %BFD-6-BFD_SESS_CREATED: BFD-SYSLOG: bfd_session_created, neigh 10.1.1.2 proc:BGP, idb:GigabitEthernet1 handle:3 act

Após a confirmação do motivo pelo qual a sessão BFD foi interrompida e o direcionamento do problema, você pode começar a isolar as possíveis causas:

Falha de mídia unidirecional
Alterações de configuração
BFD bloqueado no caminho
Falhas de CPU ou encaminhamento em um dispositivo

Flaps de vizinhos BFD

Flaps de vizinhos devido à perda de pacotes

Os flaps frequentes de BFD podem geralmente ser causados por um link com perdas que faz com que os pacotes de controle de BFD ou ecos sejam perdidos. Se houver vários motivos diferentes de inatividade da sessão, isso seria mais indicativo de perda de pacotes.

*Apr  4 17:18:25.931: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4097 handle:1,is going Down Reason: RX DOWN
*Apr  4 17:18:25.933: %BGP-5-NBR_RESET: Neighbor 10.1.1.2 reset (BFD adjacency down)
*Apr  4 17:18:25.934: %BGP-5-ADJCHANGE: neighbor 10.1.1.2 Down BFD adjacency down
*Apr  4 17:18:25.934: %BGP_SESSION-5-ADJCHANGE: neighbor 10.1.1.2 IPv4 Unicast topology base removed from session  BFD adjacency down
*Apr  4 17:18:25.934: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4097 neigh proc:BGP, handle:1 active
*Apr  4 17:18:27.828: %BFDFSM-6-BFD_SESS_UP: BFD-SYSLOG: BFD session ld:4097 handle:1 is going UP
*Apr  4 17:18:32.304: %BFD-6-BFD_SESS_CREATED: BFD-SYSLOG: bfd_session_created, neigh 10.1.1.2 proc:BGP, idb:GigabitEthernet1 handle:1 act
*Apr  4 17:18:32.304: %BGP-5-ADJCHANGE: neighbor 10.1.1.2 Up
*Apr  4 17:18:34.005: %BFDFSM-6-BFD_SESS_UP: BFD-SYSLOG: BFD session ld:4100 handle:1 is going UP
*Apr  4 17:18:34.418: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4100 handle:1,is going Down Reason: ECHO FAILURE
*Apr  4 17:18:34.420: %BGP-5-NBR_RESET: Neighbor 10.1.1.2 reset (BFD adjacency down)
*Apr  4 17:18:34.422: %BGP-5-ADJCHANGE: neighbor 10.1.1.2 Down BFD adjacency down
*Apr  4 17:18:34.422: %BGP_SESSION-5-ADJCHANGE: neighbor 10.1.1.2 IPv4 Unicast topology base removed from session  BFD adjacency down
*Apr  4 17:18:34.422: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4100 neigh proc:BGP, handle:1 active
*Apr  4 17:18:42.529: %BFD-6-BFD_SESS_CREATED: BFD-SYSLOG: bfd_session_created, neigh 10.1.1.2 proc:BGP, idb:GigabitEthernet1 handle:1 act
*Apr  4 17:18:42.529: %BGP-5-ADJCHANGE: neighbor 10.1.1.2 Up
*Apr  4 17:18:43.173: %BFDFSM-6-BFD_SESS_UP: BFD-SYSLOG: BFD session ld:4100 handle:1 is going UP

Para isolar a perda de pacotes, é útil fazer uma captura de pacote incorporada da interface envolvida. Os comandos básicos são:

monitor capture <name> interface <interface> <in|out|both>
monitor capture <name> match ipv4 protocol udp any any eq <3784|3785>

Você também pode filtrar com uma lista de acesso para corresponder tanto o controle BFD quanto os pacotes de eco.

config t
ip access-list extended <ACLname>
permit udp any any eq 3784
permit udp any any eq 3785
fim
monitor capture <name> interface <interface> <in|out|both>
monitor capture <name> access-list <ACLname>

Neste exemplo, as capturas na interface de entrada mostram que os pacotes de controle BFD são recebidos consistentemente, mas os ecos são intermitentes. Dos timestamps de 5 segundos a 15 segundos, não há pacotes de eco para o sistema local 10.1.1.1 visto como retornado. Isso indicaria que há perda do roteador BFD em direção ao seu vizinho.

BFDrouter#show run | section access-list extended
ip access-list extended BFDcap
 10 permit udp any any eq 3784
 20 permit udp any any eq 3785
BFDrouter#mon cap BFD interface Gi1 in
BFDrouter#mon cap BFD access-list BFDcap
BFDrouter#mon cap BFD start
Started capture point : BFD
BFDrouter#mon cap BFD stop
Stopped capture point : BFD
BFDrouter#show mon cap BFD buffer brief
 ----------------------------------------------------------------------------
 #   size   timestamp     source	     destination      dscp    protocol
 ----------------------------------------------------------------------------
...
 212   54    4.694016   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 213   54    4.733016   10.1.1.2         ->  10.1.1.2         48 CS6  UDP
 214   54    4.735014   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 215   54    4.789012   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 216   54    4.808009   10.1.1.2         ->  10.1.1.2         48 CS6  UDP
 217   54    4.838006   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 218   66    4.857002   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 219   66    5.712021   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 220   66    6.593963   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 221   66    7.570970   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 222   66    8.568971   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 223   66    9.354977   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 224   66   10.250979   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 225   66   11.154991   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 226   66   11.950000   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 227   66   12.925007   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 228   66   13.687013   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 229   66   14.552965   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 230   66   15.537967   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 231   66   15.641965   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 232   66   15.656964   10.1.1.2         ->  10.1.1.1         48 CS6  UDP
 233   54   15.683015   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 234   54   15.702011   10.1.1.2         ->  10.1.1.2         48 CS6  UDP
 235   54   15.731017   10.1.1.1         ->  10.1.1.1         48 CS6  UDP
 236   54   15.752012   10.1.1.2         ->  10.1.1.2         48 CS6  UDP

Flaps de Vizinhos Devido a Parâmetros Definidos Muito Baixos

Em links de velocidade mais baixa, é importante ter em mente os parâmetros BFD apropriados. Os valores de intervalo e de recebimento mínimo são definidos em milissegundos. Se o atraso entre vizinhos estiver dentro ou perto desses valores, os atrasos normais causados pelas condições de tráfego acionam flaps de BFD. Por exemplo, se o atraso fim-a-fim normal entre vizinhos for de 100 ms e o intervalo BFD for definido como o mínimo de 50 ms com um multiplicador de 3, um único pacote BFD perdido disparará um evento de vizinho inativo, pois os próximos dois ainda estão em trânsito.

Você pode validar o atraso para o vizinho através de um ping simples entre os dois endereços IP vizinhos.

Além disso, os temporizadores mínimos suportados variam por plataforma e devem ser confirmados antes da configuração do BFD.

O BFD não falha quando o modo estrito não está configurado

É importante observar que quando o modo estrito BFD não está ativado, a ausência de uma sessão BFD não impede o estabelecimento do protocolo de roteamento associado.

Isso pode permitir a reconvergência em cenários indesejáveis. No exemplo, o BFD remove com êxito o BGP, mas como a comunicação TCP permanece bem-sucedida, o vizinho volta a ficar ativo.

*Mar 31 18:53:08.997: %BFDFSM-6-BFD_SESS_DOWN: BFD-SYSLOG: BFD session ld:4097 handle:1,is going Down Reason: DETECT TIMER EXPIRED
*Mar 31 18:53:08.999: %BGP-5-NBR_RESET: Neighbor 10.1.1.1 reset (BFD adjacency down)
*Mar 31 18:53:09.000: %BGP-5-ADJCHANGE: neighbor 10.1.1.1 Down BFD adjacency down
*Mar 31 18:53:09.000: %BGP_SESSION-5-ADJCHANGE: neighbor 10.1.1.1 IPv4 Unicast topology base removed from session  BFD adjacency down^Z
BGPpeer#
*Mar 31 18:53:09.000: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4097 neigh proc:BGP, handle:1 active
*Mar 31 18:53:10.044: %SYS-5-CONFIG_I: Configured from console by console
BGPpeer#
*Mar 31 18:53:15.245: %BFD-6-BFD_SESS_CREATED: BFD-SYSLOG: bfd_session_created, neigh 10.1.1.1 proc:BGP, idb:GigabitEthernet1 handle:1 act
*Mar 31 18:53:15.245: %BGP-5-ADJCHANGE: neighbor 10.1.1.1 Up
BGPpeer#show bfd neighbor

IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
10.1.1.1                             4097/0          Down      Down      Gi1

Como o BGP está ativado antes da vizinhança de BFD, a rede converge novamente. Se o BFD permanecer inativo, a única maneira de desativar o vizinho é quando o temporizador de espera de dois minutos expira, o que atrasa o failover.

*Mar 31 18:59:01.539: %BGP-3-NOTIFICATION: sent to neighbor 10.1.1.1 4/0 (hold time expired) 0 bytes
*Mar 31 18:59:01.540: %BGP-5-NBR_RESET: Neighbor 10.1.1.1 reset (BGP Notification sent)
*Mar 31 18:59:01.541: %BGP-5-ADJCHANGE: neighbor 10.1.1.1 Down BGP Notification sent
*Mar 31 18:59:01.541: %BGP_SESSION-5-ADJCHANGE: neighbor 10.1.1.1 IPv4 Unicast topology base removed from session  BGP Notification sent
*Mar 31 18:59:01.541: %BFD-6-BFD_SESS_DESTROYED: BFD-SYSLOG: bfd_session_destroyed,  ld:4097 neigh proc:BGP, handle:1 active

Comandos show úteis

Mostrar detalhes do vizinho BFD

Esse comando fornece detalhes dos vizinhos BFD configurados conforme descrito abaixo. Isso inclui todos os vizinhos, independentemente do estado atual.

BFDrouter#show bfd neighbor details

IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
10.1.1.2                             4104/4097       Up        Up        Gi1
Session state is UP and using echo function with 50 ms interval.
Session Host: Software
OurAddr: 10.1.1.1
Handle: 3
Local Diag: 0, Demand mode: 0, Poll bit: 0
MinTxInt: 1000000, MinRxInt: 1000000, Multiplier: 3
Received MinRxInt: 1000000, Received Multiplier: 3
Holddown (hits): 0(0), Hello (hits): 1000(36)
Rx Count: 38, Rx Interval (ms) min/max/avg: 2/1001/827 last: 493 ms ago
Tx Count: 39, Tx Interval (ms) min/max/avg: 4/988/809 last: 402 ms ago
Echo Rx Count: 534, Echo Rx Interval (ms) min/max/avg: 23/68/45 last: 26 ms ago
Echo Tx Count: 534, Echo Tx Interval (ms) min/max/avg: 39/63/45 last: 27 ms ago
Elapsed time watermarks: 0 0 (last: 0)
Registered protocols: BGP CEF
Uptime: 00:00:24
Last packet: Version: 1                  - Diagnostic: 0
             State bit: Up               - Demand bit: 0
             Poll bit: 0                 - Final bit: 0
             C bit: 0
             Multiplier: 3               - Length: 24
             My Discr.: 4097             - Your Discr.: 4104
             Min tx interval: 1000000    - Min rx interval: 1000000
             Min Echo interval: 50000

IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
10.2.2.2                             4102/4097       Up        Up        Gi2
Session state is UP and using echo function with 50 ms interval.
Session Host: Software
OurAddr: 10.2.2.1
Handle: 2
Local Diag: 0, Demand mode: 0, Poll bit: 0
MinTxInt: 1000000, MinRxInt: 1000000, Multiplier: 3
Received MinRxInt: 1000000, Received Multiplier: 3
Holddown (hits): 0(0), Hello (hits): 1000(2637)
Rx Count: 2639, Rx Interval (ms) min/max/avg: 3/1012/879 last: 10 ms ago
Tx Count: 2639, Tx Interval (ms) min/max/avg: 2/1006/879 last: 683 ms ago
Echo Rx Count: 51504, Echo Rx Interval (ms) min/max/avg: 1/98/45 last: 32 ms ago
Echo Tx Count: 51504, Echo Tx Interval (ms) min/max/avg: 39/98/45 last: 34 ms ago
Elapsed time watermarks: 0 0 (last: 0)
Registered protocols: EIGRP CEF
Uptime: 00:38:37
Last packet: Version: 1                  - Diagnostic: 0
             State bit: Up               - Demand bit: 0
             Poll bit: 0                 - Final bit: 0
             C bit: 0
             Multiplier: 3               - Length: 24
             My Discr.: 4097             - Your Discr.: 4102
             Min tx interval: 1000000    - Min rx interval: 1000000
             Min Echo interval: 50000

IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
10.3.3.2                             4100/4097       Up        Up        Gi3
Session state is UP and using echo function with 50 ms interval.
Session Host: Software
OurAddr: 10.3.3.1
Handle: 1
Local Diag: 0, Demand mode: 0, Poll bit: 0
MinTxInt: 1000000, MinRxInt: 1000000, Multiplier: 3
Received MinRxInt: 1000000, Received Multiplier: 3
Holddown (hits): 0(0), Hello (hits): 1000(10120)
Rx Count: 10137, Rx Interval (ms) min/max/avg: 1/2761/878 last: 816 ms ago
Tx Count: 10136, Tx Interval (ms) min/max/avg: 1/2645/877 last: 904 ms ago
Echo Rx Count: 197745, Echo Rx Interval (ms) min/max/avg: 1/4126/45 last: 15 ms ago
Echo Tx Count: 197745, Echo Tx Interval (ms) min/max/avg: 39/4227/45 last: 16 ms ago
Elapsed time watermarks: 0 0 (last: 0)
Registered protocols: CEF OSPF
Uptime: 00:38:39
Last packet: Version: 1                  - Diagnostic: 0
             State bit: Up               - Demand bit: 0
             Poll bit: 0                 - Final bit: 0
             C bit: 0
             Multiplier: 3               - Length: 24
             My Discr.: 4097             - Your Discr.: 4100
             Min tx interval: 1000000    - Min rx interval: 1000000
             Min Echo interval: 50000

Campos-chave:

Host da sessão	Este campo especifica se a sessão está hospedada no software ou descarregada no hardware. O descarregamento de hardware está disponível em algumas plataformas para evitar a instabilidade do BFD devido ao congestionamento da CPU.
MinTxInt/MinRxInt/Multiplicador	Os valores locais para intervalos mínimos de transmissão e recepção e multiplicador
MinRxInt recebido/Multiplicador recebido	Os valores de par para o intervalo mínimo de recebimento e o multiplicador
Contagem Rx/Tx	Contadores dos pacotes BFD enviados e recebidos
Contagem Rx/Tx De Eco	Contadores para ecos BFD enviados e recebidos
Protocolos registrados	Protocolo de roteamento usado pela sessão BFD
Tempo de atividade	Tempo de atividade da sessão
LD/RD	Discriminador local e Discriminador remoto para a sessão
RH/RS	Ouvido remoto e estado remoto

Mostrar resumo de BFD

O comando show bfd summary fornece várias saídas rápidas dos protocolos de cliente ativos, sessões de protocolo IP ou sessões BFD hospedadas em hardware vs software. Essas informações são úteis quando o resultado de todos os detalhes é longo e difícil de controlar.

BFDrouter#show bfd summary client

Client              Session          Up          Down
BGP                       1           1             0
EIGRP                     1           1             0
OSPF                      1           1             0
CEF                       3           3             0

Total                     3           3             0
BFDrouter#show bfd summary session

Protocol            Session          Up          Down
IPV4                      3           3             0

Total                     3           3             0

BFDrouter#show bfd summary host

Host              Session          Up          Down
Software                  3           3             0
Hardware                  0           0             0

Total                     3           3             0

Mostrar quedas de BFD

Esse comando mostra os pacotes BFD descartados no dispositivo local e o motivo. Se os descartes locais forem incrementados, isso poderá fazer com que as sessões oscilem.

BFDrouter#show bfd drops
BFD Drop Statistics
                        IPV4    IPV6    IPV4-M  IPV6-M  MPLS_PW MPLS_TP_LSP MPLS_TE_GAL_LSP MPLS_TE_SR_LSP POCH_IPV4
Invalid TTL             0        0       0       0       0       0              0                   0           0
BFD Not Configured      0        0       0       0       0       0              0                   0           0
No BFD Adjacency        12       0       0       0       0       0              0                   0           0
Invalid Header Bits     0        0       0       0       0       0              0                   0           0
Invalid Discriminator   3        0       0       0       0       0              0                   0           0
Session AdminDown       2222     0       0       0       0       0              0                   0           0
Authen invalid BFD ver  0        0       0       0       0       0              0                   0           0
Authen invalid len      0        0       0       0       0       0              0                   0           0
Authen invalid seq      0        0       0       0       0       0              0                   0           0
Authen failed           0        0       0       0       0       0              0                   0           0
Dampenend Down          0        0       0       0       0       0              0                   0           0
SBFD Srcip Invalid      0        0       0       0       0       0              0                   0           0
Invalid SBFD_SPORT      0        0       0       0       0       0              0                   0           0
Source Port not valid   0        0       0       0       0       0              0                   0           0

Mostrar histórico de vizinhos BFD

Esse comando mostra logs BFD recentes para cada vizinho, juntamente com seu estado atual.

BFDrouter#  show bfd neighbors history

IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
10.1.1.2                             4101/4097       Down      Init      Gi1
History information:
[Apr  4 15:56:21.346] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:20.527] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:19.552] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:18.776] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:17.823] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:16.816] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:15.886] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:14.920] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:14.023] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:13.060] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:12.183] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:11.389] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:10.600] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:09.603] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:08.750] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:07.808] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:06.825] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:05.877] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
[Apr  4 15:56:04.917] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT
[Apr  4 15:56:03.920] Event: V1 FSM ld:4101 handle:3 event:RX DOWN state:INIT

10.2.2.2                              104/4097       Up        Up        Gi2
History information:
[Apr  4 15:10:41.820] Event: V1 FSM ld:104 handle:1 event:RX UP state:UP
[Apr  4 15:10:41.803] Event: V1 FSM ld:104 handle:1 event:RX UP state:UP
[Apr  4 15:10:41.784] Event: V1 FSM ld:104 handle:1 event:RX UP state:UP
[Apr  4 15:10:41.770] Event: notify client(CEF) IP:10.2.2.2, ld:104, handle:1, event:UP,
[Apr  4 15:10:41.770] Event: notify client(EIGRP) IP:10.2.2.2, ld:104, handle:1, event:UP,
[Apr  4 15:10:41.770] Event: notify client(CEF) IP:10.2.2.2, ld:104, handle:1, event:UP,
[Apr  4 15:10:41.770] Event: resetting timestamps ld:104 handle:1
[Apr  4 15:10:41.768] Event: V1 FSM ld:104 handle:1 event:RX INIT state:DOWN
[Apr  4 15:10:41.751] Event: V1 FSM ld:104 handle:1 event:Session create state:DOWN
[Apr  4 15:10:41.751]
 bfd_session_created, proc:EIGRP, idb:GigabitEthernet2 handle:1 act

10.3.3.2                             4198/4097       Up        Up        Gi3
History information:
IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
[Apr  4 15:26:01.779] Event: notify client(CEF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
[Apr  4 15:26:01.779] Event: notify client(OSPF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
[Apr  4 15:26:01.778] Event: V1 FSM ld:4198 handle:2 event:RX UP state:UP
[Apr  4 15:26:01.777] Event: notify client(OSPF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
[Apr  4 15:26:01.777] Event: V1 FSM ld:4198 handle:2 event:RX INIT state:DOWN
[Apr  4 15:26:01.776] Event: V1 FSM ld:4198 handle:2 event:Session create state:ADMIN DOWN
[Apr  4 15:25:59.309] Event:
 bfd_session_destroyed, proc:CEF, handle:2 act
[Apr  4 15:25:59.309] Event: V1 FSM ld:4198 handle:2 event:Session delete state:UP
[Apr  4 15:25:59.308] Event:
 bfd_session_destroyed, proc:OSPF, handle:2 act
[Apr  4 15:22:48.912] Event: V1 FSM ld:4198 handle:2 event:RX UP state:UP
[Apr  4 15:22:48.911] Event: notify client(CEF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
[Apr  4 15:22:48.911] Event: notify client(OSPF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
[Apr  4 15:22:48.911] Event: notify client(CEF) IP:10.3.3.2, ld:4198, handle:2, event:UP,
IPv4 Sessions
NeighAddr                              LD/RD         RH/RS     State     Int
[Apr  4 15:22:48.911] Event: V1 FSM ld:4198 handle:2 event:RX INIT state:DOWN
[Apr  4 15:22:48.910] Event: V1 FSM ld:4198 handle:2 event:Session create state:DOWN
[Apr  4 15:22:48.909]
 bfd_session_created, proc:OSPF, idb:GigabitEthernet3 handle:2 act

Informações Relacionadas

Referência BFD do Cisco IOS

Guia de configuração de BFD, Cisco IOS XE 17.x

IETF RFC 5880 para BFD

Histórico de revisões

Revisão	Data de publicação	Comentários
1.0	06-Apr-2023	Versão inicial

Colaborado por engenheiros da Cisco

Jarrod Best
Engenheiro do Cisco TAC

Identificar e Solucionar Problemas de Detecção de Encaminhamento Bidirecional no Cisco IOS XE

Opções de download

Linguagem imparcial

Sobre esta tradução

Contents

Introdução

Pré-requisitos

Requisitos

Componentes Utilizados

Visão geral do BFD

Modos de operação da BFD

Solucionar problemas de BFD

BFD para baixo

Flaps de vizinhos BFD

Flaps de vizinhos devido à perda de pacotes

Flaps de Vizinhos Devido a Parâmetros Definidos Muito Baixos

O BFD não falha quando o modo estrito não está configurado

Comandos show úteis

Mostrar detalhes do vizinho BFD

Mostrar resumo de BFD

Mostrar quedas de BFD

Mostrar histórico de vizinhos BFD

Informações Relacionadas

Histórico de revisões

Colaborado por engenheiros da Cisco

Este documento lhe foi útil?

Contate a Cisco

Este documento se refere a estes produtos
