URWB configureren op de Catalyst 9800 voor Point-to-Point-implementatie

Inleiding

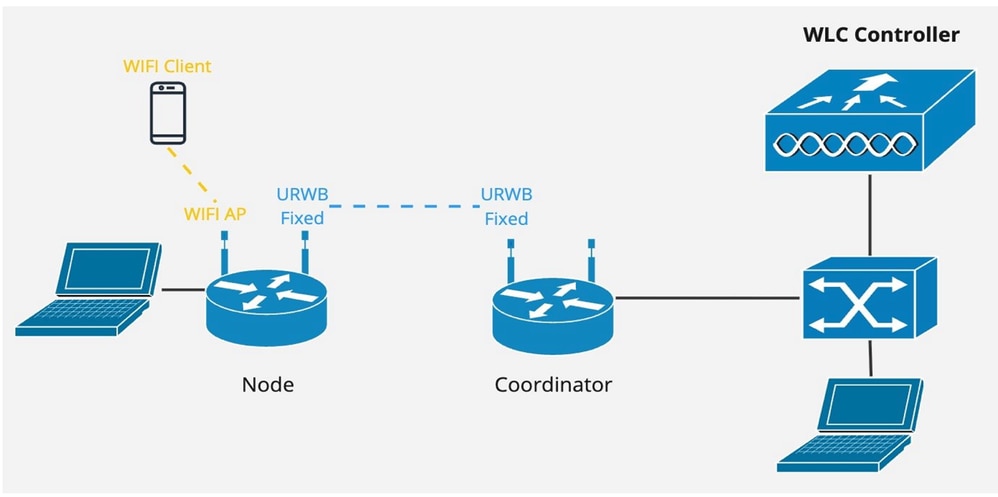

Dit document beschrijft de configuratie voor een P2P-implementatie met een toegangspunt dat URWB ondersteunt en is gekoppeld aan een WLC uit de Catalyst 9800-reeks.

Achtergrondinformatie

Acroniemen en initialismen

Punt-naar-punt (P2P)

Toegangspunt (AP)

Ultrabetrouwbare draadloze backhaul (URWB)

Draadloze LAN-controller (WLC)

Nieuwe voorwaarden voor URWB in Catalyst 9800

Voor gebruikers die bekend zijn met standalone URWB-implementaties, zijn deze termen geïntroduceerd of opnieuw gedefinieerd voor URWB op de Catalyst 9800 WLC, te beginnen met softwareversie 17.18.1:

Ondersteunde topologieën

URWB ondersteunt deze implementatietopologieën:

• Fixed Mesh: In deze topologie zijn meerdere knooppunten met elkaar verbonden, waardoor gegevens dynamisch kunnen worden gerouteerd via het meest efficiënte pad. Dit is ideaal voor grote industriële locaties of campussen die redundantie en zelfherstellende mogelijkheden vereisen.
• Point-to-Multipoint (P2MP): Een enkele centrale node die verbinding maakt met meerdere externe nodes. Dit komt vaak voor in scenario's zoals draadloze backhaul voor verschillende veldapparaten of edge-netwerken die verbinding maken met een centrale hub.
• Mobiliteit: deze topologie ondersteunt connectiviteit voor bewegende bedrijfsmiddelen zoals voertuigen of robots. Het is essentieel voor use cases die continue communicatie met lage latentie vereisen terwijl ze in beweging zijn.

URWB Point-to-Point-configuratie van de Catalyst 9800 Controller CLI

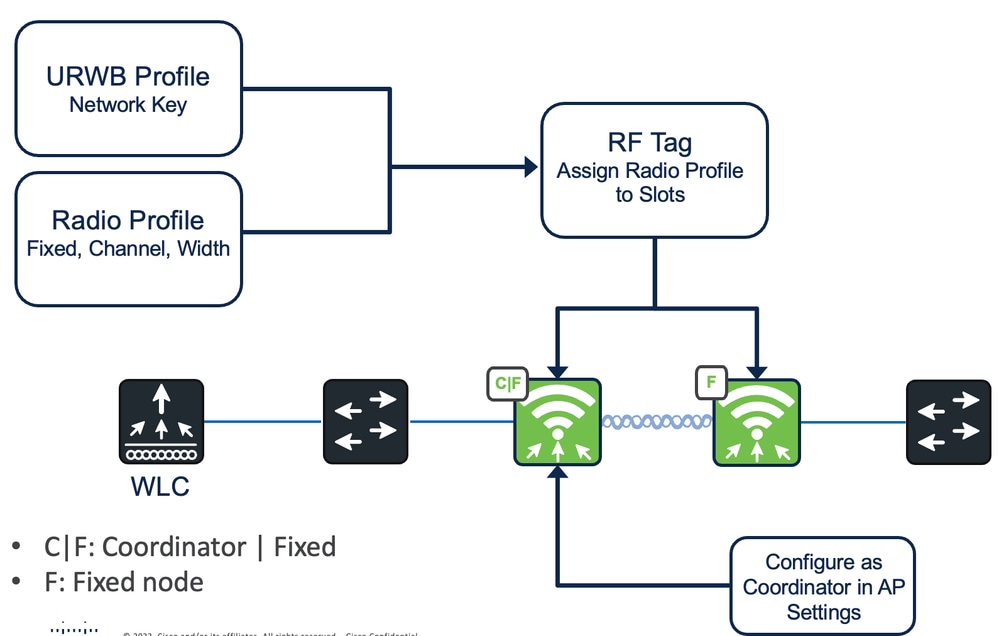

Op hoog niveau zijn drie stappen vereist voor de implementatie:

1. Een toegangspunt (AP) dat URWB ondersteunt, moet worden gekoppeld aan de Catalyst 9800 WLC.
2. Pas de benodigde configuratie toe op de toegangspunten.
3. De toegangspunten in het netwerk implementeren.

Het toegangspunt vereist dat deze tags worden toegepast:

• Beleidstag: koppelt het gewenste WLAN- en draadloos beleidsprofiel aan elkaar. Deze tag wordt gebruikt voor radiosleuven voor draadloze service aan clients (als de configuratie zowel CAPWAP als URWB op hetzelfde toegangspunt nodig heeft)

Voorbeeld van tagconfiguratie voor beleid:

wlan lab_p2p 100 lab_p2p

      radio policy dot11 5ghz

      security wpa psk set-key ascii 0 hello4578965412

      no security wpa akm dot1x

      security wpa akm psk

      no shutdown


wireless profile policy lab_policy
      no shutdown


wireless tag policy policy_tag_lab

      wlan lab_p2p policy lab_policy

• Site-tag: koppelt het vereiste AP-profiel aan.

Voorbeeld sitetagconfiguratie:

wireless country US

ap profile lab-ap-profile

 country US

 description "Lab AP profile"

 mgmtuser username admin password 0 WWiot321! secret 0 WWiot321!

 ssh

wireless tag site default-site-tag

 ap-profile lab-ap-profile

• RF-tag: koppelt het vereiste URWB-profiel en het radioprofiel.

Voorbeeld URWB-profielconfiguratie:

wireless profile urwb p2p_test

 network-key key 0 Hello123456789

 no shutdown

Example Radio Profile Configuration:

wireless profile radio urwb_test

 urwb channel 5Ghz 60

 urwb cwidth 40MHz

 urwb role fixed

RF Tag Configuration (This associates both the URWB and the radio profile):

wireless tag rf curwb_rf_tag

 dot11 5ghz slot1 radio-profile urwb_test

 dot11 5ghz slot2 radio-profile urwb_test

 urwb-profile p2p_test

 Opmerking: in dit voorbeeld is aan beide 5 GHz-radiosleuven het URWB-profiel gekoppeld. Als voor de implementatie URWB en CAPWAP for Wireless nodig zijn, moeten de profielen dienovereenkomstig worden geconfigureerd en toegepast.

Ten slotte moeten deze tags worden toegepast op de toegangspunten:

ap 2416.1bf6.e308

 rf-tag curwb_rf_tag

 site-tag default-site-tag

 policy-tag policy_tag_lab

Coördinator AP

Bij een Point-to-Point (P2P)-implementatie moet het toegangspunt dat is aangesloten op het bekabelde netwerksegment, worden geconfigureerd als de coördinator. De coördinator (ook bekend als een Mesh End AP) is verantwoordelijk voor het verzamelen en verzenden van URWB-netwerkstatistieken naar de controller. Deze configuratie wordt toegepast met deze opdracht:

ap name  urwb mode coordinator

Met deze opdracht wordt de coördinatorrol toegewezen aan het opgegeven toegangspunt. Coördinator-toegangspunten dienen als toegangs- of uitgangspunten voor verkeer dat van of naar de bekabelde infrastructuur stroomt. Het toegangspunt moet opnieuw worden opgestart om de configuraties te kunnen synchroniseren en van kracht te laten worden.

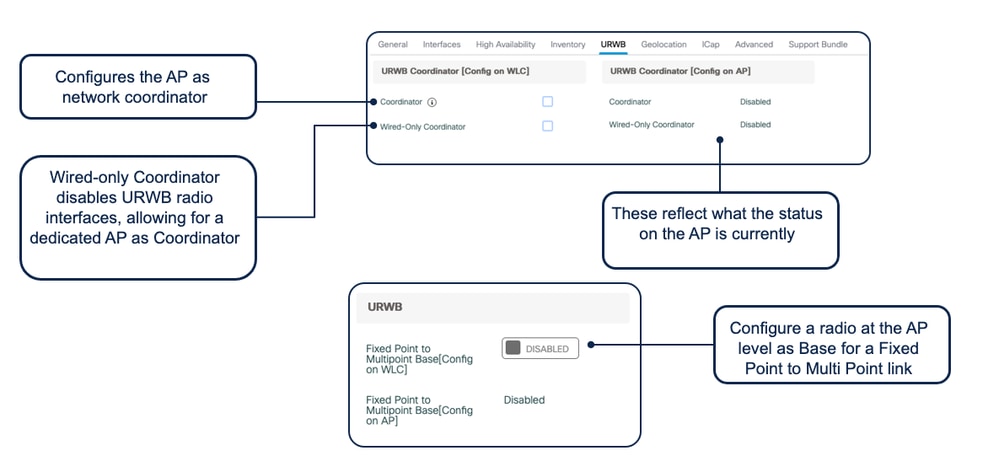

Vanaf de GUI (onder de AP)

CLI-opdrachten op de WLC

show ap name  urwb info

show ap name  dot11 5ghz slot <0|1|2> urwb detail

Debugs op de WLC

URWB exec debug:

Set platform software trace wncd chassis active R0 urwb-exec debug

URWB config debug:

Set platform software trace wncd chassis active R0 urwb-config debug

URWB database debug

Set platform software trace wncd chassis active R0 urwb-db debug

CLI-opdrachten op het toegangspunt:

Show urwb modeconfig

Show urwb mpls config

Show urwb dot11Radio <> config

Show urwb mesh route status

Show urwb eng-stats
