    Inleiding

    Dit document beschrijft hoe u Passive Verificatie kunt configureren via Firepower Threat Defense (FTD) via Firepower Apparator Manager (FDM) met Remote Access VPN-telefoons (RA VPN) met AnyConnect.

    Voorwaarden

    Vereisten

    Cisco raadt kennis van de volgende onderwerpen aan:

    • Firepower Apparaatbeheer.
    • Externe toegang VPN.
    • identiteitsbeleid.

    Gebruikte componenten

    De informatie in dit document is gebaseerd op de volgende software- en hardware-versies:

    • Firepower Threat Defense (FTD) versie 7.0
    • Cisco AnyConnect Secure Mobility Client versie 4.10
    • Active Directory (AD)

    De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk levend is, zorg er dan voor dat u de mogelijke impact van om het even welke opdracht begrijpt.

    Achtergrondinformatie

    Het identiteitsbeleid kan gebruikers detecteren die aan een verbinding zijn gekoppeld. De gebruikte methode is passieve verificatie, aangezien de gebruikersidentiteit is verkregen bij andere echtheidsdiensten (LDAP).

    In FDM kan passieve verificatie met twee verschillende opties werken:

    • VPN-loggen voor externe toegang
    • Cisco Identity Services Engine (ISE)

    Configuratie

    Netwerkdiagram

    VPN

    In dit gedeelte wordt beschreven hoe u Passive Verificatie op FDM kunt configureren.

    Stap 1. Configuratie van de identiteitsbron

    Of u gebruikers actief identiteit verzamelt (door de herinnering voor gebruikersauthenticatie) of passief, moet u de Active Directory (AD) server configureren die de gebruikersidentificatieinformatie heeft.

    Navigeren in op objecten >Identity Services en selecteer de optieAD om de actieve map toe te voegen.

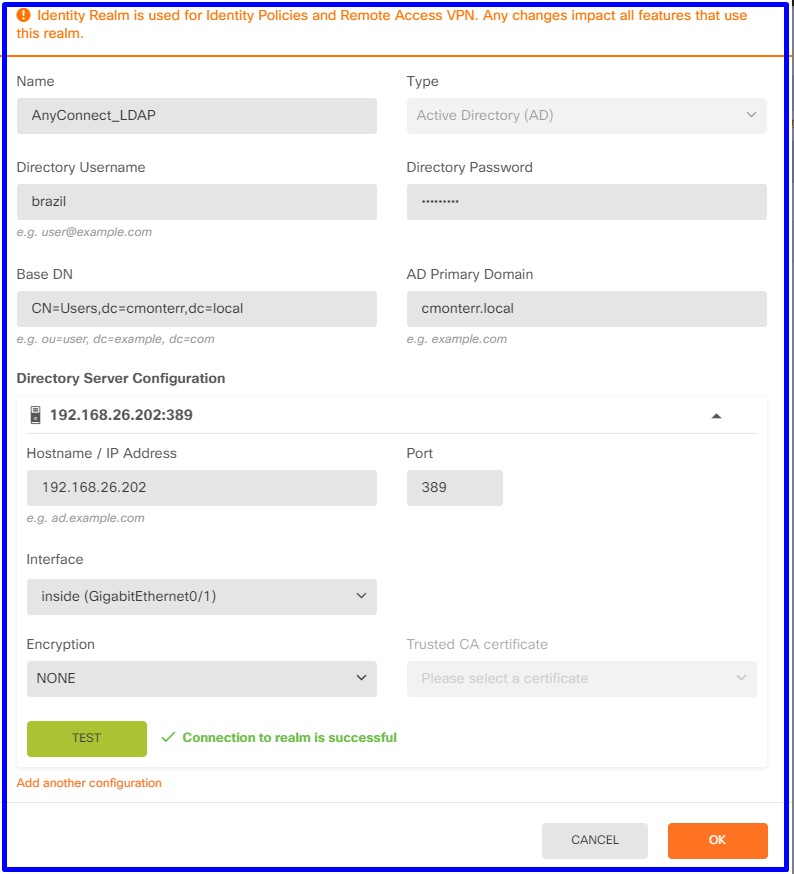

    Voeg de configuratie van de Actieve Map toe:

    Identity_Source

    Stap 2. Configureer de RCA VPN

    De configuratie van VPN-externe toegang kan in deze link worden bekeken

    Stap 3. Configureer de verificatiemethode voor RA VPN-gebruikers

    Selecteer in de RA VPN-configuratie de verificatiemethode. De primaire bron voor gebruikersverificatie moet de AD zijn.

    ra_VPN

    Opmerking: In de Global Settings van het RA VPN-netwerk, dient u de optie Bypass Access Control Policy voor gedecrypteerd verkeer (systeemlicenties-VPN) uit te schakelen om de mogelijkheid te bieden om het toegangscontrolebeleid te gebruiken voor het inspecteren van verkeer dat afkomstig is van de AnyConnect-gebruikers.

    Bypass

    Stap 4. Het identiteitsbeleid voor passieve verificatie configureren

    U moet het identiteitsbeleid creëren om passieve authenticatie te configureren hebt het beleid de volgende elementen:

    • AD-identiteitsbron: Het zelfde dat u in stap nummer 1 toevoegt
    • Actie: PASSIEVE AUTO

    Om de identiteitsregel te configureren navigeer u naar beleid>Identiteit > selecteer[+] om een nieuwe identiteitsregel toe te voegen.

    • Bepaal de bron- en doelsubnetten waar passieve authenticatie van toepassing is.

    identity policy

    Stap 5. Maak de toegangscontroleregel in het toegangscontrolebeleid

    Configureer de regel Toegangsbeheer om verkeer op basis van gebruikers toe te staan of te blokkeren.

    acp

    Om de gebruikers of gebruikersgroep te configureren om passieve verificatie te veroorzaken, selecteert u het tabblad Gebruikers. U kunt een gebruikersgroep of een afzonderlijke gebruiker toevoegen.

    user

    Stel de wijzigingen in.

    Verificatie

    Controleer of de testverbinding met de AD succesvol is

    test

    Controleer dat de externe gebruiker met de AnyConnect-client kan inloggen met hun AD-referenties.

    vpn

    login

    Controleer dat de gebruiker een IP-adres van de VPN-pool krijgt

    user_annyconnect

    Problemen oplossen

    U kunt het user_map_query.plscript gebruiken om te bevestigen dat de FDM de gebruiker ip mapping heeft

    user_map

    In de modus Engels kunt u het volgende configureren:

    systeemondersteuning van identiteit-debuggen om te controleren of omleiding succesvol is.

    > system support identity-debug
    Enable firewall-engine-debug too? [n]: y
    Please specify an IP protocol:
    Please specify a client IP address: 192.168.19.1
    Please specify a client port:
    Please specify a server IP address:
    Please specify a server port:
    Monitoring identity and firewall debug messages

    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 62757 -> 53, geo 14467064 -> 14467082
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 abp src
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 abp dst
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 new firewall session
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-62757 > 72.163.47.11-53 17 AS 1-1 I 0 allow action
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 62757 -> 53, geo 14467064 -> 14467082
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 Retrieved ABP info:
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 abp src
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 abp dst
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 new firewall session
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 HitCount data sent for rule id: 268435458,
    192.168.19.1-62757 > 8.8.8.8-53 17 AS 1-1 I 1 allow action
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 53015 -> 443, geo 14467064 -> 14467082
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 abp src
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 abp dst
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 new firewall session
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-53015 > 20.42.0.16-443 6 AS 1-1 I 0 allow action
    192.168.19.1-52166 > 20.42.0.16-443 6 AS 1-1 I 1 deleting firewall session flags = 0x10001, fwFlags = 0x102, session->logFlags = 010001
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 65207 -> 53, geo 14467064 -> 14467082
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 Retrieved ABP info:
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 abp src
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 abp dst
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 new firewall session
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 HitCount data sent for rule id: 268435458,
    192.168.19.1-65207 > 72.163.47.11-53 17 AS 1-1 I 1 allow action
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 65207 -> 53, geo 14467064 -> 14467082
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 abp src
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 abp dst
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 new firewall session
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-65207 > 8.8.8.8-53 17 AS 1-1 I 0 allow action
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 65209 -> 53, geo 14467064 -> 14467082
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 abp src
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 abp dst
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 new firewall session
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-65209 > 8.8.8.8-53 17 AS 1-1 I 0 allow action
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 65211 -> 53, geo 14467064 -> 14467082
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 Retrieved ABP info:
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 abp src
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 abp dst
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 new firewall session
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 HitCount data sent for rule id: 268435458,
    192.168.19.1-65211 > 72.163.47.11-53 17 AS 1-1 I 1 allow action
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 61823 -> 53, geo 14467064 -> 14467082
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 Retrieved ABP info:
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 abp src
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 abp dst
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 new firewall session
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 HitCount data sent for rule id: 268435458,
    192.168.19.1-61823 > 72.163.47.11-53 17 AS 1-1 I 1 allow action
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 61823 -> 53, geo 14467064 -> 14467082
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 abp src
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 abp dst
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 new firewall session
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-61823 > 8.8.8.8-53 17 AS 1-1 I 0 allow action
    192.168.19.1-57747 > 72.163.47.11-53 17 AS 1-1 I 1 deleting firewall session flags = 0x10001, fwFlags = 0x102, session->logFlags = 010001
    192.168.19.1-57747 > 72.163.47.11-53 17 AS 1-1 I 1 Logging EOF as part of session delete with rule_id = 268435458 ruleAction = 2 ruleReason = 0
    192.168.19.1-57747 > 8.8.8.8-53 17 AS 1-1 I 0 deleting firewall session flags = 0x10001, fwFlags = 0x102, session->logFlags = 010001
    192.168.19.1-57747 > 8.8.8.8-53 17 AS 1-1 I 0 Logging EOF as part of session delete with rule_id = 268435458 ruleAction = 2 ruleReason = 0
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 53038 -> 443, geo 14467064 -> 14467082
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 abp src
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 abp dst
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 new firewall session
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-53038 > 20.42.0.16-443 6 AS 1-1 I 0 allow action
    192.168.19.1-57841 > 72.163.47.11-53 17 AS 1-1 I 1 deleting firewall session flags = 0x10001, fwFlags = 0x102, session->logFlags = 010001
    192.168.19.1-57841 > 72.163.47.11-53 17 AS 1-1 I 1 Logging EOF as part of session delete with rule_id = 268435458 ruleAction = 2 ruleReason = 0
    192.168.19.1-57841 > 8.8.8.8-53 17 AS 1-1 I 0 deleting firewall session flags = 0x10001, fwFlags = 0x102, session->logFlags = 010001
    192.168.19.1-57841 > 8.8.8.8-53 17 AS 1-1 I 0 Logging EOF as part of session delete with rule_id = 268435458 ruleAction = 2 ruleReason = 0
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 Starting authentication (sfAuthCheckRules params) with zones 2 -> 2, port 64773 -> 53, geo 14467064 -> 14467082
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 Retrieved ABP info:
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 abp src
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 abp dst
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 matched auth rule id = 130027046 user_id = 5 realm_id = 3
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 new firewall session
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 using HW or preset rule order 2, 'Inside_Outside_Rule', action Allow and prefilter rule 0
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 HitCount data sent for rule id: 268435458,
    192.168.19.1-64773 > 8.8.8.8-53 17 AS 1-1 I 0 allow action
