Herstellen van één APIC-hardwarestoring

Inleiding

In dit document wordt het proces beschreven dat wordt gebruikt om één APIC in een fabric-cluster te vervangen die mislukt als gevolg van een hardwareprobleem.

Probleem

Er is een opereerbare Application Centric Infrastructure (ACI)-fabric en een Application Policy Infrastructure Controller-controller (APIC) die heeft gefaald. Van de storing is vastgesteld dat deze verband houdt met een hardwarekwestie; de hele unit moet worden vervangen.

Oplossing

Voer de volgende stappen uit om dit probleem op te lossen:

1. Identificeer de mislukte APIC en de huidige fabric-instellingen:


   1. Kies Systeem > Controllers in de webinterface van een operationele APIC.


   2. Kies Controllers > (een APIC) > Cluster aan de linkerkant van het scherm.


   3. Het mislukte APIC verschijnt als Niet beschikbaar in de kolom Operationele staat. Noteer de Fabric Name, Target Size en Node ID voor de mislukte APIC en de Tunnel End Point (TEP) adresruimte:





   Tip: U kunt de opdracht acidiag avread ook invoeren in de CLI van de APIC om deze informatie te verkrijgen.

2. De mislukte APIC uit bedrijf nemen:


   1. Markeer de mislukte APIC.

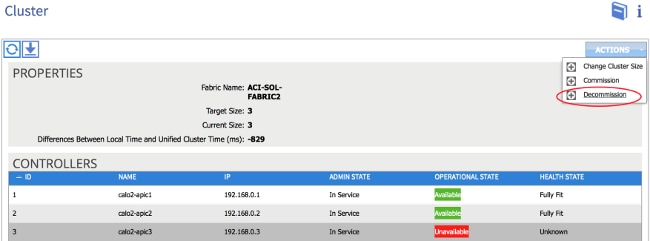

   2. Kies Uit de vervolgkeuzelijst Acties de optie Uit bedrijf nemen. APIC kan nu veranderen in een Out of Service Admin-status.
3. Verwijder de mislukte APIC uit uw rack en installeer de vervanging. De nieuwe APIC kan opstarten vanaf het eerste setup-script.


4. Gebruik de informatie die u in Stap 1 hebt verzameld om de waarden van de mislukte APIC-applicatie aan te passen en door te gaan met het setup-script.



   Opmerking: zorg ervoor dat u dezelfde configuratie-instellingen gebruikt die u hebt opgemerkt uit de oude APIC (zoals de Fabric Name, Controller ID en TEP Address Pool). Als u de APIC niet met dezelfde instellingen configureert, kan dit de stof ertoe aanzetten een gedeeltelijk uiteenlopende status in te voeren. Bovendien moet de vervangende APIC dezelfde versie van de ACI-software draaien als de overige twee APIC's om zich bij het cluster te kunnen aansluiten.





5. Commissie de nieuwe APIC:


   1. Zodra de APIC is opgestart, markeert u de momenteel niet meer gebruikte APIC op de Cluster-pagina.

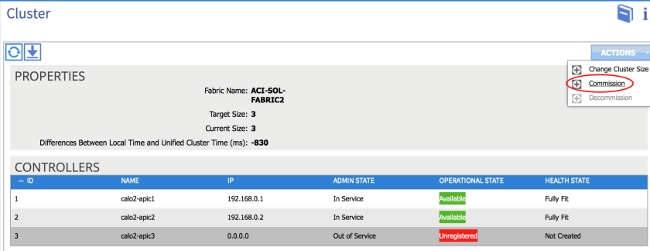

   2. Kies Commissie uit de vervolgkeuzelijst Acties.



      De APIC ontvangt een IP-adres, wat wordt weerspiegeld in de webinterface van de APIC.

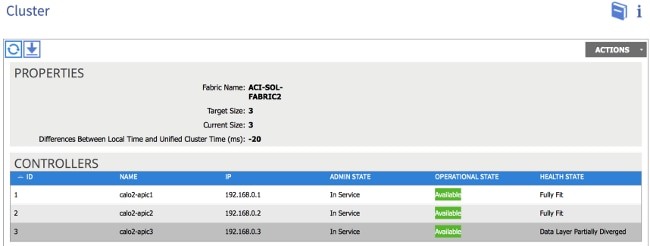

      Opmerking: het kan tot tien minuten duren voordat dit gebeurt. Het nieuwe APIC kan ook cirkelen tussen de beschikbare en niet-beschikbare operationele staten voordat zijn gezondheidstoestand als volledig volmaakt verschijnt.





   3. Om te controleren of de nieuwe APIC zich bij de stof heeft aangesloten, gebruikt u de CLI van de nieuwe APIC om in te loggen op de stof. Gebruik de referenties die zijn ingesteld voor de rest van het weefsel wanneer u inlogt.
