소개

이 문서에서는 URWB를 지원하고 Catalyst 9800 Series WLC와 연결된 AP를 사용하여 모빌리티 구축을 위한 컨피그레이션에 대해 설명합니다.

배경 정보

이 토폴로지는 자동차나 로봇 같은 움직이는 자산에 대한 연결을 지원합니다. 이는 작동 중에 지연 시간이 짧은 지속적인 커뮤니케이션이 필요한 활용 사례에 필수적입니다.

약어

• 모빌리티 베이스(MB)
• 모빌리티 클라이언트(MC)
• 액세스 포인트(AP)
• URWB(Ultra-Reliable Wireless Backhaul)
• 무선 LAN 컨트롤러(WLC)

사용되는 구성 요소

이 구성에는 두 가지 유형의 하드웨어 구성 요소가 포함됩니다.

• 3x Cisco Catalyst IW9167
• C9800-40

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.

여기서 기존 및 신규 용어를 참조하십시오.

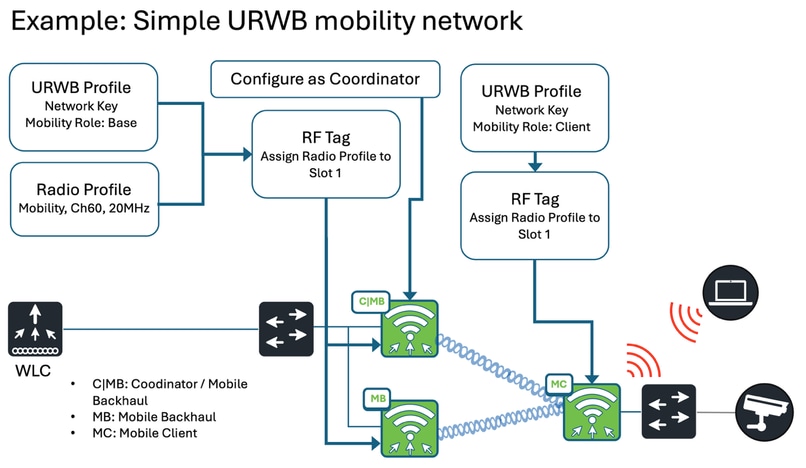

Catalyst 9800 Controller CLI를 사용하는 URWB 모빌리티 네트워크 토폴로지

Catalyst 9800 컨트롤러의 URWB 모빌리티 컨피그레이션

상위 레벨에서는 구축에 세 단계가 필요합니다.

1.        URWB를 지원하는 AP(Access Point)는 Catalyst 9800 WLC와 연결해야 합니다.

2 .        액세스 포인트에 필요한 컨피그레이션을 적용합니다.

3 .        네트워크에 액세스 포인트를 구축합니다.

URWB 네트워크 프로파일 구성

(URWB 네트워크 프로파일 구성 ->)

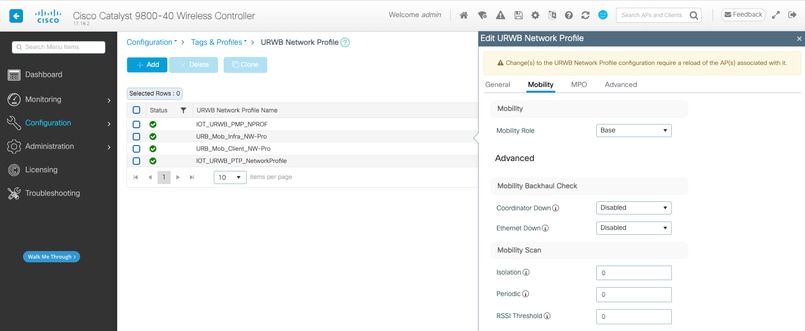

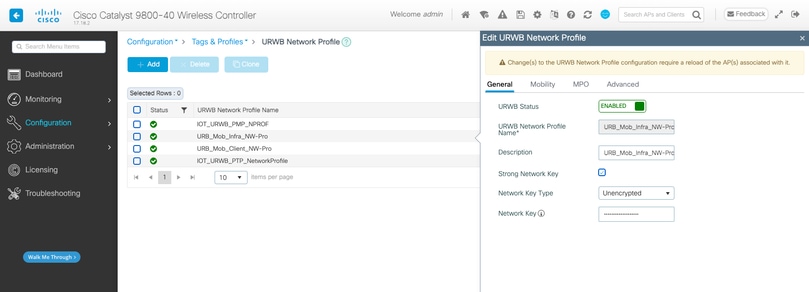

Mobility Base용 네트워크 프로파일

wireless profile urwb URB_Mob_Infra_NW-Pro
 description URB_Mob_Infra_NW-Pro
 strong-network-key
 network-key key 0 S3cretK3y8675309!!!
 no shutdown

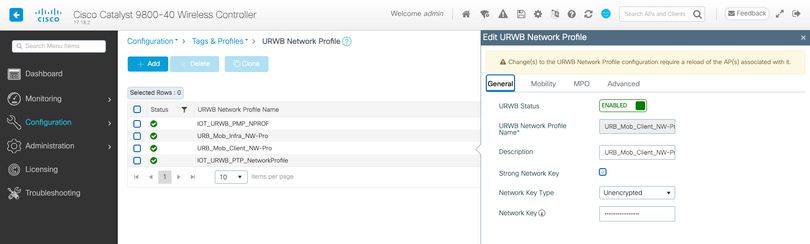

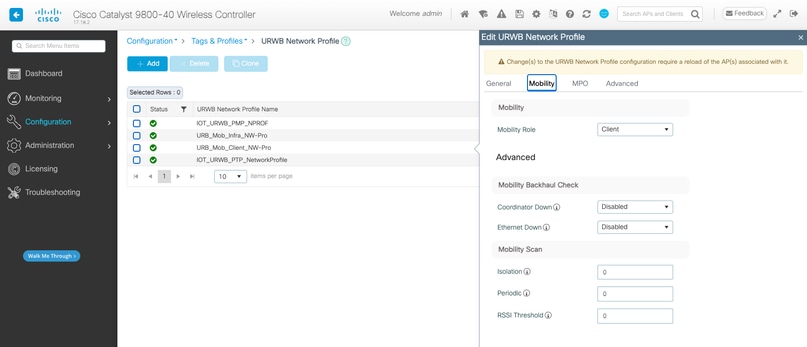

모빌리티 클라이언트용 네트워크 프로파일

wireless profile urwb URB_Mob_Client_NW-Pro
 description URB_Mob_Client_NW-Pro
 strong-network-key
 network-key key 0 S3cretK3y8675309!!!
 mobility role client
 no shutdown

참고: 모빌리티 클러스터에서 MPLS 터널을 설정하고 서로 통신하려면 모든 기본 및 클라이언트 디바이스의 네트워크 키가 동일해야 합니다.

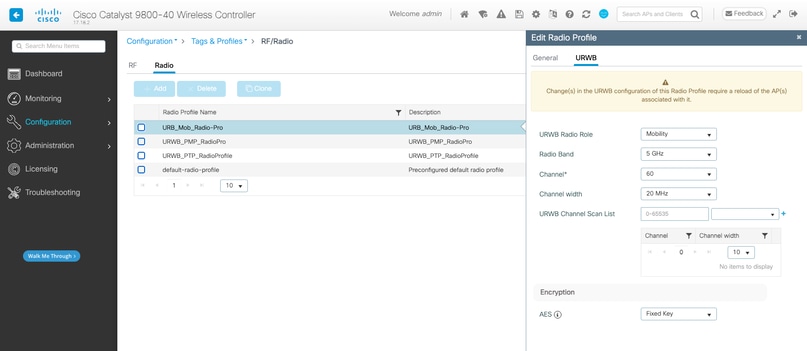

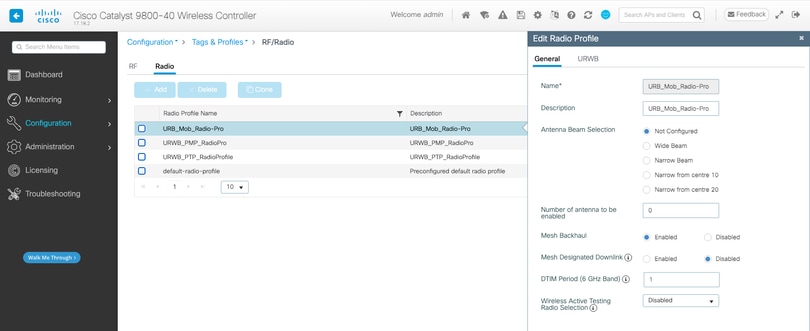

무선 프로파일 구성

(구성 -> 태그 및 프로필 -> 라디오 -> 라디오 탭)

wireless profile radio URB_Mob_Radio-Pro
 description URB_Mob_Radio-Pro
 urwb channel 5Ghz 60
 urwb role mobility

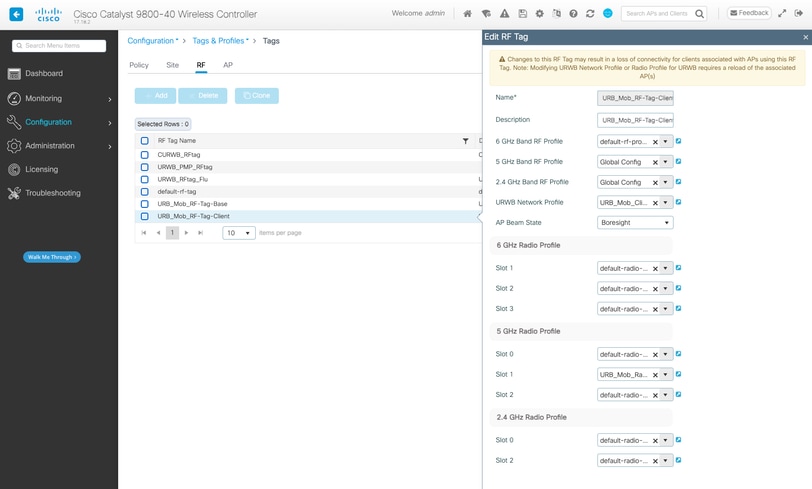

RF 태그 구성

(구성 -> 태그 및 프로파일 -> 태그 -> RF 탭)

모바일 베이스용 RF 태그

wireless tag rf URB_Mob_RF-Tag-Base
 description URB_Mob_RF-Tag-Base
 dot11 5ghz slot1 radio-profile URB_Mob_Radio-Pro
 urwb-profile URB_Mob_Infra_NW-Pro

모바일 클라이언트용 RF 태그

wireless tag rf URB_Mob_RF-Tag-Client
 description URB_Mob_RF-Tag-Client
 dot11 5ghz slot1 radio-profile URB_Mob_Radio-Pro
 urwb-profile URB_Mob_Client_NW-Pro

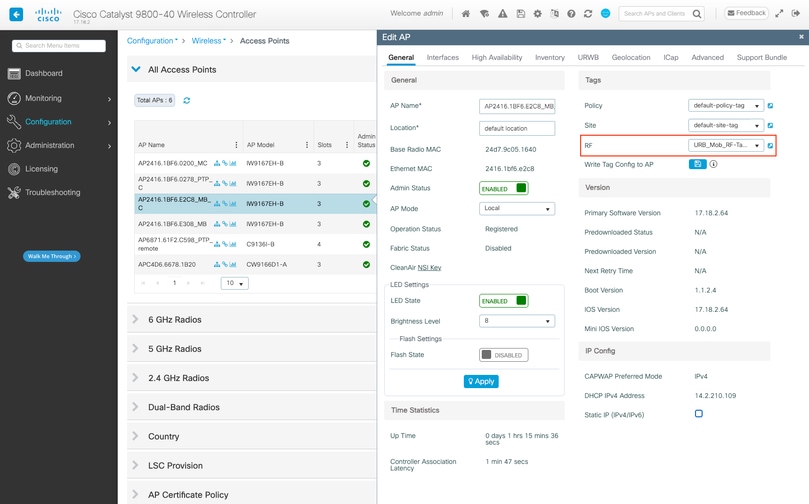

액세스 포인트 구성

(구성 -> 무선 -> 액세스 포인트)

ap 2416.1bf6.0200
 rf-tag URB_Mob_RF-Tag-Client
ap 2416.1bf6.e2c8
 rf-tag URB_Mob_RF-Tag-Base
ap 2416.1bf6.e308
 rf-tag URB_Mob_RF-Tag-Base

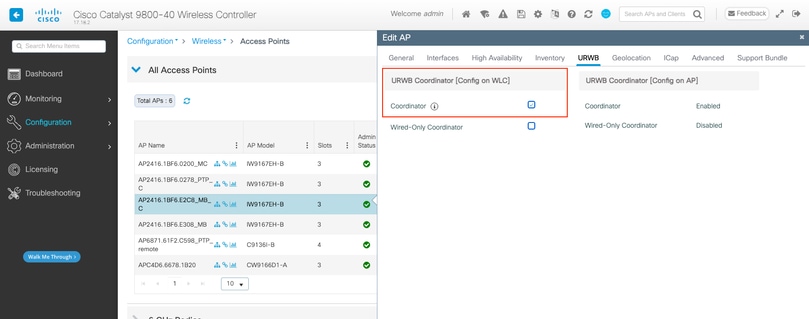

코디네이터 구성

(Configuration(컨피그레이션) -> Wireless(무선) -> Access Point(액세스 포인트) -> URWB)

ap name  urwb mode coordinator

최종 단계

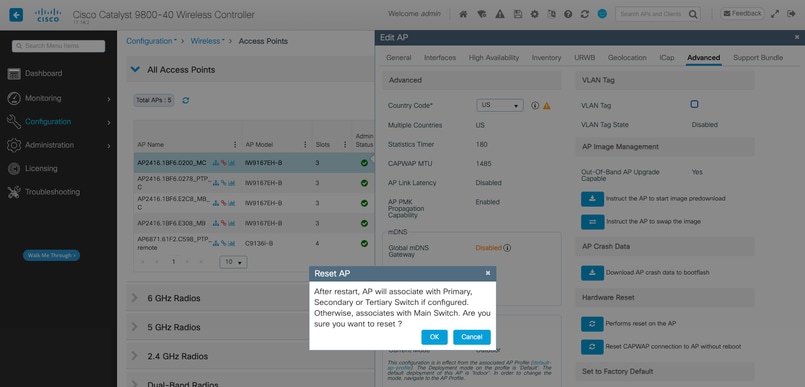

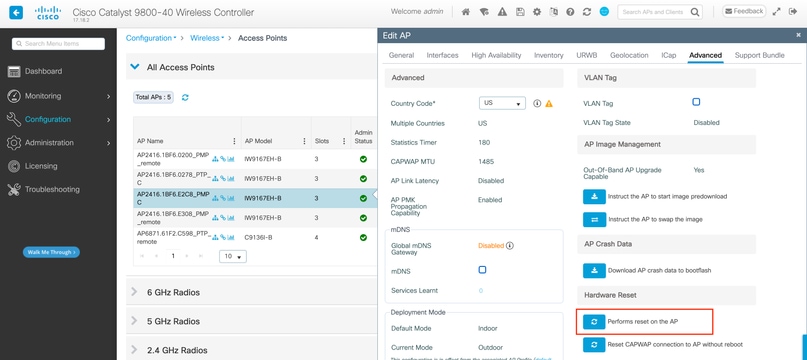

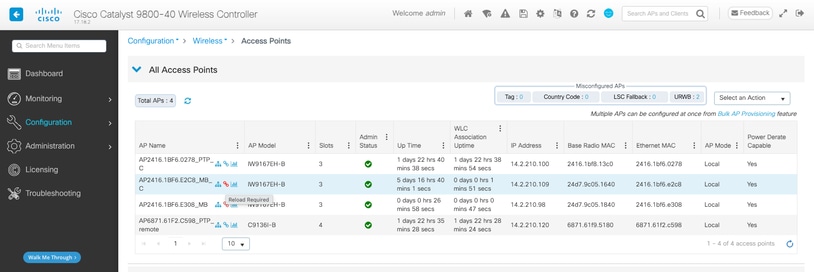

모든 설정을 구성한 후 컨피그레이션을 저장하고 변경 사항을 적용합니다. AP가 자동으로 재설정되지 않는 경우에도 AP에 재설정이 필요할 수 있습니다. AP 테이블은 AP에 다시 로드가 필요한지 여부를 나타냅니다. 필요한 경우 C9800에서 다시 로드할 수 있습니다. 액세스 포인트(AP)가 재부팅되고 무선 장치가 다시 온라인 상태가 되면 안테나 정렬 페이지에서 RSSI를 확인하고 URWB 네트워크 토폴로지 페이지에서 실시간 연결을 모니터링할 수 있습니다.

CURWB 네트워크 문제 해결 및 모니터링

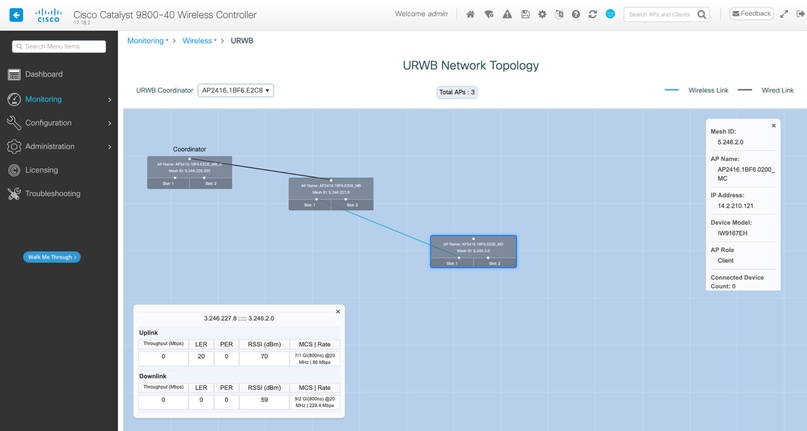

URWB 네트워크 모니터링

(모니터링 -> 무선 -> URWB)

URWB Network Topology(URWB 네트워크 토폴로지)에서는 LER(링크 오류 비율), PER(패킷 오류 비율), RSSI(신호 강도), 처리량 등과 같은 업링크 및 다운링크에 대한 여러 네트워크 키 매개변수 인덱스 값을 확인할 수 있습니다.

물리적 문제

• CURWB 지원 안테나를 사용하고 권장 지침에 따라 무선 장치에 올바르게 연결하며 올바른 방향으로 지향해야 합니다.
• 트랙 전체에서 겹치는 커버리지가 적절한지 확인합니다.
• 무선 통신의 직접 가시성 유지.

높은 채널 사용률

• 전략적 RF 계획을 통해 간섭을 완화합니다.
• 원활한 핸드오버를 위해 주파수 스캔을 통해 다중 주파수 구축을 활용하므로 차량당 2개의 무선이 필요합니다.
• 무선 장치가 같은 높이에서 10피트 이상 떨어져 있는지 확인하고, 같은 기둥의 무선 장치 사이에 최소 3피트를 유지하여 주변 장치로부터의 간섭을 방지합니다.

처리량 문제

처리량 문제는 다음과 같은 여러 요인으로 인해 발생할 수 있습니다.

• 강력한 신호 강도는 최적의 처리량에 필수적입니다. 더 약한 신호는 변조 속도 및 처리량을 줄여줍니다. -45dBm에서 -70dBm 사이의 신호 강도를 목표로 합니다.
• 채널 사용률이 높으면 처리량 저하도 발생할 수 있습니다.

레이턴시 문제

특히 민감한 애플리케이션의 경우 다음과 같은 레이턴시 문제가 발생할 수 있습니다.

• 트랙의 신호 강도가 낮습니다.
• 간섭이 주파수 성능에 영향을 미칩니다.
• 무선 장치 및 스위치에서 QoS(Quality of Service) 컨피그레이션이 필요합니다.
• PLC 구성에 따른 검증 및 미세 조정이 필요한 유동성 설정입니다.

WLC에서 디버깅

URWB EXEC 디버그:

플랫폼 소프트웨어 추적 wwncd 섀시 활성 R0 urwb-exec 디버그 설정

URWB 구성 디버그:

플랫폼 소프트웨어 추적 wcd 섀시 활성 R0 urwb-config 디버그 설정

URWB 데이터베이스 디버그:

플랫폼 소프트웨어 추적 wwncd 섀시 활성 R0 urwb-db 디버그 설정

AP의 CLI 명령

Show urwb modeconfig

urwb mpls 컨피그레이션 표시

urwb dot11Radio <> 구성 표시

웹 메시 경로 상태 표시

Show urwb eng-stats
