소개
이 문서에서는 CUBE(Cisco Unified Border Element)용 Cisco Smart Software Licensing의 개념과 그 필요성에 대해 설명합니다.
사전 요구 사항
요구 사항
다음 주제에 대한 지식을 보유하고 있으면 유용합니다.
- Cisco IOS® XE 기능 집합 및 기술 패키지
- 네트워크 연결 설정
- Cisco IOS에 파일 복사®
- 스마트 라이센싱 기본 사항
- 기존 라이센싱 모델
- CUBE, CME, SRST 작업 방법에 대한 지식
사용되는 구성 요소
이 문서는 특정 소프트웨어 및 하드웨어 버전으로 한정되지 않습니다.
이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.
배경 정보
Cisco Smart Software Licensing은 Cisco 소프트웨어의 구매, 배포, 추적 및 갱신을 보다 쉽게 하기 위해 현재의 자격 장벽을 제거하고 소프트웨어 설치 기반에 대한 정보를 제공해야 합니다. 사용자, 선택한 파트너 및 Cisco는 CSSM(Cisco Smart Software Manager) 인터페이스에서 하드웨어, 소프트웨어 자격 및 서비스를 볼 수 있습니다. 모든 Smart Software Licensed 제품은 단일 토큰으로 구성 및 활성화하면 직접 등록해야 하며, 웹 사이트로 이동하여 PAK(Product Activation Key)로 제품 후 등록해야 할 필요가 없습니다. Smart Software Licensing은 PAK나 라이센스 파일을 사용하는 대신 유연하고 자동화된 방식으로 회사 전체에서 사용할 수 있는 소프트웨어 라이센스 또는 엔타이틀먼트 풀을 설정합니다. 풀링은 라이센스를 다시 호스팅할 필요가 없기 때문에 RMA(Return Materials Authorization)에서 특히 유용합니다. Cisco Smart Software Manager를 사용하면 전사적으로 쉽고 빠르게 라이센스 구축을 자체 관리할 수 있습니다. 표준 제품 오퍼, 표준 라이센스 플랫폼 및 유연한 계약을 통해 Cisco 소프트웨어를 더욱 단순하고 생산적으로 사용할 수 있습니다.
Smart Licensing이란?
스마트 라이센싱은 소프트웨어 라이센싱에 대한 새로운 사고 방식입니다. 클라우드 기반 라이센스 규정 준수 저장소 및 검사기입니다.

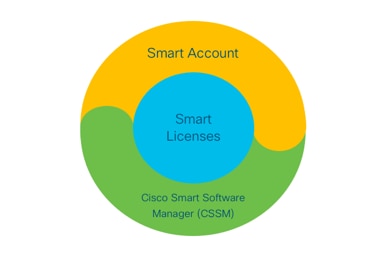

구성 요소
- 스마트 어카운트 Smart Account는 사용자 및 그룹을 생성하고 비즈니스 요구에 따라 라이센스를 구성하는 데 사용됩니다.
- 스마트 라이선싱: 핵심은 소프트웨어 라이센스 관리를 간소화하는 유연한 접근 방식인 Smart Licensing입니다.
- CSSM: CSSM은 모든 Cisco 라이센스를 활성화하고 관리할 수 있는 직관적인 포털입니다.
Smart Licensing은 어떻게 작동합니까?
구매한 모든 라이센스는 Smart Account에 등록된 Smart Account 제품으로 직접 이동하여 해당 제품이 준수되는지 확인합니다. 이러한 라이센스는 독립형 라이센스입니다(제품과 연결되지 않음). 소프트웨어 인벤토리 관리 시스템을 통해 다음 두 가지 질문에 대한 답을 얻을 수 있습니다.
- 무엇을 구매했습니까?
- 제가 사용하는 것은 무엇입니까?
Smart Licensing 라이센스는 제품 설치가 아니라 사용자입니다. 라이센스는 전체 어카운트/하위 어카운트(Smart Account)에 대해 풀링됩니다. 이러한 라이센스는 등록 및 PAK 제거가 용이한 디바이스에 노드 잠기지 않습니다.
운영
- 스마트 라이센싱은 시행 메커니즘이 아닙니다. Cisco 제품이 보낸 라이센스 소유권 및 소비 세부사항만 캡처하고 보고합니다.
- 제품 인스턴스가 시작되면 보고되고 등록됩니다. 새 기능이 요청될 때마다 다시 체크 인됩니다.
- 또한 정기적으로 체크인합니다.
- 제품 라이센스가 없는 기능의 사용은 영업 팀에 적격 리드로 보고됩니다.
혜택
- 표준 라이센싱 플랫폼을 활용하여 다양한 소비 모델을 지원합니다.
- 수동 대신 자동으로 활성화 및 등록하여 주기 시간을 단축합니다.
- 네트워크 전반에서 소프트웨어 소비(무엇을 구매하고 무엇을 구축했는지)에 대한 가시성을 확보합니다.
- RMA 또는 재호스팅 작업의 필요성을 없앱니다.
- 며칠 또는 몇 주가 아닌 몇 분 내에 변경 사항을 적용합니다.
기능 및 특징
설치 및 구성 시 모든 제품이 자동으로 등록됩니다. PAK 또는 라이센스 키 개입이 필요하지 않습니다. 클라우드 기반 포털에서는 구매한 항목과 네트워크 내에 구축한 항목에 대한 가시성을 제공합니다. 라이센스가 더 이상 디바이스에 노드 잠기지 않습니다. Smart Licensing을 통해 조직의 구조를 반영하기 위해 라이센스 풀(엔타이틀먼트의 논리적 그룹)을 생성할 수도 있습니다.

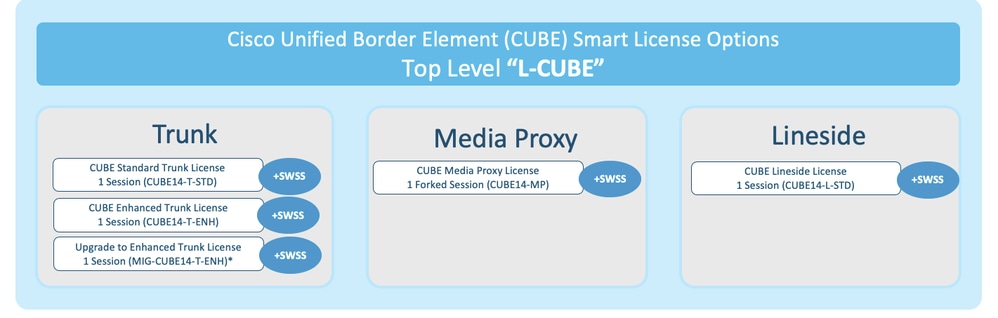

CUBE용 Smart Licensing
활성화:
- PAK 또는 RTU 없음
- 손쉬운 등록
- 소프트웨어 라이센스 엔타이틀먼트의 정확한 기록
- 라이센스 노드 잠금 해제
- UC(Unified Communications) 제품 전반의 라이센싱 일관성
자격 관리:
- Smart Software Manager는 클라우드 기반 툴임
- 비즈니스 요구 사항에 따라 회사 자산을 분할하는 가상 어카운트
- 라이센스를 배포하고 사용하기 위해 풀 라이센스
- RMA(return material authorization) 및 리호스팅 제거
- 유연한 구축 옵션
- Smart Software Manager 또는 E-메일을 통해 적시에 권장 사항 알림
보고서
자격:
- 엔타이틀먼트 보고서는 구매, 사용 중인 각 라이센스 유형의 수량 및 잉여 또는 부족(초과)을 나타냅니다
- 활용되는 라이센스를 극대화하고 자산이 필요한 위치를 확인할 수 있도록 지원
기간 한정 라이센스:
- 기간 한정 라이센스 및 만료일에 대한 완벽한 가시성
- 필요할 때 필요한 것을 구매하기 위한 예산 계획 지원
제품 인스턴스:
- Smart Account 및 Virtual Account의 제품 인스턴스를 나열합니다.
- 더 정밀하게 소프트웨어 사용 제어
CUBE Classic과 새로운 Smart Licensing 비교
|
이전 기존 라이센싱(CUBE)
|
새로운 CUBE(Smart Licensing Offer)
|
|
복합 오퍼:
- 계층형 및 다중 세션 번들 가격(2010년 5월 25일)
- ISR 또는 ASR별 애플리케이션 자격
- 노드 잠금 RTU 라이센스
- 휴대성이 없거나 새 HW로 재구매해야 함
- 추적하기 어려움
|
간소화된 제안:
- 세션당 엔타이틀먼트 - 필요한 항목만 지급
- SWSS 서비스는 지원 및 휴대성을 위해 어태치됨
- Cisco ISR/ASR 플랫폼 전반의 공통 라이센싱 자격
- 유연한 풀(Pooled) 자격
- 기능 라이센스 차입(표준/이중화)
|
- 일반적으로 잘못 프로비저닝되거나 알 수 없는 사용량
|
|
|
|
|
1. ISR = Integrated Service Router
2. ASR = Aggregation Services Router
3. RTU = 사용 권한
4. HW = 하드웨어
5. SWSS = Cisco Software Support Service

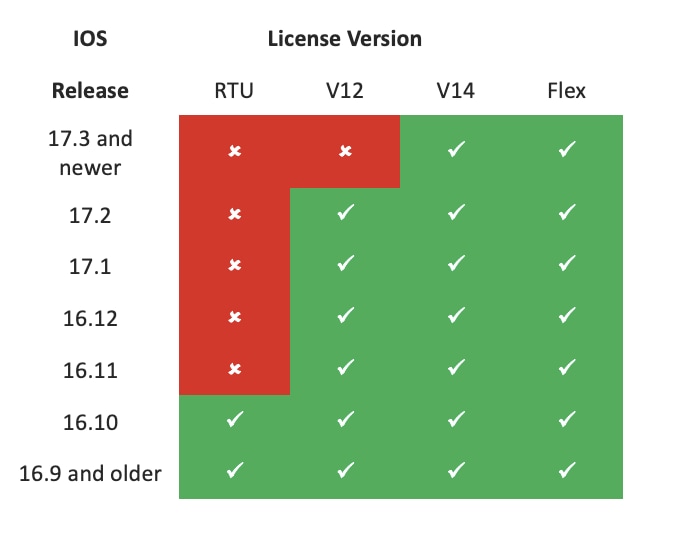

라이센스 이전 버전과의 호환성
- 라이센스 구매 및 관리를 단순화하기 위해 현재 CUBE 라이센스에서는 지원되는 모든 소프트웨어 릴리스를 사용할 수 있는 자격을 제공합니다
- 사용하는 소프트웨어에 관계없이 최신 버전만 보유하면 됩니다
- CSSM은 이 기능을 제공하기 위해 라이센스 계층을 사용합니다
스마트 라이센스 계층

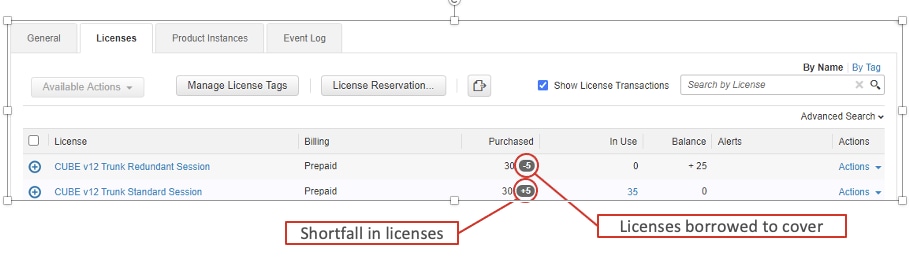

- Smart License Hierarchy를 사용하면 하위 레벨 라이센스의 부족을 해결하기 위해 더 높은 엔타이틀먼트를 가진 사용 가능한 라이센스를 사용할 수 있습니다
- 또한 계층 구조를 통해 최신 버전 라이센스로 이전 시스템을 엔타이틀먼트 할 수 있습니다
- 라이센스 계층을 사용하려면 온프레미스 라이센스 서버(위성) v7 이상이 필요합니다.
플랫폼 라이센싱

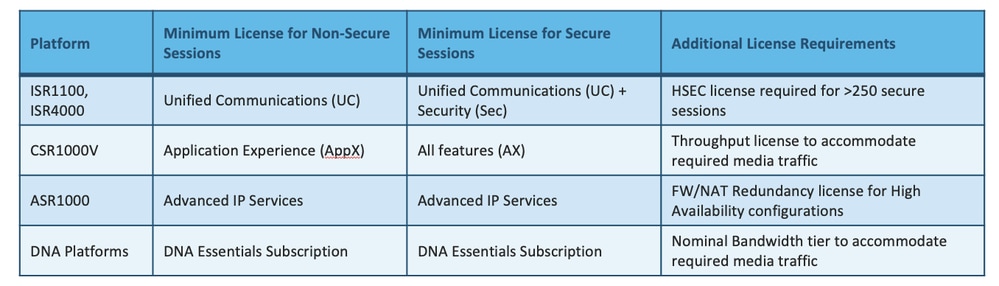

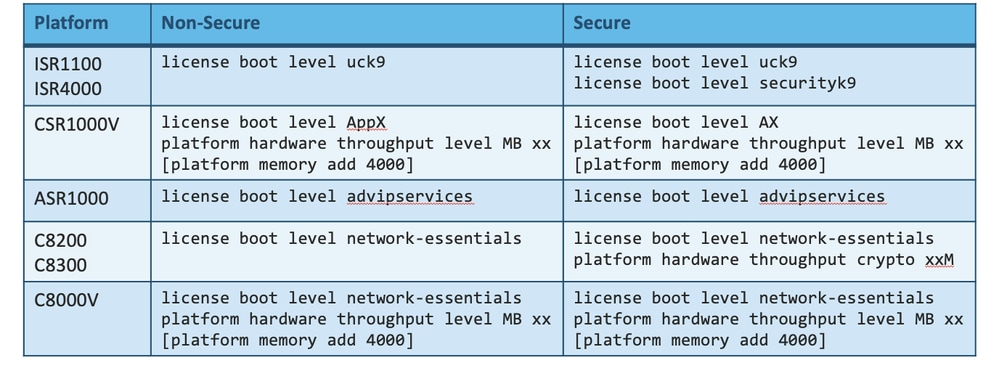

CUBE 기능을 실행하기 위해 라우터에는 최소 플랫폼 라이센스 요구 사항이 있습니다. 기능 사용 외에 CUBE 세션 라이센스가 필요합니다.
CUBE CLI에 액세스하려면 다음 라이센스 컨피그레이션이 필요합니다.
참고: 모든 Smart License 버전에서 CUBE 라이센스는 적용되지 않습니다. 즉, 라이센스가 'Out of Compliance' 상태에 도달한 경우 CSSM에 계속 등록하면 통화가 계속 허용됩니다. 그러나 CSSM에 대한 등록이 취소되면 SIP(Session Initiation Protocol) 서비스가 비활성화되고 통화 처리가 중지됩니다.
17.6.2 릴리스 이후 이러한 동작이 변경되었으며, 여기에서 SIP 서비스는 라이센스 보고서 승인의 영향을 받지 않습니다.
릴리스별 스마트 라이센싱 요구 사항
스마트 라이선싱에 대한 지원은 Cisco IOS XE 16.10.1에서 시작되었습니다. Cisco IOS XE 17.3.2 및 17.4.1에서는 정책 모드 전용 라이선스를 사용하여 스마트 라이선싱에 대한 간소화된 방법을 지원하기 시작했습니다.
|
Cisco IOS XE 릴리스
|
플랫폼 요구 사항
|
CUBE 라이센싱
|
|
16.6.1~16.9.x
|
- Smart Licensing 모드는 선택 사항입니다.
|
|
|
16.10.x
|
|
|
|
16.11.1a - 17.1.x
|
- Smart Licensing 모드만
- CUBE 기능을 사용하려면 계속 등록해야 합니다.
|
- Smart Licensing 전용*
- 트렁크 라이센스 요청은 수동 컨피그레이션에 의해 설정됩니다
- 규정을 준수하지 않을 경우 라이센스 정책 적용 없음
- 'Eval-Expired' 상태에서 SIP 처리가 비활성화됨
|
|
17.2.1r~17.3.1a
|
- Smart Licensing 모드만
- CUBE 기능을 사용하려면 계속 등록해야 합니다.
|
- Smart Licensing 전용*
- 트렁크 라이센스 요청은 사용량에 따라 동적으로 설정됩니다.
- 규정을 준수하지 않을 경우 라이센스 정책 적용 없음
- 'Eval-Expired' 상태에서 SIP 처리가 비활성화됨
|
|
17.3.2 이상
|
- 정책 모드만 사용하는 Smart Licensing
- CUBE 기능을 활성화하려면 계정 정책 내에서 라이센스 사용을 보고해야 합니다.
|
- Smart Licensing 전용*
- 트렁크 라이센스 사용은 정기적으로 측정되며 Smart Account 정책에 따라 보고됩니다
- 정책에 따라 라이센스 정책 보고서가 승인되지 않습니다(그렇지 않으면 SIP 처리가 비활성화됨).
|
라이센스 구성 - 버전 16.11, 16.12 및 17.1
Cisco IOS XE 릴리스 16.11, 16.12 및 17.1의 라이센스 소비 보고서는 다음 명령을 사용하여 수동으로 구성됩니다.
Router(conf)ig#voice service voip
Router(conf-voi-serv)#mode border-element license capacity
이 릴리스에서는 라이센스 용량 보고서가 정적 보고서와 선택 사항입니다.
라이센스 용량이 구성되지 않은 경우에도 CUBE 플랫폼을 Smart Licensing 서버에 등록해야 합니다. 플랫폼이 등록되지 않고 평가 기간이 만료되면 통화 처리가 종료됩니다.
세션 수가 라이센스 용량 컨피그레이션을 초과하거나 라이센스 요청이 'Out of Compliance'인 경우 통화 처리가 제한되지 않습니다.
이 섹션의 일부 시나리오에서는 수동 컨피그레이션을 통한 라이센스 풀링에 대해 설명합니다. 가상 어카운트에서 올바른 수의 라이센스를 사용하려면 각 디바이스에 필요한 평균 라이센스 수를 구성하는 것이 좋습니다. '구성 대상' 정보는 이 구성 방법을 안내합니다.
Smart License - 상태
등록 상태
- 등록됨
- 등록되지 않음
- 등록 만료
- Unidentified(이 상태는 라우터를 이전 버전에서 16.11로 업그레이드할 때 자격 태그가 일치하지 않기 때문일 수 있음)
권한 부여 상태
- 평가 모드
- 평가 만료
- 승인
- 규정 준수 위반
- 권한 부여 만료됨
평가 기간은 자격 부여가 필요한 기능이 활성화되는 순간부터 시작합니다. 평가 기간은, 대리인이 미확인 또는 미등록 상태에 있는 동안 카운트한다. 평가 기간은 갱신할 수 없습니다(즉, 카운트다운이 0에 도달하면 영구적으로 종료됨). 권한 부여 요청은 Authorized(승인됨) 또는 Out of Compliance(컴플라이언스 위반) 응답 또는 통신 실패 오류를 초래할 수 있습니다. 권한 부여 기간은 권한 부여 요청과 함께 30일마다 갱신됩니다. 권한 부여 응답이 Authorized 또는 Out of Compliance이면 권한 부여 기간이 갱신됩니다. 권한 부여 만료는 권한 부여 기간이 만료될 때(즉, 권한 부여가 실패한 날로부터 90일) 시작됩니다. 권한 부여 만료 됨 상태에 있는 동안 상담원은 권한 부여 요청을 통해 갱신을 계속 재시도합니다. Authorized 또는 Out of Compliance로 재시도가 성공하면 새 권한 부여 기간이 시작됩니다. 인증 ID가 갱신되지 않으면 제품 인스턴스가 등록되지 않은 상태로 전환되고 평가 기간이 소비되기 시작합니다.
Call Home 사용
a. 다음 명령을 사용하여 CUBE를 활성화합니다.
Router(config)#voice service voip
Router(conf-voi-serv)#mode border-element license capacity
b. Call-home을 구성합니다(기본적으로 16.10.1a 이상의 모든 Cisco IOS XE 릴리스에서 사용 가능).
Service call-home
Call-home
profile “CiscoTAC-1”
active
destination transport-method http
no destination transport-method email
destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService

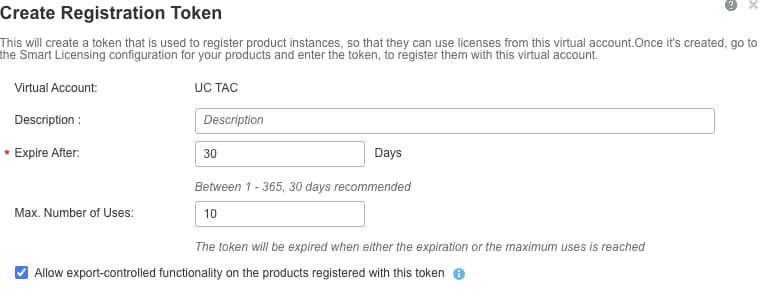

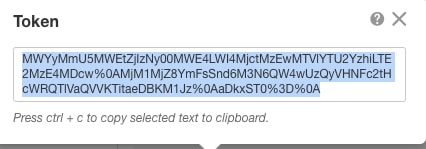

c. CSSM에서 토큰 생성:
다음에 로그인: Cisco CSSM > Inventory > Virtual Account > New Token
d. CSSM에 등록:
Router#license smart register idtoken
온프레미스 위성 사용
이 정보는 SSM 온프레미스에 제품 인스턴스를 등록하기 위해 필요합니다.
- SSM 온프레미스 URL: SSM ON-PREM-URL은 CN(Common Name)입니다. CN은 보안 위젯의 시스템 관리 작업 영역에서 설정되며 SSM On-Prem의 FQDN(Fully Qualified Domain Name), 호스트 이름 또는 IP 주소 형식으로 입력됩니다.
- 스마트 전송 URL: SSM 온프레미스(On-Prem)에 등록 요청을 보내려면 스마트 지원 제품 인스턴스가 구성되어 있어야 합니다. 이를 위해 사용되는 암호화에 따라 달라지는 제품 구성의 Smart Transport 섹션에서 HTTP 또는 HTTPS를 대상 URL로 설정합니다(HTTPS는 HTTP보다 더 강력한 통신 암호화를 제공함). URL은 (으)로 설정되어야 합니다
https://:/SmartTransport or http://:/SmartTransport.
참고: HTTPS는 제품과 SSM 온프레미스 간에 암호화된 통신을 제공하는 반면, HTTP는 제품과 SSM 온프레미스 간에 일반 텍스트 통신을 제공합니다. 강력한 암호화 기능 때문에 인증 설정과 관련된 문제가 없는 한 HTTPS를 사용하는 것이 좋습니다.
- Smart Call-Home URL: SSM 온프레미스(On-Prem)에 등록 요청을 보내려면 스마트 지원 제품 인스턴스가 구성되어 있어야 합니다. 이는 제품 컨피그레이션의 Smart Call-Home 컨피그레이션 섹션에서 대상 HTTP URL을 설정할 때 수행됩니다. URL은 다음과 같이 설정해야 합니다.
Router(cfg-call-home-profile)#destination address https://:/Transportgateway/services/DeviceRequestHandler
or
Router(cfg-call-home-profile)#destination address http://:/Transportgateway/services/DeviceRequestHandler
- 토큰 ID: TOKEN-ID는 SSM On-Prem에서 선택한 특정 계정 및 로컬 가상 계정에 제품을 연결하는 데 사용됩니다.
Smart Software Manager에 대한 자세한 내용은 Cisco Smart Software Manager 사용 설명서를 참조하십시오.
참고: SSM On-Prem의 IP 또는 FQDN은 On-Prem Software의 URL과 CN 설정에서 동일해야 합니다.
참고: CSSM On-Prem을 사용하는 경우 CSSM을 정책 보고를 지원하는 버전 8-202102 이상으로 업그레이드하기 전에 Cisco IOS XE 17.3.1 이상으로 업그레이드하지 마십시오.
Smart License 예약 사용
Cisco IOS XE Gibraltar 16.12.1에서는 SLR(Smart License Reservation)이 지원됩니다. SLR을 사용하면 CSSM에 대한 라이센스 정보 통신 없이 Cisco Smart License를 예약 및 활용할 수 있습니다. 디바이스에 대한 특정 라이센스를 예약하려면 디바이스에서 요청 코드를 생성합니다. CSSM에 요청 코드를 필수 라이센스 및 그 수량과 함께 입력하고 인증 코드를 생성합니다. 라이센스를 UDI(Unique Device Identifier)에 매핑하기 위해 디바이스의 인증 코드를 입력합니다.
디바이스에 SLR을 활성화하려면 다음 명령을 실행해야 합니다.
SR-I#enable
SR-I#configure terminal
SR-I(config)#license smart reservation
SR-I(config)#exit
SR-I#license smart reservation request local
참고: 라이센스 예약 요청을 취소하려면 명령을license smart reservation cancel실행합니다.
Cisco Smart Software Manager를 사용하여 라이센스 예약
1단계. 에Cisco Smart Software Manager로그인합니다https://software.cisco.com/#. Cisco에서 제공한 사용자 이름 및 비밀번호를 사용하여 포털에 로그인해야 합니다.
2단계. 탭을Inventory 클릭합니다. 드롭다운Virtual Account 목록에서 Smart Account를 선택합니다.

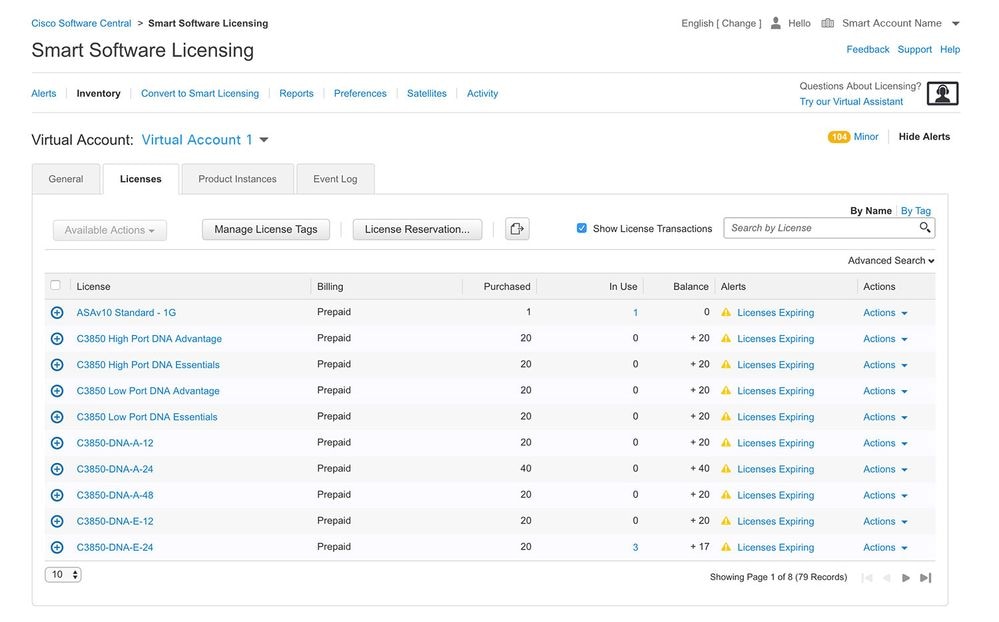

3단계. 탭에서Licenses다음을 클릭합니다. License Reservation 이 그림에 표시된 것과 같습니다.
시스템에 Smart License Reservation(스마트 라이센스 예약) 마법사가 표시됩니다.
4단계. 페이지에서Enter Request Code라우터에서 생성한 예약 요청 코드를 입력하거나 첨부하고 을 클릭합니다Next.
5단계. 체크박스를Reserve a Specific License선택합니다. 시스템은 Virtual Account에서 사용할 수 있는 잉여 라이센스 목록을 표시합니다. 필수 라이센스에 대해 예약하려는 라이센스 수를 필드에Quantity to Reserve입력하고 를Next클릭합니다.
6단계. 탭에서Review and Confirm을 클릭합니다Generate Authorization Code.
참고: 특정 장치에 대한 SLR 코드를 생성 한 후, 인증 코드 파일은 코드를 설치 할 때까지 유효 합니다. 설치에 실패할 경우 GLO(Global Licensing)에 문의하여 새 인증 코드를 생성해야 합니다.
시스템에서 생성된 인증 코드를 표시합니다.
7단계. 코드를 복사하거나 파일로 다운로드하려면 옵션을Copy to Clipboard클릭합니다. 코드 또는 파일을 장치에 복사해야 합니다. SLR을 구성하는 경우 인증 코드 텍스트 파일을 다운로드하거나 설치할 수 있습니다. PLR(Permanent License Reservation)을 구성하는 경우 인증 코드를 복사하여 붙여넣을 수 있습니다.
인증 코드를 사용하여 디바이스 등록
CSSM에서 인증 코드를 얻은 후 다음 명령을 실행하여 라이센스 예약 절차를 완료합니다.
1단계. 활성화합니다.
특별 권한 EXEC 모드를 활성화합니다. 프롬프트가 표시되면 비밀번호를 입력합니다.
2단계. License Smart Reservation 설치 파일bootflash: .
이 명령은 디바이스를 등록합니다. 파일로 복사한 인증 코드는 디바이스의 SLR을 활성화하는 데 사용됩니다. 명령을 실행하면show license tech support예약된 라이센스의 세부사항이 표시됩니다.
Smart License 예약 비활성화
Router#license smart reservation return local
이 명령은 권한 부여 코드를 제거하고 디바이스는 등록되지 않은 상태로 다시 전환합니다. 제품 인스턴스를 제거하려면 반환 코드가 생성되고 Cisco Smart Software Manager에 입력해야 합니다Router(config)#no license smart reservation.
자세한 내용은 Specific License Reservation Guide를 참조하십시오.
SLR은 17.3.2 또는 17.4.1 버전 이후에서는 지원되지 않습니다. Smart Licensing을 성공적으로 구성하려면 컨피그레이션을 제거해야 합니다. 컨피그레이션에 이 명령이 있는 경우 비활성화해야 합니다Router(config)#no license smart reservation.
또한 SLR이 지원되는 릴리스에서 SLR이 지원되지 않는 릴리스(17.3.2 이상)로 업그레이드하기 전에 포털 및 플랫폼에서 SLR이 제거되었는지 확인합니다.
참고: 현재 하드웨어 플랫폼 라이센스를 Smart Account로 마이그레이션하려면 DLC(Device Led Conversion)가 필요합니다.
DLC(Device-Led Conversion)
DLC는 CSSM에 등록할 때 새 디바이스 또는 제품 인스턴스가 기존 라이센스에서 스마트 라이센스로 업그레이드되는 프로세스입니다. 디바이스의 모든 라이센스는 수동 변환 없이 Classic 또는 Perpetual RTU(Right-to-Use) 라이센스에서 Smart 라이센스로 자동으로 변환됩니다.
DLC를 시작하려면 다음 단계를 진행합니다.
DLC는 라우터당 한 번만 실행할 수 있습니다. 먼저 라이센스를 등록할 Smart Account에 등록해야 합니다.
이전 Cisco IOS Pre-universal 기능 릴리스에서 업그레이드할 경우 먼저 범용 비-Smart License 전용 릴리스(예: Cisco IOS XE 16.9)로 업그레이드하고 구매한 라이센스를 구성한 다음 SLR로 업그레이드합니다.
DLC는 RTU에서 17.3.2 이후 릴리스로 직접 업그레이드할 경우 자동으로 실행됩니다.
버전 17.2.1r, 17.3 및 17.3.1a
Cisco IOS XE에서는 17.2.1r CUBE 트렁크 세션 사용을 지속적으로 모니터링하여 라이센스 사용을 주기적으로 보고합니다. 이는 Standard 및 Redundant 또는 Enhanced 라이센스 보고에 적용됩니다. 라이센스 사용은 이 명령을 사용하여 구성할 수 있는 타이머를 기반으로 주기적으로 보고됩니다
voice service voip
mode border-element license periodicity [mins|hours|days]
주기 타이머가 구성되지 않은 경우 라이센스 사용이 7일마다 보고됩니다. 통합 라이센스를 최대한 활용하려면 로드 밸런싱 추세를 반영하여 보고 기간을 설정해야 합니다. 온프레미스(위성) 라이센스 서버에 등록하는 경우에만 하루 미만의 주기를 사용해야 합니다. mode border-element license capacity 옵션은 17.2.1r에서 더 이상 사용되지 않습니다. 라이센스가 '컴플라이언스 위반'(라이센스 폴리싱 없음)인 경우 통화가 계속 처리됩니다.

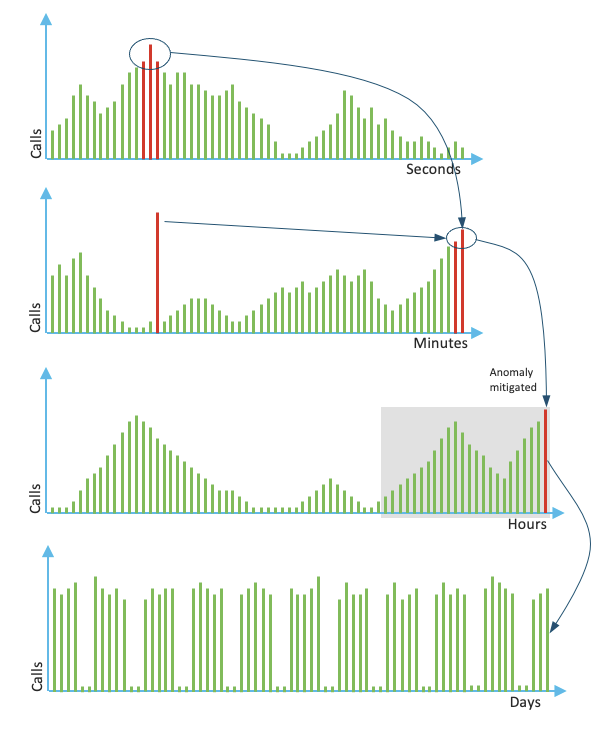

CUBE는 초당 처리되는 통화 수를 모니터링하고 이 데이터를 사용하여 라이센스 사용을 보고합니다.

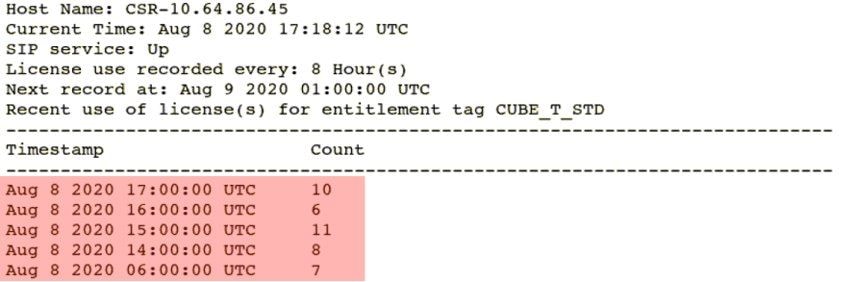

분당 사용량은 지난 60초 동안의 상위 3개 측정값의 평균입니다. 시간의 사용량은 지난 60분 동안 상위 3개 측정값의 평균입니다. 일별 사용은 마지막 24시간 값의 최대값입니다. 모니터 라이센스는 이 명령을 사용하여 지난 72일 동안show voice sip license stats사용되었습니다.
버전 17.3.2 이상
Cisco IOS XE 17.3.2 이상에서는 SLE(Smart Licensing Enhancement)가 도입되었습니다. 사용하기 전에 새로 설치하는 경우에는 디바이스 등록이 더 이상 필요하지 않습니다. 평가 모드가 제거됩니다. 계정 정책에 따라 라이센스가 사용된 보고서를 제출해야 합니다. CUBE 라이센스 사용은 사용된 세션 수 변경 후 90일 이내에 보고해야 합니다. 보고서는 기존과 같이 CSSM에 직접 또는 CSSM 온프레미스(위성)를 통해 제출되거나 독립형 보고 애플리케이션 CSLU(Cisco Smart License Utility Manager)를 사용하여 연결이 끊어진 네트워크에 대해 수동으로 제출됩니다. Cisco DNA(Digital Network Architecture) Center를 통해 보고할 수도 있습니다. 제출된 각 보고서는 CSSM에서 승인해야 합니다. 플랫폼이 정책 보고 기간 내에 유효한 승인을 받지 못하면 SIP 서비스가 비활성화됩니다(이전에 평가 만료가 관찰된 경우와 유사).
이제 이mode border-element license periodicity명령은 최소 8시간의 값을 허용합니다.
의 사용률 보고를 처리하기 위해 SLE에 새로운 타이머가CUBE Application > Smart Agent Application > CSSM 도입되었습니다.
- THT(Top of the Hour Timer): 이 타이머는 라우터가 부팅되는 즉시 시작되며 미래의 정각에 도달할 때까지 실행됩니다.
예를 들어 라우터가 05:52시간에 부팅되면 CUBE는 사용률 보고서를 생성하여 Smart Agent에 보내기 전에 미래의 최상단(즉, 06:00시간)에 도달할 때까지 기다립니다.
- VDT(Variance Detection Timer): 이 타이머는 라우터가 부팅되는 즉시 시작되어 THT에 도달하면 활용을 위해 폴링되고 그 이후부터 PT(Periodicity Timer)가 경과할 때까지 매시간 폴링됩니다. 이 타이머는 보고서 간의 사용률 차이를 탐지하는 데 사용됩니다.
예를 들어 라우터가 05:52시간에 부팅하면 사용률에 대한 첫 번째 VDT 폴링은 이전 8분 동안 06:00(THT)시간에 트리거됩니다.
- PT: CUBE에서 Smart Agent로 사용량을 보고하기 위해 구성된 빈도입니다. 기본값은 이전과 마찬가지로 7일로 유지되지만 구성 가능한 최소 값이 8시간으로 변경됩니다. PT이 8시간 미만으로 구성되어 있고 PT가 기본적으로 7일로 설정되어 있는 경우 오류가 표시됩니다.
추가 방법
디바이스와 CSSM 간에 신뢰를 구축하기 위해 버전 17.3.2 이상에서 추가 방법이 도입되었습니다.
SLE 보고

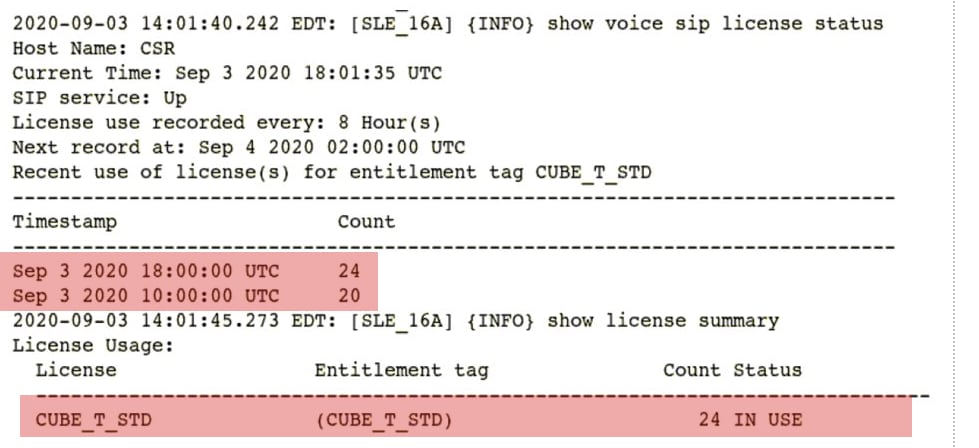

CUBE는 부팅 후 THT 만료 시 Smart Agent에 라이센스 사용률을 보고합니다. CUBE는 VDT(1시간) 만료 시 라이센스 사용률을 확인합니다. 차이(델타)가 이전 사용률 보고서의 25% 미만이고 PT가 만료된 경우 CUBE는 Smart Agent에 사용률을 보고합니다.
차이(델타)가 이전 사용률 보고서의 25%보다 크면 Smart Agent는 RUM(Resource Utilization Measurement) 보고서를 업데이트하고 PT는 구성된 기간으로 재설정되고 재시작됩니다.
정책에 따라 디스패치 타이머가 만료되면 스마트 에이전트는 RUM 보고서를 CSSM으로 전송합니다.
CSSM은 ACK(Acknowledgement)로 응답해야 합니다. ACK가 실패하면 Smart Agent는 CUBE에 ACK 실패를 알리고 SIP 서비스는 비활성화됩니다.
SLE 전송
17.3.2부터는 라이센스smart register id token및 라이센스smart deregister사용이 중단되며 새 CLI 라이센스smart trust id token show license all,show license status및 같은show license tech supportshow 명령은 등록에 반영되지 않도록 업데이트됩니다.
모든 고객을 지원하기 위해 SLE의 일부로 여러 전송 지원 모드가 추가되었습니다.
스마트
장치는 인터넷을 통해 RUM 보고서를 CSSM에 직접 전송할 수 있습니다. Smart 및 Call-home에 대한 전제 조건은 언급된 것과 같습니다.
- CSSM은 디바이스에 연결할 수 있어야 합니다.
- 다음 명령을 사용하여 DNS(Domain Name Server) IP 주소를 디바이스에 구성해야 합니다.
Router(config)#ip name-server
- CSSM에 도달하려면 디바이스에서 개별 경로를 구성해야 합니다. 네트워크에서 ICMP(Internet Control Message Protocol)가 차단되지 않은 경우 디바이스에서 ping할 때
smartreceiver-stage.cisco.com확인할 수 있습니다.
- 도메인 이름 및 도메인 조회 인터페이스를 구성합니다. 다음은 컨피그레이션 명령입니다.
Router(config)#ip domain name cisco.com
Router(config)#ip domain lookup source-interface (Interface name by which CSSM can be reachable)
- 다음 명령으로 IP HTTP 소스 인터페이스를 구성합니다.
Router(config)#ip http client source-interface
Router(config)#license smart transport smart
Router(config)#license smart url smart https://smartreceiver.cisco.com/licservice/license
에Cisco CSSM > Inventory로그인합니다. 선택합니다Virtual Account > New Token.
Router#license smart trust idtoken local
콜 홈
디바이스에서 사용 보고서를 수집하여 CSSM에 전송하는 HTTPS 프록시 디바이스입니다.
a. Transport(전송)를 Call-Home으로 설정합니다.
Router(config)#license smart transport callhome
b. Call-home을 구성합니다(기본적으로 16.10.1a 이상의 모든 Cisco IOS XE 릴리스에서 사용 가능).
Service call-home
Call-home
profile “CiscoTAC-1”
active
destination transport-method http
no destination transport-method email
destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService
c. CSSM에서 토큰 생성:
에Cisco CSSM > Inventory로그인합니다. 선택합니다Virtual Account > New Token.
d. CSSM과 신뢰 구축.
Router#license smart trust idtoken local
참고: 이license smart trust idtoken local force
CSLU(Cisco Smart License Utility Manager)
CSLU 소프트웨어는 Windows/Linux/Mac OS에서 애플리케이션으로 설치할 수 있습니다. 또한 Smart Agent에서 RUM 보고서를 수집하여 CSSM으로 전송하는 위성 서버의 내장 모듈입니다. CSLU 소프트웨어는 Smart Licensing Utility에서 다운로드할 수 있습니다. 디바이스에서 CSLU에 연결할 수 있어야 합니다.
전송 컨피그레이션과 관련된 CLI는 다음과 같습니다.
CUBE(config)#license smart transport cslu
CUBE(config)#license smart url cslu http://:8182/cslu/v1/pi (FQDN also can used)
example of CLI- license smart url cslu http://10.195.85.83:8182/cslu/v1/pi where 10.195.85.83 is CSLU IP.
이 경우 CSLU와license smart trust idtokenCSSM 간에 신뢰할 수 있는 연결을 설정해야 하므로 CLI가 필요하지 않습니다.
참고: 17.3.2 이상으로 업그레이드하면 전송 유형이 CSLU로 변경되고 CSSM 신뢰가 손상되므로 다시 활성화해야 합니다.
Airgap/Offline 방식
CSSM에 도달할 수 없는 에어갭망 또는 기기가 있는 경우, 오프라인 방식을 이용해 RUM 보고서를 전송하고 기기에 설치된 ACK를 받을 수 있다. 디바이스와 CSSM을 사용할 수 있는 연결은 없습니다. 이 경우 RUM 보고서를 전송하고 CSSM에서 ACK를 얻기 위해 airgap 방식을 사용한다.
여기에서 라이센스 사용을 업데이트하려는 경우 디바이스에서 라이센스 사용 파일을 수집하고 CSSM에 업로드해야 합니다. 그런 다음 CSSM에서ACK파일을 생성하여 디바이스에 업로드합니다. HA 설정의 경우에도 'active'에 대한 사용량 수집이면 충분합니다.
1단계. 전송을 활성화합니다.
CUBE(config)#license smart transport off (transport must be off for offline mode)
2단계. RUM 보고서 생성:
CUBE#license smart save usage unreported file
표시된 대로 'unreported' 옵션을 사용하는 것이 좋습니다. 이 경우 아직 보고되지 않은 파일만 다운로드되고 Acknowledged(승인됨)인 이전 사용 보고서는 폐기됩니다.
그러나 보고해야 하는 데이터의 양에 대해 사용할 수 있는 다른 옵션이 있습니다.
CUBE#license smart save usage ?
all Save all reports
days Save reports from last n days
rum-Id Save an individual RUM report
unreported Save all previously un reported reports
3단계. CSSM에 보고서를 업로드합니다.

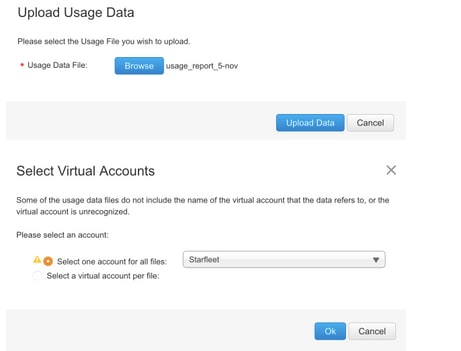

Routers Flash에서 데스크톱으로 '사용량 데이터 저장'을 내보냅니다. CSSM Smart Account 페이지에서 로Report > Usage Data Files > Upload usage data이동합니다. 팝업 창에서 사용량 보고서를 선택하고 을 클릭합니다upload. 파일이 업로드되면 디바이스가 연결된 올바른 VA(Virtual Account)를 선택해야 합니다.
4단계. 라우터에 ACK 업로드:
데이터가 완전히 처리되고 ACK가 준비되면 포털에서 파일을 다운로드하고 라우터 플래시에 로드합니다. 파일을 디바이스로 가져오는ACK명령은 다음과 같습니다.
CUBE#license smart import bootflash:<file_name>
Import Data Successful
SLE 시행
승인 기한이 계정 정책에 의해 설정되기 전에 라이센스 사용 보고서가 승인되지 않으면 통화 처리가 비활성화됩니다. 를 사용하여 현재 마감일을 확인합니다show license status | i deadline. SSM On-Prem 또는 CSLU를 통해 CSSM에서 직접 또는 간접적으로 확인 응답을 수신할 때만 통화 처리가 재개됩니다.
참고: 통화 처리가 비활성화된 후 정책을 변경해도 서비스를 다시 시작할 수 없습니다.
DLC는 RTU에서 17.3.2 이후 릴리스로 직접 업그레이드할 경우 자동으로 제공됩니다.
다음을 확인합니다.
플랫폼 등록을 확인하는 명령
Cisco IOS XE 릴리스 16.11.1a에서 Cisco IOS XE Amsterdam 17.3.1a로의 플랫폼 등록 및 라이센스 사용을 확인하려면 다음 명령을 사용합니다.
show cube status
참고: Cisco IOS XE Amsterdam 17.2.1r에서 라이센스 용량 및 차단된 통화 정보는 더 이상 출력에 포함되지 않습니다.
cube#show cube status
CUBE-Version: 12.5.0
SW-Version: 16.11.1, Platform CSR1000V
HA-Type: none
Licensed Capacity: 10
Calls blocked (Smart Licensing Not Configured): 0
Calls blocked (Smart Licensing Eval Expired): 0
show license status
플랫폼이 CSSM/On-Prem Satellite에 등록된 경우:
cube#show license status
Smart Licensing is ENABLED
...
Transport: > This shows the current transport type used
Type: Callhome
Registration:
Status: REGISTERED > This shows Smart License is registered
Smart Account: BU Production Test
Virtual Account: CUBE Sat Test
Export-Controlled Functionality: Allowed
Initial Registration: SUCCEEDED on Feb 18 12:57:04 2019 UTC
Last Renewal Attempt: None
Next Renewal Attempt: Aug 17 12:57:03 2019 UTC
Registration Expires: Feb 18 12:51:49 2020 UTC
License Authorization:
Status: AUTHORIZED on Mar 04 15:11:54 2019 UTC
Last Communication Attempt: SUCCEEDED on Mar 04 15:11:54 2019 UTC
Next Communication Attempt: Apr 03 15:11:53 2019 UTC
Communication Deadline: Jun 02 15:06:21 2019 UTC
플랫폼이 등록되지 않은 경우:
show license status
Smart Licensing is ENABLED
Utility:
Status: DISABLED
Data Privacy:
Sending Hostname: yes
Callhome hostname privacy: DISABLED
Smart Licensing hostname privacy: DISABLED
Version privacy: DISABLED
Transport:
Type: Callhome
Registration:
Status: UNREGISTERED
Export-Controlled Functionality: NOT ALLOWED
License Authorization:
Status: EVAL MODE
Evaluation Period Remaining: 74 days, 21 hours, 30 minutes, 39 seconds > This also shows the evaluation period that remains. After the evaluation is expired, SIP services are disabled.
License Conversion:
Automatic Conversion Enabled: False
Status: Successful on May 03 19:13:32 2021 UTC
Export Authorization Key:
Features Authorized:
Miscellaneous:
Custom Id:
플랫폼이 SLR을 사용하여 등록된 경우
ankvijay_vcme#show license status
Smart Licensing is ENABLED
Utility:
Status: DISABLED
License Reservation is ENABLED
Data Privacy:
Sending Hostname: yes
Callhome hostname privacy: DISABLED
Smart Licensing hostname privacy: DISABLED
Version privacy: DISABLED
Transport:
Type: Callhome
Registration:
Status: REGISTERED - SPECIFIC LICENSE RESERVATION
Export-Controlled Functionality: ALLOWED
Initial Registration: SUCCEEDED on May 03 18:49:23 2021 UTC
License Authorization:
Status: AUTHORIZED - RESERVED on May 03 18:49:23 2021 UTC
Export Authorization Key:
Features Authorized:
show voice sip license stats
cube#show voice sip license stats
11:01:01 AM Thursday Aug 29 2019 IST
10
9
8
7
6
5
4
3
2
1
0....5....1....1....2....2....3....3....4....4....5....5....6
0 5 0 5 0 5 0 5 0 5 0
CUBE Trunk License Usage (last 60 seconds)
369863146641
8880900440044
3330922440011
910 **
820 #*
730 ##
640 *##* **
550 ###* ##
460 #### *##*
370 *#### *##*
280 #####* ####
190 ###### ####
100 *######*####*
10 #############
0....5....1....1....2....2....3....3....4....4....5....5....6
0 5 0 5 0 5 0 5 0 5 0
CUBE Trunk License Usage (last 60 minutes)
* = maximum # = average
이 예제 출력은 60초 및 60분 테이블만 표시하도록 잘립니다.
cube#show voice sip license stats table
02:50:16 PM Wednesday Nov 13 2019 UTC
CUBE Trunk License Usage (last 60 seconds)
Period Average Max
----------------------------
1-5 0 0
6-10 0 0
11-15 0 0
16-20 0 0
21-25 0 0
26-30 0 0
31-35 0 0
36-40 0 0
41-45 0 0
46-50 0 0
51-55 0 0
56-60 0 0
CUBE Trunk License Usage (last 60 minutes)
Period Average Max
----------------------------
1-5 0 0
6-10 0 0
11-15 0 0
16-20 0 0
21-25 0 0
26-30 0 0
31-35 0 0
36-40 0 0
41-45 0 0
46-50 324 900
51-55 343 899
56-60 292 600
show voice sip license status
cube#show voice sip license status
Host Name: cube
Current Time: Nov 25 2019 14:46:41 IST
SIP service: Up
License request interval: 5 Minute(s)
Next request at: Nov 25 2019 14:50:44 IST
Recent request(s) for entitlement tag CUBE_T_STD
-----------------------------------------------------------
Timestamp Count Result
-----------------------------------------------------------
Nov 25 2019 14:45:44 IST 10 Out of compliance
Nov 25 2019 14:40:44 IST 4 Authorized
Nov 25 2019 14:35:44 IST 2 Authorized
show license usage
cube#show license usage
License Authorization:
Status: AUTHORIZED on Mar 04 15:11:54 2019 UTC
CSR 1KV APPX 500M (appx_500M):
Description: CSR 1KV APPX 500M
Count: 1
Version: 1.0
Status: AUTHORIZED
Export status: NOT RESTRICTED
CUBE_Trunk_Standard_Session (CUBE_T_STD):
Description: Cisco Unified Border Element (CUBE) Trunk Standard Session License
Count: 10
Version: 1.0
Status: AUTHORIZED
Export status: NOT RESTRICTED
show license summary
Device#show license summary
Smart Licensing is ENABLED
Registration:
Status: REGISTERED
Smart Account: BU Production Test
Virtual Account: CUBE Sat Test
Export-Controlled Functionality: Allowed
Last Renewal Attempt: None
Next Renewal Attempt: Aug 17 12:57:04 2019 UTC
License Authorization:
Status: AUTHORIZED
Last Communication Attempt: SUCCEEDED
Next Communication Attempt: Apr 03 15:11:54 2019 UTC
License Usage:
License Entitlement tag Count Status
-----------------------------------------------------------------------------
CUBE_Trunk_Standard_... (CUBE_T_STD) 10 AUTHORIZED
Cisco IOS XE Amsterdam 17.3.2 및 Cisco IOS XE Bengaluru 17.4.1a 이상에서 플랫폼 라이센스 사용을 확인하려면 다음 명령을 사용합니다.
show cube status
cube#show cube status
CUBE-Version : 14.1
SW-Version : 17.3.2, Platform CSR1000V
HA-Type : none
cube#show cube status
CUBE-Version : 14.1
SW-Version : 17.4.1, Platform CSR1000V
HA-Type : none
show license status
CSSM과 플랫폼 간의 통신이 작동하지 않는 경우:
cube#show license status
Utility:
Status: DISABLED
Data Privacy:
Sending Hostname: yes
Callhome hostname privacy: DISABLED
Smart Licensing hostname privacy: DISABLED
Version privacy: DISABLED
Transport: > Different Transport types (cslu/smart/off/callhome) are visible here
Type: Callhome
Policy:
Policy in use: Merged from multiple sources.
Installed Time: Jan 01 05:30:00 1970 IST
Reporting ACK required: yes
Perpetual Attributes:
First report requirement (days): 365 (CISCO default)
Reporting frequency (days): 90 (CISCO default)
Report on change (days): 90 (Product default)
Subscription Attributes:
First report requirement (days): 90 (CISCO default)
Reporting frequency (days): 90 (CISCO default)
Report on change (days): 80 (Product default)
Enforced License Attributes:
First report requirement (days): 90 (Customer Policy)
Reporting frequency (days): 90 (Customer Policy)
Report on change (days): 80 (Customer Policy)
Export License Attributes:
First report requirement (days): 90 (Customer Policy)
Reporting frequency (days): 90 (Customer Policy)
Report on change (days): 90 (Customer Policy)
Miscellaneous:
Custom Id:
Usage Reporting:
Last ACK received: > NO ACK Received from portal
Next ACK deadline: May 26 08:24:45 2020 IST
Reporting Interval: 30
Next ACK push check:
Next report push: Jun 15 08:24:45 2020 IST
Last report push:
Last report file write:
Last report pull:
Trust Code Installed: > No trust code installed
CSSM과 플랫폼 간에 통신이 올바르게 작동하는 경우:
isr4321#show license status
Utility:
Status: DISABLED
Smart Licensing Using Policy:
Status: ENABLED
Data Privacy:
Sending Hostname: yes
Callhome hostname privacy: DISABLED
Smart Licensing hostname privacy: DISABLED
Version privacy: DISABLED
Transport:
Type: Callhome
Policy:
Policy in use: Merged from multiple sources.
Reporting ACK required: yes (CISCO default)
Unenforced/Non-Export Perpetual Attributes:
First report requirement (days): 365 (CISCO default)
Reporting frequency (days): 0 (CISCO default)
Report on change (days): 90 (CISCO default)
Unenforced/Non-Export Subscription Attributes:
First report requirement (days): 90 (CISCO default)
Reporting frequency (days): 90 (CISCO default)
Report on change (days): 90 (CISCO default)
Enforced (Perpetual/Subscription) License Attributes:
First report requirement (days): 0 (CISCO default)
Reporting frequency (days): 0 (CISCO default)
Report on change (days): 0 (CISCO default)
Export (Perpetual/Subscription) License Attributes:
First report requirement (days): 0 (CISCO default)
Reporting frequency (days): 0 (CISCO default)
Report on change (days): 0 (CISCO default)
Miscellaneous:
Custom Id:
Usage Reporting:
Last ACK received: Jul 28 11:23:22 2021 PDT > Ack Received from CSSM
Next ACK deadline:
Reporting push interval: 0 (no reporting)
Next ACK push check: Jul 28 11:26:20 2021 PDT
Next report push:
Last report push: Jul 28 11:22:21 2021 PDT
Last report file write:
Trust Code Installed: Jul 28 11:18:43 2021 PDT
show voice sip license statsshow voice sip license stats및show voice sip license stats테이블은 Smart Licensing을 사용하는 정책에 대해 변경되지 않습니다. 이전 예를 참조하십시오.show voice sip license status
참고: 명령에서show voice sip license status
router#show voice sip license status
Host Name: router
Current Time: Sep 1 2020 23:12:03 UTC
SIP service: Up
License use recorded every: 8 Hour(s)
Next record at: Sep 2 2020 03:00:00 UTC
Recent use of license(s) for entitlement tag CUBE_T_STD
----------------------------------------------------------------------------
Timestamp Count
----------------------------------------------------------------------------
Sep 1 2020 19:00:00 UTC 0
Sep 1 2020 11:00:00 UTC 20
show license usage - 라이센스 사용량을 표시합니다.
POD8-4321-1#show license usage
License Authorization:
Status: Not Applicable
uck9 (ISR_4321_UnifiedCommunication):
Description: uck9
Count: 1
Version: 1.0
Status: IN USE
Export status: NOT RESTRICTED
Feature Name: uck9
Feature Description: uck9
Enforcement type: NOT ENFORCED
License type: Perpetual
appxk9 (ISR_4321_Application):
Description: appxk9
Count: 1
Version: 1.0
Status: IN USE
Export status: NOT RESTRICTED
Feature Name: appxk9
Feature Description: appxk9
Enforcement type: NOT ENFORCED
License type: Perpetual
securityk9 (ISR_4321_Security):
Description: securityk9
Count: 1
Version: 1.0
Status: IN USE
Export status: NOT RESTRICTED
Feature Name: securityk9
Feature Description: securityk9
Enforcement type: NOT ENFORCED
License type: Perpetual
show license summary
Device#show license summary
License Usage:
License Entitlement tag Count Status
-----------------------------------------------------------------------------
CUBE_T_STD (CUBE_T_STD) 9 IN USE
Smart License와 관련해서도 다음 명령을 사용할 수 있습니다.
show license allshow license tech supportshow call-home smart-licensing
서비스 가용성
Smart Licensing(버전 16.10.1a - 17.3.1a)
Syslog
평가 기간이 만료될 예정이면 Syslog 알림이 다양한 간격으로 출력됩니다. 알림은 다음 간격으로 생성됩니다. 60일, 30일, 21일, 14일, 7일, 그리고 매일, 23시간, 그리고 마지막 날 매시간.
000295: *Apr 24 21:28:28.838: %SIP-3-LICENSING: The evaluation period is about to expire in 20 hours!
평가 기간이 만료되면 'SmartAgentNotifyEvalExpired' 알림을 받을 때마다 Syslog를 인쇄합니다.
000335: *Apr 10 11:20:10.225: %SIP-3-LICENSING: Evaluation period has expired!
평가 기간이 만료되고 sip-to-sip 통화가 차단되면 Syslog 알림이 출력됩니다.
005454: Jul 19 07:06:44.324: %CUBE-1-LICENSING: SIP-SIP call blocked due to CUBE Licensing Enforcement
Show call-home smart licensing statistics
성공: 성공적으로 전송 및 응답을 받았습니다.
실패: 표시된 오류를 보내거나 응답하지 못했습니다.
대기열에 있음: 전송 대기 중인 대기열입니다.
삭제: 잘못된 Call Home 컨피그레이션으로 인해 삭제되었습니다.
Msg Subtype Success Failed Inqueue Dropped Last-sent (GMT+00:00)
----------------------------------------------------------------------
REGISTRATION 1 0 0 0 2019-02-05 03:06:22
ACKNOWLEDGEMENT 1 0 0 0 2019-02-05 03:06:25
ENTITLEMENT 2 0 0 0 2019-02-05 03:07:23
Show cube status
SW-Version : 16.11.1prd6, Platform CSR1000V
HA-Type: none
Licensed Capacity: 25
Calls blocked (Smart Licensing Not Configured): 0
Calls blocked (Smart Licensing Eval Expired): 0
SLE(버전 17.3.2 이상)
Show voice sip license status
CUBE4431# show voice sip license status
첫 번째 THT 만료에서 7건의 통화가 보고되었으며 PT가 만료될 때까지 라이센스 분산 사용량이 25% 미만이었습니다(8시간). 따라서 06:00:00부터 14:00:00까지 최대 사용량이 8시간으로 보고됩니다.14:00부터 15:00:00까지 그리고 매 시간마다 차이가 25%를 초과하므로 더 많은 항목이 표시됩니다..
Show voice sip license status
여기서 트래픽은 PT 타이머가 만료될 때까지 25% 미만이었으므로 8시간 동안 2개의 항목만 존재합니다.
참고: Cisco IOS XE 릴리스 17.3.2 이상부터 CUBE 라이센스는 활성 상태로 사용될 때만 show voice sip license status 명령 출력에 "사용 중"으로 표시됩니다. 이는 활성 통화가 있을 때 발생합니다. 활성 통화가 없는 경우 CUBE 라이센스는 이 명령 출력에서 사용된 것으로 표시되지 않습니다.
문제 해결

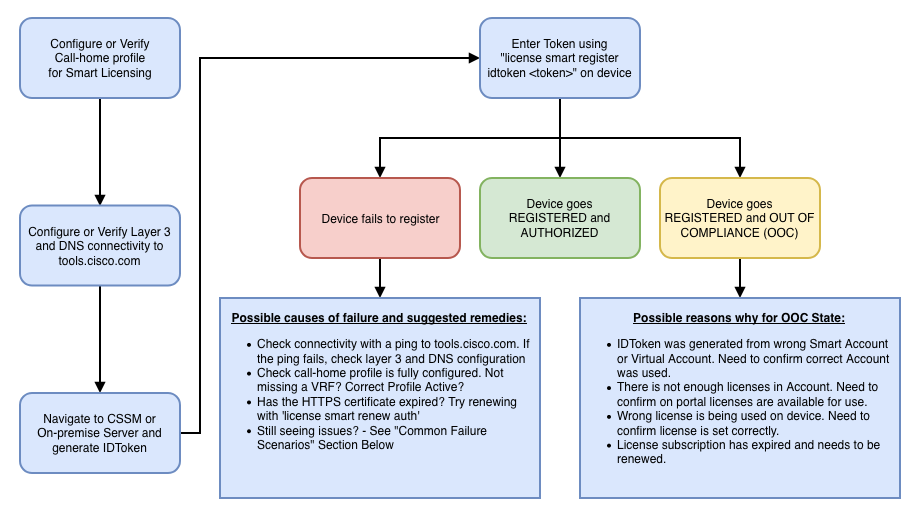

Cisco 디바이스로 Smart Licensing 지원 소프트웨어 버전으로 마이그레이션하는 경우 이 순서도를 세 가지 방법(Direct Cloud Access, HTTPS Proxy, Cisco Smart Software Manager On-Prem) 모두에 대한 일반 설명서로 사용할 수 있습니다.
이러한 트러블슈팅 단계는 주로 '디바이스가 등록되지 않는' 시나리오에 집중합니다.
디바이스 등록 실패
초기 컨피그레이션 후 Smart Licensing을 활성화하려면 CSSM 또는 Cisco Smart Software Manager On-Prem에서 생성된 토큰을 CLI를 통해 디바이스에 등록해야 합니다.
license smart register idtoken
이렇게 하면 다음 이벤트가 생성되어야 합니다.
! Smart licensing process starts
!
The registration process is in progress. Use the show license status command to check the progress and result!
! Crypto key is automatically generated for HTTPS communication
!
Generating 2048 bit Rivest-Shamir-Addleman (RSA) keys, keys are exportable... [OK] (elapsed time was 1 second) %CRYPTO_ENGINE-5-KEY_ADDITION: A key named Service Level Agreement (SLA)-KeyPair has been generated or imported by crypto-engine %PKI-4-NOCONFIGAUTOSAVE: Configuration was modified. Issue 'write memory' to save the new Cisco IOS PKI configuration!
! Call-home start the registration process
! %CALL_HOME-6-SCH_REGISTRATION_IN_PROGRESS: SCH device registration is in progress. Call-home polls SCH server for registration result. You can also check SCH registration status with "call-home request registration-info" under EXEC mode. !
! Smart Licensing process connects with CSSM and checks entitlement.
! %SMART_LIC-6-EXPORT_CONTROLLED: Usage of export-controlled features is allowed %SMART_LIC-6-AGENT_REG_SUCCESS: Smart Agent for Licensing Registration with the Cisco Smart Software Manager or satellitefor udi PID:, SN: %SMART_LIC-4-CONFIG_NOT_SAVED: Smart Licensing configuration has not been saved %SMART_LIC-5-IN_COMPLIANCE: All entitlements and licenses in use on this device are authorized %SMART_LIC-6-AUTH_RENEW_SUCCESS: Authorization renewal with the Cisco Smart Software Manager or satellite. State=authorized for udi PID:,SN:
Call-home 컨피그레이션을 확인하려면 다음 CLI를 실행합니다.
Router#show call-home profile all
Profile Name: CiscoTAC-1
Profile status: ACTIVE
Profile mode: Full Reporting
Reporting Data: Smart Call Home, Smart Licensing
Preferred Message Format: xml
Message Size Limit: 3145728 Bytes
Transport Method: http
HTTP address(es): https://tools.cisco.com/its/service/oddce/services/DDCEService
Other address(es): default
Periodic configuration info message is scheduled every 21 day of the month at 13:43
Periodic inventory info message is scheduled every 21 day of the month at 13:28
Alert-group Severity
------------------------ ------------
crash debug
inventory normal
Syslog-Pattern Severity
------------------------ ------------
.* major
Smart Licensing 상태를 확인하려면 다음 CLI를 실행합니다.
Router#show license summary
Smart Licensing is ENABLED
Registration:
Status: REGISTERED
Smart Account: TAC Cisco Systems, Inc.
Virtual Account: Krakow LAN-SW
Export-Controlled Functionality: ALLOWED
Last Renewal Attempt: None
Next Renewal Attempt: Nov 22 21:24:32 2019 UTC
License Authorization:
Status: AUTHORIZED
Last Communication Attempt: SUCCEEDED
Next Communication Attempt: Jun 25 21:24:37 2019 UTC
License Usage:
License Entitlement tag Count Status
-----------------------------------------------------------------------------
CSR 1KV APPX 100M (appx_100M) 1 AUTHORIZED
CUBE v14 Trunk Stand... (CUBE_T_STD) 20 AUTHORIZED
디바이스가 등록되지 않는 경우(그리고 상태가 이전에 표시된 REGISTERED와 다른 경우) Out-of-Compliance는 Smart Virtual Account에서 누락되는 라이센스, 잘못된 매핑(즉, 라이센스를 사용할 수 없는 다른 가상 어카운트의 토큰이 사용됨 등)과 같은 CSSM의 문제를 가리킵니다. 확인:
a. 컨피그레이션 설정 및 일반적인 실패 시나리오를 확인합니다.
b. 기본 연결을 확인합니다.
디바이스가 직접 액세스하거나 Cisco Smart Software Manager 온프레미스 서버에 연결(및 TCP 포트 열기)tools.cisco.com
Router#show run all | in destination address http
destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService
!
! check connectivity
!
Router#telnet tools.cisco.com 443 /source-interface gi0/0
Trying tools.cisco.com (192.168.1.1, 443)... Open
[Connection to tools.cisco.com closed by foreign host]
이 방법이 작동하지 않을 경우 라우팅 규칙, 소스 인터페이스 및 방화벽 설정을 다시 확인하십시오.
참고: HTTP(TCP/80)는 사용되지 않으며 권장 프로토콜은 HTTPS(TCP/443)입니다.
c. Smart License 설정을 확인합니다.
다음의 출력을 수집합니다.
Router#show tech-support license
수집된 컨피그레이션 또는 로그를 검증합니다(추가 조사를 위해 Cisco TAC 케이스를 열기로 결정한 경우 이 출력을 첨부합니다).
d. 디버그를 활성화합니다.
- 라이센스 기능 큐브 모두 디버그
- debug license agent all(라이센스 에이전트 모두 디버그)
- 디버그 라이센스 이벤트
- 라이센스 오류 디버그
- Call-Home Smart Licensing 모두 디버그
- 음성 고가용성 모두 디버그(피어 간의 피어 정보 교환을 포함하는 SL HA 관련 문제 해결)
기본적으로 CUBE와 CSSM 간의 모든 통신은 플랫폼 수준에서/bootflash/tracelogs아래에 기록됩니다. 이 로그 파일에 액세스하려면 다음을 수행할 수 있습니다.
#request platform software system shell rp active (to gain the shell access)
로/bootflash/tracelogs/이동합니다.
파일은 'IOSRP_R...'로 시작합니다.
[cube-1:/bootflash/tracelogs]$ ls -ltr IOSRP*
-rw------- 1 root root 35212 Feb 11 12:45 IOSRP_R0-0.22210_0.20190116052339.bin.gz
-rw------- 1 root root 42582 Feb 11 13:41 IOSRP_R0-0.22819_0.20190211125201.bin.gz
-rwxr--r-- 1 root root 1048576 Feb 11 14:05 IOSRP_R0-0.29479_0.20190211134254.bin
-rwxr--r-- 1 root root 1048576 Feb 12 02:15 IOSRP_R0-0.29522_0.20190211140852.bin
이를 사용하여 해독할 수btdecode 있습니다.
관련 정보
피드백
