Cisco Aironet Lightning Arrestor（AIR-ACC245LA-N）の取り付け手順

Cisco Aironet Lightning Arrestor（AIR-ACC245LA-N）の取り付け手順

---

このマニュアルでは、避雷器キットの詳細と、避雷器の取り付け手順について説明します。

概要

過電圧の過渡電流は、雷による静電放電、スイッチ プロセス、電線との直接接触、または地電流を介して生成される可能性があります。Cisco Aironet AIR-ACC245LA-N Lightning Arrestor は、憂慮すべき干渉電圧の振幅と持続期間を制限し、インラインの装置、システム、およびコンポーネントの過電圧抵抗を向上させます。これらの取り付け手順に従って避雷器を取り付けると、電位が調整されるため、保護されるシステム内で並列信号線への誘導障害が回避されます。

Cisco Aironet AIR-ACC245LA-N Lightning Arrestor は Cisco Aironet アクセス ポイントとブリッジで使用するために設計されていますが、N コネクタを使用する Cisco Aironet 無線デバイスで使用できます。

警告

警告 雷雨時に避雷器の取り付けまたは検査を行う場合は、インライン装置の接続を解除するか、スイッチをオフにしてください。

警告 避雷器を接続するときには、それに続く装置や部品の接続が解除されているか、電源がオフになっていることを確認します。

警告 「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。

警告 雷が発生しているときには、システムに手を加えたり、ケーブルの接続や取り外しを行ったりしないでください。

インストールの考慮事項

アース接続とボンディング接続を適切に行うことは、最も重要なことです。避雷器をアース接続する場合は、次の点を考慮してください。

• 接地点に避雷器コンポーネントを直接接続します。

• アース接続の接点は清潔で、埃や湿気がない状態である必要があります。

• マニュアルで指定されているトルクまで、ネジ付きの接合部を締めます。

インストール上の注意事項

この避雷器は、屋外アンテナに接続されたアンテナ ケーブルと Cisco Aironet 無線デバイスの間に取り付けるように設計されています。避雷器は屋内にも屋外にも設置できます。また、外部 N コネクタを持つ無線デバイスに直接接続できます。また、インラインでも、フィードスルー モジュールとしても取り付けられます。フィードスルーとして取り付ける場合、避雷器を収納するため、5/8 インチ（16 mm）の穴が必要です。図 1 を参照してください。

（注） この避雷器は避雷器キットの一部です。キットには、避雷器、アース ラグ、およびこの説明書が含まれています。

（注） 避雷器を取り付けるときは、地域の避雷器取り付けに適用される規制またはベスト プラクティスに従ってください。

避雷器の屋内設置

避雷器を屋内に設置する場合は、構造用鋼材や電気パネルのアース端子など、アース接続に適した場所の近くにワイヤレス LAN デバイスを配置します。避雷器を頑丈なワイヤ（#6 銅線）使用して接地し、構造用鋼材や電気パネル上の適切な接地点にアース線を接続します。接続をできるだけ短くする必要があります。

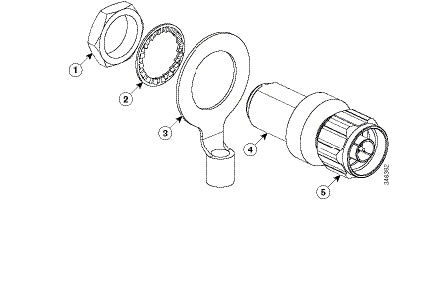

図 1 避雷器の詳細





1	ナット	4	保護されていない側（アンテナを接続）
2	ロックワッシャ	5	保護された側（無線デバイスを接続）
3	アース ラグ
