Cisco Aironet 3600 シリーズ アクセス ポイント 802.11ac 無線モジュールの設置
注:ソフトウェア リリース 7.5 でサポートされていない高可用性
このマニュアルでは、Cisco Aironet 3600 シリーズ アクセス ポイント 802.11ac 無線モジュール(AIR-RM3000AC)の設置手順を示します。無線モジュールは、Cisco Aironet 3600 シリーズ アクセス ポイントの IEEE 802.11ac のサポートを提供し、3600 シリーズ アクセス ポイントのモジュール ポートに接続します。
•
「概要」
•
「システム要件」
モジュールの 802.11ac 無線は、依存しない 802.11ac オーバーレイを提供して 3600 アクセス ポイントの既存の 5 GHz 802.11n 無線を補完します。IEEE 802.11ac は 5 GHz 帯域で高スループット WLAN を提供するワイヤレス ネットワーキング標準です。次のように 802.11ac が 802.11n に構築されます。
•
無線でデータが迅速に送信(256 QAM)され、スペクトルが迅速に放棄され、プロセスでの消費電力が少なくなるようにスペクトルの効率を高めます。
無線モジュールが設置されると、さらに 4.6 ワットの電力を 3600 アクセス ポイントに供給する必要があります。モジュールが設置されたアクセス ポイントでは、アップストリーム ネットワーキング デバイスの 802.3af(15.4w)対応 Power over Ethernet(PoE)ポートによって提供されるものより若干多く必要です。
•
アップストリーム スイッチからアクセス ポイントに最大 20 W を追加で供給する拡張 PoE
•
アップストリーム スイッチからアクセス ポイントに最大 30 W を追加で供給する 802.3at PoE+
•
適切なスイッチから 60 W(2 X 30 W PoE+)を追加で供給する Universal PoE。アクセス ポイントで PoE+ ソースの 1 つが使用されます。
•
Cisco AIR-PWRINJ4 のパワー インジェクタまたはローカルの 18 ワットの Cisco AIR-PWR-B 電源
(注) モジュールが設置されて、802.3af 電源だけ使用する場合、アクセス ポイントの電源を投入すると、モジュールはディセーブル ステートになります。
ヒント アクセス ポイント 2.4 GHz 無線を無効にすると、電力消費が軽減されます。そのため、イネーブルにされた無線モジュールと 802.3af 電源を使用できます。
•
802.11ac クライアントは 802.11ac 無線モジュールに接続する帯域制御を介して誘導されます。
(注) 一部の 802.11ac クライアント デバイスは、DFS チャネルをサポートしません。802.11ac 無線モジュールが DFS チャネル上で動作する場合、一部のクライアント デバイスがアクセス ポイントに関連付けられません。
•
802.11ac は 5 GHz のみのテクノロジーであるため、2.4 GHz 帯域が引き続き 802.11b/g/n クライアントにサービスを提供します。
•
アクセス ポイントの統合 802.11n 無線および 802.11ac 無線モジュールは 5 GHz 帯域で同じチャネル上のクライアント デバイスをサポートするようにタンデムで動作します。同じチャネル上の動作により、無線が競合しないようになります。
•
無線モジュールは 802.11ac 明示ビーム形成標準を使用し、Cisco Client Link 2.0、Cisco Compatible Extensions(CCX)、または無線リソース管理(RRM)をサポートしません。ただし、内部 802.11n 無線はそれらの機能をサポートし、レガシー クライアントと 802.11n クライアントにその機能を提供します。
リリース 7.5 以降のコントローラ コンフィギュレーション ガイドと 802.11ac 導入ガイドの 802.11ac 機能の詳細を参照してください。マニュアルは、Cisco.com で入手できます。
コントローラ コンフィギュレーション ガイド: http://www.cisco.com/en/US/partner/products/ps10315/products_installation_and_configuration_guides_list.html
http://www.cisco.com/en/US/docs/wireless/technology/apdeploy/2600_2600_3600_DG.pdf
このモジュールは、Cisco Aironet 3600 シリーズ アクセス ポイントで使用するために設計されています。モジュールは他のアクセス ポイントで使用するように設計されていません。無線モジュールはソフトウェア リリース 7.5.x 以降を実行している、次の Cisco ワイヤレス LAN コントローラでサポートされます。
•
Cisco サービス統合型ルータ第 2 世代(ISR G2)向けの Cisco Services Ready Engine(SRE)のワイヤレス LAN コントローラ モジュール(WLCM)
コントローラは、ソフトウェア リリース 7.5 で 802.11ac 無線の高可用性をサポートしていません。コントローラの 802.11ac 設定(802.11ac データ レートとグローバル 802.11ac モード)は、スタンバイ コントローラと同期されません。これにより、アクティブ コントローラでこれらの設定を明示的に無効にした場合に、クライアントのスループット変動および再アソシエーションが発生することがあります。
さらに 802.11ac グローバル モード設定により、無線モジュールがイネーブルかどうかがコントロールされます。802.11ac グローバル モードが 1 台のコントローラ上のみでイネーブルにされている場合、アクセス ポイントが 802.11ac グローバル モードがディセーブルになっているコントローラと結合すると、モジュールが無効になる可能性があります。
ステップ 3

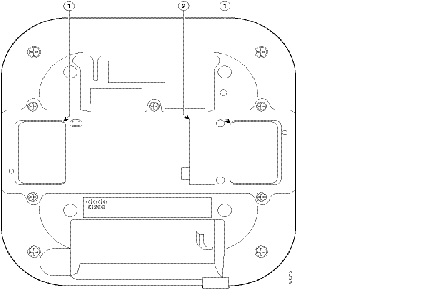

3600 シリーズ アクセス ポイントの背面からモジュール ポート コネクタを識別するためのラベルをはがします。
ステップ 4
モジュールのコネクタをアクセス ポイントの背面のコネクタに合わせ、カチッと音がするまでモジュールを押し込みます。
(注) ネジが締められないと、モジュールは認識されないため、正しく機能しない可能性があります。ネジを締めすぎないようにしてください。手で締めるだけにします。
ステップ 6
アクセス ポイントの電源を投入します。アクセス ポイントが起動すると、モジュールが認識されます。
ここでは 802.11ac 無線をサポートする無線 LAN コントローラで必要な設定について説明します。
ワイヤレス LAN コントローラ(WLC)のグラフィカル インターフェイスで、次の手順を実行し、3600 アクセス ポイントの 802.11ac のサポートをイネーブルにします。
ステップ 1
[Wireless] > [802.11a/n/ac] > [High Throughput (802.11n/ac)] を選択します。
ステップ 2
[11ac Mode] の [Enabled] チェックボックスがオンになっていることを確認して、ネットワークの 802.11ac サポートをイネーブルにします。
ステップ 3
データをアクセス ポイントとクライアント間で送信できる変調および符号化方式(MCS)レートを指定する、MCS 8 および 9 データ レートのチェックボックスをオンにします。高スループットのためにネットワークのクライアント デバイスが他の MCS レートを使用する場合、それらのレートも選択します。
ステップ 5
[Save Configuration] をクリックします。
ワイヤレス LAN コントローラで、次の手順を実行し、無線モジュールが設置され、正しく動作することを確認します。
コントローラのインターフェイスで、アクセス ポイントに 802.11ac 無線モジュールの追加無線スロットがあること、それが 80 MHz のスペクトルにまたがること、および 802.11ac クライアント デバイスが 802.11ac プロトコルに関連付けられていることを確認します。
ステップ 1
[Wireless] > [Access Points] > [Radios] > [802.11a/n/ac] の順に選択します。
ステップ 2
アクセス ポイント リストに 2 個の使用されている無線スロットがリストされ、その 1 つが 80 MHz のスペクトルにまたがるチャネルをサポートすることを確認します(たとえば、チャネル 36、40、44、48)。
ステップ 3
[Wireless] > [Access Points] > [Radios] > [802.11ac Radios] > [Configure] の順に選択します。
ステップ 4
インターフェイスで [11ac Supported] に [Yes] と示されていることを確認します。
ステップ 5
802.11ac クライアント デバイスが 802.11ac プロトコルを使用してアクセス ポイントに関連付けていることを確認します。
