Cisco IW-PWRADPT-MFIT シリーズ 電源設置ガイド

このドキュメントでは、Cisco IW-PWRADPT-MFIT シリーズ電源(このドキュメントでは電源と呼びます)の詳細と、このユニットの取り付け手順について説明します。

製品概要

Cisco 電源モデル IW-PWRADPT-MFIT4P= および IW-PWRADPT-MFITIN= は、48 V の DC 電圧出力を備えた、屋外用単相 AC/DC、60 W 出力の幅広い温度範囲の外部電源です。電源装置は、90 ~ 264 VAC および 135 ~ 370 VDC で動作します。

IW-PWRADPT-MFITIN= 電源アダプタは、インド市場向けに設計されていて、インドの規制コンプライアンス要件を満たしています。

図 1. IW-PWRADPT-MFIT シリーズ 電源モジュール

電源アダプターの開梱

電源アダプターには次の品目が同梱されています。

表 1. IW-PWRADPT-MFIT4P= に含まれているパッケージの内容

電源アダプター

AC 電源コード、電源アダプタに統合、終端処理なし

DC 電源コード、電源アダプタに統合、micro-fit コネクタで終端処理

表 2. IW-PWRADPT-MFITIN= に含まれているパッケージの内容

電源アダプター

AC 電源コード、電源アダプタに統合、終端処理なし

DC 電源コード、電源アダプタに統合、micro-fit コネクタで終端処理

8MM ナイロン製座金(4 個)

SST 平座金(4 個)

SST ばね座金(4 個)

6-32 ナット(4 個)

部品の欠品または損傷が見つかった場合、シスコの担当者またはリセラーまでお問い合わせください。

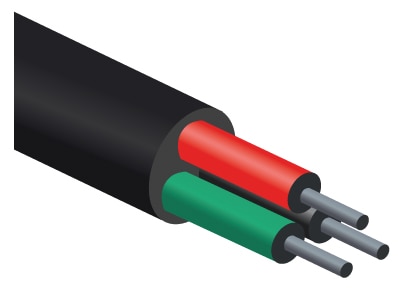

AC ケーブルアセンブリ

AC ケーブルの対応するフェーズの線を電源システムに接続します。

フェーズ

IW-PWRADPT-MFIT4P= の配線の色

IW-PWRADPT-MFITIN= の配線の色

L

N

E

緑/黄

AC プラグに接続する場合は、国ごとに異なるタイプのプラグを使用する必要があります。次の表は参考資料です。

プラグタイプ

プラグタイプ

米国、台湾、日本、カナダ、メキシコ

英国、シンガポール

ヨーロッパ、モロッコ

韓国、ロシア

中国、オーストラリア、アルゼンチン

インド、南アフリカ

DC ケーブルアセンブリ

電源アダプタは、2 つの端子が使用されている Molex Microfit 3.0 レセプタクルで事前に終端処理されています。残りの端子位置は使用されていません。次の表に、ピン割り当てを示します。出力ケーブルの長さは 1 m +/- 5% にする必要があります。

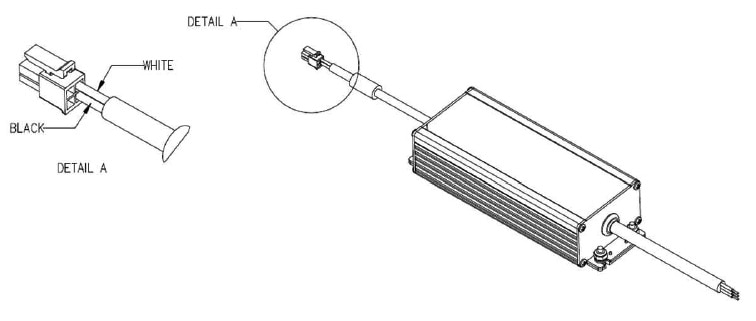

図 2. 出力コネクタ:Molex Microfit

Microfit 3.0 レセプタクルの正面図

Molex Microfit ピン

割り当て

ピン 1

黒(- マイナス端子)

ピン 2

割り当てなし

ピン 3

白(+ プラス端子)

ピン 4

割り当てなし

DC ケーブルアセンブリの場合は、システムのヘッダーにソケットを挿入します。次の図は参考用です。

1

レセプタクル

Molex Microfit 3.0 430250400、圧着端子、メス、430300040

2

ヘッダー/プラグ:4 ピン Microfit 3.0 互換プラグ

技術仕様

次の表に、電源の仕様を一覧表示します。

表 3. 技術仕様

仕様

IW-PWRADPT-MFIT4P=

IW-PWRADPT-MFITIN=

入力電圧範囲および周波数

AC 入力:100-240 V、50-60 Hz(公称)

DC 入力:35 ~ 370 VDC

出力電圧および電流

48 VDC、1.25A、60 W(最大)

物理仕様

寸法(幅 X 高さ X 長さ):46.5 mm X 62 mm X 171 mm

重量:685g +/-30g

動作温度

-40°C ~ +65°C、日射負荷あり、静止空気状態

非動作時温度

-40 ~ +85℃

湿度

動作時:5 ~ 95%、アダプタの外部での結露は許容

非動作時:5 ~ 95%、アダプタの外部での結露は許容

IP67 保護等級

熱衝撃

動作時熱衝撃:0.5°C/分で -40°C ~ +65°C

非動作時熱衝撃:2 ~ 3 分の経時変化で -40°C ~ +85°C

高度

動作時の高度:海抜 -500 ~ 17,000 フィート

非動作時の高度:海抜 -1,000 ~ 30,000 フィート

信頼性

MTBF:40 °C で 300,000 時間

機械仕様

次の図のすべての寸法の単位は mm です。

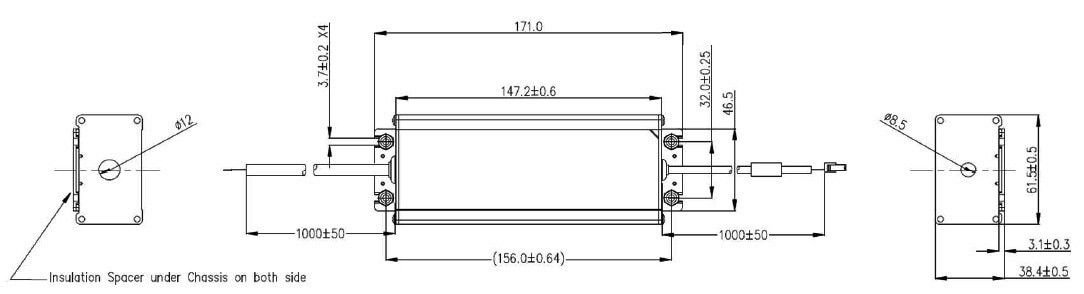

図 3. アダプタの寸法(上面図)

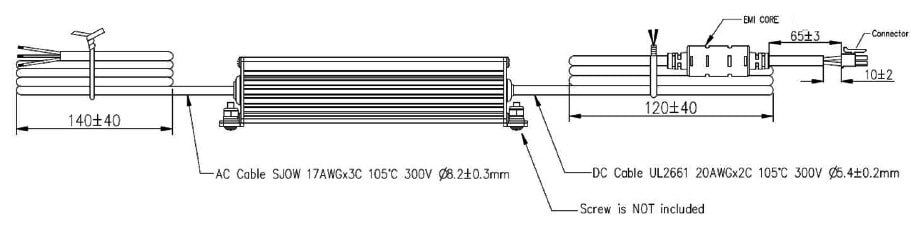

図 4. アダプタの寸法(側面図)
図 5. Molex ハウジングのピンの割り当て

取り付け手順


警告


すべての IW-PWRADPT-MFIT4P= バージョン(V02 より前)には、絶縁取り付けスペーサがありませんでした。これらの電源アダプタを取り付けるときは注意を払い、シャーシを導電性の取り付け面から絶縁する必要があります。

取り付けブラケット AIR-ACCPMK3700= または AIR-ACCPMK3700-2= を使用して電源アダプタを支柱上の IW9167EH アクセスポイントに取り付けることができます。取り付け手順の詳細については、『Cisco Catalyst IW9167E Heavy Duty Access Point Hardware Installation Guide』の「Attaching a Power Adapter」を参照してください。

装置の右および左に取り付けタブを使用して、ほとんどの垂直な面または水平な面に電源アダプターを取り付けることができます。詳細については、ネジを使用したアダプタの取り付け および 6-32 ネジ山付き支柱を使用したアダプタの取り付け を参照してください。


(注)


デバイスはアース付コンセントに接続する必要があります。


ネジを使用したアダプタの取り付け

取り付けタブを使用して電源アダプタを垂直または水平面にネジで取り付けるには、次の手順に従ってください。

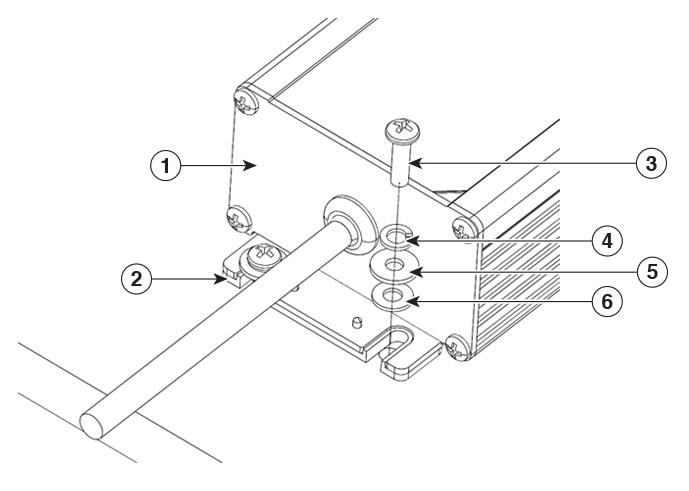

図 6. 分解図

1

電源モジュール

4

ばね座金(SST)

2

電源アダプタに統合された絶縁体スペーサ

5

平座金(SST)

3

6-32、M3.5 または同等のサイズの金具。付属しない

6

ナイロン製絶縁座金

手順


ステップ 1

電源アダプタのスロットまたは詳細図の寸法を使用して、取り付け面のタイプと取り付けに使用する金具に応じて、ドリルで穴またはネジ穴を開けます。

金具は、20 ポンドの引張力を支えることができる必要があります。

ステップ 2

印を付けた場所ごとに穴を開けます。

ステップ 3

ネジに座金を取り付けます。

分解図に示されているように、ばね座金、平座金、およびナイロン製絶縁座金をネジに取り付けます。ナイロン製絶縁座金は、電源アダプタの取り付けフランジに置く必要があります。

(注)


電源アダプターがしっかり固定されていない場合は、十分固定されるまで微調整します。

6-32 ネジ山付き支柱を使用したアダプタの取り付け

取り付けタブを使用して電源アダプタを垂直または水平面に 6-32 ネジ山付き支柱で取り付けるには、次の手順に従ってください。

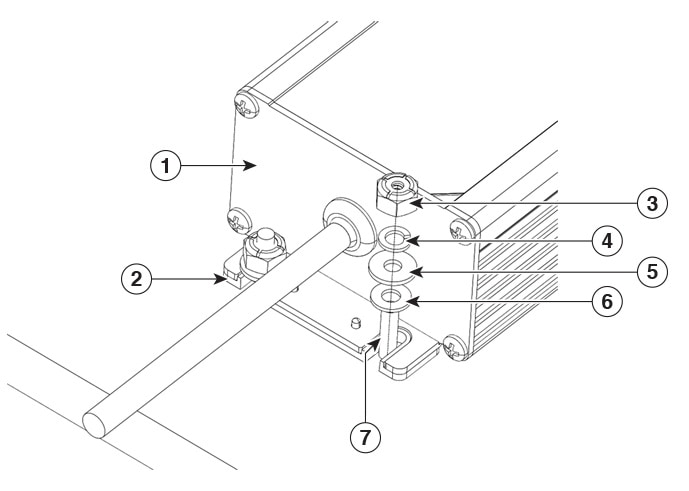

図 7. 分解図

1

電源モジュール

5

平座金(SST)

2

電源アダプタに統合された絶縁体スペーサ

6

ナイロン製絶縁座金

3

6-32 ナット

7

6-32UNC-2A ネジ山付き支柱

4

ばね座金(SST)

始める前に


(注)


取り付けブラケット AIR-ACCPMK3700= または AIR-ACCPMK3700-2= に電源アダプタを取り付ける場合は、これらの支柱がこれらのブラケットに統合されているため、ステップ 1 ~ 3 を飛ばすことができます。

手順


ステップ 1

電源アダプタの取り付けタブの穴をテンプレートとして使用して、取り付け面の裏側からの 6-32 ネジまたはネジ山付きスタンドオフ用の穴を開ける場所に印を付けます。

ステップ 2

印を付けた場所ごとに穴を開けます。

ステップ 3

#6-32 UNC-2A の支柱またはネジを、壁面または表面の裏側から取り付けタブの穴に挿入します。

ステップ 4

支柱に座金を取り付けます。

分解図に示されているように、ばね座金、平座金、およびナイロン製絶縁座金を支柱に取り付けます。ナイロン製絶縁座金は、電源アダプタの取り付けフランジに置く必要があります。

9 ~ 11 ポンドインチのトルクでナットを表面に締め付けます。

(注)


電源アダプターがしっかり固定されていない場合は、十分固定されるまで微調整します。
