はじめに
このドキュメントでは、Cisco Catalyst 9800 ワイヤレス LAN コントローラについて説明し、その導入に関する一般的なガイドラインを示します。このドキュメントの目的は以下のとおりです。
-
Cisco Catalyst 9800 ワイヤレス コントローラ シリーズの概要と Cisco Unified アーキテクチャ内への導入について説明する。
-
主要なエンタープライズ機能を明確に示す。
-
Cisco Catalyst 9800 ワイヤレス コントローラに固有の設計上の推奨事項と考慮事項について説明する。
製品概要
しかし、個人所有デバイスの持ち込み(BYOD)による企業でのモバイル クライアントの急増、ミッションクリティカルなアプリケーションへのワイヤレスの導入、新しいビジネス モデルを実現するサービス プロバイダー ネットワークにおける Wi-Fi の採用などによって、ワイヤレス ネットワークでは、より高い AP 拡張性、クライアント拡張性、スループットを提供することが求められています。
新しい Cisco Catalyst 9800 ワイヤレス コントローラは、40 Gbps および 80 Gbps のスループットに対応し、それぞれ 2,000 の AP と 32,000 のクライアント、6,000 の AP と 64,000 のクライアントをサポートし、優れたパフォーマンスと拡張性をビジネス クリティカルなネットワークにもたらします。
次の表に、この新しいプラットフォームの主要なハードウェア機能の一部を示します。
C9800-40-K9 |
C9800-80-K9 |
|
---|---|---|
フォーム ファクタ |
1 RU |
2 RU |
IO インターフェイス |
4 つの 10 G/1 G と LAG 対応 |
内蔵 6 x 10 GE/2 x 1 GE または 10 GE |
動作温度 |
|
|
動作湿度 |
|
|
動作高度 |
60 ~ 4,000 メートル(198 ~ 13,200 フィート) |
60 ~ 4,000 メートル(198 ~ 13,200 フィート) |
電源オプション |
1,100W AC、オプションで冗長 PSU(ホットスワップ可能)搭載 |
|
AC/DC 入力範囲 |
-40.5 ~ -72 VDC、48V DC PEM 搭載 85~ 264 VAC、AC PEM 搭載 |
|
コントローラの主要な特性
展開モード |
集中管理(ローカル)、分散型ブランチ(FlexConnect)、SD-Access ワイヤレス(ファブリック) |
集中管理(ローカル)、分散型ブランチ(FlexConnect)、SD-Access ワイヤレス(ファブリック) |
---|---|---|
最大スケール |
2000 AP 24000 クライアント |
6000 AP 64000 クライアント |
接続 |
4 x 10G ポート |
8 x 10G ポート |
不正 AP 管理の最大数 |
8000 |
24000 |
不正クライアント管理の最大数 |
12000 |
32000 |
ローカル ユーザの最大数 |
24000 |
64000 |
RFID の最大数 |
24000 |
64000 |
サポートされる最大 VLAN 数 |
4096 |
4096 |
サポートされる最大 WLAN 数 |
4096 |
4096 |
高速セキュア ローミング クライアント/最大 PMK キャッシュ |
24000 |
64000 |
sleeping client の最大数 |
24000 |
64000 |
Web 認証クライアントの最大数 |
24000 |
64000 |
RRM グループあたりの AP の最大数 |
4000 |
12000 |
AP join profile の最大数 |
1000 |
1000 |
Flex プロファイルの最大数 |
2000 |
6000 |
ポリシー プロファイルの最大数 |
1000 |
1000 |
WLAN |
4000 |
4000 |
RF プロファイルの最大数 |
4000 |
12000 |
サイト タグの最大数 |
2000 |
6000 |
RF タグの最大数 |
2000 |
6000 |
ポリシー タグの最大数 |
2000 |
6,000 |
AP プラットフォームのサポート
Cisco Catalyst 9800 ワイヤレス コントローラ シリーズはアプライアンスとして 2 つの SKU、C9800-40-K9 と C9800-80-K9 で利用できます。
両方のアプライアンスとも、次の 11 ac Wave 1 と Wave 2 のアクセス ポイント モデルに対応しています。
-
1700、2700、3700、702、1530、1570
-
1800i、1810、1810w、1815i、1815w、1815m、1830、1850、2800、3800、4800、1542、1560
-
センサー(1800S)
イメージの仕様
Cisco Catalyst 9800 ワイヤレス コントローラは、Cisco Catalyst ワイヤレス ソフトウェア リリース 16.10 のすべての機能をサポートしています。
Cisco Catalyst 9800 ワイヤレス コントローラ シリーズ:C9800-40-K9
前面パネル ビュー
Cisco C9800-80-K9 ワイヤレス コントローラには、前面パネルに複数の LED インジケータとポートがあります。前面パネルには、次のポートと LED が搭載されています。
番号 |
説明 |
---|---|
1 |
PWR:電源 LED |
2 |
SYS:システム LED |
3 |
ALM:アラーム LED |
4 |
HA:高可用性 LED |
5 |
CON:RJ-45 対応コンソール ポート |
6 |
EN:USB コンソール対応 LED |
7 |
CON:Mini USB コンソール ポート |
8 |
USB ポート 0 および 1 |
9 |
SP:RJ-45 10/100/1000 管理イーサネット ポート |
10 |
RP:RJ-45 10/100/1000 冗長イーサネット ポート |
11 |
RP:1 GE SFP ポート(RP ポート上でサポートされている SFP は GLC-SX-MMD と GLC-LH-SMD のみ) |
12 |
LINK:RJ-45 コネクタ LED |
13 |
SSD:SSD アクティビティ LED |
14 |
TE0:1 GE SFP/10 GE SFP + ポート 0 |
15 |
TE1:1 GE SFP/10 GE SFP + ポート 1 |
16 |
TE2:1 GE SFP/10 GE SFP + ポート 2 |
17 |
TE3:1 GE SFP/10 GE SFP + ポート 3 |
冗長ポートの詳細
両方の冗長ポートが接続されている場合は、次のようになります。
-
両方の冗長ポートが同時に接続されている場合は、SFP ギガビット イーサネット ポートが優先されます。
-
HA が RJ-45 ポート上で起動した後に SFP ポートが接続された場合は、変更はありません。
-
これら 2 つのリンク間の HA はサポートされていません。
-
RP ポートでは、シスコのサポート対象の SFP(GLC-LH-SMD と GLC-SX-MMD)のみがサポートされています。
-
RJ-45 経由で HA リンクが動作している場合、HA ポート上の SFP 間にリンクがない場合でも、それらを挿入しないでください。物理レベルの検出であるため SFP が優先され、HA がダウンする原因となります。
内蔵 SFP および SFP+ ポート
次の図は、内蔵ポートのポート番号付けを示します。
ポート LED は次のように動作します。
-
オフ:ポートがソフトウェアによって有効化されていません。
-
オレンジ:ポートがソフトウェアによって有効化されていても、リンクに問題があることを示します。
-
グリーン:ソフトウェアによってポートが有効化されており、正しくリンクされています。
サポート対象の SFP および SFP+
このコントローラのネットワーク ポートは次の Cisco SFP/SFP+ モジュールをサポートします。
SFP
-
GLC-BX-D
-
GLC-BX-U
-
GLC-LH-SMD
-
GLC-SX-MMD
-
GLC-ZX-SMD
-
GLC-TE
SFP+
-
SFP-10G-SR
-
SFP-10G-SR-X
-
SFP-10G-LR
-
SFP-10G-LRM
-
SFP-10G-LR-X
-
SFP-10G-ER
-
SFP-10G-ZR
-
SFP-H10GB-ACU7M
-
SFP-H10GB-ACU10M
-
DWDM-SFP10G-30.33 ~ DWDM SFP10G 61.41
(注) |
|
管理 LED と動作
次の図に、Cisco C9800-80-K9 ワイヤレス コントローラの前面パネルにある LED を示します。
番号 |
LED のラベル |
説明 |
LED カラー |
動作 |
---|---|---|---|---|
1 |
PWR |
電源 |
グリーン |
すべての電源レールが仕様に基づいている場合は、次のようになります。 |
2 |
SYS |
システム |
点灯 |
IOS 起動完了時は点灯を維持。 |
グリーンに点滅 |
IOS の起動が進行中の場合は点滅を維持。 |
|||
オレンジ |
システム クラッシュ時は点灯を維持。 |
|||
オレンジに点滅 |
セキュア ブート失敗時は点滅を維持。 |
|||
消灯 |
ROMMON 起動時は消灯を維持。 |
|||
3 |
ALM |
アラーム |
グリーン |
ROMMON 起動完了時は点灯を維持。 |
グリーンに点滅 |
システム アップグレード進行中は点滅を維持。 |
|||
オレンジ |
ROMMON およびシステムの起動時は点灯を維持。 |
|||
オレンジに点滅 |
温度エラーとセキュア ブート失敗時は点滅を維持。 |
|||
赤 |
重大な警告 電源モジュールは 2 台あるが、電源に接続されているのは 1 台のみ。 |
|||
4 |
HA |
高可用性 |
グリーン |
HA アクティブ時は点灯を維持。 |
グリーンに点滅 |
HA スタンバイ ホットの場合は点滅を維持(将来的にサポート)。 |
|||
オレンジ |
起動済みまたは HA スタンバイ(コールド)の場合はゆっくりと点滅(将来的にサポート)。 |
|||
すばやく点滅 |
HA メンテナンス時はすばやく点滅。(将来的にサポート) |
|||
5 |
EN |
USB コンソールが使用可能 |
グリーン |
ミニ USB コネクタがコンソールとして使用されていることを示します。 |
6 |
LINK |
管理 |
グリーンで点灯 |
RJ-45 コネクタがコンソールとして使用されていないことを示します。 |
グリーンで点滅 |
RJ-45 コネクタがコンソールとして使用されていることを示します。 |
|||
内蔵ポート(1 SFP + SFP ごとに 4 つの LED のステータス)は消灯 |
消灯 |
ポートが有効になっていないことを示します。 |
||
オレンジ |
ポートは使用可能ですが、イーサネット リンクに問題があります。 |
|||
グリーン |
ポートは有効なイーサネット リックで使用可能です。 |
|||
7 |
SSD |
SSD アクティビティ |
グリーン |
SSD アクティビティ時は点灯を維持。 |
背面パネル ビュー
次の図に、Cisco C9800-40-K9 ワイヤレス コントローラの前面を示します。
1 |
ファン |
2 |
電源モジュール(PEM 1) |
3 |
電源モジュール(PEM 0) |
4 |
電源/スタンバイ スイッチ |
電源モジュールの状態 |
グリーン(正常)LED ステータス |
オレンジ(障害)LED ステータス |
---|---|---|
どの電源モジュールにも AC 電力が供給されていない。 |
消灯 |
消灯 |
電源モジュールの障害(過電圧、過電流、過熱、ファン障害など)。 |
消灯 |
電源モジュール障害の場合は赤 ファン障害の場合はオレンジ |
電源モジュールの動作が続行される電源モジュール警告イベント(高温、高電力、ファン速度低下)。 |
消灯 |
1Hz の点滅 |
AC 電源はあり、3.3 VSB は点灯(PSU は消灯)。 |
1Hz の点滅 |
消灯 |
電源モジュールはオンで、正常に動作している。 |
点灯 |
消灯 |
ファン
シャーシには前面から背面へのエアーフローがあります。6 台の内蔵ファンによって冷気がシャーシに取り入れられ、内部コンポーネントに通気されて、動作温度が許容範囲に保たれます。ファンには右から左の順に、0 ~ 5 の番号が付けられています。システムは、ファンのいずれかに障害が発生している場合でも無期限に動作するように設計されています。ノイズと電力を低減し、ファンの寿命を延ばすため、ファンの速度はシャーシの吸気温度に基づいて自動的に調節されます。1 つのファンに障害が発生した場合、残りのすべてのファンでファン速度を 100% まで引き上げて障害が発生したファン相当分を補います。ただし、複数のファンに障害が発生した場合は温度が上昇しすぎ、シャットダウンされることがあります。
電源モジュール
コントローラの背面から 2 つの電源モジュール(AC )にアクセスします。これらの電源はホットスワップ可能です。Cisco C9800-40-K9 ワイヤレス コントローラは AC 電源に対応しています。モジュラ シャーシ構成では、冗長性のために電源モジュールを 2 つ搭載できます。外部電源モジュールが故障すると、または取り外されると、もう一方の電源モジュールがシャーシに必要な電力を供給します。これにより、コントローラの動作に影響を与えることなく、電源モジュールをホット スワップできます。
電源モジュールの LED
次の表で、電源モジュールの LED について説明します。
電源モジュールの状態 |
グリーン(正常)LED ステータス |
オレンジ(障害)LED |
---|---|---|
どの電源モジュールにも AC 電力が供給されていない。 |
消灯 |
消灯 |
電源モジュールの障害(過電圧、過電流、過熱、ファン障害など)。 |
消灯 |
点灯 |
電源モジュールの動作が続行される電源モジュール警告イベント(高温、高電力、ファン速度低下)。 |
消灯 |
1 Hz の点滅 |
電源モジュールの状態 |
グリーン(正常)LED ステータス |
オレンジ(障害)LED |
---|---|---|
AC 電源はあり、3.3 VSB は点灯(PSU は消灯)。 |
1Hz の点滅 |
消灯 |
電源モジュールはオンで、正常に動作している。 |
点灯 |
消灯 |
電源モジュールのファン
電源モジュールのファンは、電源モジュール自体を冷却するために使用されます。システム全体は、シャーシ内部のファンにより冷却されます。電源モジュールの冷却は、システム全体用のファンには依存しません。ファンの障害はファン回転センサーが判断します。
(注) |
|
現場交換可能ユニット
Cisco C9800-40-K9 ワイヤレス LAN コントローラでは、次のすべてを含め、必要最小限の品目を別途注文できます。
-
AC 電源装置
-
ラック マウント ブラケット キット
Cisco Catalyst 9800 ワイヤレス コントローラ シリーズ:C9800-80-K9
Cisco C9800-80-K9 ワイヤレス コントローラは、ラック ユニットの空間を 2 つ占有し、着脱可能なモジュール スロットと 8 つの組み込み 10GE/1GE インターフェイスをサポートする 100G ワイヤレス コントローラです。
前面パネル ビュー
Cisco C9800-80-K9 ワイヤレス コントローラには、前面パネルに複数の LED インジケータとポートがあります。前面パネルには、次のポートと LED が搭載されています。
番号 |
説明 |
---|---|
1 |
電源モジュール(PEM 0) |
2 |
電源モジュール(PEM 1) |
3 |
電源(PWR)スイッチ |
4 |
PWR:電源 LED |
5 |
SYS:システム LED |
6 |
ALM:アラーム LED |
7 |
HA:高可用性 LED |
8 |
SP:RJ-45 10/100/1000 管理イーサネット ポート |
9 |
RP:RJ-45 10/100/1000 冗長イーサネット ポート |
10 |
RP:1 GE SFP ポート(RP ポート上でサポートされている SFP は GLC-SX-MMD と GLC-LH-SMD のみ) |
11 |
USB ポート 0 および 1 |
12 |
ベイ 0:内蔵 6 x 10 GE/2 x 1 GE または 10 GE |
13 |
CON:RJ-45 対応コンソール ポート |
14 |
LINK:RJ-45 コネクタ LED |
15 |
CON:ミニ USB コンソール ポート |
16 |
SSD:SSD アクティビティ LED |
17 |
SSD アクセス |
18 |
ベイ 1 またはホットスワップ EPA |
内蔵 SFP および SFP+ ポート
次の図は、内蔵ポートのポート番号付けを示します。
番号 |
説明 |
---|---|
1 |
ベイ 0:ベイ 0 のポートは 1GE または 10GE SFP+ トランシーバを使用し、TE0 ~ TE7 のラベルが付けられています。 |
2 |
ベイ 1:ベイ 1 のポートは 10GE SFP+ トランシーバを使用します。ベイ 1 をサポートしています。
|
ポート リンクとステータスの LED は次のように動作します。
機能 |
カラーまたは状態 |
説明 |
---|---|---|
A/L |
グリーン |
ポートがイネーブルにされており、リンクが稼働中です。 |
(アクティブ/リンク) |
オレンジ |
ポートがイネーブルにされており、リンクが停止中です。 |
消灯 |
ポートがディセーブルにされています。 |
|
ステータス |
グリーン |
モジュールの準備が整い、動作可能な状態です。 |
オレンジ |
モジュールに電源が入っており良好な状態です。モジュールは構成中です。 |
|
消灯 |
モジュールの電源はオフ。 |
C9800-18X1GE
Small Form-Factor Pluggable(SFP)光トランシーバをサポートする 18 個の 1 GE ポートでネットワーク接続を提供します。ポートには 0 ~ 17 の番号が付けられます。
C9800-10X10GE
Small Form-Factor Pluggable(SFP)光トランシーバをサポートする 10 個の 10 GE ポートでネットワーク接続を提供します。ポートには 0 ~ 9 の番号が付けられます。
C9800-2X40GE
C9800-1X40GE
C9800-1X100GE

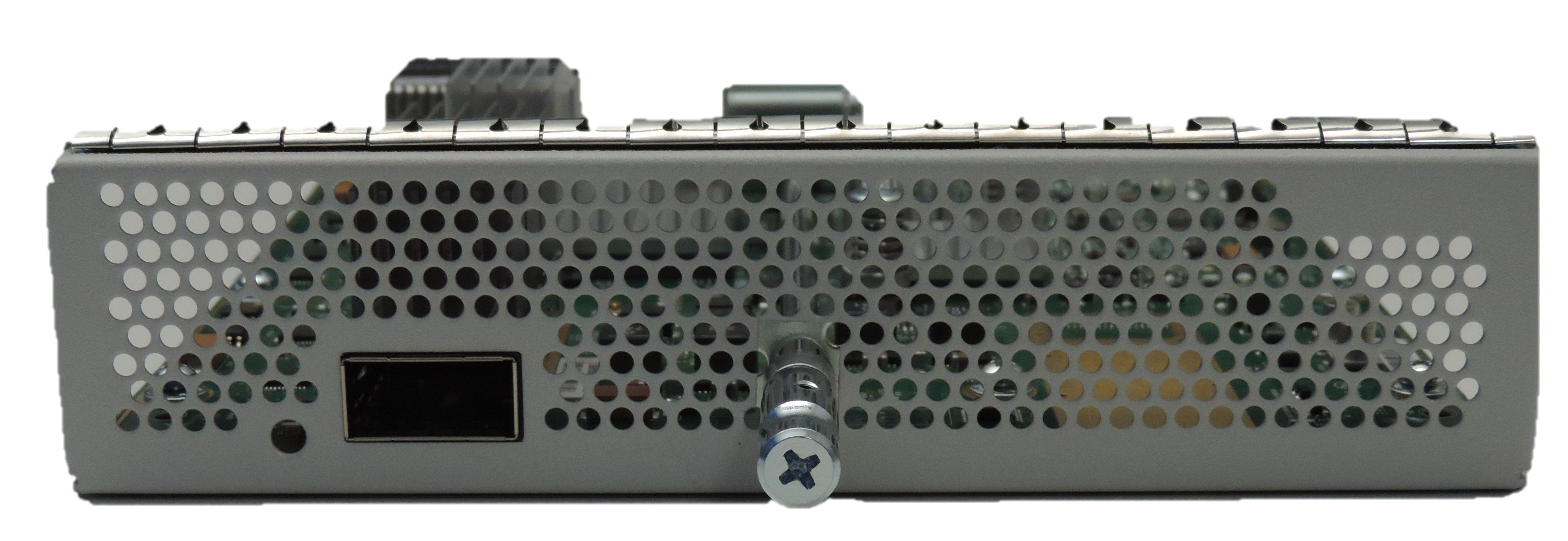

C9800-1X100GE では CPAK モジュールを使用してネットワーク接続を提供します。
モジュールの LED
モジュールには 2 つのタイプの LED があります。次の表に示すように、モジュールのポートごとに A/L(アクティブ/リンク)LED と 1 つのステータス LED があります。
機能 |
カラーまたは状態 |
説明 |
---|---|---|
A/L(アクティブ/リンク) |
グリーン |
ポートがイネーブルにされており、リンクが稼働中です。 |
オレンジ |
ポートがイネーブルにされており、リンクが停止中です。 |
|
消灯 |
ポートがディセーブルにされています。 |
|
ステータス |
グリーン |
モジュールの準備が整い、動作可能な状態です。 |
オレンジ |
モジュールは電源が入っており良好な状態にあり、 モジュールを構成中です。 |
|
消灯 |
モジュールの電源はオフ。 |
サポート対象の SFP および SFP+
このコントローラのネットワーク ポートは次の Cisco SFP/SFP+ モジュールをサポートします。
SFP
-
GLC-BX-D
-
GLC-BX-U
-
GLC-LH-SMD
-
GLC-SX-MMD
-
GLC-ZX-SMD
-
GLC-TE
SFP+
-
SFP-10G-SR
-
SFP-10G-SR-X
-
SFP-10G-LR
-
SFP-10G-LRM
-
SFP-10G-LR-X
-
SFP-10G-ER
-
SFP-10G-ZR
-
SFP-H10GB-ACU7M
-
SFP-H10GB-ACU10M
-
DWDM-SFP10G-30.33 ~ DWDM SFP10G 61.41
(注) |
|
活性挿抜(OIR)
すべてのポートを 1G ポートまたは 10G ポートとして個別に設定でき、すべての SFP/SFP+ を OIR できます。
管理 LED と動作
次の図に、Cisco C9800-80-K9 ワイヤレス コントローラの前面パネルにある LED を示します。
LED の動作は次の表で定義されているとおりです。
× |
LED のラベル |
説明 |
LED カラー |
動作 |
---|---|---|---|---|
1 |
PWR |
電源 |
グリーン |
すべての電源レールが仕様に基づいている場合は、次のようになります。 |
2 |
SYS |
システム |
On |
IOS 起動完了時は点灯を維持。 |
グリーンに点滅 |
IOS の起動が進行中の場合は点滅を維持。 |
|||
オレンジ |
システム クラッシュ時は点灯を維持。 |
|||
オレンジに点滅 |
セキュア ブート失敗時は点滅を維持。 |
|||
消灯 |
ROMMON 起動時は消灯を維持。 |
|||
3 |
ALM |
アラーム |
グリーン |
ROMMON 起動完了時は点灯を維持。 |
グリーンに点滅 |
システム アップグレード進行中は点滅を維持。 |
|||
オレンジ |
ROMMON およびシステムの起動時は点灯を維持。 |
|||
オレンジに点滅 |
温度エラーとセキュア ブート失敗時は点滅を維持。 |
|||
赤 |
重大な警告 電源モジュールは 2 台あるが、電源に接続されているのは 1 台のみ |
|||
4 |
HA |
High Availability(高可用性) |
グリーン |
HA アクティブ時は点灯を維持。 |
グリーンに点滅 |
HA スタンバイ ホットの場合は点滅を維持(将来的にサポート)。 |
|||
オレンジ |
起動済みまたは HA スタンバイ コールドの場合はゆっくりと点滅。(将来的にサポート) |
|||
すばやく点滅 |
HA メンテナンス時はすばやく点滅。(将来的にサポート) |
|||
5 |
EN |
USB コンソールが使用可能 |
緑 |
ミニ USB コネクタがコンソールとして使用されていることを示します。 |
6 |
SSD |
SSD アクティビティ |
グリーン |
SSD アクティビティ時は点灯を維持。 |
外部インターフェイス
番号 |
説明 |
---|---|
1 |
MGMT:RJ-45 10/100/1000 イーサネット管理ポート。 |
2 |
RDCY:RJ-45 10/100/1000 冗長イーサネット ポート。 |
3 |
RDCY:10GE SFP+ ポート。 |
4 |
USB ポート 0 |
5 |
USB ポート 1 |
6 |
CON:RJ-45 対応コンソール ポート |
7 |
CON:ミニ USB コネクタ コンソール ポート |
8 |
SSD アクセス |
冗長ポートの詳細
両方の冗長ポートが接続されている場合は、次のようになります。
-
両方の冗長ポートが同時に接続されている場合は、SFP ギガビット イーサネット ポートが優先されます。
-
HA が RJ-45 ポート上で起動した後に SFP ポートが接続された場合は、変更はありません。
-
これら 2 つのリンク間の HA はサポートされていません。
-
RP ポートでは、シスコのサポート対象の SFP(GLC-LH-SMD と GLC-SX-MMD)のみがサポートされています。
-
RJ-45 経由で HA リンクが動作している場合、HA ポート上の SFP 間にリンクがない場合でも、それらを挿入しないでください。物理レベルの検出であるため SFP が優先され、HA がダウンする原因となります。
電源モジュール
-
Cisco 9580 ワイヤレス コントローラは AC/DC 電源オプションをサポートしています。モジュラ シャーシ構成では、冗長性のために電源モジュールを 2 つ搭載できます。外部電源モジュールが故障すると、または取り外されると、もう一方の電源モジュールがシャーシに必要な電力を供給します。これにより、コントローラの動作に影響を与えることなく、電源モジュールをホット スワップできます。
-
コントローラは 2 台の AC または DC 電源をサポートできます。同じシャーシに AC 電源モジュールと DC 電源モジュールを組み合わせて取り付けないでください。
-
電源は 1 + 1 冗長構成に使用されます。電源モジュールの前面プレートに入力スイッチはありません。電源モジュールは、システム シャーシの電源スイッチによって、スタンバイからオンに切り替えられます。
電源モジュールの LED
次の表で、電源モジュールの LED について説明します。
電源モジュールの状態 |
グリーン(正常)LED ステータス |
オレンジ(障害)LED ステータス |
---|---|---|
どの電源モジュールにも AC 電力が供給されていない。 |
消灯 |
消灯 |
電源モジュールの障害(過電圧、過電流、過熱、ファン障害など)。 |
消灯 |
電源の障害は赤、ファンの障害はオレンジ |
電源モジュールの動作が続行される電源モジュール警告イベント(高温、高電力、ファン速度低下)。 |
消灯 |
1Hz の点滅 |
AC 電源はあり、3.3 VSB は点灯(PSU は消灯)。 |
1Hz の点滅 |
消灯 |
電源モジュールはオンで、正常に動作している。 |
点灯 |
消灯 |
電源モジュールのファン
電源モジュールのファンは、電源モジュール自体を冷却するために使用されます。システム全体は、シャーシ内部のファンにより冷却されます。電源モジュールの冷却は、システム全体用のファンには依存しません。ファンの障害はファン回転センサーが判断します。
(注) |
|
背面パネル ビュー
次の図に、Cisco C9800-80-K9 ワイヤレス コントローラの背面を示します。
ファン
シャーシには前面から背面へのエアーフローがあります。4 台の内蔵ファンによって冷気がシャーシ前面から取り入れられ、内部コンポーネントに通気されて、動作温度が許容範囲に保たれます。ファンは、シャーシの背面に設置されています。ファンには右から左の順に、0 ~ 3 の番号が付けられています。
Cisco 9580 ワイヤレス コントローラで使用される電源は異なっており、混在させたり切り替えたりすることはできません。これらは寸法が同じであるため、外観が似ています。PEM スロットに誤って別の電源モジュールを挿入すると危険です。
現場交換可能ユニット
Cisco C9800-40-K9 ワイヤレス LAN コントローラでは、次のすべてを含め、必要最小限の品目を別途注文できます。
-
AC 電源装置
-
ラック マウント ブラケット キット
