Cisco AP-1540 シリーズ屋外用アクセス ポイント

---

1540 シリーズ屋外用アクセス ポイントは、シスコ ワイヤレス リリース バージョン 8.5 で導入されています。

このガイドでは、1540 シリーズに具体的に焦点を当てます。

メッシュ アクセス ポイントのデザインと導入についての詳細、たとえば、役割と構成を定義する方法については、次の URL を参照してください。 http:/​/​www.cisco.com/​c/​en/​us/​td/​docs/​wireless/​technology/​mesh/​8-2/​b_mesh_82/​Connecting_​the_​Cisco_​1500_​Series_​Mesh_​Access_​Points_​to_​the_​_​_​.html

Cisco® Aironet® 1540 シリーズ屋外用アクセス ポイントは、サービス プロバイダーや企業が簡単に導入できる耐久性に優れた超ロープロファイルのハウジングで、最新の 802.11ac Wave 2 をサポートします。

機能 - Cisco Aironet AP-1540 シリーズ

図 1. 機能 - Cisco Aironet AP-1540 シリーズ

1540 モデルの比較

一体型アンテナの違い

AP が指向する位置（約 120 ～ 130 度）を基準にしてほぼ全方向をカバーする必要がある場合、一体型アンテナを内蔵する AP1542i はその用途に好適です。

アンテナは内蔵されているため、真の全方向パターンとはなりませんが、指向性を抑えた準全方向性放射を実現しています。製品はコンパクト サイズ設計のため、外部アンテナをサポートしていません。完全な 360 度全方向性放射が必要な場合は外部アンテナ付き AP-1560 を選択してください。

AP-1542D には約 55 度となる指向性の高い一体型アンテナがあり、製品が向いている方向に対して到達距離を延ばせます。

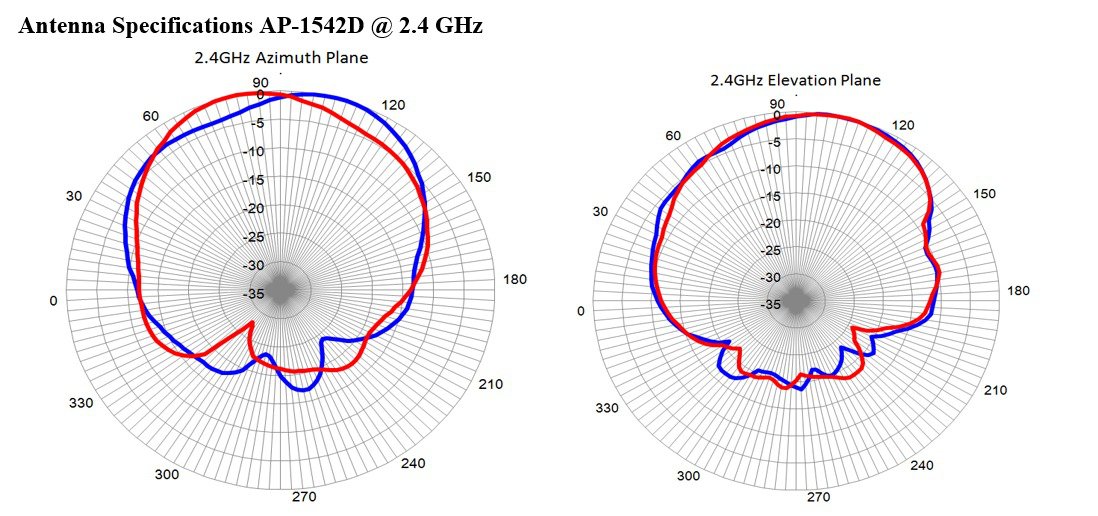

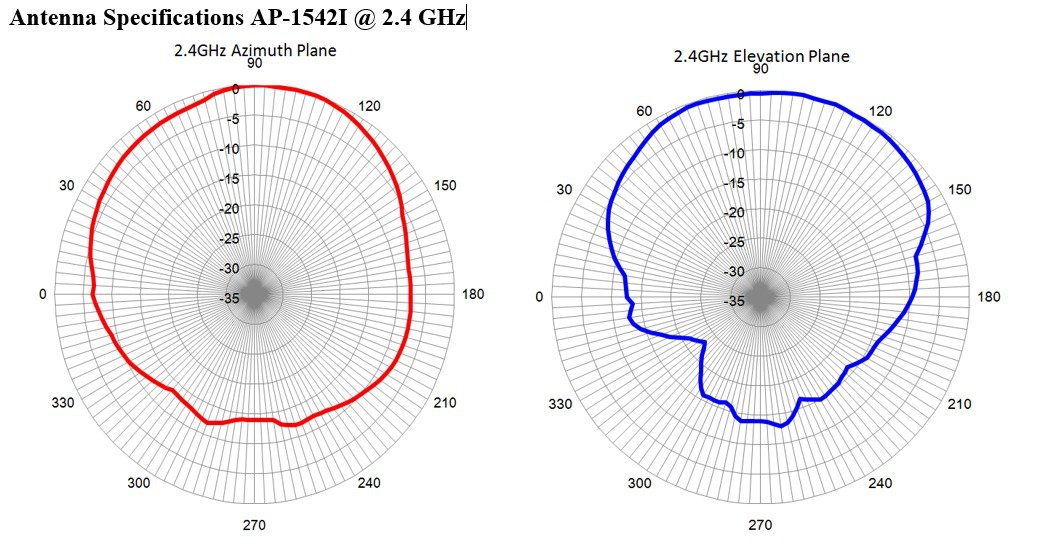

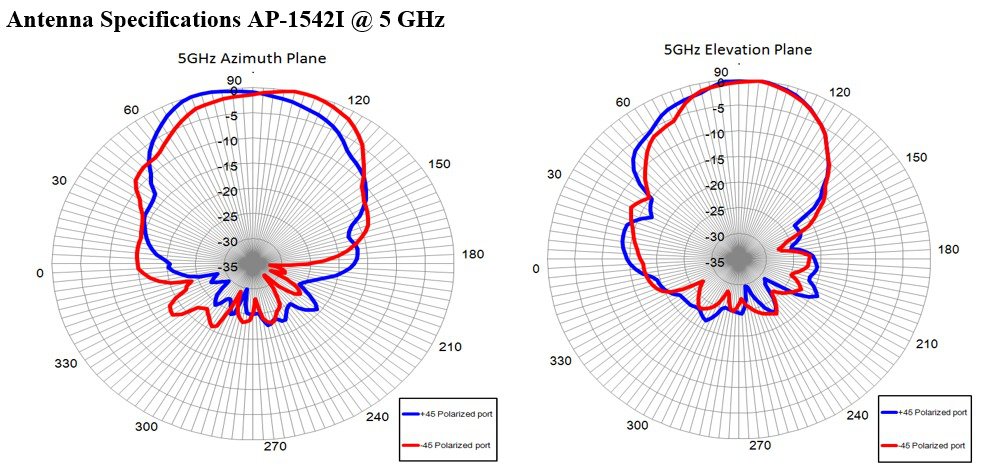

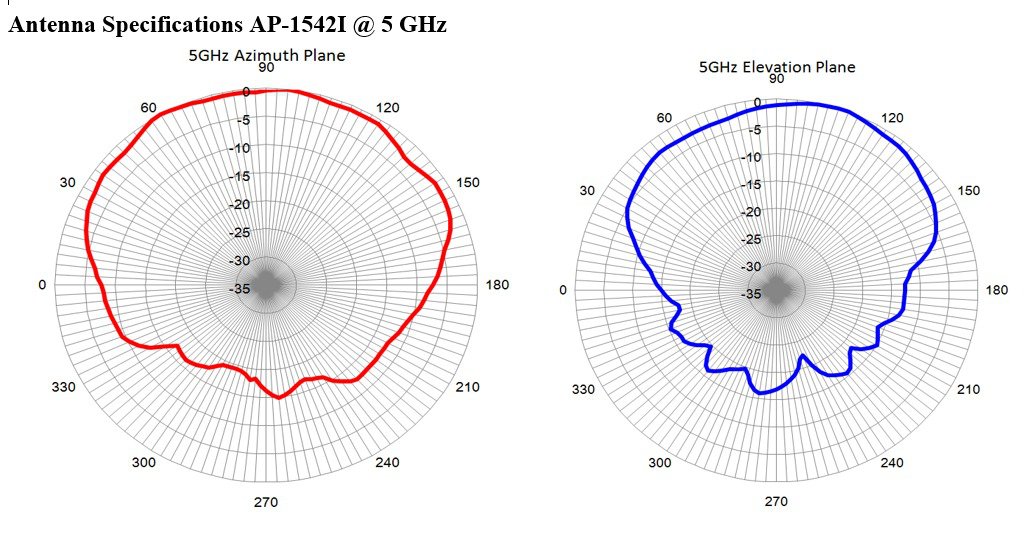

アンテナの仕様とパターンを調べてみましょう。

パラメータ	AP1542I		AP1542D
	2.4 Ghz	5 Ghz	2.4 Ghz	5 Ghz
ゲイン（dBi）	5	5	8	8
方位角ビーム幅（3 dB）	110	120	55	55
仰角ビーム幅（3 dB）	90	75	55	45
素子の数	2		4
偏波	垂直		二重偏波
前後比（dB、最小）	12	20	23	25
分離（dB）	20	20	20	25

（注）	2 つの線が「赤と青」で表示されているのは、このユニットに追加の偏波アンテナ素子があるためです。

マウント ブラケット

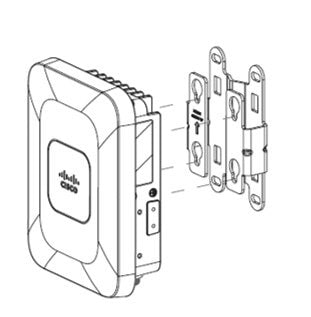

AP-1540 は、AP1530/1560 シリーズのアクセス ポイントで使用されている既存のブラケットを活用するように設計されています。これにより部品番号が単一になるため在庫管理がシンプル化し、ブラケットを交換せずにアップグレードできます。

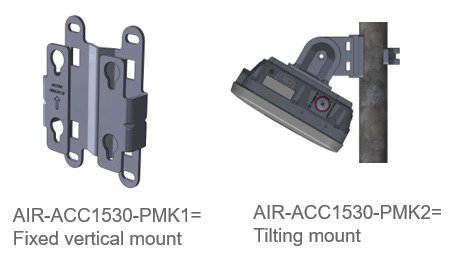

AP ブラケットでは支柱マウントと平面マウントが可能になり、オプションのブラケットではチルト調整も行えます。

AP-1540 のポート

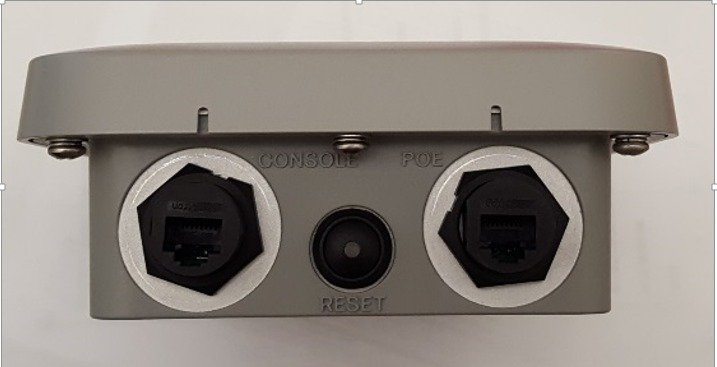

コンソール、リセットおよび PoE から成る簡易ポート。この AP は完全密封なので、ケーブルを取り付けるためにデバイスを開く必要がありません。そのため、ケーブル接続の密封が不完全な部分から水が浸入するおそれがなくなります。

AP-1540 シリーズの底部にあるポート。

AP-1540 のアクセサリ

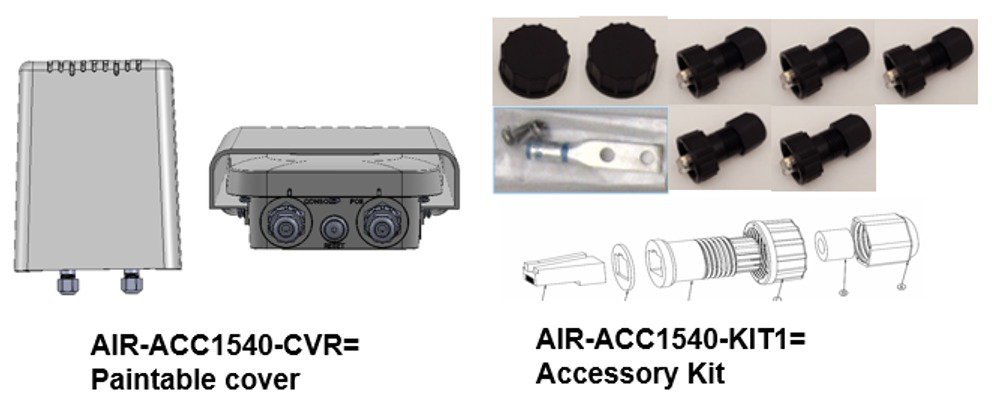

AP アクセサリ キット（Cisco 部品番号 AIR-ACC1540-KIT1=）は、アース ラグ 1 個、（イーサネット/コンソール ポートをカバーする）ダスト キャップ 2 個、イーサネット終端コネクタ（標準 CAT-5 コネクタを AP に接続できるようにするプラスチックの防水コネクタ）5 個で構成されます。

オプションの「塗装可能カバー」は「ソーラー シールド」とも呼ばれ（Cisco 部品番号 AIR-ACC1540-CVR）、色を変更したり、AP を環境になじませたい場合に使用できます。

AP1540 マウント キットとアクセサリ
PID	説明
AIR–ACC1530–PMK1	AP 1530/1560 シリーズ対応標準支柱/壁面マウント キット AP PID のオプション、またはスペアとして注文可能
AIR–ACC1530–PMK2=	AP 1530/1560 シリーズ対応支柱マウント キット（チルト アジャストメント付き）
AIR–ACC1540–CVR=	AP 1540 シリーズ対応カバーおよびソーラー シールド
AIR–ACC1540–KIT1=	AP 1540 のスペア キット

AP-1540 の機械仕様

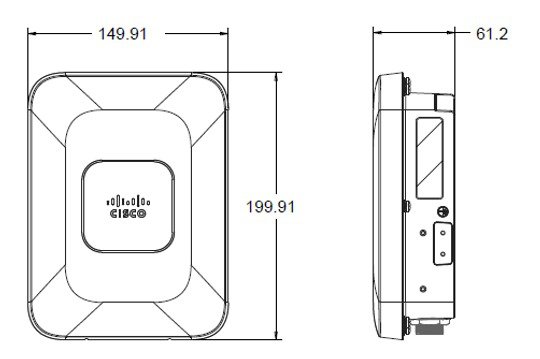

どちらのアクセス ポイントも同じ寸法（mm）であり、デバイスの重量は 1.25 kg です。

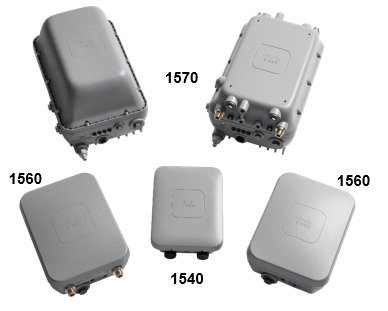

AP-1540（中央）は Cisco で最小かつ最もコンパクトな 802.11ac 屋外用アクセス ポイントです。

AP-1540 電源オプション

AP-1540 は標準 IEEE 802.3af（15.4 W 電力）で動作するように設計されています。ローカルな電源ジャックがないため、AC 電源への接続時にはミッドスパン インジェクタの使用が推奨されます。

電源オプション	電力バジェット*	注
802.3Af、標準 PoE	13 W	フル機能を利用可能
Cisco パワー インジェクタ AIR–PWRINJ5=(15W)	13 W	AIR–PWRINJ5= は屋外対応ではないため、屋内またはラック内で使用する必要があります
Cisco パワー インジェクタ AIR–PWRINJ–60RGD1=(60W)	13 W	屋外対応、北米 AC プラグ
Cisco パワー インジェクタ AIR–PWRINJ–60RGD2=(60W)	13 W	屋外対応、国際対応、未終端 AC 入力

これは AP が要求する CDP/LLDP 値であり、一般に、100 m の一般的なケーブル損失でスイッチはさらに 2 ～ 3 W 増加します。

Q & A および参考 URL

• Q1：AP 1540 シリーズの仕様はどこで確認できますか。

  A1：1540 シリーズの仕様は次の URL で確認できます。 http:/​/​www.cisco.com/​c/​en/​us/​products/​collateral/​wireless/​aironet-1540-series/​datasheet-c78-738585.html

• Q2：外部アンテナをサポートするモデルはありますか。

  A2：1540 シリーズは小型のコンパクトな導入用に設計されています。外部アンテナが必要な場合、次の URL で AP-1560 シリーズを参照してください。 http:/​/​www.cisco.com/​c/​en/​us/​products/​collateral/​wireless/​aironet-1560-series/​datasheet-c78-737416.html

• Q3：この製品は WGB（ワークグループ ブリッジ）モードまたはポイント ツー ポイント ブリッジをサポートしますか。

  A3：申し訳ありませんが、現時点ではサポートしていません。ただし、スタンドアロン アクセス ポイントとして Mobility Express はサポートします。

• Q4：AIR-PWRINJ4、AIR-PWRINJ5 および AIR-PWERINJ6 は AP-1540 で使用できますか。

  A4：はい。ただし、これらは屋外対応でないので、ラックまたは屋内で使用する必要があります。また、INJ 1500 などの古い「メタル ボックス」のパワー インジェクタは 802.3af に準拠していないため、使用しないでください。

• Q5：RAP（Root AP）、MAP（Mesh AP）などの用語やソフトウェアでの設定方法を説明するガイドはありますか。

  A5：はい。次の URL のメッシュ設計ガイド [英語] を参照してください。 http:/​/​www.cisco.com/​c/​en/​us/​td/​docs/​wireless/​technology/​mesh/​8-2/​b_mesh_82/​Connecting_​the_​Cisco_​1500_​Series_​Mesh_​Access_​Points_​to_​the_​_​_​.html
