この章では、ステータス LED を使用してハードウェアの問題を診断する方法と、ラック内のサーバを交換する方法を次の項で説明します。
ここでは、サーバの LED の位置と解釈について説明します。LED を確認すると、ステータスおよびトラブルシューティングに関する情報が得られます。ここでは、次の内容について説明します。
• 「内部 LED」

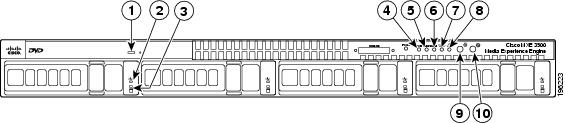

図 3-1 には、前面パネル LED の名前と位置が示されています。
|
|
||
|
|
||
|
|
||
|
|
||
|
|
表 3-1 には、図 3-1 に示されている LED の状態と解釈が記載されています。
|
|
---|---|
• 消灯:サーバは、電源がオフになっているか、スタンバイ電源モードになっています。 • 緑の点滅:サーバは主電源モードでネットワークと通信しています。点滅の速さはネットワーク アクティビティが増大するほど速くなります。 |
|
• オレンジ(点灯):サーバは正常に動作しています。何も作業する必要はありません。オレンジに点灯した状態の LED は、最大 2 基の電源装置の 1 つが構成されていることを示しています。Cisco MXE 3500 に付属する電源装置は 1 つだけで、2 つ目の電源装置はサポートされていません。 • オレンジの点滅:保守作業が必要な状態が検出されました。他の LED を点検し、ログを確認して問題を特定してください。 |
|
• 青の点滅:ロケータ LED/ボタンが押されました。ラック内のサーバが見つかりやすくなるように前面パネルと背面パネルのロケータ LED が点滅します。 |
|
これらの電源モードの定義については、「サーバの接続と電源投入」を参照してください。 |

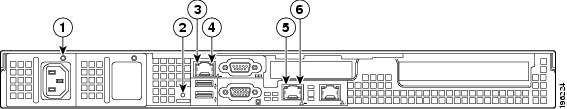

図 3-2 には、背面パネル LED の名前と位置が示されています。
|
|
||
|
|
||
|
|
表 3-2 には、図 3-2 に示されている LED の状態と解釈が記載されています。
|
|
---|---|
• 消灯:どの電源装置にも AC 電力が供給されていません。 • 緑の点滅:この電源装置はスタンバイ電源モードで正常に動作しています。 • オレンジの点滅:この電源装置に AC 電力が供給されていません。 • オレンジおよび緑の点滅:この電源装置は、過熱(80°C/176°F)による警告状態になっています。この電源装置は、温度が再び仕様範囲内(75°C/167°F)に戻ったときに、この状態から自動復旧します。 • オレンジ:この電源装置に障害が発生しています。この原因は、電源装置が過熱(90°C/194°F)によるクリティカル シャットダウン状態になったことである可能性があります。この電源装置は、温度が再び仕様範囲内(75°C/167°F)に戻ったときに、この状態から自動復旧します。 これらの電源モードの定義については、「サーバの接続と電源投入」を参照してください。 |
|
• 青の点滅:前面パネルのロケータ LED/ボタンが押されました。ラック内のサーバが見つかりやすくなるように前面パネルと背面パネルのロケータ LED が点滅します。 |
|
(注) 10/100 イーサネットのリンク ステータス LED と速度 LED を一緒に読み取って、次のように解釈します。 |
|
• リンク ステータスが消灯+速度が消灯:このポートにはリンクが存在しません。 • リンク ステータスが消灯+速度が緑:半二重、10Mbps のリンクが存在します。 • リンク ステータスがオレンジ+速度が緑:半二重、100Mbps のリンクが存在します。 |
|
(注) 10/100/1000 ギガビット イーサネットのリンク ステータス LED と速度 LED を一緒に読み取って、次のように解釈します。 |
|
• リンク ステータスが消灯+速度が消灯:このポートにはリンクが存在しません。 • リンク ステータスが消灯+速度が緑:半二重、10Mbps のリンクが存在します。 • リンク ステータスが緑+速度が緑:半二重、100Mbps のリンクが存在します。 • リンク ステータスがオレンジ+速度が緑:半二重、1000Mbps のリンクが存在します。 • リンク ステータスが消灯+速度が緑の点滅:全二重、 |

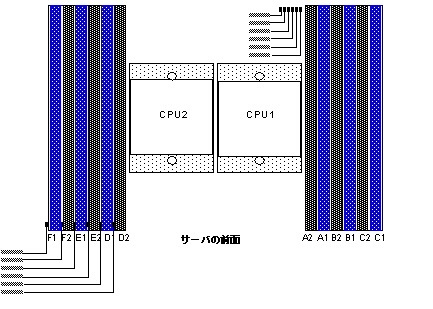

図 3-3 には、マザーボードにある内部 DIMM 障害 LED の名前と位置が示されています。各マザーボードの DIMM スロットの位置は次のとおりです。
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
表 3-3 には、図 3-3 に示されている LED の状態と解釈が記載されています。
|
|
---|---|
• 「必要な工具」
警告 この装置の設置、交換、保守は、訓練を受けた相応の資格のある人が行う必要があります。
ステートメント 1030
警告 この装置には複数の電源装置が接続できます。すべての接続を取り外し、この装置の電源を完全に遮断する必要があります。
ステートメント 1028
• 主電源モード:すべてのサーバ コンポーネントに電力が供給され、ハード ドライブの任意のオペレーティング システムを実行することができます。
• スタンバイ電源モード:サービス プロセッサと冷却ファンのみに電力が供給されます。このモードでは、サーバの電源を安全にオフにすることができます。
サーバの前面パネルの 電源 ボタンを使用して、グレースフル シャットダウンまたは緊急シャットダウン(ハード シャットダウン)を実行できます。 電源 ボタンを使用する手順は、次のとおりです。
ステップ 1 電源ステータス LED の色を確認します(「前面パネル LED」 を参照)。
• 緑は、サーバが主電源モードで動作しており、サーバの電源を安全にオフにするためにサーバをシャットダウンする必要があることを示しています。ステップ 2 に進んでください。
• オレンジは、サーバがすでにスタンバイ モードになっており、サーバの電源を安全にオフにできることを示しています。ステップ 3 に進んでください。
ステップ 2 次の手順に従って、グレースフル シャットダウンまたはハード シャットダウンを実行します。
• グレースフル シャットダウン: 電源 ボタンを押して放します。オペレーティング システムでグレースフル シャットダウンが実行され、サーバがスタンバイ モードに移行します。移行すると、電源ステータス LED がオレンジになります。
• 緊急シャットダウン: 電源 ボタンを 4 秒間押したままにして、主電源を強制的にオフにし、すぐにスタンバイ モードにします。
ステップ 3 サーバの電源装置から電源コードを取り外して、サーバの電源を完全にオフにします。
警告 ラックが正しく固定されていないと危険です。保守のためにユニットをスライドする前に、ラックの固定機構を機能させるか、ラックを床にボルトで固定する必要があります。ラックを固定できていないと、ラックが倒れるおそれがあります。
ラック内のサーバの取り外しまたは交換を行う手順は、次のとおりです。
ステップ 1 次の手順に従って、サーバをラックから取り外します。
a. すべてのケーブルをサーバから取り外します。CMA を経由するケーブルはそのままにしておいてかまいません。
b. サーバ前部をラックの各支柱に固定している 2 個の取り付けネジを緩めます。
c. スライド レールが内部ロックに当たって止まるまで、サーバをラック前部から引き出します。
d. 各スライド レールにある取り外しリリース クリップを押し(図 2-2 を参照)、サーバがスライド レールから離れるまでサーバを水平に引き出します。
ステップ 2 次の手順に従って、ラック内のサーバを交換します。
a. サーバ側面に装着されている取り付けブラケットを、空のスライド レールの前部に合わせます。
b. スライド レールが内部のストッパーに当たって止まるまで、サーバをスライド レールに押し込みます。
c. 各スライド レールにある取り付けリリース クリップを押し(図 2-2 を参照)、前部のフランジがラックの支柱に当たるまで、引き続きサーバを水平に押し込みます。
d. 各フランジのネジを締めて、サーバをラックの支柱に固定します。
