Cisco MXE 3500 アプライアンスは、扱いやすさ、パフォーマンス、密度がバランスよく実現された高密度の 1RU ラックマウント サーバです。

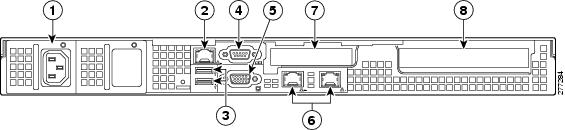

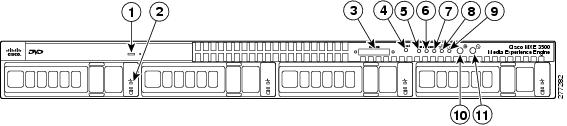

図 1-1 は、前面パネルの外観を示しています。図 1-2 は、背面パネルの外観を示しています。
|
(注) 取り外さないでください。 |
|
(注) 取り外さないでください。 |
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|
|
|
|
||
|
|
||
|
|
||
|
|
警告 インストレーション手順を読んでから、システムを電源に接続してください。
Cisco MXE 3500 のコンポーネントと機能を次に示します。
|
|
---|---|
2 GB RDIMM1 × 6(合計 12GB) |
|
300GB 内蔵 SAS2 ハード ドライブ × 2 (注) ハード ドライブを取り出さないでください。 |
|
最大 2 枚の PCIe3 拡張カード。次の水平ライザー カード ソケットに接続されます。 |
|
• 10/100/1000 ギガビット イーサネット ポート × 2(RJ-45 コネクタ) • 10/100 イーサネット管理ポート × 1(RJ-45 コネクタ) • DB15 VGA4 コネクタ × 1 • USB5 2.0 コネクタ × 2 このほか、前面パネルにコンソール コネクタが 1 つあります(付属の KVM6 ケーブルには、DB15 ビデオ コネクタ、DB9 シリアル コネクタ、USB 2.0 コネクタ × 2 を装備)。 |
|
物理的詳細、環境に関する詳細、電源の詳細については、「技術仕様」を参照してください。
