ステータス LED およびボタン
ここでは、LED の状態の解釈について説明します。

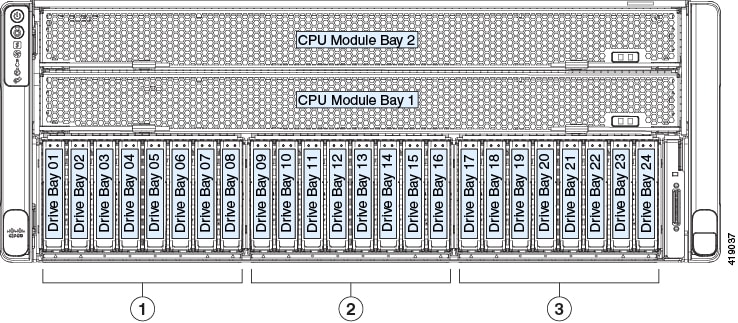

前面パネルの LED
LED 名 |
状態 |
|||
1 |
電源ボタン/LED |
|
||
2 |
ユニット識別 |
|
||
3 |
システム ヘルス |
|
||
4 |
電源装置ステータス |
|
||
5 |
ファン ステータス |
|
||
6 |
ネットワーク リンク アクティビティ |
|
||
7 |
温度ステータス |
|
||
8 SAS |
SAS/SATA ドライブの障害
|
|
||
9 SAS |
SAS/SATA ドライブ アクティビティ LED |
|
||
8 NVMe |
NVMe SSD ドライブ障害
|
|
||
9 NVMe |
NVMe SSD アクティビティ |
|
||

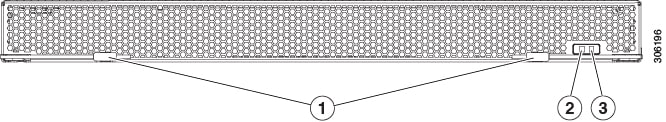

10 |
CPU モジュール電源の状態 |
|
||
11 |
CPU モジュール障害 |
|
||
- |
DVD ドライブ アクティビティ (オプションの DVD モジュールは示されていません) |
|

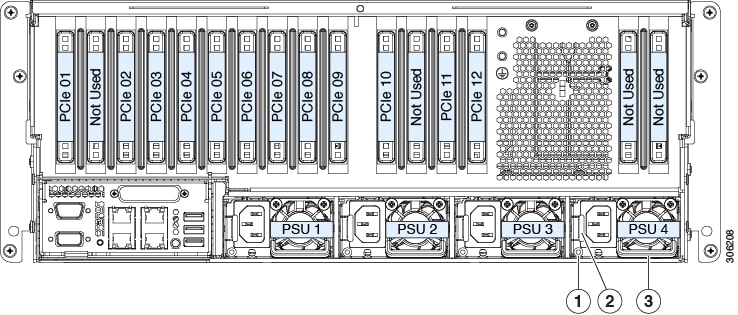

背面パネルの LED
LED 名 |
状態 |
|
1 |
1 Gb/10 Gb イーサネット リンク速度(LAN1 と LAN2 の両方) これらのポートは、リンク パートナー機能に基づいてリンク速度を自動調整します。 |
|
2 |
1 Gb/10 Gb イーサネット リンク ステータス(LAN1 と LAN2 の両方) |
|
3 |
1 Gb イーサネット専用管理リンク速度 |
|
4 |
1 Gb イーサネット専用管理リンク ステータス |
|
5 |
背面ユニット識別 |
|
6 |
電源の状態(各電源装置に 1 つ) |
AC 電源装置:
|

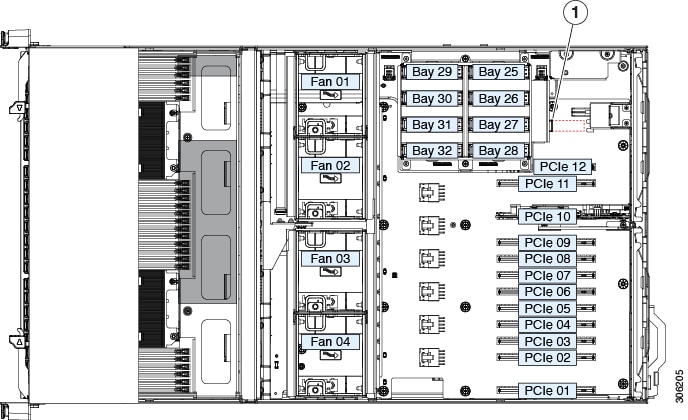

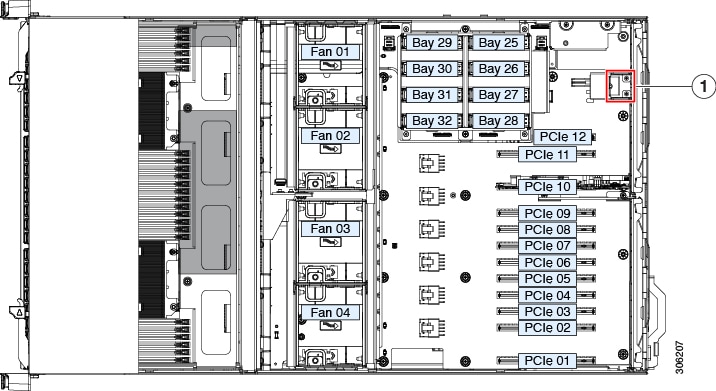

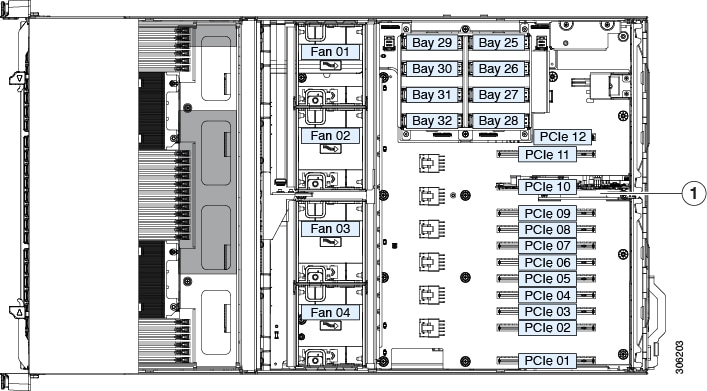

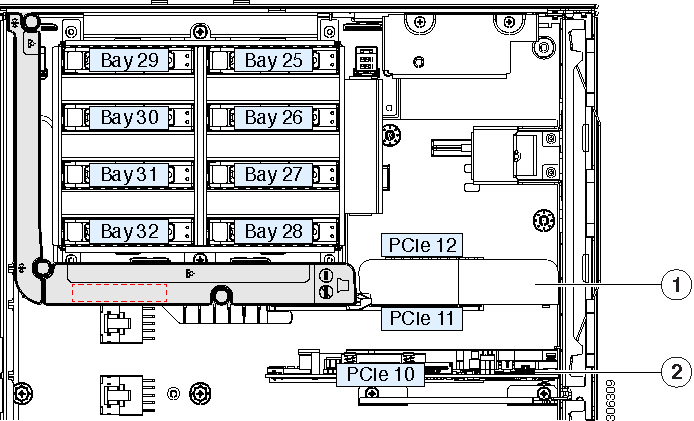

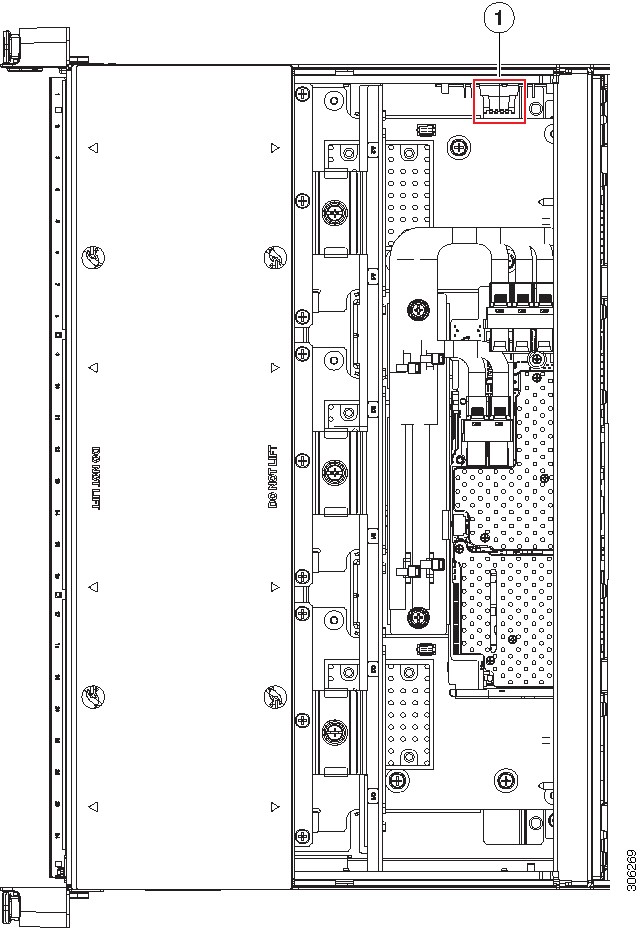

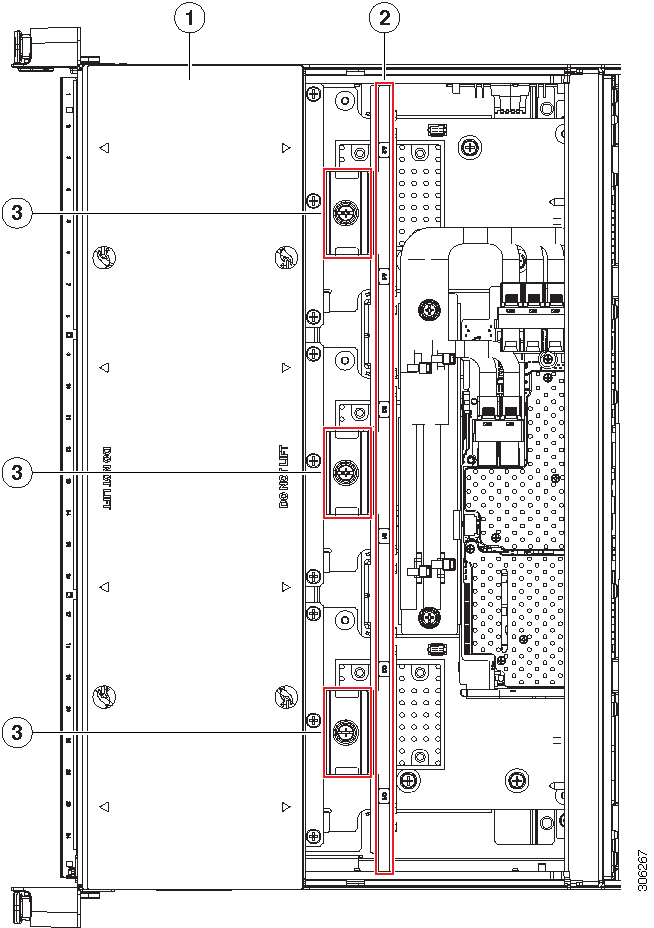

内部診断 LED
システムでは、以下の内部障害 LED が備えられており、障害が発生したコンポーネントの特定に役立ちます。
-

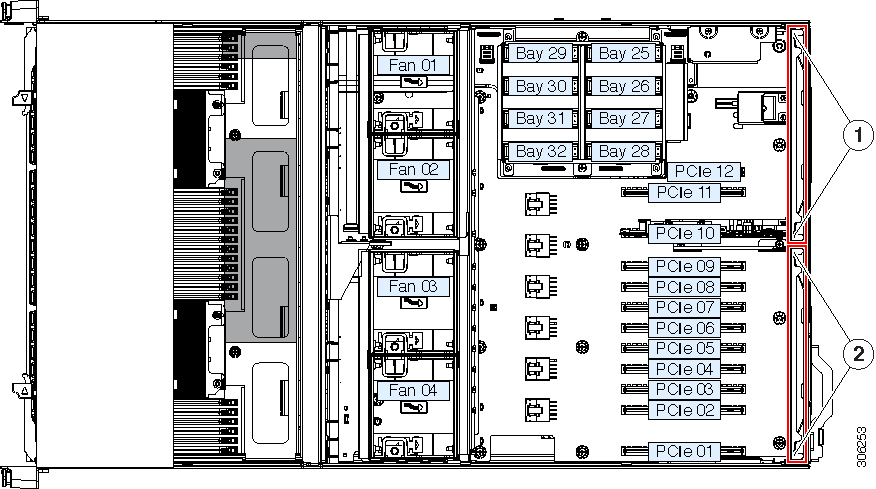

各シャーシ ファン モジュールでは、モジュール上に障害 LED があります。これらのファン LED は、システムがスタンバイ電源モードの場合にのみ動作します。
-
CPU モジュールには、CPU モジュール ボードの CPU と DIMM に内部障害 LED を備えています。POST およびランタイムのエラー検出ルーチンはオンボード レジスタに保存されます。登録内容は、supercap 電圧源に期間限定で保持されます。
LED を動作するには、CPU がシャーシから削除された後、CPU モジュール ボードのスイッチ SW1 を押します。

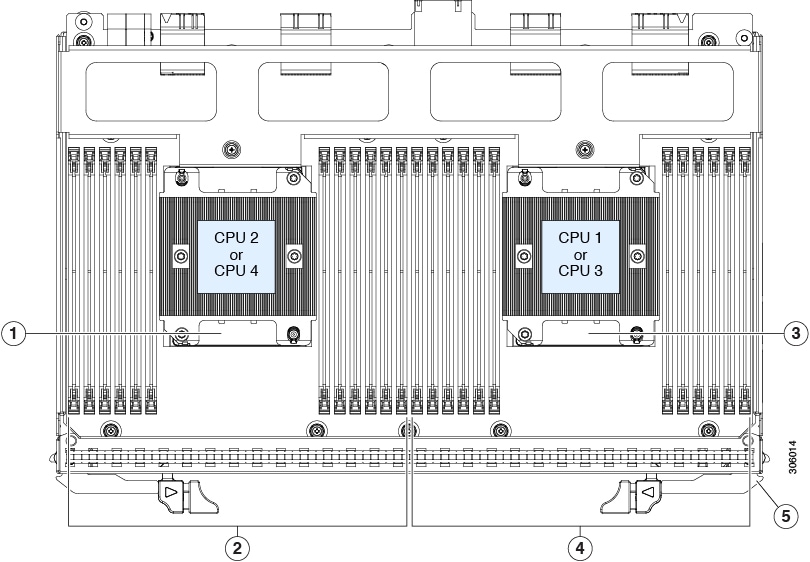

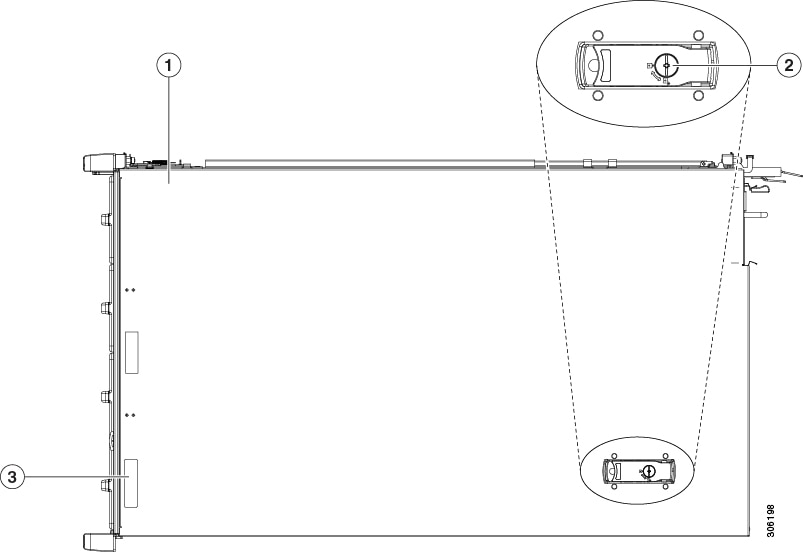

1 |
CPU 障害 LED(ボード上の各 CPU ソケットの後方に 1 つ)
|
3 |
DIMM 障害 LED(ボード上の各 DIMM ソケットの隣に 1 つ)
|
2 |
スイッチ SW1 SW1 は「ここを押して障害を確認する」とラベリングされています。 |
- |
