この章は、次の項で構成されています。
このマニュアルでは、Cisco UCS Manager リリース 3.1 と統合する Cisco UCS ラックマウント サーバのインストールに関する情報とその手順について説明します。
Cisco UCS C シリーズ ラックマウント サーバは、組み込みのスタンドアロン ソフトウェアである Cisco Integrated Management Controller(CIMC)によって管理されます。C シリーズ ラックマウント サーバと Cisco UCS Manager を統合すると、サーバは CIMC によって管理されなくなり、Cisco UCS Manager ソフトウェアで管理されます。サーバは Cisco UCS Manager GUI または Cisco UCS Manager CLI を使用して管理します。
サーバが新しく工場出荷されたものでない場合は、CIMC を工場出荷時設定にリセットしてから、Cisco UCS Manager とサーバを統合してください。
Cisco UCS C シリーズ ラックマウント サーバと Cisco UCS Manager は次のいずれかのセットアップで統合できます
Cisco UCS Manager 3.1 には、Cisco UCSC シリーズ ラックマウント サーバ の管理用の接続モードが 3 つあります。接続モードは次のとおりです。
デュアルワイヤ管理(共有 LOM):ラック サーバの共有 LAN on Motherboard(LOM)ポートは、管理トラフィックの伝送にのみ使用されます。データ トラフィックは、PCIe カードのポートの 1 つに接続されている別のケーブルで伝送されます。データ トラフィックと管理トラフィックの管理に 2 本の異なるケーブルを使用する方法は、デュアルワイヤ管理とも呼ばれています。
SingleConnect(サイドバンド):Network Controller Sideband Interface(NC-SI)を使用して、データ トラフィックと管理トラフィックの両方を伝送する 1 本のケーブルに Cisco VIC カードを接続します。この機能は、SingleConnect と呼ばれています。
直接接続モード:ファブリック インターコネクトへの直接接続(サイドバンド)を使用する、Cisco UCS Manager の追加のラック サーバ管理モード。
![]() (注) | Cisco UCS Manager と統合された Cisco UCSC シリーズ ラックマウント サーバ の LOM ポートは、データ トラフィックには使用できません。LOM ポートは、C シリーズ ラックマウント サーバ が Cisco UCS Manager モードの時は無効になります。 |
Cisco UCS Manager とデュアルワイヤ統合するための一般的な前提条件は、C シリーズ ラックマウント サーバCIMC リリース 1.4(6) 以降に組み込まれています。SingleConnect モードまたは直接接続モードを使用する場合は、次の要件を備えている必要があります。
サーバ CIMC リリース 1.4(6) 以降
Cisco UCS VIC 1225 仮想インターフェイス カード
Cisco UCS VIC 1227(MLOM)
Cisco UCS VIC 1225T 仮想インターフェイス カード
Cisco UCS VIC 1227T(MLOM)
Cisco UCS VIC 1387(MLOM)
Cisco UCS VIC 1385
第 3 世代以降の Cisco UCS VIC アダプタ(VIC 13xx)の場合、CIMC を工場出荷時設定にリセットしてから Cisco VIC アダプタを UCS ファブリック インターコネクト スイッチに接続することをお勧めします。
![]() (注) | Cisco UCS VIC 1225T アダプタと 1227T アダプタは、Cisco Nexus 2232TM-E 10GE ファブリック エクステンダ(RJ45 ネットワーク ケーブルを使用)でのみサポートされます。 |
次の表は、C シリーズ ラックマウント サーバおよびサポートされる管理オプションの一覧です。
![]() (注) | デュアルワイヤ管理は Cisco VIC アダプタでのみサポートされており、サードパーティ製アダプタではサポートされていません。 |
サーバ |
シングル接続 |
直接接続モード |
デュアルワイヤ管理 |
---|---|---|---|
Cisco UCS C22 M3 サーバ |
はい |
はい |
はい |
Cisco UCS C24 M3 サーバ |
はい |
はい |
はい |
Cisco UCS C220 M3 サーバ |
はい |
はい |
はい |
Cisco UCS C240 M3 サーバ |
はい |
はい |
はい |
Cisco UCS C420 M3 サーバ |
はい |
はい |
はい |
Cisco UCS C220 M4 サーバ |
はい |
はい |
はい |
Cisco UCS C240 M4 サーバ |
はい |
はい |
はい |
Cisco UCS C460 M4 サーバ |
はい |
はい |
はい |
Cisco UCS C3260 M3 サーバ |
はい |
はい |
いいえ |
![]() (注) | 2.2(2a) より前のリリースの Cisco UCS Manager を使用している場合、現時点では、Intel E5-2400 v2 CPU を搭載している Cisco UCS C22 および C24 サーバの統合はサポートされていません。統合は、Intel E5-2400 v1 CPU のみサポートされます。 |
使用しているサーバ モデルと CIMC のバージョンに基づき、3 つの統合オプションのいずれかを使用して、ラック サーバと Cisco UCS Manager 3.1 を接続できます。
Cisco UCS Manager は、ファブリック インターコネクト(FI)内で動作します。Cisco UCS Manager の以前のリリースを使用している場合は、ファブリック エクステンダを使用して C シリーズ サーバとファブリック インターコネクトを接続し、Cisco UCS Manager での管理を有効にする必要があります。サーバ アダプタとファブリック インターコネクトは、ファブリック エクステンダを使用しないで直接接続できます。
この管理サービスで使用できるインターフェイスのいずれかを使用して、ファブリック インターコネクトに接続されたシャーシすべてのネットワークおよびサーバ リソースにアクセスしたり、これらを設定、管理、およびモニタしたりすることができます。Cisco UCS 6200 シリーズまたは Cisco UCS 6300 シリーズのファブリック インターコネクトの詳細については、次のリンク先にあるマニュアルを参照してください。
この構成における Cisco Nexus 2232、Cisco Nexus 2232TM-E、または Cisco Nexus 2348UPQ ファブリック エクステンダ(FEX)の詳細については、次のリンク先にあるマニュアルを参照してください。
サーバおよび特定のアダプタ カードを交換する場合は、サーバを停止してから再稼働する必要があります。詳細については、該当する『Cisco UCS Manager Configuration Guide』の「decommissioning a Rack-Mount server」および「recommissioning a Rack-Mount Server」の項を参照してください。
2 通りの方法で FI に FEX を接続できます。Cisco UCS Manager FI が FEX/シャーシ ディスカバリ モードに基づいて FEX を検出します。FEX の接続モードは、次のとおりです。
Hard-Pinning モード:FEX が検出されると、FEX のサーバ側ポートが接続されたアップリンク ポートにピニングされます。Cisco UCS Manager は、確認済みのアップリンク ポートの数に基づいて、サーバ側ポートをアップリンク ポートにピニングします。ピニング後、新しいアップリンクを追加するか、または既存のアップリンクを削除する場合、変更を適用するために手動で FEX を確認する必要があります。
Port-Channel モード:Port-Channel モードでは、ピニングはありません。単一のポート チャネルはすべてのサーバ側ポートへのアップリンクとして機能します。すべてのアップリンク ポートは、この単一のポート チャネルのメンバです。アップリンク ポートの 1 つがダウンした場合、トラフィックは、使用可能な別のアップリンク ポートに自動的に配信されます。
Cisco UCS 6200 シリーズ FI には、8 個の隣接ポートから成るポート セットが 6 組あります。ポートの各セットは単一チップで管理されます。FEX ディスカバリ ポリシーとポート チャネルの割り当ての詳細については、適切な『Cisco UCS Manager Configuration Guide』を参照してください。
次の表は、FEX アップリンクの数に基づいて、VIC アダプタに設定可能な vNIC/vHBA の最大数を示しています。
FEX と FI の間の確認済みリンク |
VICアダプタ 1225、1225T、1227、1227T、1385、および 1387 に設定可能な vNIC/vHBA の最大数 |
---|---|
1 |
117 |
2 |
117 |
4 |
117 |
8 |
117 |
FEX と FI の間の確認済みリンク |
VICアダプタ 1225、1225T、1227、1227T、1385、および 1387 に設定可能な vNIC/vHBA の最大数 |
---|---|
1 |
12 |
2 |
27 |
4 |
57 |
8 |
117 |
このリリースでは、次のハードウェアが廃止されました。
ラック サーバ:
Cisco UCS C シリーズ C210 M2(R210-2121605W)
Cisco UCS C シリーズ C460 M2(UCSC-BASE-M2-C460)
Cisco UCS C シリーズ C200 M2(UCSC-BSE-SFF-C200)
Cisco UCS C シリーズ C250 M2(R250-2480805W)
Cisco UCS C シリーズ C260 M2(C260-BASE-2646)
アダプタ:
Cisco UCS P81E(N2XX-ACPCI01)
Cisco UCS CNA M61KR-I Intel(N20-AI0102)
Broadcom 57711 デュアル ポート(N2XX-ABPCI02)
Cisco UCS P81E VIC(N2XX-ACPCI01)
Emulex OneConnect OCe10102-F(N2XX-AEPCI01)
Qlogic QLE 8152-CNA(N2XX-AQPCI01)
ファブリック インターコネクト:
このリリース以降では、次のハードウェアが追加されています。
アダプタ:
Cisco UCS 1385 VIC(UCSC-PCIE-C40Q-03)
Cisco MLOM 1387(UCSC-MLOM-C40Q-03)
Qlogic 8442 SFP+(UCSC-PCIE-QNICSFP)
Qlogic 8442 10GBaseT(UCSC-PCIE-QNICBT)
Emulex OCe14102B-F(UCSC-PCIE-E14102B)
HGST Ultrastar SN100(UCS-SDHPCIE800GB)
HGST Ultrastar SN100(UCS-SDHPCIE1600GB)
Cisco UCS 3200GB SanDisk ioMemory SX350(UCSC-F-S32002)
Cisco UCS 1300GB SanDisk ioMemory SX350(UCSC-F-S13002)
Cisco UCS 1600GB SanDisk ioMemory SX350(UCSC-F-S16002)
Cisco UCS 6400GB SanDisk ioMemory SX350(UCSC-F-S64002)
Nvidia M60(UCSC-GPU-M60)
ファブリック エクステンダ:
ファブリック インターコネクト:
次の表は、Cisco UCS Manager と統合された C シリーズ ラックマウント サーバに対して、このリリースで公式にサポートされているアダプタ カードの一覧です。
アダプタ/サーバ モデル | C22 M3 | C24 M3 | C220 M3 | C240 M3 | C420 M3 | C220 M4 | C240 M4 | C460 M4 | デュアルワイヤ接続 | シングルワイヤ接続 | 直接接続 |
---|---|---|---|---|---|---|---|---|---|---|---|
Cisco UCS 1225 VIC (UCSC-PCIE-CSC-02) |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
Cisco UCS 1225T VIC (UCSC-PCIE-C10T-02) |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
はい |
はい |
- |
Cisco UCS 1227(MLOM) UCSC-MLOM-CSC-02 |
- |
- |
- |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
Cisco MLOM 1227T (UCSC-MLOM-C10T-02) |
- |
- |
- |
- |
- |
はい |
はい |
- |
はい |
はい |
- |
Cisco UCS 1385 VIC (UCSC-PCIE-C40Q-03) |
- |
- |
- |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
Cisco MLOM 1387 (UCSC-MLOM-C40Q-03) |
- |
- |
- |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
Emulex OCe11102-FX CNA (UCSC-PCIE-ESFP) |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
- |
- |
- |
Emulex LPe32002 32Gb デュアル ポート FC HBA (UCSC-PCIE-BD32GF) |
- |
- |
該当なし |
該当なし |
- |
はい |
はい |
はい |
- |
- |
- |
Emulex LPe32001 シングル ポート 32Gb FC HBA (UCSC-PCIE-BS32GF) |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Emulex LPe12002 デュアルポート 8Gb FC PCIe HBA (N2XX-AEPCI05) |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Emulex LPe16002B デュアルポート 16Gb FC PCIe (UCSC-PCIE-E16002) |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Emulex OCe 14102 (UCSC-PCIE-E14102) |
- |
- |
- |
- |
- |
はい |
はい |
- |
- |
- |
- |
Qlogic QLE2742 デュアル ポート 32G FC (UCSC-PCIE-QD32GF) |
- |
- |
該当なし |
該当なし |
- |
はい |
はい |
はい |
- |
- |
- |
Qlogic QLE2562 デュアルポート 8Gb FC HBA (N2XX-AQPCI05) |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Qlogic QLE2672 デュアルポート 16Gb FC HBA UCSC-PCIE-Q2672 |
- |
- |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Broadcom BCM57712 10Gb (UCSC-PCIE-BSFP) |
はい |
はい |
はい |
はい |
はい |
- |
- |
- |
- |
- |
- |
Broadcom BCM 57810 10Gb (UCSC-PCIE-B3SFP) |
- |
- |
はい |
はい |
はい |
はい |
はい |
はい |
- |
- |
- |
Intel X550 デュアルポート 10GBase-T NIC (UCSC-PCIE-ID10GC) |
- |
- |
該当なし |
該当なし |
- |
はい |
はい |
はい |
- |
- |
- |
Intel X520 10GB (N2XX-AIPCI01) |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
- |
- |
- |
Qlogic 8442 SFP+ (UCSC-PCIE-QNICSFP) |
はい |
はい |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Qlogic 8442 10GBaseT (UCSC-PCIE-QNICBT) |
はい |
はい |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
Emulex OCe14102B-F (UCSC-PCIE-E14102B) |
はい |
はい |
はい |
はい |
- |
はい |
はい |
はい |
- |
- |
- |
HGST Ultrastar SN100 (UCS-SDHPCIE800GB) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
HGST Ultrastar SN100 (UCS-SDHPCIE1600GB) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Cisco UCS 3200GB SanDisk ioMemory SX350 (UCSC-F-S32002) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
該当なし |
該当なし |
Cisco UCS 1300GB SanDisk ioMemory SX350 (UCSC-F-S13002) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
該当なし |
該当なし |
Cisco UCS 1600GB SanDisk ioMemory SX350 (UCSC-F-S16002) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
該当なし |
該当なし |
Cisco UCS 6400GB SanDisk ioMemory SX350 (UCSC-F-S64002) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
該当なし |
該当なし |
Nvidia M60 (UCSC-GPU-M60) |
- |
- |
- |
- |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
UCS NVIDIA M10 32GB GPU (UCSC-GPU-M10) |
- |
- |
- |
はい |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
UCS NVIDIA P100 16GB GPU (UCSC-GPU-P100-16G) |
- |
- |
- |
はい |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
UCS NVIDIA P100 12GB GPU (UCSC-GPU-P100-12G) |
- |
- |
- |
はい |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
UCS AMD FirePro 7150X2 16GB GPU (UCSC-GPU-7150x2) |
- |
- |
- |
はい |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
Radian RMS-200 8 GB NVRAM (Radian RMS-200) |
- |
- |
- |
はい |
- |
- |
はい |
はい |
該当なし |
該当なし |
該当なし |
X710-DA4 Intel EagleFountain 4x10GB SFP+ UCSC-PCIE-I404NIC |
- |
- |
- |
- |
- |
はい |
はい |
はい |
- |
- |
- |
X710-DA2 Intel EagleFountain 2x10GB SFP+ UCSC-PCIE-ID10GF |
- |
- |
- |
- |
- |
はい |
はい |
はい |
- |
該当なし |
該当なし |
XL710-QDA2 Intel EagleFountain 2x40GB QSFP+ UCSC-PCIE-I404NIC |
- |
- |
- |
- |
- |
はい |
はい |
はい |
- |
- |
該当なし |
Intel P3600 800GB NVMe PCIe SSD (UCS-PCI25-8003) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3600 1600GB NVMe PCIe SSD (UCS-PCI25-16003) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3700 400GB NVMe PCIe SSD (UCS-PCI25-40010) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3700 800GB NVMe PCIe SSD (UCS-PCI25-80010) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3600 HHHL 1200GB NVMe PCIe SSD (UCSC-F-I12003) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3600 HHHL 2000GB NVMe PCIe SSD (UCSC-F-I20003) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3700 HHHL 800GB NVMe PCIe SSD (UCSC-F-I80010) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
Intel P3700 HHHL 1600GB NVMe PCIe SSD (UCSC-F-I160010) |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
PMC-Sierra ストレージ コントローラ UCSC-PSAS12GHBA |
- |
- |
- |
- |
- |
はい |
はい |
- |
該当なし |
該当なし |
該当なし |
LSI RAID SAS 9300-8e 12GB HBA UCSC-SAS9300-8E |
- |
- |
- |
- |
- |
はい |
はい |
はい |
該当なし |
- |
- |
HGST 10TB SAS 7200RPM HDD UCS-HD10T7KEM |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
はい |
該当なし |
- |
- |
![]() (注) | Cisco UCS Manager と UCS C3260 M3 サーバ統合の接続オプションおよび詳細については、http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ucs-manager/GUI-User-Guides/Dense-Storage-Server-Integ-Mgmt/3-1/b_UCSM_3260_Integration_Guide.htmlを参照してください。 |

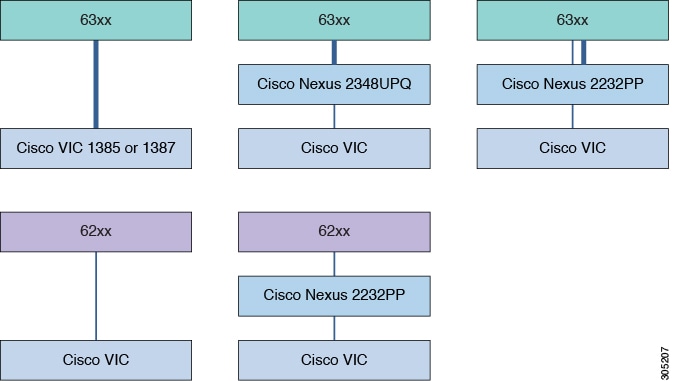

次の図は、C シリーズ サーバと Cisco UCS Manager との統合でサポートされる全ネットワーク トポロジを表しています。
![]() (注) | 10G 接続で Cisco VIC 1385 および 1387 を使用している場合は、40G から 10G QSFP へのコンバータが必要になりますが、4 X 10 ブレークアウト Small Form-Factor Pluggable(SFP)ケーブルおよび 4 X 10 アクティブ光ケーブル(OAC)を使用することはできません。 |
1 |
Cisco UCS 6300 シリーズ FI(63xx) |
Cisco VIC 1385 または MLOM 1387 |
||
2 |
Cisco UCS 6300 シリーズ FI(63xx) |
Cisco Nexus 2232PP(4 X 10 G ブレークアウト ケーブル)または 2348UQ(40 G リンク) Cisco VIC 1385 または MLOM 1387(10 G リンク) |
||
3 |
Cisco UCS 6200 シリーズ FI(62xx) |
Cisco VIC 1385 または MLOM 1387 |
||
4 |
Cisco UCS 6200 シリーズ FI(62xx) |
Cisco Nexus 2232PP または 2348UQ(10 Gリンク) Cisco VIC 1385 または MLOM 1387(10 G リンク)
|
FI/10 G ラック VIC/コネクタ | VIC 1225 | VIC 1227 | ||||||
---|---|---|---|---|---|---|---|---|
10 G |
QSA |
40 G |
ブレイクアウト ケーブル |
10 G |
QSA |
40 G |
ブレイクアウト ケーブル |
|
FI 62xx |
はい |
該当なし |
該当なし |
該当なし |
はい |
該当なし |
該当なし |
該当なし |
FI 6324 |
はい |
該当なし |
該当なし |
はい(4x10 ファブリック ポートのみ) |
はい |
該当なし |
該当なし |
はい(4x10 ファブリック ポートのみ) |
FI 6332 |
該当なし |
はい |
該当なし |
はい(4x10 ファブリック ポートのみ) |
該当なし |
はい |
該当なし |
はい(4x10 ファブリック ポートのみ) |
FI 6332-16UP |
該当なし |
はい |
該当なし |
はい(4x10 ファブリック ポートのみ) |
該当なし |
はい |
該当なし |
はい(4x10 ファブリック ポートのみ) |
FI/40 G ラック VIC/コネクタ | VIC 1385 | VIC 1387 | ||||||
---|---|---|---|---|---|---|---|---|
QSA |
40 G |
ブレイクアウト ケーブル |
QSA |
40 G |
ブレイクアウト ケーブル |
|||
FI 62xx |
はい |
該当なし |
該当なし |
はい |
該当なし |
該当なし |
||
FI 6324 |
はい |
該当なし |
該当なし |
はい |
該当なし |
該当なし |
||
FI 6332 |
はい |
はい |
該当なし |
はい |
はい |
該当なし |
||
FI 6332-16UP |
はい |
はい |
該当なし |
はい |
はい |
該当なし |
エクスパンダのないサーバのみ、Cisco UCS Manager 統合モードで複数の RAID コントローラを搭載できます。以下のサーバは、Cisco UCS Manager 統合モードで複数の RAID コントローラを搭載できます。
Cisco UCS C24 M3(UCSC-C24-M3S2)
Cisco UCS C420 M3(UCSC-C420-M3)
Cisco UCS C240 M3(UCSC-C240-M3S2)
Cisco UCS C240 M3 NEBS(UCSC-C240-SNEBS)
Cisco UCS C240 M5(UCSC-C240-M5L)
Cisco UCS C240 M5(UCSC-C240-M5S)
Cisco UCS C240 M5(UCSC-C240-M5SX)
Cisco UCS C240 M5(UCSC-C240-M5SN)
Cisco UCS C220 M5(UCSC-C220-M5L)
Cisco UCS C220 M5(UCSC-C220-M5SX)
Cisco UCS C220 M5(UCSC-C220-M5SN)
このリストにないサーバに複数の RAID コントローラが搭載されている場合、検出が失敗します。
以下の RAID/ストレージ コントローラが、Cisco UCS Manager と C シリーズ ラックマウント サーバの統合においてサポートされます。
![]() (注) | すべて装着済みの LSI コントローラは、RAID 0、1、5、50、6、10、60 をサポートします。LSI コント ローラからメモリ カードを取り外す場合、UCS Manager は RAID 6 と 10 を作成できません。 |
一部の Cisco UCS C シリーズ ラックマウント サーバは、サーバ ソフトウェア ツールおよびユーティリティのストレージとして、内部 Cisco FlexFlash Secure Digital(SD)メモリ カードをサポートします。FlexFlash はデフォルトでディセーブルになっています。サービス プロファイルで使用されるローカル ディスク ポリシーで FlexFlash をイネーブルにできます。
![]() (注) | ユーティリティ モードで Cisco FlexFlash SD メモリ カードが設定されている Cisco UCS C シリーズ スタンドアロン サーバは、Cisco UCS Manager 統合モードではサポートされません。 |
CIMC のアップグレード後、Cisco FlexFlash をインストールできない場合は、FlexFlash SD カードを設定する前に、スクラブ ポリシーを適用します。
コントローラがサポートしている場合、フォーマット SD カードのオプションを使用することで、FlexFlash SD カードをスクラブすることができます。
