GRE トンネルを介するマルチキャスト ルーティングの設定

GRE トンネルを介するマルチキャスト ルーティングの設定の前提条件

GRE を介するマルチキャスト ルーティングを設定する前に、IP マルチキャスト ルーティング テクノロジーと GRE トンネリングの概念についてよく理解しておく必要があります。

GRE トンネルを介するマルチキャスト ルーティングの設定の制約事項

次に、GRE トンネルを介するマルチキャスト ルーティングの設定の制約事項を示します。

  • GRE トンネルを介する IPv6 マルチキャストはサポートされません。

  • サポートされるマルチキャスト ルート（mroute）の総数は、すべてのトンネル全体で 2000 です。

  • 双方向 PIM はサポートされていません。

  • GRE トンネルを介するマルチキャストをサポートするには、マルチキャスト ルーティングを最初のホップ ルータ（FHR）、ランデブー ポイント（RP）および最後のホップ ルータ（LHR）で設定する必要があります。

  • Catalyst 9300 シリーズ スイッチでは、トンネル送信元をループバック インターフェイス、物理インターフェイス、または L3 EtherChannel インターフェイスにできます。

  • IPSec、ACL、トンネル カウンタ、暗号化サポート、フラグメンテーション、Cisco Discovery Protocol（CDP）、QoS、GRE キープアライブ、マルチポイント GRE などの機能の相互作用は、GRE トンネルでサポートされていません。

GRE トンネルを介するマルチキャスト ルーティングについて

この章では、非 IP マルチキャスト エリア間で IP マルチキャスト パケットをトンネリングするために、Generic Route Encapsulation（GRE）トンネルを設定する方法について説明します。その利点は、IP マルチキャストをサポートしないエリアを経由して、IP マルチキャスト トラフィックをソースからマルチキャスト グループに送信できることです。GRE トンネルを介するマルチキャスト ルーティングは、ip PIM デンス モード、スパース - デンス モード、スパース モード、および pim-ssm モードをサポートしています。また、スタティック RP および Auto-RP もサポートしています。スタティック RP と Auto-RP の設定の詳細については、ランデブー ポイントと Auto-RP を参照してください。

（注）

Cisco IOS XE Denali 16.3.1 以降では、マルチキャスト ルーティングおよび NHRP が GRE トンネリングでサポートされています。トンネル エンド ポイントのダイナミック検出を促進するために、トンネル インターフェイス上のマルチキャスト設定とともに、NHRP をオプションで設定できます。トンネル インターフェイスに NHRP を設定する方法については、NHRP を参照してください。

非 IP マルチキャスト エリアを接続するトンネリングの利点

  • 送信元とグループ メンバー（宛先）間のパスが IP マルチキャストをサポートしていない場合、それらの間のトンネルは IP マルチキャスト パケットを転送できます。

GRE トンネルを介するマルチキャスト ルーティングの設定方法

非 IP マルチキャスト エリアを接続する GRE トンネルの設定

マルチキャスト ルーティングをサポートしていないメディアで接続されている送信元と宛先の間の IP マルチキャスト パケットを転送するように GRE トンネルを設定できます。

手順
     コマンドまたはアクション目的
    ステップ 1enable


    例：
    Device> enable


    特権 EXEC モードをイネーブルにします。

    • プロンプトが表示されたら、パスワードを入力します。


    ステップ 2configure terminal


    例：
    Device# configure terminal


    グローバル コンフィギュレーション モードを開始します。


    ステップ 3ip multicast-routing


    例：
    Device(config)# ip multicast-routing


    IP マルチキャスト ルーティングをイネーブルにします。


    ステップ 4interfacetunnel number


    例：
    Device(config)# interface tunnel 0


    トンネル インターフェイス コンフィギュレーション モードを開始します。


    ステップ 5ip address ip_address subnet_mask


    例：
    Device(config-if)# ip address 192.168.24.1 255.255.255.252


    IP アドレスおよび IP サブネットを設定します。


    ステップ 6ippim { sparse-dense-mode | sparse-mode | dense-mode }


    例：
    Device(config-if)# ip pim sparse-dense-mode

    次の動作モードのいずれかでトンネル インターフェイス上で Protocol Independent Multicast（PIM）を有効にします。

    • sparse-dense-mode ：マルチキャスト グループの動作モードに応じて、インターフェイスをスパース動作モードまたはデンス動作モードで処理します。

    • sparse-mode ：スパース動作モードをイネーブルにします。

    • dense-mode ：デンス動作モードをイネーブルにします。


    ステップ 7tunnelsource { ip-address | interface-name }

    例：
    Device(config-if)# tunnel source 100.1.1.1


    トンネル送信元を設定します。


    ステップ 8tunneldestination { hostname | ip-address }

    例：
    Device(config-if)# tunnel destination 100.1.5.3


    トンネル宛先を設定します。


    ステップ 9end


    例：
    Device(config-if)# end


    現在のコンフィギュレーション セッションを終了して、特権 EXEC モードに戻ります。


    ステップ 10show interface type number


    例：
    Device# show interface tunnel 0


    トンネル インターフェイスの情報を表示します。



    非 IP マルチキャスト エリアを接続するトンネリングの例

    次の例に、GRE トンネルを介した Catalyst スイッチ間のマルチキャスト ルーティングを示します。

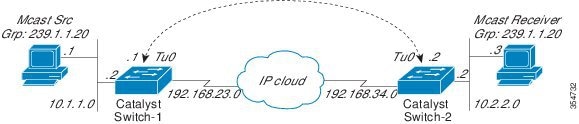

    図 1. 非 IP マルチキャスト エリアを接続するトンネル

    上の図では、マルチキャスト送信元（10.1.1.1）は、Catalyst スイッチ 1 に接続され、マルチキャスト グループ 239.1.1.20 に設定されています。マルチキャスト受信者（10.2.2.3）は、Catalyst スイッチ 2 に接続され、グループ 239.1.1.20 のマルチキャスト パケットを受信するように設定されています。スイッチ 1 とスイッチ 2 は、マルチキャスト ルーティング用に設定されていない IP クラウドで分離されています。

    GRE トンネルは、ループバック インターフェイスで送信元が特定されたスイッチ 1 とスイッチ 2 の間に設定されています。マルチキャスト ルーティングは、スイッチ 1 とスイッチ 2 で有効になっています。スパース モードまたはデンス モードで PIM をサポートするために、ip pim sparse-dense-mode コマンドがトンネル インターフェイスに設定されています。トンネル インターフェイスの sparse-dense-mode 設定により、スパース モード パケットまたはデンス モード パケットをグループのランデブー ポイント（RP）設定に応じて、トンネルを経由して転送できます。

    スイッチ 1 の設定：

    Device(config)# ip multicast-routing
Device(config)# interface Loopback0   //Tunnel source interface
Device(config-if)# ip address 2.2.2.2 255.255.255.255

Device(config)# interface Tunnel 10     //Tunnel interface configured for PIM traffic
Device(config-if)# ip address 192.168.24.1 255.255.255.252
Device(config-if)# ip pim sparse-dense-mode
Device(config-if)# ip nhrp map 192.168.24.3  4.4.4.4  //NHRP may optionally be configured to dynamically discover tunnel end points.
Device(config-if)# ip nhrp map multicast 4.4.4.4
Device(config-if)# ip nhrp network-id 1
Device(config-if)# ip nhrp nhs 192.168.24.3
Device(config-if)# tunnel source Loopback0
Device(config-if)# tunnel destination 4.4.4.4

Device(config)# interface GigabitEthernet 0/0/0       //Source interface
Device(config-if)# ip address 10.1.1.2 255.255.255.0
Device(config-if)# ip pim sparse-dense-mode

    スイッチ 2 の設定：

    Device(config)# ip multicast-routing
Device(config)# interface Loopback0   	//Tunnel source interface
Device(config-if)# ip address 4.4.4.4 255.255.255.255

Device(config)# interface Tunnel 10 	    //Tunnel interface configured for PIM traffic
Device(config-if)# ip address 192.168.24.2 255.255.255.252
Device(config-if)# ip nhrp map 192.168.24.4 2.2.2.2 	//NHRP may optionally be configured to dynamically discover tunnel end points.
Device(config-if)# ip nhrp map multicast 2.2.2.2
Device(config-if)# ip nhrp network-id 1
Device(config-if)# ip nhrp nhs 192.168.24.4
Device(config-if)# ip pim sparse-dense mode
Device(config-if)# tunnel source Loopback0
Device(config-if)# tunnel destination 2.2.2.2

Device(config)# interface GigabitEthernet 0/0/0      //Receiver interface
Device(config-if)# ip address 10.2.2.2 255.255.255.0
Device(config-if)# ip pim sparse-dense-mode

    GRE トンネルを介するマルチキャスト ルーティングに関するその他の参考資料

    関連資料

    関連項目 参照先

    この章で使用するコマンドの完全な構文および使用方法の詳細。

    Command Reference (Catalyst 9300 Series Switches)の「IP マルチキャスト ルーティングのコマンド」の項を参照してください。

    Cisco IOS コマンド

    『Cisco IOS Master Commands List, All Releases』

    MIB

    MIB MIB リンク

    本リリースでサポートするすべての MIB

    選択したプラットフォーム、Cisco IOS リリース、およびフィーチャ セットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。

    http:/​/​www.cisco.com/​go/​mibs

    テクニカル サポート

    説明 リンク

    シスコのサポート Web サイトでは、シスコの製品やテクノロジーに関するトラブルシューティングにお役立ていただけるように、マニュアルやツールをはじめとする豊富なオンライン リソースを提供しています。

    お使いの製品のセキュリティ情報や技術情報を入手するために、Product Alert Tool（Field Notice からアクセス）、Cisco Technical Services Newsletter、Really Simple Syndication（RSS）フィードなどの各種サービスに加入できます。

    シスコのサポート Web サイトのツールにアクセスする際は、Cisco.com のユーザ ID およびパスワードが必要です。

    http:/​/​www.cisco.com/​support

    GRE トンネルを介するマルチキャスト ルーティングの機能情報

    次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェア リリース トレインで各機能のサポートが導入されたときのソフトウェア リリースのみを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェア リリースでもサポートされます。

    プラットフォームのサポートおよび Cisco ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/​go/​cfn に移動します。Cisco.com のアカウントは必要ありません。
    表 1 GRE トンネルを介するマルチキャスト ルーティングの機能情報

    機能名（Feature Name）

    リリース

    機能情報

    GRE トンネルを介するマルチキャスト ルーティング

    Cisco IOS XE Everest 16.5.1a

    この章では、非 IP マルチキャスト エリア間で IP マルチキャスト パケットをトンネリングするために、GRE トンネルを設定する方法について説明します。

    この機能は、次のプラットフォームに実装されていました。

    • Cisco Catalyst 9300 シリーズ スイッチ
