スーパーバイザ エンジン 2T DRAM メモリ インストレーション ノート
スーパーバイザ エンジン 2T DRAM メモリ インストレーション ノート
このマニュアルでは、スーパーバイザ エンジン 2T に 2 番目の DRAM モジュールを取り付ける手順について説明します。この手順を使用して、スーパーバイザ エンジン 2T の DRAM を 2 GB から 4 GB まで増設します。
DRAM モジュールの取り付け
スーパーバイザ エンジン 2T CPU ドーター カードに配置された 2 つの DRAM モジュール ソケットがあります。（図 1 を参照）。2 GB メモリ付きスーパーバイザ エンジン 2T では、2 つの DRAM ソケットの 1 つだけが 2 GB DRAM DIMM を備えています。スーパーバイザ エンジン 2T の DRAM メモリを 4 GB まで増設するには、MEM-SUP2T-4GB アップグレード キットに付属する 2 GB DRAM モジュールを 2 番目の DRAM ソケットに取り付ける必要があります。

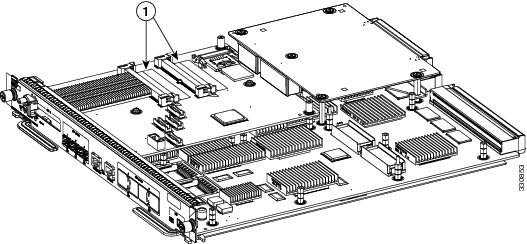

図 1 スーパーバイザ エンジン 2T 上の DRAM ソケット
ステップ 1
静電気防止用アース ストラップを、手首とシャーシの塗装されていない金属面の間に取り付けます。正しい静電気防止用の手順が不明な場合は、次の URL にある『Catalyst 6500 Series Supervisor Engine Guide』の静電気防止用の注意事項の章を参照してください。
http://www.cisco.com/en/US/docs/switches/lan/catalyst6500/hardware/Module_Installation/Sup_Eng_Guide/0cesd.html
ステップ 2 シャーシからスーパーバイザ エンジンを取り外し、静電気を防止した作業場に置きます。スーパーバイザ エンジンをシャーシから取り外す正しい手順に詳しくない場合は、次の URL にある『Catalyst 6500 Series Supervisor Engine Guide』を参照してください。
http://www.cisco.com/en/US/docs/switches/lan/catalyst6500/hardware/Module_Installation/Sup_Eng_Guide/03instal.html
ステップ 3 パッケージから新しい 2 GB DRAM モジュールを取り出して、静電気を防止した作業場に置きます。
ステップ 4 CPU ドーター カード上に 2 つの DRAM モジュール ソケットを配置します。（図 1 を参照）。
ステップ 5 DRAM モジュール回路または DRAM モジュール エッジ コネクタに触れずに、空の DRAM ソケットの正面に DRAM モジュールを慎重に取り付けます。
ステップ 6 DRAM モジュールをソケットにスライドさせます。DRAM モジュールがカチッとはまるまで、DRAM モジュールの左右の端をしっかりと均等に押し込みます。
ステップ 7 DRAM ソケット上の白い固定クリップが両方とも DRAM モジュールの側面のノッチにはめ込まれていることを確認します。
ステップ 8 スーパーバイザ エンジン 2T をシャーシに再び取り付けます。Catalyst 6500 シリーズのシャーシにモジュールを取り付ける手順に詳しくない場合は、次の URL にある『Catalyst 6500 Series Supervisor Engine Guide』を参照してください。
http://www.cisco.com/en/US/docs/switches/lan/catalyst6500/hardware/Module_Installation/Sup_Eng_Guide/03instal.html
