Catalyst 4900M スイッチ(図1-1を参照)は、トップ オブ ラック サーバ アグリゲーション用に設計されています。このスイッチを使用すると、データセンターのアタッチ デバイスを 1 GB から 10 GB に移行するのが容易になります。Cisco Catalyst 4900M は、10/100/1000 ギガビット イーサネットと 10 ギガビット イーサネットのアクセス デバイスの組み合わせに最適化された、トップ オブ ラック イーサネット スイッチです。オプションのハーフカード スロットが 2 基搭載されたベース ユニットに 8 つの固定ワイヤ速度 X2 ポートが付いた、固定 Cisco IOS ベース レイヤ 2+ スイッチです。ハーフカード スロットでは、以下のカードを任意に組み合わせて接続できます。
ハーフカードは、ギガビット イーサネットと 10 ギガビット イーサネット メディア タイプをさまざまに組み合わせることができます。また、ハーフスロットは 1 GE と 10 GE メディアをさらに追加して、投資を保護します。

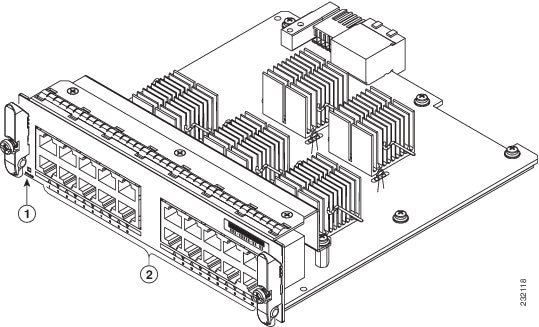

図1-2 20 ポート 1 GE RJ-45(WS-X4920-GB-RJ45=)
|
|
|
|
---|---|

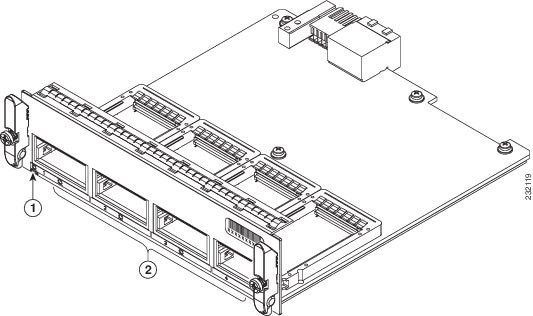

図1-3 4 ポート X2 ワイヤ速度 10 ギガビット イーサネット(WS-X4904-10GE=)
|
|
|
|
---|---|

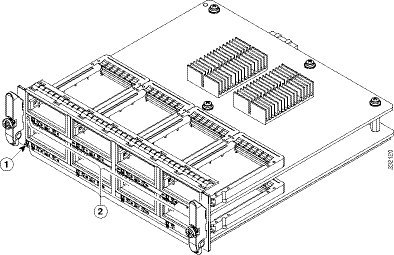

図1-4 8 ポート X2 2:1 オーバーサブスクライブ型 10 ギガビット イーサネット(WS-X4908-10GE=)
|
|
|
|
---|---|
(注) このモジュールで TwinGig トランシーバおよび X2 トランシーバを使用する場合は、1-2、3-4、5-6、7-8 のようにペアに組み合わせます。いずれかのポートに TwinGig トランシーバまたは X2 トランシーバを挿入すると、そのパートナー ポートの機能に影響して、両方とも自動的に同じタイプを処理するように設定されます。ポート グループ内でトランシーバを混在させることはできません。たとえば、ポート 1 に X2 を搭載し、ポート 2 に TwinGig を搭載して、機能させることはできません。
Catalyst 4900M スイッチには 320 Gbps のノンブロッキング全二重スイッチング ファブリックが搭載されているため、高速アプリケーションに対応した 2 億 5000 万パケット/秒のスイッチング容量が実現します。Catalyst 4900M シャーシには、8 つの 10 ギガビット イーサネット ポートとその他のポートが設定されています。
室温で低ノイズで動作する着脱式自動変速ファン トレイおよび交換可能な 1000 W AC または 1000 W DC 冗長電源モジュールにより、スイッチの耐障害性保護機能が実現します。“Catalyst 4900M スイッチへの電源接続” sectionを参照してください。
ソフトウェア機能の更新情報については、ご使用のソフトウェア リリースのリリース ノートおよびソフトウェア コンフィギュレーション ガイドを参照してください。
Catalyst 4900M スイッチは、Catalyst 4500 シリーズのシステム ソフトウェアを使用することで、Catalyst スイッチ ファミリーに完全に統合できる高性能専用イーサネット スイッチです。
ここでは、Catalyst 4900M ハードウェアの機能の概要を示します。
ここでは、Catalyst 4900M ハードウェア コンポーネントについて説明します。
X2 インターフェイスを使用した 8 つの 10 ギガビット イーサネット アップリンク ポートおよびその他のポート(インストールされているスイッチング モジュールによる)があります。
1 GB SFP 接続が必要な場合、WS-4908-10GE モジュールのみで、X2 モジュールの代わりに TwinGig コンバータ モジュールを使用できます。ポートに TwinGig を挿入すると、ネイバーは、TwinGig がインストールされているかどうかに関係なく、自動的に 1 GE インターフェイスに変換されるため、TwinGig をグループ化して隣接させておく必要があります。TwinGig ポートに隣接するポートでは X2 はサポートされません。
Cisco TwinGig コンバータ モジュールのインストール マニュアルについては、次のURLを参照してください。
http://www.cisco.com/en/US/docs/switches/lan/catalyst3750e_3560e/hardware/install/notes/1757202.html
リセット ボタンは、スイッチを再起動する場合に使用します。クリップや先のとがった小さいものを使用して、リセット ボタンを押します。
コンソール シリアル ポート(RJ-45)には、標準コンソール機器を使用したスイッチ管理機能があります(図1-5 を参照)。 付録 A「仕様」 に、コンソールおよび管理ポートのコネクタ ピン配置を示します。
背面パネルの管理ポートでは、帯域内アクセス(Telnet、SNMP など)を使用した同じ TCP/IP ベースの管理サービスを利用できます。また、管理ポートでは BOOTP を使用した IP アドレス設定がサポートされ、スイッチへのイメージのダウンロードもサポートされています。
コンパクト フラッシュ ポートでは、64 MB および 128 MB タイプ 1 のコンパクト フラッシュ カードの両方を使用できます。このポートは、新しいソフトウェア イメージのロードなど、ファイルの転送用に使用できます。フラッシュ カードはオプションで、サードパーティ製の製品を入手できます。
詳細については、次の URL にある、『 Using the Compact Flash on the Catalyst 4500 Series Supervisor Engines 』を参照してください。
http://www.cisco.com/en/US/docs/switches/lan/catalyst4500/hardware/configuration/notes/OL_2788.html
|
|
||
|
|
||
|
|
||
|
|
|
|
||
|
|
||
|
|
Catalyst 4900M スイッチの前面パネルおよび背面パネルの LED(図1-5 および 図1-6 を参照)は、次のステータス情報を示します。
LED 機能の詳細については、 表1-1 を参照してください。
|
|
|
---|---|---|
Catalyst 4900M は起動時に一連の診断テストを実行します。 |
||
10/100 BASE-T コンソール ポートがリンクアップ状態 |
||
10/100/1000BASE-T 管理ポートがリンクアップ状態 |
||
スイッチまたはファンに電力が供給されていない(特に、1 台または複数台の電源モジュール ステータス LED がグリーンの場合は、トレイが装着されていない可能性がある) |
||
動作可能 1 |
1.一方の LED がグリーンで、もう一方の LED が消灯している場合、電源モジュールは適切に装着されていません。LED がレッドの場合は、電源モジュールが装着されていても、スイッチがオンに切り替えられていないか、または障害があります。詳細なステータス情報を表示するには、CLI を使用したシステムの検索が必要になる場合があります。 |
(注) 環境仕様については、Chapter2, “設置場所の準備”を参照してください。
ホットスワップ可能なシステムのファン トレイは、内部シャーシ コンポーネントに冷気を送り込みます。ファンは左側から排気し、シャーシの右側から新鮮な空気を取り込みます。
図1-7 に、スイッチのエアーフローの方向(吸気および排気)を示します。
ファン トレイには 5 つのファンがあります。1 つのファンに障害が発生しても、残りのファンは動作を継続します。内部温度はセンサーで監視されます。動作中のファンの個数および速度は、動作音ができるだけ小さくなるように、内部温度に従って変動します。温度が指定のしきい値を超えると、環境モニタによって警告メッセージが表示されます。
(注) Catalyst 4900M スイッチの完全な電力仕様については、付録 A「仕様」を参照してください。
Catalyst 4900M スイッチには、冗長内部 1000 W AC または 1000 W DC 電源モジュールが 2 台装備されています。
内部電源モジュールには、それぞれ個別の電源コードおよびステータス LED(前面パネルの PS1 および PS2)があります。また、入力(Input OK)および出力(Output OK)電流のステータスを示す LED も電源モジュールに配置されています。電源コードは、電源モジュールと設置場所の AC 電源を接続するときに使用します。Catalyst 4900M スイッチの AC 電源モジュールには電源スイッチが付いています。電源モジュールに電源コードを接続し、スイッチをオンの位置にすると、AC 電力が供給されます。DC 電源モジュールの場合、電源モジュール コードも、オン/オフ スイッチも使用しません。
スイッチは電源モジュールを 1 台だけ搭載した状態でも起動しますが、この構成の場合、冗長フェールオーバー機能およびロード シェアリング機能は使用できません。電力の供給を確実にするために、両方の電源モジュールを別々の AC または DC 回路に接続することを推奨します。
安全上の理由から、AC 電源モジュールをシャーシから取り外したり、シャーシに取り付けたりする場合は、スイッチをオフにして、コードを外してください。DC 電源モジュールを取り外す場合は、電源からの電力供給を遮断しておく必要があります。
電源モジュールを 1 台のみ使用する場合は、付属のブランク前面プレートを使用して、空の電源ベイをカバーする必要があります。
環境モニタリングおよびレポート機能を使用すると、システム動作が停止する前に、不適切な環境条件を解決して、正常な動作を維持することができます。
電源モジュールごとに、温度と出力電圧の監視が行われます。Catalyst 4900M スイッチは電源モジュールの動作状態を探知し、ソフトウェアを介してステータスを報告します。
スイッチの電源モジュールとして、AC または DC を選択できます。Catalyst 4900 シリーズ スイッチは、次の電源モジュールをサポートしています。
稼働中のシステムは、入力ステータスに関係なく、冗長電源モジュールを識別して診断できます。AC および DC 電源モジュールは相互に交換可能です。
Catalyst 4900M スイッチは、冗長電源管理モードをサポートしています。両方の電源モジュールがこのモードで正常に動作している場合、各モジュールは常に、システムの合計所要電力の 20/80 ~ 45/55% の電力を供給しています。一方の電源モジュールに障害が発生した場合、他方の電源モジュールの供給電力は、合計所要電力の 100% に増加します。
図1-8 に、ご使用のスイッチのシリアル番号の場所を表示します。
