Cisco Nexus 9236C スイッチ(N9K-C9236C)は、次のポートを搭載した 1 ラック ユニット(RU)スイッチです。
36 個の 100 ギガビット QSFP+/QSFP28 インターフェイス ポート(100、50、40、25、および 1 ギガビットの速度をサポート)
1 個の 100/1000 管理ポート
1 個のコンソール ポート
2 個のソフトウェア定義型ポート
1 個の USB ポート(スイッチ設定の保存またはロード用)
このスイッチのシャーシは、ユーザによる交換が可能な次のコンポーネントを含みます。
次のエアーフローを選択できるファン モジュール(4 個)
電源モジュール(2 個:動作用に 1 個、冗長性のために 1 個(n+1))。次の選択肢があります。
赤紫色のカラーリングが付いた 650 W ポート側吸気 AC 電源モジュール(NXA-PAC-650W-PI)
青色のカラーリングが付いた 650 W ポート側排気 AC 電源モジュール(NXA-PAC-650W-PE)
白色のカラーリングが付いた 1200 W 双方向エアーフロー HVAC/HVDC 電源モジュール(N9K-PAC-1200W)
緑色のカラーリングが付いた 930 W ポート側吸気 DC 電源モジュール(UCSC-PSU-930WDC)
灰色のカラーリングが付いた 930 W ポート側排気 DC 電源モジュール(UCS-PSU-6332-DC)
(注) |
エアーフロー方向がファン モジュールと同じであれば、異なる種類の電源モジュールを入れ替えて使用可能です。1200-W HVAC/HVDC 電源を使用する場合、電源モジュールでは、スイッチの他のモジュールで使用されるのと同じエアーフロー方向が自動的に使用されます。 |

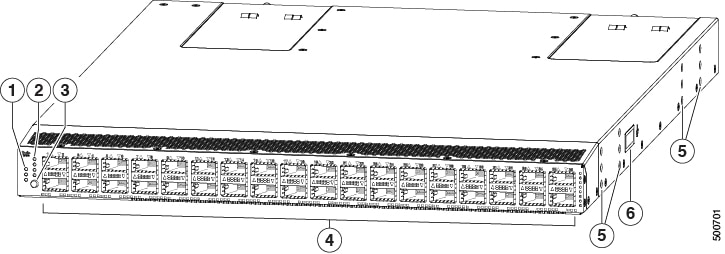

次の図は、シャーシのポート側のスイッチ機能を示します。
1 |
ビーコン(BCN)、ステータス(STS)および環境(ENV)LED |
4 |
100 ギガビット QSFP+/QSFP28 ポート(36 個) |
2 |
4 X 10 ギガビット ポート設定用のレーン リンク ステータス(レーンがチェック中の場合は 1 個の LED が点灯し、4 つすべてのレーンがチェック中の場合はすべての LED が消灯) |
5 |
取り付けブラケットを取り付けるためのネジ穴(6) |
3 |
レーン シフト ボタン |
6 |
アース パッド |
このスイッチでサポートされるトランシーバ、アダプタ、およびケーブルを確認するには、『Cisco Transceiver Modules Compatibility Information』を参照してください。

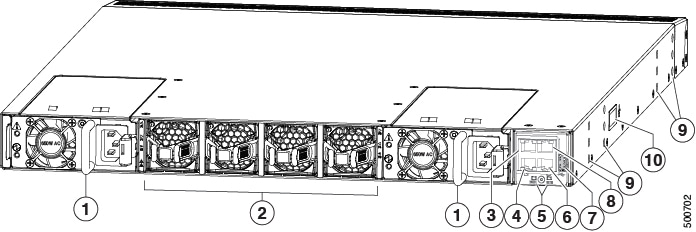

次の図は、シャーシの電源モジュール側のスイッチ機能を示しています。
1 |
1(左)および 2(右)の番号が付いたスロットがある電源モジュール(1 個または 2 個)(図は AC 電源モジュール) |
6 |
コンソール ポート(1) |
2 |
1(左)~ 4(右)の番号が付いたスロットがあるファン モジュール(4) |
7 |
USB ポート(1) |
3 |
L1 ポート(ソフトウェア定義型) |
8 |
管理ポート(RJ-45) |
4 |
L2 ポート(ソフトウェア定義型) |
9 |
取り付けブラケットを取り付けるためのネジ穴(6) |
5 |
ビーコン(BCN)およびステータス(STS)LED |
10 |
アース パッド |
ポートをホットアイルに配置するか、コールドアイルに配置するかに応じて、ポート側吸気エアーフローまたはポート側排気エアーフローのファンと電源モジュールを発注できます。ポート側吸気エアーフローの場合、ファンと AC 電源モジュールには赤紫色のカラーリングがあります(DC 電源モジュールには緑色のカラーリングがあります)。ポート側排気エアーフローの場合、ファンと AC 電源モジュールには青色のカラーリングがあります(DC 電源モジュールには灰色のカラーリングがあります)。白色のカラーリングが付いた双方向エアーフローの 1200 W HVAC/HVDC 電源モジュールも発注できます。双方向エアーフロー モジュールでは、スイッチに取り付けられているその他のモジュールのエアーフローの方向が自動的に使用されます。
ファンと電源モジュールは現場交換可能であり、他のモジュールが取り付けられて稼働している限り、動作中にファン モジュールまたは電源モジュールを 1 個交換できます。取り付けられている電源モジュールが 1 個だけの場合、元の電源モジュールを取り外す前に空きスロットに交換用の電源モジュールを取り付けることができます。
(注) |
ファンと電源モジュールはすべて、エアーフローの方向が同じである必要があります。そうでない場合、スイッチが過熱しシャットダウンする場合があります。双方向電源モジュールを取り付ける場合、そのモジュールではスイッチ内のその他のモジュールと同じエアーフローの方向が自動的に使用されます。 |
注意 |
スイッチにポート側吸気エアーフロー(ファン モジュールの場合は赤紫色のカラーリング)がある場合、ポートはコールドアイルに配置する必要があります。スイッチにポート側排気エアーフロー(ファン モジュールの場合は青色のカラーリング)がある場合、ポートはホットアイルに配置する必要があります。空気取り入れ口をホット アイルに配置すると、スイッチが過熱しシャットダウンする場合があります。 |
