Cisco Nexus 1000V ソフトウェア インスト レーション ガイド リリース 4.2(1)SV1(4a)

手順	マニュアル	ビデオ
新規インストール	このマニュアル	『Installing a Redundant Pair of VSMs from an OVA File Using the Installer Application』ビデオ
Release 4.0(1)SV1(3) から Release 4.0(1)SV1(3d) 経由の Release 4.2(1)SV1(4a) へのアップグレード	『 Cisco Nexus 1000V Software Upgrade Guide, Release 4.2(1)SV1(4a) 』	『Upgrading from Release 4.0(4)SV1(3, 3a, or 3b) to Release 4.2(1)SV1(4)』ビデオ
Release 4.2(1)SV1(4) から Release 4.2(1)SV1(4a) へのアップグレード	『 Cisco Nexus 1000V Software Upgrade Guide, Release 4.2(1)SV1(4a) 』	『Cisco Nexus 1000V Upgrade from Release 4.2(1)SV1(4) to Release 4.2(1)SV1(4a)』ビデオ

VSM の前提条件

次の前提条件が VSM に適用されます。

• 冗長 VSM をインストールすることを推奨します。ハイ アベイラビリティおよび冗長性の詳細については、『 Cisco Nexus 1000V High Availability and Redundancy Configuration Guide, Release 4.2(1)SV1(4) 』を参照してください。

• 冗長 VSM をインストールしている場合、まずプライマリ VSM でソフトウェアのインストールと設定を行ってから、セカンダリ VSM でソフトウェアのインストールと設定を行います。

• 冗長性を改善するために、プライマリとセカンダリの VSM 仮想マシンは、異なるアップストリーム スイッチに接続する異なるホストにインストールします。Cisco Nexus 1000V の実装に関する他の推奨事項については、『 Cisco Nexus 1000V Getting Started Guide, Release 4.2(1)SV1(4a) 』を参照してください。

• この VSM の HA ロールを次のように指定します。



1.デュアル スーパーバイザ ペアの最初の VSM をプライマリ VSM としてインストールします。 2.デュアル スーパーバイザ ペアの 2 番目の VSM をセカンダリ VSM としてインストールします。

• VSM VM は、ESX 3.5 以降で実行できます。

• Cisco Nexus 1000V ソフトウェアには、16 CPU ソケットに関する 60 日間の評価ライセンスが含まれます。このライセンスを使用するのは、VSM に永続的なライセンスがインストールされていない場合のみです。60 日間の評価期間は、ソフトウェアのインストール時から開始されます。ライセンスの詳細については、『 Cisco Nexus 1000V License Configuration Guide, Release 4.2(1)SV1(4a) 』を参照してください。

• 図 1 に示す Cisco Nexus 1000V の例はよくある構成です。

ホストの前提条件

Cisco Nexus 1000V で使用される ESX または ESXi ホストには、次の前提条件が適用されます。

• VMware の指示に従い、ホスト管理用の vCenter Server のインストールと準備がすでに完了している。

• vSphere Client にソフトウェアをインストールするための VMware マニュアルを持っている。

• VMware Enterprise Plus ライセンスがすでにホストにインストールされている。

• Cisco Nexus 1000V のホストが少なくとも 1 つある。VMotion を使用する場合、2 つのホストが必要です。

• すべての VEM ホストが、ESX または ESXi ソフトウェア バージョン 4.0 アップデート 1 以降を実行している。

• ホストに 2 GB 以上の物理 RAM がある。Cisco Nexus 1000V VSM VM もホストする場合は、4 GB 以上の物理 RAM が必要です。vCenter Server VM もホストする場合は、追加メモリが必要なことがあります。

• 各ホストで少なくとも次の物理 NIC がある。

– サービス コンソール/管理用の物理 NIC が 1 つ

– VSM と VEM 間のトラフィックおよび VM データ トラフィック用の物理 NIC が 1 つ

• すべてのホストにレイヤ 2 の相互接続がある。

• 一連のスイッチを使用している場合は、スイッチ間のトランク リンクが、コントロール VLAN およびパケット VLAN を含む関連する VLAN のトラフィックを伝送していることを確認する。アップリンクは、ホストに設定されているすべての VLAN を伝送するトランク ポートにする必要があります。

• VSM が Virtual Ethernet Module（VEM; 仮想イーサネット モジュール）、あるいは VMware vSwitch または DVS を実行するサーバに常駐できる。ホストが VEM を実行する場合、その VEM は同じホストの VSM または別のホストの VSM で管理できます。

• ESX ホストに対応した VEM ソフトウェアのインストールを管理する、オプションの VMware Update Manager（VUM）のインストール手順については、VMware のマニュアルを参照してください。

• 制御およびパケット VLAN が、VSM VM で使用されるホストですでに設定されている。

• VSM に使用する VM が次の最小要件を満たしていることを確認する。

---



3.OVF または OVA ファイルを使用して VSM をインストールしている場合は、そのファイルのインストール時に、適切な RAM 設定が自動的に行われます。 CD ISO イメージを使用している場合、「ISO イメージからのソフトウェアのインストール」を使用して RAM を予約し、メモリ サイズを設定します。 4.他のタイプのアダプタを使用できます。使用できるタイプはオペレーティング システムによって異なります。 5.OVF または OVA ファイルを使用して VSM をインストールしている場合は、そのファイルのインストール時に、適切な CPU 速度の設定が自動的に行われます。 CD ISO イメージを使用している場合、「ISO イメージからのソフトウェアのインストール」 を使用して CPU 速度を設定します。

アップストリーム スイッチの前提条件

Cisco Nexus 1000V からのスイッチ アップストリームには、次の前提条件が適用されます。

• 一連のスイッチを使用している場合は、スイッチ間のトランク リンクが、コントロール VLAN およびパケット VLAN を含む関連する VLAN のトラフィックを伝送していることを確認する。アップリンクは、ホストに設定されているすべての VLAN を伝送するトランク ポートにする必要があります。

• ポートが VEM に接続している Cisco Nexus 1000V からのスイッチ アップストリームには、次のスパニング ツリーに関する前提条件が適用されます。

スパニング ツリーとそのサポート コマンドの詳細については、アップストリーム スイッチのマニュアルを参照してください。

– アップストリーム スイッチでは、次の設定が必須です。

cat6k IOS：
(config-if) portfast trunk
または
(config-if) portfast edge trunk

n5k：
(config-if) spanning-tree port type edge trunk

– アップストリーム スイッチでは、次の機能をグローバルにイネーブルにすることを強く推奨します。

グローバル BPDU フィルタリング

グローバル BPDU ガード

– BPDU フィルタリングおよび BPDU ガードをグローバルにイネーブルにできないアップストリーム スイッチの場合、次のように設定することを強く推奨します。

(config-if) spanning-tree bpdu filter

(config-if) spanning-tree bpdu guard

はじめる前に

手順を開始する前に、次のことを確認または実行する必要があります。

• 「前提条件」に目を通しておきます。

• VSM で使用する VM をすでに手動でプロビジョニングしている必要があります。詳細については、次の VMware のマニュアルを参照してください。

『vSphere Virtual Machine Administration Guide』

• VSM VM には次の前提条件が適用されます。この手順では、これらを更新する方法について説明します。

– 2 GB 以上の RAM が予約され、割り当てられている

– CPU 速度 1500 MHz 以上

• 複数の仮想 CPU を作成しないでください。Cisco Nexus 1000V がサポートするのは、1 つの仮想 CPU のみです。

---

ステップ 1 VMware のマニュアルを参照して、VSM ISO イメージを仮想 CD-ROM に追加し、ソフトウェアを Virtual Machine（VM; 仮想マシン）にコピーします。

ステップ 2 VSM VM の電源がオフであることを確認します。

ステップ 3 vSphere クライアントの [Virtual Machine Properties] ウィンドウにある [Hardware] タブで、[Memory] を選択します。

[Memory Configuration] 設定が右側のパネルに表示されます。

ステップ 4 [Memory Size] フィールドで、[2 GB] を選択します。

ステップ 5 [Resources] タブで、[Memory] を選択します。

[Resource Allocation] 設定が右側のパネルに表示されます。

ステップ 6 [Reservation] フィールドで、[2048 MB] を選択します。

ステップ 7 [Resources] タブで、[CPU] を選択します。

[Resource Allocation] 設定が右側のパネルに表示されます。

ステップ 8 [Reservation] フィールドで、[1500 MHz] を選択します。

ステップ 9 [OK] をクリックします。

VSM VM メモリおよび CPU 速度の設定は、vSphere クライアントに保存されます。

引き続き Cisco Nexus 1000V を設定するには、「次の作業」を参照してください。



はじめる前に

手順を開始する前に、次のことを確認または実行する必要があります。

• 「前提条件」に目を通しておきます。

• 使用するインストール タイプに応じて、ローカル ドライブに次の Cisco Nexus 1000V ソフトウェア イメージ ファイルのコピーが必要です。

• Deploy OVF Template ウィザードの使用に関する詳細については、次の VMware のマニュアルを参照してください。

『vSphere Virtual Machine Administration Guide』

• VSM 用の VM を作成し、必要なポート グループをマッピングするため、次の情報を用意しておきます。

– インベントリ フォルダ内で固有で、80 文字以下の新しい VSM の名前。

– VSM をインベントリ フォルダにインストールするホストの名前。

– VM ファイルを保存するデータストアの名前。

– VM に使用されるネットワーク ポート グループの名前。

– Cisco Nexus 1000V VSM の IP アドレス。

• インストールで OVA ファイルを使用する場合、VSM で初期コンフィギュレーション ファイルを作成および保存するために、次の情報を用意しておきます。

– VSM ドメイン ID

– 管理パスワード

– 管理 IP アドレス、サブネット マスク、ゲートウェイ

手順の詳細

---

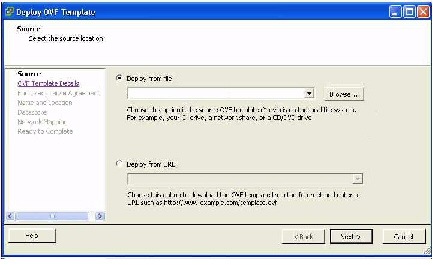

ステップ 1 vSphere Client で、[File] > [Deploy OVF Template] を選択します。

Deploy OVF Template ウィザードの [Source] ウィンドウが開きます。





ステップ 2 ソースの場所を指定して、[Next] をクリックします。



[OVF Template Details] ウィンドウが開いて、ファイル サイズや VM ディスク サイズを含む製品情報が表示されます。

ステップ 3 [Next] をクリックします。

[End User License Agreement] が開きます。

ステップ 4 Cisco Nexus 1000V のライセンス契約に目を通します。

ステップ 5 [Accept] をクリックして、[Next] をクリックします。

[Name and Location] ウィンドウが開きます。

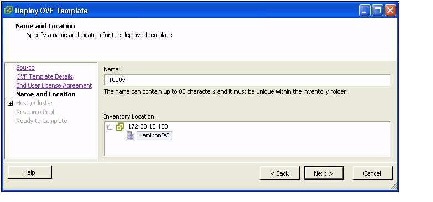

ステップ 6 VSM 名を追加し、常駐するインベントリ内のフォルダの場所を選択して、[Next] をクリックします。VSM の名前は、インベントリ フォルダ内で一意でなければなりません。また、文字数が 80 文字未満でなければなりません。

[Host/Cluster] ウィンドウが開きます。

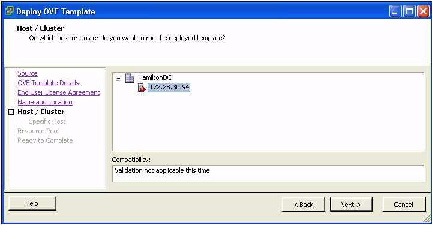

ステップ 7 VSM をインストールするホストまたはクラスタを選択して、[Next] をクリックします。

[Datastore] ウィンドウが開きます。

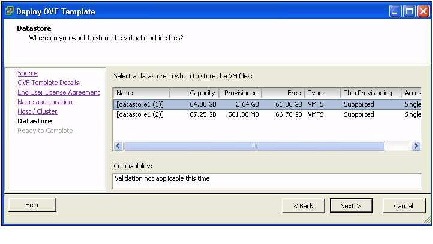

ステップ 8 使用できる場合、ファイルを保存するデータストアを選択して、[Next] をクリックします。

このページで、宛先クラスタまたはホストですでに設定されているデータストアから選択します。仮想マシン コンフィギュレーション ファイルおよび仮想ディスク ファイルが、このデータストアに保存されます。仮想マシンとそのすべての仮想ディスク ファイルを保存できる十分なサイズのデータストアを選択してください。

[Disk Format] ウィンドウが開きます。

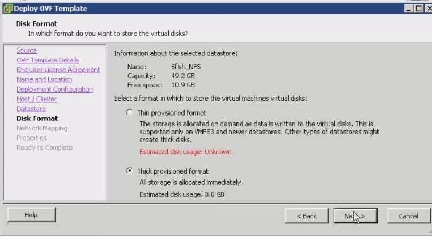

ステップ 9 仮想マシンの仮想ディスクを保存するためのディスク形式として [Thick Provisioned] を選択して、[Next] をクリックします。



[Network Mapping] ウィンドウが開きます。





ステップ 10 [Network Mapping] ウィンドウで、インベントリに存在するネットワーク（制御、管理、およびパケット ポート グループ）を選択して、[Next] をクリックします。

[Deployment Configuration] ウィンドウが開きます。



ステップ 11 次のいずれかを行います。

• OVA ファイルからインストールする場合は、次の手順に進みます。

• OVF ファイルからインストールする場合は、ステップ 14 に進みます。

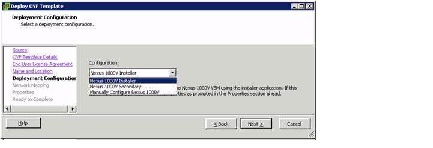

ステップ 12 [Configuration] フィールドで、VSM の設定方法を次のいずれかから選択します。これにより、ソフトウェアのインストール完了後に使用される設定方法が定義されます。

• Nexus 1000V インストーラ
（GUI セットアップ ダイアログでプライマリ VSM を設定）

• Nexus 1000V セカンダリ
（GUI セットアップ ダイアログで HA ペアのセカンダリ VSM を設定）

• Nexus 1000V の手動設定
（CLI セットアップ ダイアログで VSM を設定）

[Properties] ウィンドウが開きます。

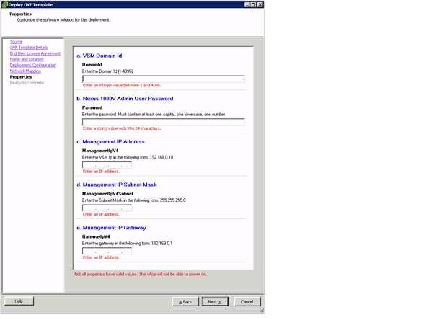

ステップ 13 次のいずれかを行います。

• ソフトウェアをプライマリ VSM にインストールしている場合は、プライマリ VSM に次のプロパティを指定して、[Next] をクリックします。

– VSM ドメイン ID

– 管理パスワード

– 管理 IP アドレス

– 管理 IP サブネット マスク

– 管理 IP ゲートウェイ

• ソフトウェアをセカンダリ VSM にインストールしている場合は、セカンダリ VSM に次のプロパティだけを指定して（その他のプロパティはすべて、プライマリ VSM との同期時に取得される）、[Next] をクリックします。

– VSM ドメイン ID（プライマリに対して入力したドメイン ID と同じものを使用すること）

– 管理パスワード（プライマリに対して入力したパスワードと同じものを使用すること）

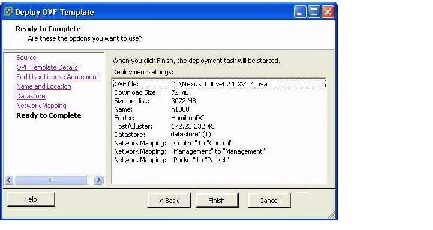

ステップ 14 設定が正しい場合は、[Ready to Complete] ウィンドウで [Finish] をクリックします。





VM インストールの進捗状況を示すステータス バーが表示されます。

インストールの完了を通知するメッセージが示されます。

ステップ 15 これで、Cisco Nexus 1000V ソフトウェアのインストールは完了です。

使用する前に、Cisco Nexus 1000V VSM を設定する必要があります。詳細については、「次の作業」を参照してください。



---
