vCenter Server での Cisco Nexus 1000V プラグインの作成
VM トラフィックのアップリンク ポート プロファイルの設定
このマニュアルでは、ESX または ESXi 4.0 VMware サーバに対応した Cisco Nexus 1000V ソフトウェアを準備およびインストールする方法について説明します。
• 「前提条件」
• 「VM の起動」
• 「関連資料」
Cisco Nexus 1000V のインストールを開始する前に、次のことを確認または実行する必要があります。
• すでに vCenter Server がインストールされている。
– Virtual Ethernet Module(VEM)を実行するために必要なすべてのホストが ESX または ESXi 4.0 を実行している。
– 1 つ以上の ESX または ESXi 4.0 ホストが存在する。VMotion をテストする場合は、2 つの ESX または ESXi 4.0 ホストが必要です。
– Virtual Supervisor Module(VSM)Virtual Machine(VM; 仮想マシン)を実行するため、ESX ホストを使用できる。
– 管理中の ESX ホスト内の VEM で、VSM VM をホストできない。管理中の ESX ホスト内の vSwitch で、VSM VM をホストできる。
– ESX サーバ単独では 2 GB 以上の物理 RAM が必要だが、ESX ホストで VSM VM をホストするには 4 GB 以上の物理 RAM が必要である。同じホストで vCenter Server VM を実行するため、追加のメモリが必要な場合があります。
– 各ホストが少なくとも次の物理 NIC(PNIC)を備えている。
VSM と VEM 間のトラフィックおよび VM データ トラフィック用の PNIC × 1 枚
– Cisco Nexus 1000V 内のすべての ESX ホストが、互いにレイヤ 2 接続を保持している必要がある。
– 一連のスイッチを使用している場合は、スイッチ間のトランク リンクが、コントロール VLAN およびパケット VLAN を含む関連する VLAN のトラフィックを伝送していることを確認する。
– VSM VM を実行するホスト上に、vSwitch および VMNIC を通じてコントロール VLAN およびパケット VLAN が設定されている。
• VMware の指示に従って、vCenter Server がすでに準備されている。
• オプションの VMware Update Manager(VUM)が、データセンター内の ESX ホストに対応した Cisco Nexus 1000V ソフトウェアのインストールを管理する。vCenter Server への VUM のインストール手順については、VMware のマニュアルを参照してください。
• Nexus 1000V インストール パッケージから次のファイルを入手済みである。
– VSM バイナリ(iso ファイルまたは ova ファイル)

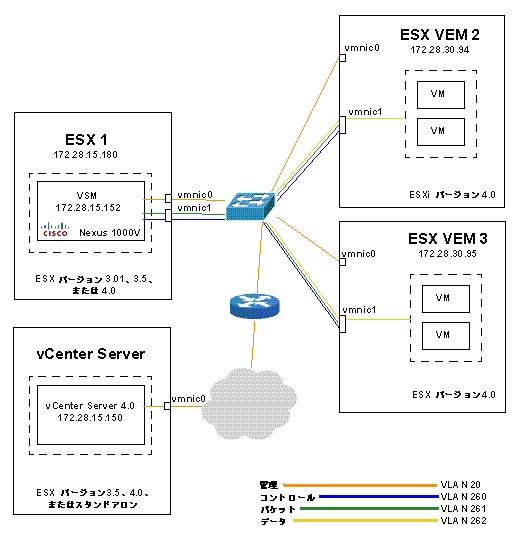

• Cisco Nexus 1000V のインストール例を示した 「Cisco Nexus 1000V のインストール図」を理解している。
(注) この例では、ホストに ESXi 4.0 が使用されています。VEM のインストール手順は、ESX 4.0 でも同じです。
次に、インストール プロセスを表したフロー チャートを示します。各手順を完了したらこのフロー チャートに戻り、すべての必要な手順を正しい順序で完了したことを確認してください。

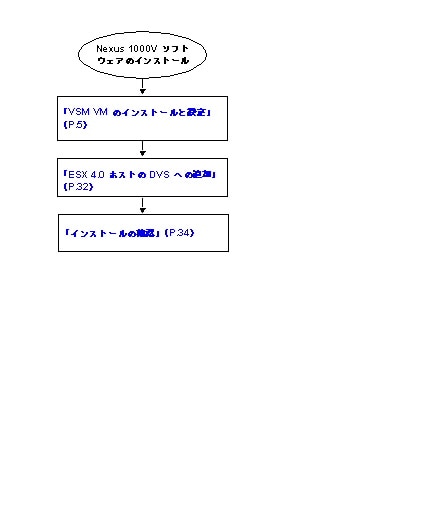

フロー チャート:Nexus 1000V ソフトウェアのインストール
ここで示す手順に従って、VSM VM をインストールおよび設定します。
ここで説明する手順を開始する前に、次のことを確認または実行しておく必要があります。
• VSM VM は、管理する ESX 4.0(KL)ホストと同じ IP サブネット上で稼動している必要がある。
• VSM VM 用のホストが 64 ビット サーバ ハードウェア上で稼動しており、このホストが ESX 4.0 または ESX 3.5 を実行できる。
• VSM VM 用の ESX ホストで、VMware vSwitch 上にコントロール VLAN、パケット VLAN、管理 VLAN の 3 つのポート グループが作成されていること、およびこれらのポート グループが物理 LAN 内の対応する VLAN と関連付けられていることを確認する。
• VSM をインストールするために、次のいずれかの方法を使用できる。
– VSM ISO イメージを VM 仮想 CD-ROM に追加する。
– Nexus1000v-4.0.4.SV1.1.ova ファイルを使用する。
(注) メモリ リソースを制御して 2 GB の RAM を予約するように、VSM VM の設定を編集します。
• ova ファイルを使用していないが、新しい VM を作成する場合は、少なくとも次の基本要件を満たしていることを確認する。
– 64 ビット VM が必須で、「その他の 64 ビット Linux」が推奨される VM タイプである。
– VM が次のものを装備している必要がある。
プロセッサ× 1
2 GB RAM
NIC × 3
LSIlogic アダプタが付属した 3 GB 以上の SCSI ハード ディスク(デフォルト)
(注) 追加の RAM を割り当てるには、最初に VM を右クリックしてポップアップ メニューから [Power] > [Power Off] を選択し、VM の電源を切ります。
VM の電源が切断されたら、VM の設定値を編集してメモリ リソースを制御します。
• Cisco Nexus 1000V VSM が、ポート グループが割り当てられた 3 枚以上の e1000 タイプの NIC を備えていることを確認する(表 1 を参照)。
例で使用されている番号
1
|
|||
---|---|---|---|
1.「Cisco Nexus 1000V のインストール図」を参照してください。 |
次に、このプロセスを表したフロー チャートを示します。各手順を完了したらこのフロー チャートに戻り、すべての必要な手順を正しい順序で完了したことを確認してください。

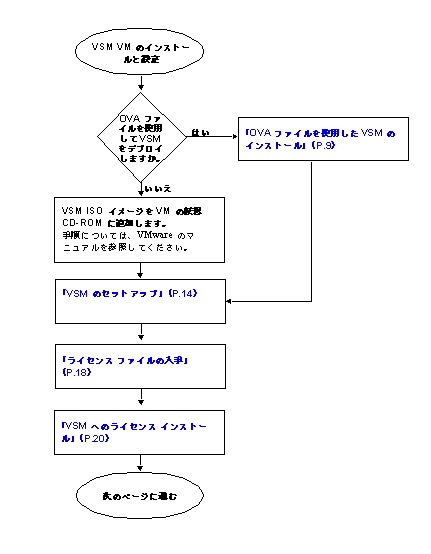

フロー チャート:VSM VM のインストールと設定
フロー チャート:VSM VM のインストールと設定(続き)
• VSM をインストールするため、次のファイルのコピーを用意する。
• ここで示す手順に従って、OVA ファイルを使用して VSM をインストールする。代わりに、ISO イメージを CD-ROM に追加して VSM をインストールする場合は、VMware のマニュアルを参照してください。
ステップ 1 Nexus1000v-4.0.4.SV1.1.ova インストール ファイルをローカル ディスクにダウンロードします。
ステップ 2 vSphere Client で、[File] > [Deploy OVF Template] を選択します。

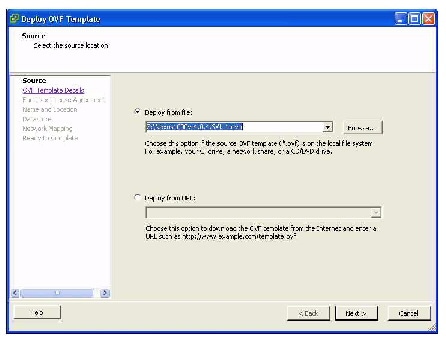

ステップ 3 [Deploy from file] をクリックして、ローカル ディスク上のインストール ファイルの場所を選択します。

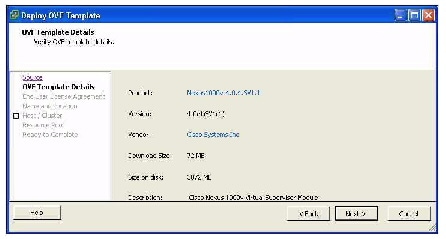

[OVF Template Details] 画面が開いて、ファイル サイズや VM ディスク サイズを含む製品情報が表示されます。

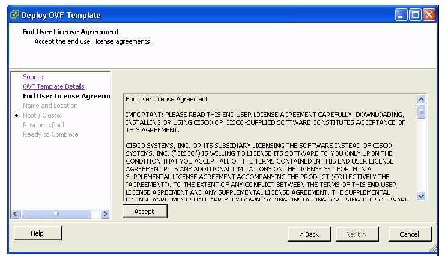

[End User License Agreement] が開きます。
ステップ 6 Cisco Nexus 1000V のライセンス契約に目を通します。
ステップ 7 [Accept] をクリックして、[Next] をクリックします。

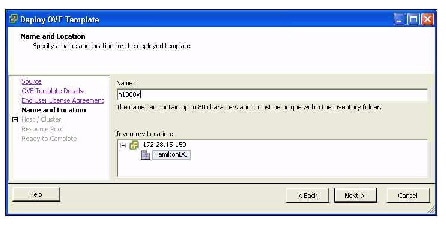

ステップ 8 [Name] フィールドに、インベントリ フォルダ内で一意な 80 文字未満の VSM 名を追加します。その後、[Next] をクリックします。

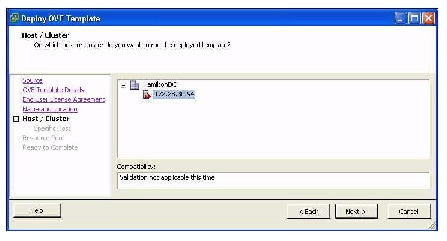

ステップ 9 VSM のインストール先ホストを選択します。その後、[Next] をクリックします。

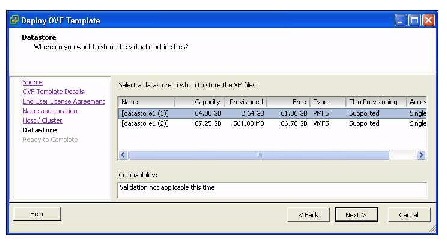

ステップ 10 目的のデータストアが使用可能な場合は、それを選択します。その後、[Next] をクリックします。

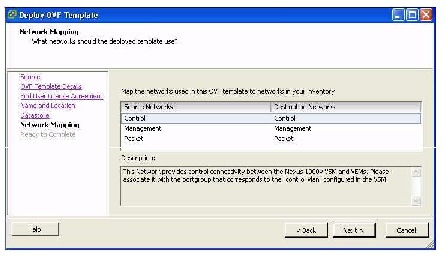

VM ネットワークのポート グループ以外にネットワーク ポート グループが作成されている場合は、[Network Mapping] 画面が開きます。
ステップ 11 VM のポート グループを選択して、[Next] をクリックします。

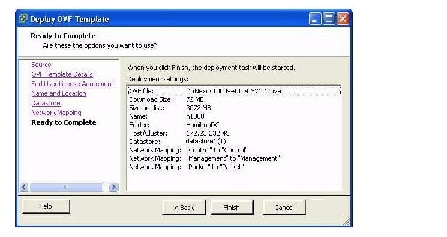

ステップ 12 設定が正しい場合は、[Finish] をクリックします。

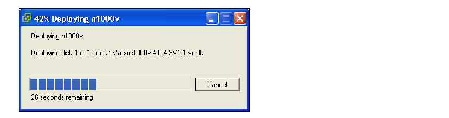

ステップ 13 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
手順を開始する前に、次のことを確認または実行する必要があります。
• この手順では、VSM イメージが事前にインストールされている必要がある。VMware のマニュアルを参照して ISO イメージを CD-ROM に追加するか、「OVA ファイルを使用した VSM のインストール」に従って、VSM をインストールできます。
• Cisco Nexus 1000V キックスタート イメージとシステム イメージの名前がわかっている。
– VSM VM の mgmt0 IP アドレスおよびネットマスク
• VSM は HA 環境で稼動させることが強く推奨される。HA 設定の詳細については、『 Cisco Nexus 1000V High Availability and Redundancy Reference, Release 4.0 』を参照してください。
• この VSM の HA ロールがすでに指定されている( 表 2 を参照)。
HA ロールの詳細については、『 Cisco Nexus 1000V High Availability and Redundancy Reference, Release 4.0 』を参照してください。

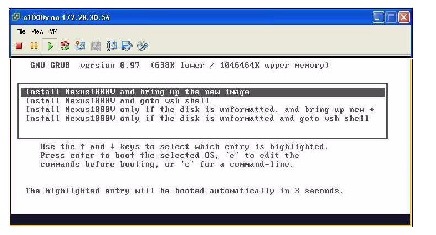

ステップ 1 VM の電源を入れて [Install Cisco Nexus 1000V] を選択し、新しいイメージを始動します。
(注) VM に電源が投入されるまで、最大で 5 分間を要する場合があります。

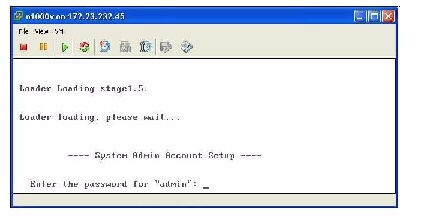

ステップ 2 画面の指示に従って、管理者パスワードの入力と確認を行います。
---- System Admin Account Setup ----
Confirm the password for
Enter the password for "admin":
"admin":
ステップ 3 画面の指示に従って、ドメイン ID を入力します。
Enter the domain id<1-4095>: 152
ステップ 4 画面の指示に従って、HA ロールを入力します。
Enter HA role[standalone/primary/secondary]: standalone
Saving boot configuration.Please wait..
---- Basic System Configuration Dialog ----
This setup utility will guide you through the basic configuration of the system.Setup configures only enough connectivity for management of the system.
ステップ 5 基本設定ダイアログボックスの入力を確認するメッセージが表示されたら、yes と答えます。
Would you like to enter the basic configuration dialog (yes/no):
yes
ステップ 6 別のログイン アカウントの作成を確認するメッセージが表示されたら、 no と答えます。
ステップ 7 読み取り専用 SNMP コミュニティ ストリングの設定を確認するメッセージが表示されたら、 no と答えます。
ステップ 8 読み取りと書き込み SNMP コミュニティ ストリングの設定を確認するメッセージが表示されたら、 no と答えます。
ステップ 10 アウトオブバンド管理の設定を確認するメッセージが表示されたら、 yes と答えて mgmt0 IPv4 アドレスとサブネット マスクを入力します。
Continue with Out-of-band (mgmt0) management configuration? [yes/no]:
yesMgmt0 IPv4 address:
172.28.15.152Mgmt0 IPv4 netmask:
255.255.255.0
ステップ 11 IPv4 デフォルト ゲートウェイの設定(推奨)を確認するメッセージが表示されたら、 yes と答えてその IP アドレスを入力します。
ステップ 12 拡張 IP オプションの設定を確認するメッセージが表示されたら、 no と答えます。
ステップ 13 Telnet サービスの有効化を確認するメッセージが表示されたら、 yes
と答えます。
ステップ 14 SSH サービスの有効化を確認するメッセージが表示されたら、 yes と答えてキー タイプとキーのビット数を入力します。
詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0 』を参照してください。
Enable the ssh service? (yes/no) [y]:
yesType of ssh key you would like to generate (dsa/rsa) :
rsaNumber of key bits <768-2048> :
1024
ステップ 15 NTP サーバの設定を確認するメッセージが表示されたら、 no
と答えます。
ステップ 16 Cisco Nexus 1000V ドメイン パラメータの設定を確認するメッセージが表示されたら、 yes と答えてそれらを入力します。
• 設定を編集しない場合は、 no と答えて次のステップに進む。
• 設定を編集する場合は、 yes と答えてステップ 6 に戻り、各コマンドを再度実行する。
ステップ 18 この設定を使用および保存するかどうかを確認するメッセージが表示されたら、 yes と答えます。
新しい設定は不揮発性ストレージに保存され、その後、実行コンフィギュレーションとスタートアップ コンフィギュレーションが同一になります。
(注) EXEC モードで setup コマンドを入力すると、ステップ 5からステップ 18 で実行した設定を更新するセットアップ ルーチンをいつでも使用できます。セットアップが開始されたら、Enter キーを押してコマンドをスキップします。Ctrl キーを押した状態で C キーを押して、残りのコマンドをスキップします。
ステップ 19 これで手順は完了です。「フロー チャート:VSM VM のインストールと設定」に戻ってください。
手順を開始する前に、次のことを確認または実行する必要があります。
• ソフトウェア ライセンスの Claim Certificate に記載された Product Authorization Key(PAK; 製品認証キー)がある。
ソフトウェア ライセンスの Claim Certificate が見つからない場合は、 シスコ テクニカル サポート に連絡してください。
• この手順ではライセンス ファイルをコピーする必要がある。ユーザ名に、ライセンス ファイルのコピーが許可された network-admin ロールが付与されている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0 』を参照してください。
新規または更新されたライセンス キー ファイルを入手するには、次の手順に従います。
ステップ 1 次のコマンドを使用して、VSM のシリアル番号(ホスト ID とも呼ばれる)を入手します。
(注) ホスト ID 全体がコロン(:)の後に表示されます。この例では、ホスト ID は VDH=1280389551234985805 です。ホスト ID はステップ 5 で必要になります。
ステップ 2 ソフトウェア ライセンスの Claim Certificate で PAK を見つけます。
PAK はステップ 5 で必要になります。
ステップ 3 ソフトウェア ダウンロード Web サイト に移動します。
ステップ 4 ソフトウェア ダウンロード Web サイトから、製品ライセンス登録 Web サイトに移動します。
ステップ 5 製品ライセンス登録 Web サイトで、VSM ライセンスを登録するための手順に従います。
ライセンス キー ファイルが E メールで送信されます。ライセンス キーの使用は、ホスト ID デバイスでのみ許可されています。
ステップ 6 ライセンス キー ファイルを Linux マシンにコピーします。
ステップ 7 ライセンス キー ファイルを Linux マシンから VSM にコピーします。
手順を開始する前に、次のことを確認または実行する必要があります。
• この手順では license_file.lic という名前を使用して、ライセンス キー ファイルからライセンスをインストールする。別の名前を指定することもできます。
• 同じ VSM に複数のライセンスをインストールする場合は、各ライセンス キー ファイル名が一意であることを確認する。
• アクティブな VSM コンソール ポートにログインしている。
• この手順ではライセンス ファイルをコピーする必要がある。ユーザ名に、ライセンス ファイルのコピーが許可された network-admin ロールが付与されている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0 』を参照してください。
1. install license bootflash: file_name
2. show license file file_name
手順を開始する前に、次のことを確認または実行する必要があります。
• EXEC モードで Cisco Nexus 1000V にログインしている。
現在、VSM への接続は確立されており、安全に接続するために SSH を使用できます。
ステップ 2 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
次の手順に従って、vCenter Server で Cisco Nexus 1000V プラグイン(拡張)を作成します。
手順を開始する前に、次のことを確認または実行する必要があります。
• vCenter Server に接続する VSM ごとに、プラグインを vCenter Server に追加する必要がある。
• 古いバージョンまたは破損した cisco_nexus1000v_extension.xml ファイルを使用すると、エラー メッセージが表示されることがある。
ステップ 1 Internet Explorer などのインターネット ブラウザを開いて、Cisco Nexus 1000V VSM のアドレスに移動します。
たとえば 「Cisco Nexus 1000V のインストール図」では、アドレスが http://172.28.15.152 です。
ステップ 2 cisco_nexus1000v_extension.xml ファイルをダウンロードします。
(注) 古くなったキャッシュ済みファイルのコピーをダウンロードしないように、最初にブラウザ ウィンドウをリフレッシュしてください。
図 1 Cisco Nexus 1000V 拡張ファイルのダウンロード
[<ローカル ホスト> -- VMware Infrastructure Client] ダイアログ ボックスが開きます。
ステップ 4 [Plug-Ins] メニューから [Manage Plug-Ins] を選択します。
[Plug-In Manager] ダイアログ ボックスが開きます。

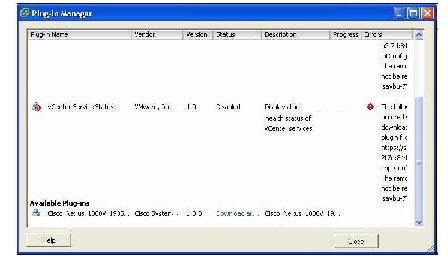

図 2 新しい Cisco Nexus 1000V プラグインの追加

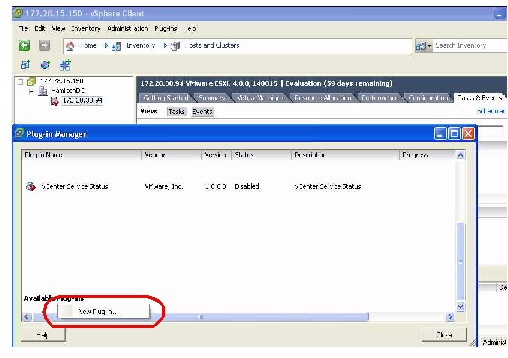

ステップ 5 ダイアログ ボックス内の白い領域を右クリックして、ポップアップ メニューから [New Plug-In] を選択します。
[Register Plug-In] ダイアログ ボックスが開きます。
ステップ 6 [Browse] をクリックして、cisco_nexus1000v_extension.xml ファイル(ステップ 2 でダウンロードしたファイル)を選択します。

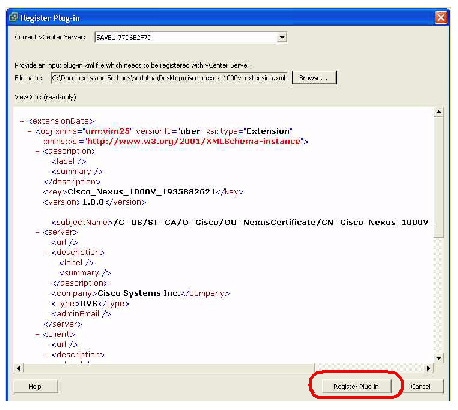

図 3 新しい Cisco Nexus 1000V プラグインの登録
ステップ 7 [Register Plug-In] をクリックします。
(注) 「The specified parameter was not correct(指定されたパラメータが適切ではありませんでした)」というエラーが表示された場合は、すでに登録済みのプラグインを登録しようとしています。『Cisco Nexus 1000V Troubleshooting Guide, Release 4.0』を参照してください。

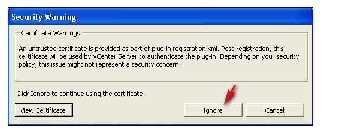

ステップ 8 [Security Warning] ダイアログ ボックスで [Ignore] をクリックして、現在の証明書を継続して使用します。
ステップ 9 [Register Plug-in] ダイアログ ボックスで [OK] をクリックします。
ステップ 10 [Plug-in Manager] ウィンドウに、拡張ファイルが表示されていることを確認します。
ステップ 12 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
次の手順に従って、VSM と vCenter Server 間の接続を設定します。その後、リブートおよび再起動しても維持される永続的なメモリに、その設定を保存します。
手順を開始する前に、次のことを確認または実行する必要があります。
• Cisco Nexus 1000V の拡張ファイルが、プラグインとしてすでに vCenter Server に登録されている。
ステップ 1 SVS 接続設定モードで次のコマンドを順番に使用して、vCenter Server への接続をセットアップします。
接続が確立されます。Cisco Nexus 1000V の Distributed Virtual Switch(DVS; 分散仮想スイッチ)が vCenter Server 上に作成され、vSphere Client で [Inventory] > [Networking] の下に表示されます。
(注) 初回の接続では、最大で 10 秒間を要する場合があります。
ステップ 4 スタートアップ コンフィギュレーションに接続セットアップを保存します。
vCenter Server への接続がセットアップされ、スタートアップ コンフィギュレーションにコピーされます。これで、コンフィギュレーションはリブートおよび再起動しても維持されるように保存されます。

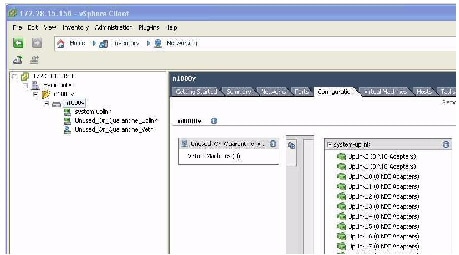

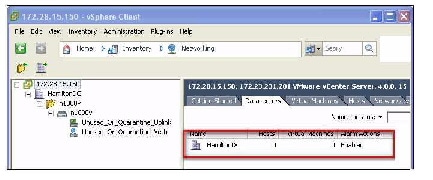

図 4 vSphere Client からの Cisco Nexus 1000V の表示
• vCenter Server に接続できる場合は、次のステップに進む。
• 接続できない場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0 』を参照する。
ステップ 6 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
手順を開始する前に、次のことを確認または実行する必要があります。
• ここで使用したコマンドは、ファイルに保存してそれをブートフラッシュにコピーし、スクリプトとして実行することができる。
• この手順で定義されたシステム VLAN が、VSM と VEM 間の通信リンクを確立する。
• システム ポート プロファイルのトランク設定で定義された VLAN が、接続された物理スイッチポートのトランク設定でも定義されている必要がある。
• この例では、コントロール VLAN 260 とパケット VLAN 261 がシステム VLAN として定義されている。
• システム VLAN の前に、ポート モード(アクセスまたはトランク)、許可された VLAN、およびシャット状態が定義される。
• 許可された VLAN のリストは、システム VLAN のリストのスーパーセット(または同じリスト)である必要がある。
• システム VLAN とシステム ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0 』を参照する。
ステップ 1 ポート プロファイル設定モードで、コントロール VLAN とパケット VLAN のトラフィックを伝送する、VEM 上の物理 NIC で使用するアップリンク ポート プロファイルを定義します。その後、この設定を Cisco Nexus 1000V のスタートアップ コンフィギュレーションに保存します。
分散仮想ポート グループが、vSphere Client の [Inventory] > [Networking] > [DataCenter] タブに表示されます。
ステップ 2 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
手順を開始する前に、次のことを確認または実行する必要があります。
• ここで使用したコマンドは、ファイルに保存してそれをブートフラッシュにコピーし、スクリプトとして実行することができる。
• システム ポート プロファイルを使用してデータ トラフィックを伝送する場合は、システム アップリンク プロファイルにデータ VLAN を追加して、アップストリーム スイッチに対応する変更を加える。
• ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0 』を参照する。
ステップ 1 ポート プロファイル設定モードで、VM トラフィックに使用するポート プロファイルを定義します。その後、この設定を Cisco Nexus 1000V のスタートアップ コンフィギュレーションに保存します。
ステップ 2 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
手順を開始する前に、次のことを確認または実行する必要があります。
• ここで使用したコマンドは、ファイルに保存してそれをブートフラッシュにコピーし、スクリプトとして実行することができる。
• ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0 』を参照する。
ステップ 1 ポート プロファイル設定モードで、VM NIC 用のアップリンク ポート プロファイルとして使用するポート プロファイルを定義します。その後、この設定を Cisco Nexus 1000V のスタートアップ コンフィギュレーションに保存します。
ステップ 2 これで手順は完了です。
「フロー チャート:VSM VM のインストールと設定」に戻ってください。
(注) VUM を使用している場合は、この手順でホストがスイッチに追加されるとき、Cisco Nexus 1000V ソフトウェアも VAM に自動的にインストールされます。
手順を開始する前に、次のことを確認または実行する必要があります。
• アップストリーム スイッチの対応するインターフェイスは、システム アップリンク ポート プロファイルの設定と同じ VLAN を許可するように、すでに設定されている必要がある。
• この手順の例では、トラフィック フローが次のように設定される。
(注) システム プロファイルを使用してデータ トラフィックを伝送しており、システム プロファイルがすでに定義されている場合は、VM リンクに別のインターフェイスを割り当てる必要はありません。
• VUM を使用しない場合は、『 Cisco Nexus 1000V Virtual Ethernet Module Software Installation Guide, Release 4.0 』 の指示に従ってホストに VEM ソフトウェアがすでにインストールされている。
• VUM を使用している場合は、Cisco Nexus 1000V VEM パッケージをインストールするため、この手順によって VUM がトリガーされる。
• VUM を使用している場合は、すでに VUM がロードされており、VMware の指示に従って vCenter Server 上にパッチ用データベースが作成されている。
• VMware Enterprise Plus ライセンスを DVS に追加するには、事前にこのライセンスがホストにインストールされている必要がある。
• VSM がすでに vCenter Server に接続されている。
• 複数のアップリンクを DVS に追加し、それらとのポート チャネルを形成する手順については、『 Cisco Nexus 1000V Interface Configuration Guide, Release 4.0 』を参照する。
ステップ 1 vSphere Client で [Inventory] > [Networking] をクリックします。
– 「VSM VM のインストールと設定」で設定したスイッチ名を持つ DVS
– 「VSM VM のインストールと設定」で作成したポート プロファイル
• DVS とポート プロファイルが存在する場合は、次のステップに進む。
• そうでない場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0 』を参照する。

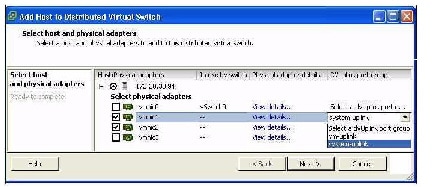

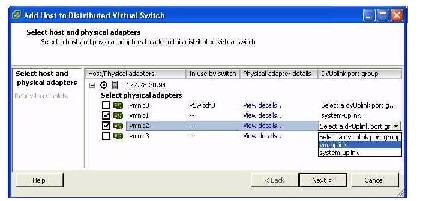

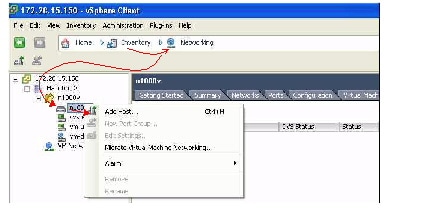

ステップ 3 スイッチ名を右クリックして、[Add Host] を選択します。
(注) VUM を使用している場合は、ここで、VUM によって、Cisco Nexus 1000V ソフトウェアが DVS にロードされます。
• システム プロファイルを使用してデータ トラフィックを伝送しており、システム プロファイルがすでに定義されている場合は、VM リンクに別のインターフェイスを割り当てる必要はない。次の手順に進んでください。
• それ以外の場合は、VMware vSwitch に接続されていない次の vmnic、たとえば vmnic1 を選択する。
選択した vmnic は、アップリンク ポート グループのシステム アップリンクにリンクされます。
ステップ 5 VMware vSwitch に接続されていない次の vmnic、たとえば vmnic2 を選択します。
選択した vmnic は、アップリンク ポート グループの VM アップリンクにリンクされます。
(注) 複数のアップリンクを DVS に追加し、それらとのポート チャネルを形成する手順については、『Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0』を参照してください。
ステップ 7 ポート グループの割り当てを確認し、[Finish] をクリックします。
• ホストが DVS に正常に追加された場合は、次の手順に進む。
• 操作に失敗した場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0 』を参照する。
ステップ 9 これで手順は完了です。
「フロー チャート:Nexus 1000V ソフトウェアのインストール」に戻ってください。
この手順に従って、ソフトウェアが期待どおりにインストールされていることを確認します。
手順を開始する前に、次のことを確認または実行する必要があります。
• ホストが DVS に追加されると、 show module コマンドの出力にサーバ名が表示される。これは、VSM 上でモジュールがアップしてから 5 分以内に表示されます。サーバ名は、vCenter Server に表示されるホスト オブジェクト名と同等であり、vCenter Server-VSM 接続からフェッチされます。
ステップ 1 VSM で、VEM が期待どおりに表示されていることを確認します。
• VSM および VEM がアクティブで正しく設定されている場合は、次の手順に進む。
• そうでない場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0 』を参照する。
ステップ 3 VSM で次のコマンドを使用し、インターフェイスが右側のポート グループに割り当てられて、アップしていることを確認します。
ステップ 4 これで手順は完了です。
「フロー チャート:Nexus 1000V ソフトウェアのインストール」に戻ってください。
この手順に従って、VM を起動してそのネットワーク接続を確認します。
手順を開始する前に、次のことを確認または実行する必要があります。
• VM 接続の確認に使用する、VM と同じサブネットに属する IP アドレスがある。
• VM の作成に関する VMware のマニュアルがある。
• システムの詳細については、『 Cisco Nexus 1000V Getting Started Guide, Release 4.0 』を参照する。
ステップ 2 「VM トラフィックのデータ ポート プロファイルの設定」で定義した port profile data262 にネットワーク アダプタが含まれるように、vSphere Client の VM 設定を編集します。
ステップ 3 通常どおり VM の電源を入れて、トラフィックを確認します。
ステップ 4 これで手順は完了です。
「フロー チャート:Nexus 1000V ソフトウェアのインストール」に戻ってください。
このマニュアルのインストール手順を完了したら、次のガイドラインに従って Cisco Nexus 1000V を設定します。
• 同じ VLAN のトラフィックを伝送するために 2 つ以上の PNIC が必要な場合は、1 つのポート チャネルにそれらを設定する必要がある。ポート チャネルの詳細については、『 Cisco Nexus 1000V Layer 2 Switching Configuration Guide, Release 4.0 』を参照してください。
• 同じサーバ上の PNIC が異なるアップストリーム スイッチに接続されている場合は、Asymmetric Port Channel(APC; 非対称ポート チャネル)ホスト モードを設定する必要がある。
• VSM は HA モードで稼動させることが強く推奨される。HA 設定の詳細については、『 Cisco Nexus 1000V High Availability and Redundancy Reference, Release 4.0 』を参照してください。
次に示す Cisco Nexus 1000V の関連資料は、 Cisco.com から入手できます。
『 Cisco Nexus 1000V Software Installation Guide, Release 4.0 』
『 Cisco Nexus 1000V Virtual Ethernet Module Software Installation Guide, Release 4.0 』
『Cisco Nexus 1000V License Configuration Guide, Release 4.0 』
『Cisco Nexus 1000V Getting Started Guide, Release 4.0 』
『 Cisco Nexus 1000V Interface Configuration Guide, Release 4.0 』
『 Cisco Nexus 1000V Layer 2 Switching Configuration Guide, Release 4.0 』
『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0 』
『Cisco Nexus 1000V Quality of Service Configuration Guide, Release 4.0 』
『Cisco Nexus 1000V Security Configuration Guide, Release 4.0 』
『 Cisco Nexus 1000V System Management Configuration Guide, Release 4.0 』
『 Cisco Nexus 1000V High Availability and Redundancy Reference, Release 4.0 』
『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0 』
『 Cisco Nexus 1000V Password Recovery Guide 』
